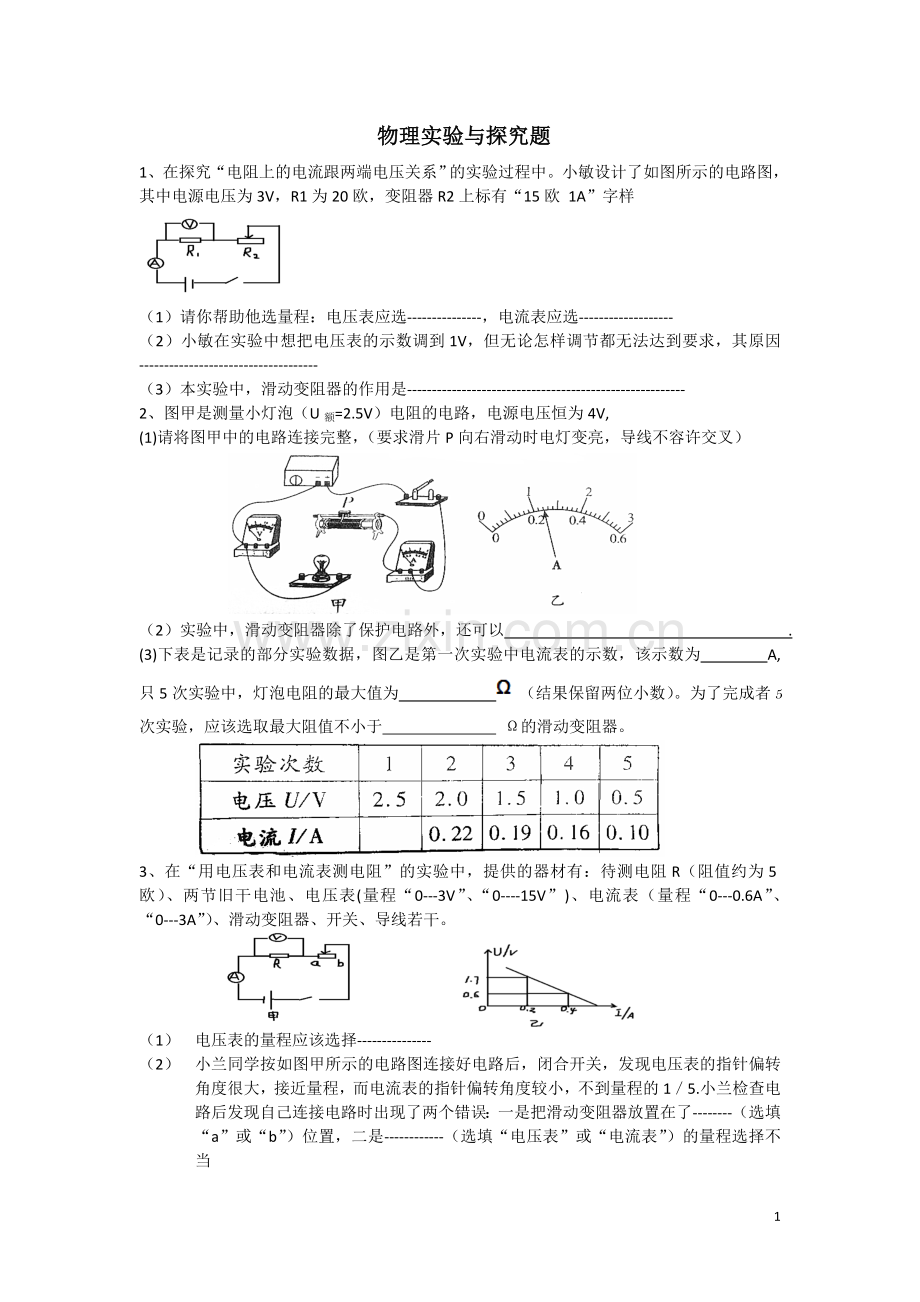

物理实验与探究题
1、在探究“电阻上的电流跟两端电压关系”的实验过程中。小敏设计了如图所示的电路图，其中电源电压为3V，R1为20欧，变阻器R2上标有“15欧 1A”字样

（1）请你帮助他选量程：电压表应选---------------，电流表应选-------------------
（2）小敏在实验中想把电压表的示数调到1V，但无论怎样调节都无法达到要求，其原因------------------------------------
（3）本实验中，滑动变阻器的作用是--------------------------------------------------------
2、图甲是测量小灯泡（U额=2.5V）电阻的电路，电源电压恒为4V,
(1)请将图甲中的电路连接完整，（要求滑片P向右滑动时电灯变亮，导线不容许交叉）

（2）实验中，滑动变阻器除了保护电路外，还可以 .
(3)下表是记录的部分实验数据，图乙是第一次实验中电流表的示数，该示数为 A,只5次实验中，灯泡电阻的最大值为 （结果保留两位小数）。为了完成者5次实验，应该选取最大阻值不小于 Ω的滑动变阻器。

3、在“用电压表和电流表测电阻”的实验中，提供的器材有：待测电阻R（阻值约为5欧）、两节旧干电池、电压表(量程“0---3V”、“0----15V”)、电流表（量程“0---0.6A”、“0---3A”）、滑动变阻器、开关、导线若干。

（1） 电压表的量程应该选择---------------
（2） 小兰同学按如图甲所示的电路图连接好电路后，闭合开关，发现电压表的指针偏转角度很大，接近量程，而电流表的指针偏转角度较小，不到量程的1／5.小兰检查电路后发现自己连接电路时出现了两个错误：一是把滑动变阻器放置在了--------（选填“a”或“b”）位置，二是------------（选填“电压表”或“电流表”）的量程选择不当

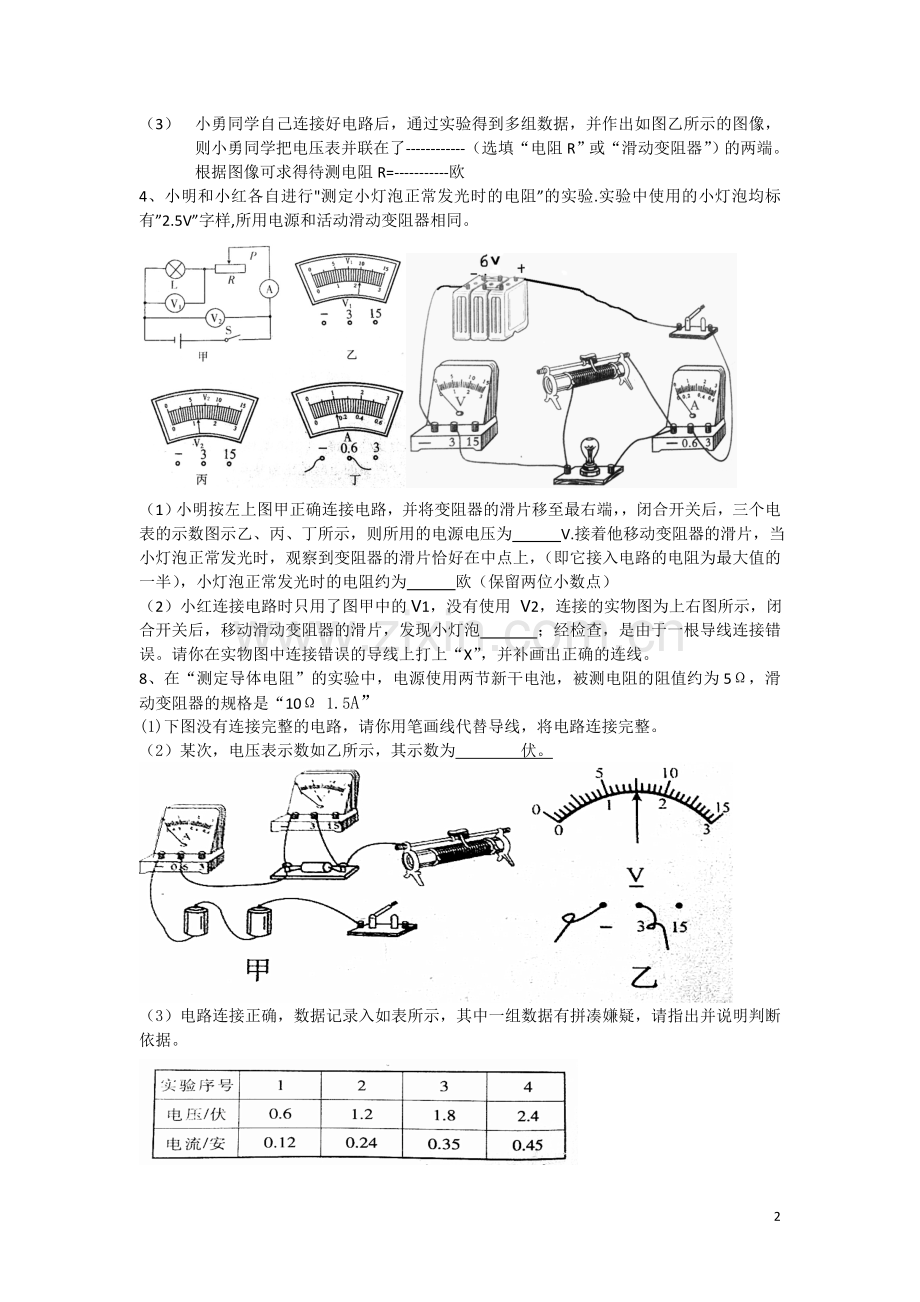

（3） 小勇同学自己连接好电路后，通过实验得到多组数据，并作出如图乙所示的图像，则小勇同学把电压表并联在了------------（选填“电阻R”或“滑动变阻器”）的两端。根据图像可求得待测电阻R=-----------欧
4、小明和小红各自进行"测定小灯泡正常发光时的电阻”的实验.实验中使用的小灯泡均标有”2.5V”字样,所用电源和活动滑动变阻器相同。

（1）小明按左上图甲正确连接电路，并将变阻器的滑片移至最右端，，闭合开关后，三个电表的示数图示乙、丙、丁所示，则所用的电源电压为 V.接着他移动变阻器的滑片，当小灯泡正常发光时，观察到变阻器的滑片恰好在中点上，（即它接入电路的电阻为最大值的一半），小灯泡正常发光时的电阻约为 欧（保留两位小数点）
（2）小红连接电路时只用了图甲中的V1，没有使用 V2，连接的实物图为上右图所示，闭合开关后，移动滑动变阻器的滑片，发现小灯泡 ；经检查，是由于一根导线连接错误。请你在实物图中连接错误的导线上打上“X”，并补画出正确的连线。
8、在“测定导体电阻”的实验中，电源使用两节新干电池，被测电阻的阻值约为5Ω，滑动变阻器的规格是“10Ω 1.5A”
(1)下图没有连接完整的电路，请你用笔画线代替导线，将电路连接完整。
（2）某次，电压表示数如乙所示，其示数为 伏。

（3）电路连接正确，数据记录入如表所示，其中一组数据有拼凑嫌疑，请指出并说明判断依据。
