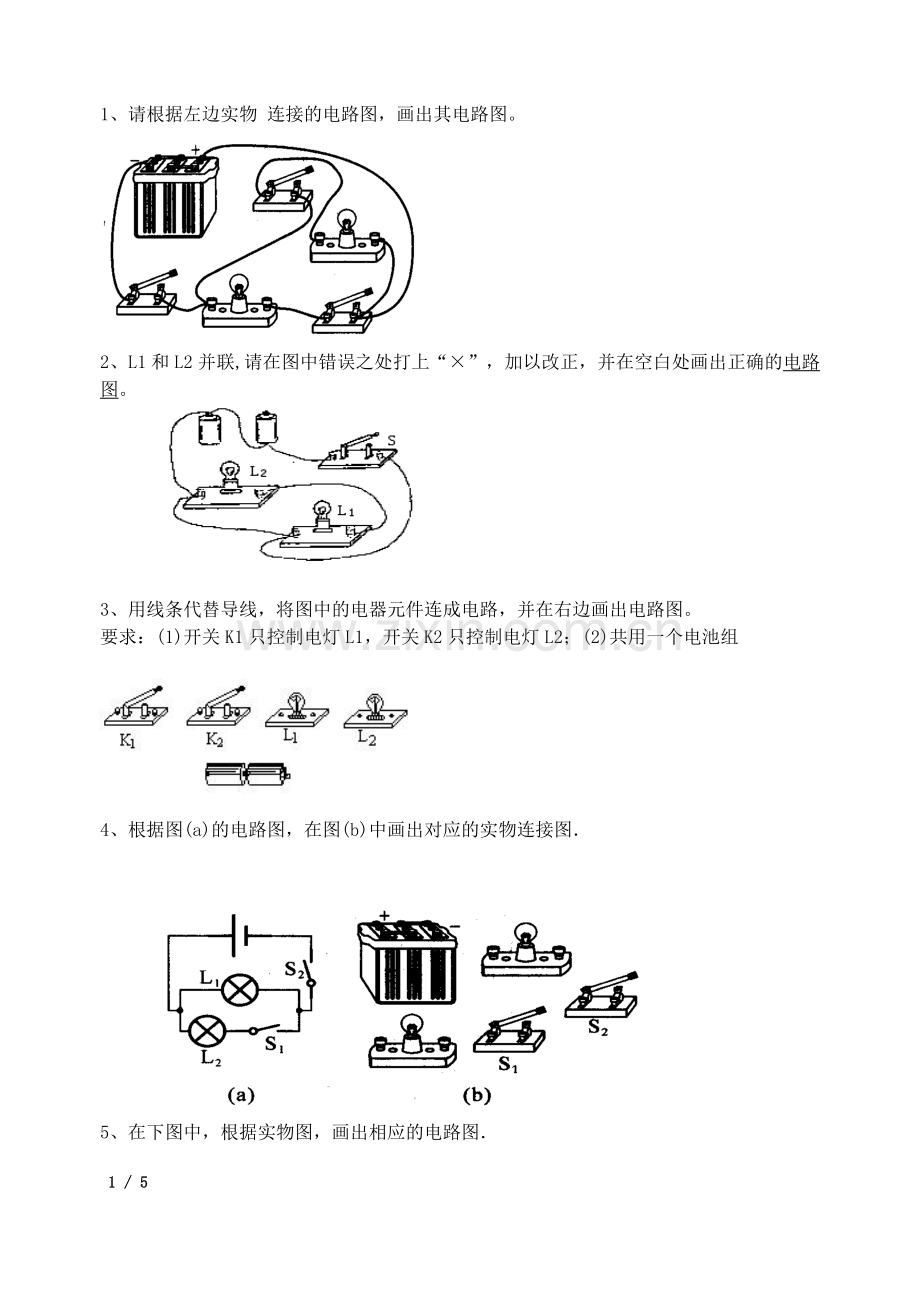

初中物理电路图练习题(连线和画图).doc

1、请根据左边实物 连接的电路图，画出其电路图。

2、L1和L2并联,请在图中错误之处打上“×”，加以改正，并在空白处画出正确的电路图。

3、用线条代替导线，将图中的电器元件连成电路，并在右边画出电路图。
要求：(1)开关K1只控制电灯L1，开关K2只控制电灯L2；(2)共用一个电池组

4、根据图(a)的电路图，在图(b)中画出对应的实物连接图．

5、在下图中，根据实物图，画出相应的电路图．

6、根据如图所示的实物图，画出电路图．

7、根据图所示，要求Ll、L2并联，S1控制L1，S2控制L2，S3在干路，连线不要交叉，请将图中元件连成电路．
8、请把图4-9中的电路元件连成电路图。要求：S只控制L1，S2控制干路。

9、将图11—19中的电路元件按电路图连接成实物图． (要求导线不交叉)

1.按照电路图 连接右侧的实物图。

2.按照下列实务图，画出相应的电路图。
