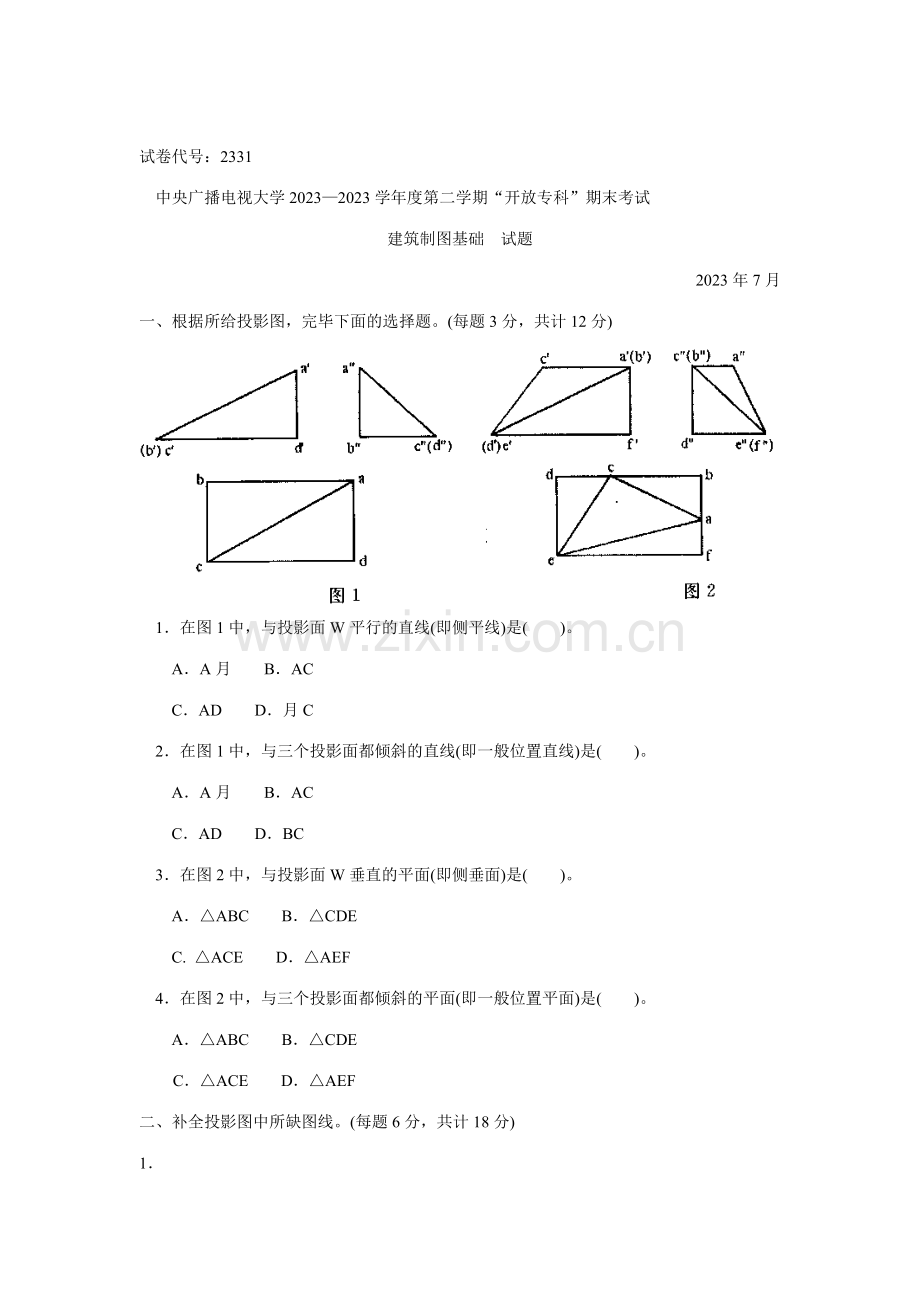

试卷代号：2331
中央广播电视大学2023—2023学年度第二学期“开放专科”期末考试
建筑制图基础 试题
2023年7月
一、根据所给投影图，完毕下面的选择题。(每题3分，共计12分)

1．在图1中，与投影面W平行的直线(即侧平线)是( )。
A．A月 B．AC
C．AD D．月C
2．在图1中，与三个投影面都倾斜的直线(即一般位置直线)是( )。
A．A月 B．AC
C．AD D．BC
3．在图2中，与投影面W垂直的平面(即侧垂面)是( )。
A．△ABC B．△CDE
C. △ACE D．△AEF
4．在图2中，与三个投影面都倾斜的平面(即一般位置平面)是( )。
A．△ABC B．△CDE
C．△ACE D．△AEF
二、补全投影图中所缺图线。(每题6分，共计18分)
1．

2．

3．

三、根据下面各题的规定，完毕作图。(每题12分，共计48分)
1．过A点作长度为30mm，o＝45‘的正平线AB，已知月点在A点的右上方。

2．已知矩形ABCD的AB边的投影和AC边的正面投影，补全该矩形的两面投影。

3．求作三棱锥被截切后的水平投影与侧面投影。

4．根据所给形体的两面投影，补绘第三投影。

四、根据所给形体的三面投影，绘制形体的正等轴测图。(共22分)

试卷代号：233l
中央广播电视大学2023—2023学年度第二学期“开放专科”期末考试
建筑制图基础·试题答案及评分标准
(供参考)
2023年7月
一、(本题共12分。每选对一题给3分，选错不给分，也不扣分)
1．C 2．B 3．D 4．C
二、(本题共18分。每小题6分)
1．每补对一条线给1分。

2．每补对一条线给3分。

3．每补对一条线给1分。(此题有两种答案，答对任意一种均可得分)
或
三、(本题共48分)
1．求出正面投影7分，水平投影5分。

2，求出水平投影8分，求出正面投影4分。

3．求出水平投影6分，求出侧面投影6分

4．本题共三个基本形体，求出每一个形体的投影得4分。

四、(本题22分。画出底板给5分，中间形体给10分，顶部形体给5分，堆积位置对的得2分)
