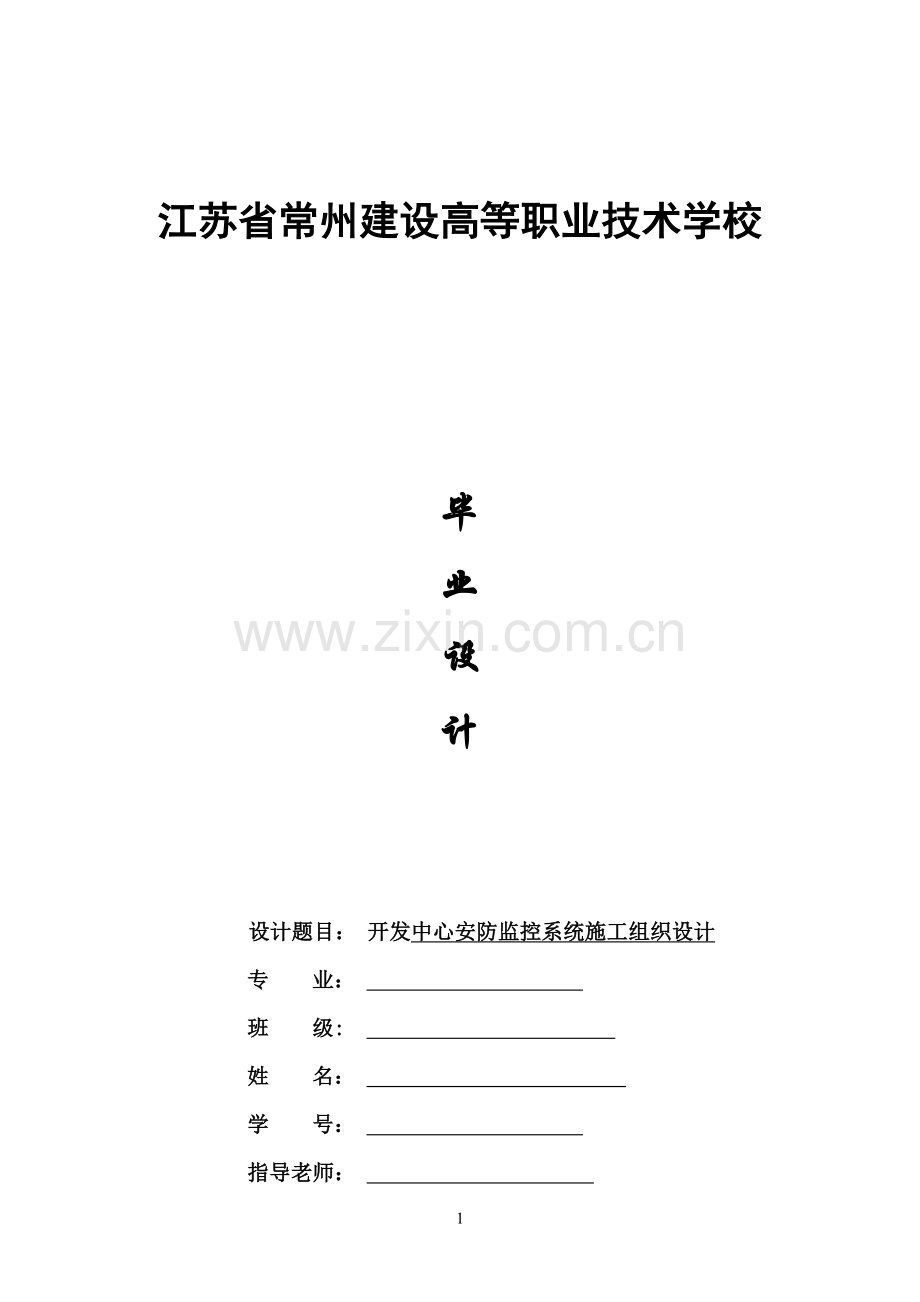

设计题目： 开发中心安防监控系统施工组织设计
专 业：
班 级:
姓 名：
学 号：
指导老师：

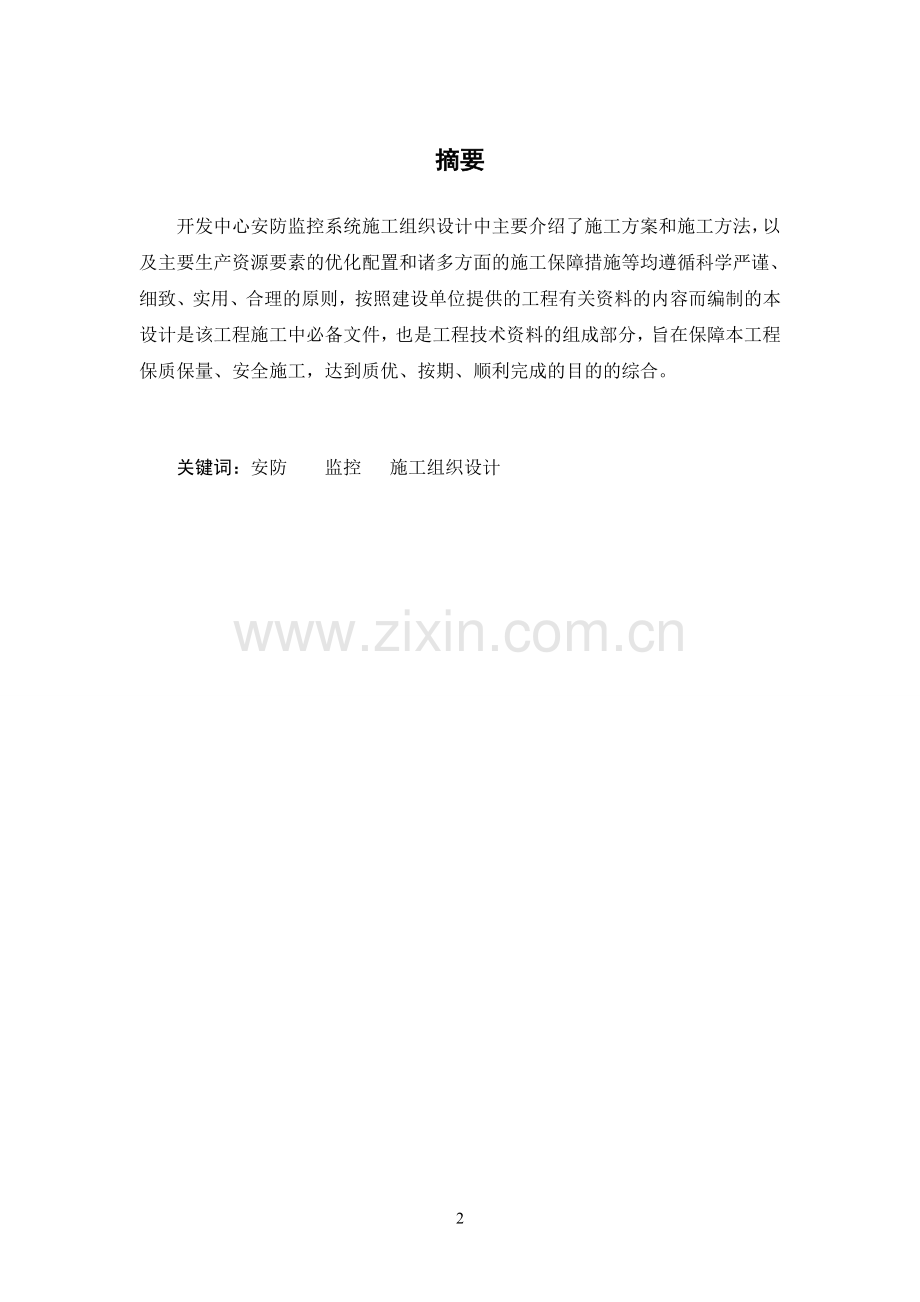

摘要

开发中心安防监控系统施工组织设计中主要介绍了施工方案和施工方法，以及主要生产资源要素的优化配置和诸多方面的施工保障措施等均遵循科学严谨、细致、实用、合理的原则，按照建设单位提供的工程有关资料的内容而编制的本设计是该工程施工中必备文件，也是工程技术资料的组成部分，旨在保障本工程保质保量、安全施工，达到质优、按期、顺利完成的目的的综合。

关键词：安防 监控 施工组织设计
40

目录
第一章 工程概况及特性 6
1.1工程简介 6
1.2工程特性 6
第二章 编制说明 9
2.1编制依据 9
2.2施工目标 9
2.3施工方法 10
第三章 施工组织计划 11
3.1概述 11
3.2总体管理措施 11
3.3总体施工程序 11
第四章 施工准备计划 13
4.1施工技术准备 13
4.2施工材料准备 13
4.3施工现场准备 15
4.4施工队伍准备 15
4.5施工设备准备 15
第五章 施工进度计划与工期保证措施 16
5.2工期保证措施 16
第六章 劳动力用量计划 18
6.1施工组织和管理 18
第七章 主要施工机具及检测试验设备 20
7.1施工设备配备说明 20
第八章 总体施工方案 21
8.2系统工程的实施方法 21
8.3 测试、检验和验收 23
第九章 施工质量保证措施 25
9.1质量目标及管理机构 25
9.2质量管理措施 27
9.3原材料质量保证措施 27
9.4工程施工质量保证方案 29
第十章 施工安全保证措施 30
10.1安全管理机构 30
10.2安全施工管理措施 32
第十一章 成本控制 33
11.1控制直接成本 33
11.2控制间接成本 34
第十二章 文明施工、保护环境措施 36
12.1文明施工管理措施 36
12.2文明施工检查措施 36
结论 38
致谢 39
参考文献 40

引言

视频监控是安全防范系统的重要组成部分，它是一种防范能力较强的综合系统。视频监控以其直观、准确、及时和信息内容丰富而广泛应用于许多场合。近年来，随着计算机、网络以及图像处理、传输技术的飞速发展，视频监控技术也有了长足的发展。
建设一个完整的、可靠的安防系统，使其作为一个有机的整体对研发中心楼进行实时监控和有效地对所有通道进行科学有序的管理；利用CCTV系统的可视手段满足监督管理要求及发生案件后的查证；从而有效地提高预防和抵抗事故、灾害的发生和加强防御控制的能力；提高工作效率，综合利用保安人员和监控系统为研发楼的安全服务（可作为消防系统的火灾复核确认及其指挥、调度、疏散的管理手段等），并能有效地与当地公安系统网络连接，形成完整的监控网络体系。
第一章 工程概况及特性
1.1工程简介
工程名称：扬中新坝科创服务中心安防监控系统工程
建设单位：扬中新坝科创服务中心
建设地点：扬中新坝新政东路1-1号
工期要求：60日历天；
质量标准：合格
1.2工程特性
本工程包括监控系统，监控系统主要包括各个建筑物摄像机的安装，线缆的布放和机房内机柜和设备的安装及电源的引入。
各种设备的安装配线，做到科学、有序、准确、快速、安全是施工方案的精髓和检验施工单位实力的尺度，确保万无一失，保证设备运行正常、信息传输准确是工程的关键。
整个监控系统在实施的过程中，紧密配合现场协调作业，服从业主指挥，同时与设计、监理、业主单位的密切配合，实现现代工程管理即分工又协作的精神。
本套系统有以下特点：
（1） 建立完善的安防管理集成平台，把各子系统融为一体。在集成平台的管理控制下，实现各种安防信息的融合和各种功能的衔接，构成一个自动化、智能化程度高，功能完善，综合防范能力强，集成度高，界面友好，易学、易用，操作简单，维修方便的现代化的安全防范系统，为医院安全防范工作的统一管理和指挥调度打下坚实的基础。
（2） 系统设计规范和技术要求严格执行国家及行业相关标准、规范。
（3） 安防系统由多媒体计算机及相应的应用软件构成，系统采用成熟、安全可靠的软件，能够在简单的并具有中文界面的操作系统环境下运行，操作中不会出现“死机”现象。
（4） 系统管理软件具有用户密码权限分级设置功能，能够划分操作级别和控制权限。系统重要数据需要进行修改、增删操作时，采用更高级别的安全认证措施。
（5） 安全防范管理系统应用软件具有“黑匣子”功能，能够自动跟踪、记录任何人员在系统中操作的所有“痕迹”，并且这些“痕迹”是不可篡改的，同时具备快速检索、回放、打印功能。
（6） 系统关键存储或与存储有关的部件支持在线热插拔更换。
（7） 重要设备进行冗余配置，以实现双机热备份功能。
（8） 各系统设备时钟必须保持同步，并具有自动校时功能，以保证总系统时间的一致性。系统内设备重新启动或网络中断后重新连通时，能够自动进行时钟同步。
（9） 安防系统保持独立的网络系统，保证安防系统计算机独立使用，不接入互联网，也不加载与工作无关的任何应用软件。
（10） 安防系统充分预留与消防系统的联动接口，以满足发生火灾时人员紧急疏散和火情视频复核的要求。
（11） 安防系统充分考虑报警联动照明，以满足视频监控、复核的要求。
（12） 系统前端设备与技术（包括性能指标）的选用，应根据防护区域或部位的现场情况和重要程度确定，按照均衡布防的原则，建立点、线、面、空间或组合的综合防护系统。
（13） 视频监控系统是安防系统中最重要的子系统，主要由各种高清晰度模拟摄像机、编解码系统、视频存储系统、视频管理软件和其他辅助设备组成。
（14） 安防系统设计及实施中必须采取多种安全防范措施联动控制的方式，以求达到周密、到位的安全防范的目的。
（15） 在闭路电视监控中实现监控区域无死角，同时防盗报警系统与摄像机实现联动功能，发生非法入侵时，监控中心及时了解到防范区域的监控图像，在第一时间内处理异常事件。
（16） 为满足高质量视频监控管理的需求，本系统图像数字化、传输、存储、管理系统须构建在新建的高质量的IP数字专网之上，采用开放的IP架构、基于全IP软交换技术实现所有业务流的交换分发，实现控制信令与视频交换承载网络相分离，符合下一代网络架构展的趋势。从根本上满足本项目标准、简洁、开放和可扩展架构的本质需求，实现在不影响基本业务性能前提下弹性、智能、可靠、高质量的满足监控系统规模不断扩展的需求。
（17） 为了满足可靠、快速的系统控制切换需求，本系统所有的控制、切换、注册、自检、报警信令的转发控制应采用独立的高性能服务器来完成。系统采用三层架构，即现场接入层，视频传输层及中心控制层。
现场接入层为现场的摄像机，根据现场实际情况布置不同的快球、半球或者枪机，保证无盲点。
视频传输层是根据弱电间与弱电机房的设置，设置不同数量的编码器，设置不同数量、不同端口数量、不同性能的网络交换机。

图1.1系统架构图

第二章 编制说明
2.1编制依据
l 《建筑智能化系统工程设计管理暂行规定》建设部1997
l 《民用建筑电气设计规范》（JGJ／T16－92）建设部
l 《建筑和建筑群综合布线工程设计规范》中国工程建设标准协会1997
l 《建筑和建筑群综合布线工程施工及验收规范》中国工程建设标准协会1997
l 《视频安防监控数字录像设备通用技术要求》GB20815-2006
l 《安全防范工程技术规范》GB50348—2004
l 《民用闭路监视电视系统工程技术规范》GB50198-94
2.2施工目标
在本工程施工中，我们将秉承“以质量、技术致胜，以管理、服务取誉”的宗旨，弘扬“团结、善战、创誉、夺冠”的企业精神，致力于高效率、高水平、高素质的目标。将充分发挥自身的施工优势和成熟的建筑施工工艺，科学地组织施工作业，精心施工，以优良的项目管理、优良的工程质量、优良的文明施工、优良的安全措施、优良的服务及高效率的施工投入本工程，确保实现如下目标：
2.2.1施工工期目标
在施工中，将投入充足的劳动力、施工设备及资金，确保本工程的连续顺利施工，将确保在完成招标文件规定的招标范围内的全部施工任务，并交付使用，争取提前完工。
2.2.2工程质量目标
在本工程施工过程中，将严格按照图纸设计要求和国家颁布的现行的质量评定标准和施工验收规范、规程进行施工，工程质量管理按国家《视频安防监控数字录像设备通用技术要求》及《建设工程质量管理条例》执行，验收标准按国家《安全防范工程技术规范》标准及有关验收规范执行，确保施工中各个环节均达到设计、施工、验收等规范要求。
2.2.3服务及保修目标
1、咨询服务
乙方提供随时电话或书面解答产品使用方面的疑问。
2、维修服务
（1）故障保修时，甲方指定工程负责人通知乙方或甲方单位以书面形式将现场使用情况通知乙方；
（2）乙方接通知后即刻安排专人负责与甲方协调处理；
（3）按相关要求进行保修；
（4）保修期内人为或自然灾害引起的故障或损坏，仅收取元器件成本费。
3、提供更新服务
如甲方书面提出需对本产品更新提高或软件版本升级，乙方接通知后和甲方协商对已运行系统的改进提高，使用户的系统始终处於最先进的水平和最完善的状态。
2.3施工方法
2.3.1分部施工法
系统中各个部分各自成体系，又互有交叉，根据这一特点，拟主要采用分系统施工的方法，布线工程队主要承担监控系统的布线工作；设备安装工程队主要承担设备的安装和调试。
根据工程内容和进度可随时调配人员，以便各部分在设备安装阶段能平行作业，确保机械完工调试按期完成，从而顺利完成整个项目。
2.3.2流水作业与交叉作业相结合
为保证工序的衔接和工程进度，进场前先调查施工作业现场条件与环境，落实材料、设备供货日期，以便确定各系统工程采取的作业方式。条件许可，采取流水作业方式，如材料、设备到场时间不一，可采用交叉过渡方式施工，先到达的材料，设备先行施工，后到的后施工，见缝插针，分程序施工。
安装工艺图和安装指导图详细说明所有设备、部件的安装、测试和试运行的顺序和采取何种处理确保设备的正常功能、避免设备损坏和影响使用寿命,以及电缆的埋设、连接和测试等。
第三章 施工组织计划
3.1概述
根据本工程的特点，科学、合理选择施工方法；尽量采用新技术，新工艺、新材料、新设备，运用网络计划技术；实施动态的施工管理、科学地组织施工、确保工程总体目标的实现，发挥我司的综合施工能力；通过增大人力、物力、财力的投入；保证整个工程优质、快速、安全、文明地完成。
3.2总体管理措施
1、在工程全过程中做好环保工作，重点控制声、光对环境的影响，将施工对环境的影响降至最低。
2、采用信息化技术作为主要管理手段，建立信息化的管理平台，在施工过程中，对整个工程的工期、质量、成本进行有效的控制。编制详细而周密的施工整体控制计划，明确各专业进场和配合及交出时间，以保证整体计划的按期实现。加强工程管理，搞好各工种各专业的配合协调，加强对各专业各分部的质量监控，通过严密完善的公司质量管理体系，争创优质工程目标实现。
3.3总体施工程序
为了充分利用工作面，在平面上组织流水作业，在组织上建立健全管理机构，在管理上精心组织、科学安排，在施工工艺上运用较先进的施工工艺及较成熟的施工工法、施工方法及技术措施，在人、财、物上充分发挥自身优势，确保优质、高效、安全、文明地完成本工程的全部施工任务。
依据本工程设计、施工特点及施工条件，本着合理安排工序、精心组织施工的原则，以确保各工序质量实现总体质量优良精品目标、有效控制各阶段施工进度实现总体工期目标为目的，拟定本工程实行平面分段，立体分层，同步流水的施工方法。总体施工程序见如图2.1所示：

甲方认
定后
向甲方提交
施工方案图

方案

签订合同
业务确认方
案及图纸
现场察看

调试
设备材料到场
地沟、管线基础
设备安装

试运行
公司内部验收
交验系统技术资料
交付业主正式验收

图3.1总体施工程序

第四章 施工准备计划
为了使本工程达到合格等级，争创省优良样板工程，工期按时完工，我司在本工程施工前，充分做好施工前的各种准备，为本工程顺利施工奠定基础。
本工程施工准备工作的内容包括施工技术、施工材料、施工现场、施工队伍、作业条件及施工设备等方面的准备，为此，部署做好以下几方面的准备工作。
4.1施工技术准备
组织施工技术人员熟悉和学习图纸，了解设计上要求施工达到的技术标准、明确工艺流程。
进行图纸自审、会审等工作，做好施工图纸的会审记录。施工前，根据图纸要求做好技术质量交底和安全施工交底工作。组织各专业施工组共同学习图纸，商定施工中各专业工种的配合。根据施工图纸的要求，编制本工程各分部分项工程特殊工序的正式的施工组织设计或施工方案，并组织有关施工人员进行方案交底。根据施工图、预算定额、施工组织设计、施工定额等文件，编制施工图预算和施工预算，为施工作业计划的编制、机具配置计划和材料进场计划的编制、施工任务单和限额领料单的签发提供依据。
做好技术交底和培训，安排好试验工作。
4.2施工材料准备
根据施工图纸，对施工中所需的各种物质资源的生产和供应情况、价格、质量品种及运输路线等进行详细调查。根据施工组织设计的施工网络图和施工预算中的工料分析，编制工程所需的材料 用量计划及材料进场计划，作为备料、供料工作和确定仓库、堆场面积及组织运输的依据。根据材料需用量计划和进场计划，做好材料的申请、订货和采购工作，使计划得到落实。
根据材料需用量计划做好构配件的加工、翻样工作，并按施工平面布置图的要求做好堆放和保管工作。施工材料准备见表4.1
本工程由121台高级日夜型摄像机，8台智能中速摄像机和5台电梯专用摄像机等为核心的前端摄像系统，及以9台16路嵌入式硬盘录像机，矩阵主机及配套操控台等为核心的视频显示和记录系统，以及光端机、光纤和配套电源线、视频线等为核心的视频传输、控制系统共同构成的安防监控系统。

表4.1材料投入计划表
序号
材料
数量
单位
1
高级日夜型摄像机
121
台
2
智能中速摄像机
8
台
3
电梯专用摄像机
5
台
4
室外支架
6
个
5
室外立杆+展臂
11
根
6
展臂
5
根
7
展臂
1
根
8
室外立杆+展臂
15
根
9
室外立杆+展臂
1
根
10
室外立杆+展臂
1
根
11
室内、外护罩
121
个
12
室内支架
92
个
13
设备箱
29
个
14
手动变焦自动光圈镜头
121
个
15
三合一防雷器
78
个
16
摄像机电源
126
个
17
16路嵌入式硬盘录像机
9
台
18
19寸液晶显示器
9
台
19
硬盘 1000G
9
块
20
视频分配器
9
台
21
显示器切换器
3
台
22
系统协议合并器
1
台
23
矩阵主机
1
台
24
控制键盘
1
台
25
控制键盘
1
台
26
监视器
8
台
27
大显示屏
1
台
28
电视墙+操作控制台
1
套
29
交换机
3
台
30
光端机
6
对
31
光端机
2
对
32
光端机
3
对
33
光端机
1
对
34
光端机插卡机箱
1
台
35
光纤
4800
米
36
光纤盒
3
台
37
光纤盒
9
台
38
尾纤
19
条
39
耦线器
50
个
40
跳纤
19
条
41
隔接点
48
个
42
控制线
3800
米
43
电源线
36500
米
44
视频线
36500
米
45
电梯专用视频线
800
米
46
BNC视频头
1060
个
47
辅材
1
批
4.3施工现场准备
掌握施工阶段的气象资料，以便综合组织全过程的均衡施工，制定出雨天、大风天气的施工措施。
根据甲方提供的地下原有管道及障碍物等资料。了解施工现场地下管道、障碍物情况。
4.4施工队伍准备

根据确定的现场管理机构建立项目施工管理层，并从公司挑选具有丰富建筑施工经验的技术人员来担任该工程的技术顾问、安全顾问及质量顾问，同时对本工程的施工全过程进行监督。
根据工程特点和施工进度计划的要求，确定各施工阶段的劳动力需用量计划，并做好劳动力进场的准备工作。
根据各施工阶段的劳动力需用量计划，组织安排好具体人员，确定具体的进场时间，以保证施工的连续性。
对工人进行必要的技术、安全、思想和法制教育，教育工人树立“质量第一，安 全第一”的思想，遵守有关施工和安全技术法规，遵守地方、街道的治安法规。
在施工人员进场前，必须做好后勤工作的安排，为职工的衣、食、住、行、医等给予全面考虑，且认真落实。
4.5施工设备准备
根据施工组织设计中确定的施工方法、施工机具、设备的要求和数量以及施工进度的安排，编制施工机具设备需用量计划，组织施工机具设备需用量计划的落实，确保按期进场。
根据施工机具的需用量计划，按施工平面布置图的要求，组织施工机具设备进场，机械设备进场后，按规定地点和方式布置，并进行相应的保护和试运转等工作。
施工机具就位安装后，应对其进行试运转，并且经过公司有关部门的验收，报安监、技术监督部门验收合格后，方可进行使用。
施工机械应做好维护保养，应定期对机械设备进行检查，发现问题立即维修，确保施工机械安全正常运行。
第五章 施工进度计划与工期保证措施
5.1施工进度计划表（施工进度计划如表5.1）
表5.1施工进度计划
日期
内容
1-10
11-20
21-30
31-40
41-50
51-60
现场施工条件勘定

监控线缆敷设

监控设备的安装

机房设备安装

调试

竣工验收

5.2工期保证措施
5.2.1建立精练的项目领导班子
选调优秀的工程技术管理人员，在现场设立强有力的项目经理部，经理部由责任心强、业务精、技术好、组织能力强的人员组成，对工程施工实行计划、组织、控制、监督和指挥职能。
5.2.2选派优秀的专业施工队伍
我司将选派适合本工程施工特点的专业施工队进行作业。同时为技术过硬能吃苦耐劳的施工队伍，确保高标准、高速度地完成本工程的施工任务。
5.2.3优化施工方案
充分熟悉本工程的设计施工图纸，对拟定的施工组织、施工方案及方法进行认真分析比较，做到统筹组织、全面安排，确定总体目标计划，在施工过程中制定工期控制点，制定分阶段措施保证工期。
重视施工组织设计的动态管理和不断优化，抓住施工中的关键工序，确保施工生产科学合理地有序进行。
灵活运用成熟施工工法，确保工期建立在技术先进、措施有效的基础上。
5.2.4强化项目施工管理
认真做好施工中的计划统筹、协调与控制。严格坚持落实每周工地施工协调会制度，做好每日工程进度安排，确保各项计划的落实。
实行奖励机制。拟定拿出本工程造价的一部分作为目标管理的奖励资金，充分调动全体施工人员的积极性和创造性，力保各项目标按期实现。
制定各工序的操作规程和质量标准，强化施工现场管理，做到文明施工，努力实现施工作业，施工管理标准化、科学化，使施工生产有条不紊。
做好雨季施工的管理与安排，尽量减少雨季对施工的影响。
5.2.5加强协调
建立甲方、监理公司及施工单位三方联席例会制度，每周举行例会一次，检查计划实施情况，研究解决工程进度的关键问题，以保证总工期计划的实现。
就各专业安装工程的质量、工程进度等对业主负责。在工程项目的施工过程中，各专业间、工种间相互穿插施工，场地、工期、资源的分配和成品保护都难免出现矛盾，项目经理部应将各专业工程的施工（包括技术、图纸、计划、质安、成品保护、劳动力、机具、施工场地）纳入管理范围内，统一组织、全面协调。施工人员必须树立全局观念，服从项目经理部。
5.2.6做好施工准备
施工准备工作的好坏是决定下一步工作能否合理展开的关键，由此应认真施工准备工作，在本工程施工中，认真按施工准备中所提的施工准备工作内容做好本工程的施工准备。确保下一步施工的顺利进行，从而确保施工工期的实现。
第六章 劳动力用量计划
6.1施工组织和管理
针对本工程的特点，在保证质量、安全的前提下，采取有效的技术措施，科学安排施工，合理投入充足的人力、物力，充分利用时间和空间进行紧凑的交叉流水作业，以确保工程顺利完成。
为确保施工工期，在施工安排上，采取立体分层、平面分区组织流水施工。各阶段劳动力的安排按工期需要及时全部投入。水、电及机电设备等安装的预留、预埋的交叉作业，给施工质量和安全带来一定的困难，为要达到各阶段工期要求，必须要求各工种具备非常强的协助精神和时间观念，严格按施工计划要求交接，不应因局部利益而影响施工进度。项目经理协调处理有关进度、质量及安全中存在的问题。
1、施工工程部：设项目负责人1名、技术负责人1名、专业负责人1名；
2、施工队：造价员、质检员、安全员、资料员、施工员、各材料员1名；
3、人员配备结构图6.1：

图6.1人员配备结构图

6.2劳动力的组织
根据拟定的组织机构建立项目施工管理经理部，并选派高素质的施工作业队伍进行施工。
项目经理部根据施工进度计划的要求，制定各施工阶段的劳动力需用量计划。
项目经理部对施工人员进行必要的技术、安全教育，树立“质量第一、安全第一”的正确思想，遵守有关施工及安全的技术规范，遵守地方治安法规。
施工人员进场后，应做好后勤工作的安排，全面考虑衣、食、住、医等方面的问题，使生活条件得到保障。劳动力投入见表6.2
序号　
工种
人数
1
设备安装人员
5~8
2
调试人员
3~5
3
砼工、水工
6~10
4
木工
2~4
5
电工
2
6
杂工
5
　表6.2劳动力投入表

第七章 主要施工机具及检测试验设备
7.1施工设备配备说明
结合工程和工期要求，按照施工组织设计中确定的施工方法、施工机具、设备的要求，编制施工机械设备需用量计划。
根据施工机械设备需用量计划，组织施工机具按计划、按期进场，确保工程施工顺利进行。
进场机械设备应保持较高的完好率，并按规定定期保养，以确保完好的机械设备服务于工程施工。主要施工机械设备表见图6.1
图6.1主要施工机械设备表
序号
机具名称
型号规格
数量
使用时间(年)
1
砂轮切割机
φ200 2.2KW
3
1
2
界路机

3
3
3
液压凿岩机
QL-Y28
3
2
4
台式钻床
＜φ25mm
3
2
5
手电钻
350W
3
2
6
冲击钻（液压电动）
650W
6
1
7
角面磨光机
SJWJ-125
1
2
8
对讲机
调频
4
2
9
电铬铁
45W
4
2
10
电铬铁
100W
4
1
11
万用表

4
0.5
12
兆殴表
500伏500MΩ
1
2
13
电焊机
315A
2
2
14
人字梯
2.5m5m
5
3
第八章 总体施工方案
8.1各阶段实施方法
准备阶段
图纸深化→会审 →提出设备、材料、加工件计划→验收入库和保管→编制施工技术方案→施工机具和设备的准备
施工阶段
开工报告材料发放→配合预埋管件、配合接地焊接→管线安装→桥架线槽安装→线路敷设→线路设备检测→设备安装
调试阶段
设备和单元件调试→整体综合检测→联动操作试验→模拟试验→试运行
验收阶段
设备通电运行→检测各设备电流、运行情况→编制运行记录资料→工程提交验收
8.2系统工程的实施方法
各项施工系统的安装和调试人员都应经过严格的培训后才能上岗施工，否则将会影响工程质量和施工进度。
8.2.1线管的敷设
线管全部采用PVC管，管与管的连接采用直通或弯通连接，用专用胶水粘牢。管子的弯曲用弯管器，或用现成的弯头连接。线管与接线盒的连接用锁紧螺母固定，当线管与设备直接连接时，应将线管敷设到设备的接线盒内，此时，线管端部应增设金属软管再引入设备的接线盒内，且管口应包扎紧密，对于潮湿场所，应增设防水弯头。在楼层不吊顶的场合，线管沿天棚或墙上明敷，此时就用管卡直接将线管紧贴天棚或墙安装，管卡用塑料膨胀配自攻螺丝固定。
在线管敷设过程中还要注意以下几点：
(1) 管的弯曲角度不应小于90 度，弯曲半径不应小于线管外径的6 倍，弯曲处不应有凹陷、裂缝和明显的弯扁。
(2) 线管应排列整齐、固定牢固，管卡间距应均匀。
(3) 线管的连接应保证整个系统的电气连续性。
(4) 当线管的直线段长度超过30 米或弯曲角度的总和超过270 度时，应在其中间加装接线盒。
8.2.2电缆的敷设要求
(1) 线缆在敷设前，应做外观和导通检查，并用500V 兆欧表测量绝缘电阻，其电阻值不应小于5M。
(2) 敷设线缆要合理安排，不宜交叉，敷设时防止电缆之间及电缆与其他硬物体之间的摩擦，固定时，松紧要适度。
(3) 在同一线槽内的不同信号、不同电压等级的电缆应分类布置，最好不要将强电线路敷设在同一线槽内。
(4) 电线穿管前应清扫管路，穿线时不应损伤导线。
(5) 信号线路、供电线路、连锁线路以及有特殊要求的仪表信号线路，应分别采用各自的线管。
(6) 控制盘内端子板两端的线路，均应按施工图纸编号。
(7) 每个接线端子最多可以接两根导线。
(8) 导线与端子板、仪表、电气设备等连接时，应留有适当余量。
地面

100 线管

8.2.3光缆的敷设
(1) 开沟施工，光缆应敷设在地下槽内，排列整齐，不应溢出槽道，为了防止光缆下垂或脱落，应对光缆采取切实有效的固定装置，使光缆牢固稳定。
(2) 光缆敷设后，应细致检查，要求外护套完整无损，不得有压扁、扭伤、折痕和裂缝等缺陷。如出现异常，应及时检测，予以解决。如为严重缺陷或有断纤现象，应检修测试合格后才能允许使用。
(3) 光缆敷设后，要求敷设的预留长度符合设计要求，在设备端应预留5~10 米，有特殊要求的场合，根据需要预留长度，光缆的曲率半径应符合规定，转弯的状态应圆顺，不得有死弯和折痕。
(4) 光缆和其它线缆平行敷设，应有一定间距，要分开敷设和固定，各种缆线间的最小净距应符合设计规定，保证光缆安全运行。
8.2.4设备定位
由甲方代表、跟单工程师（业务员）、安装负责人根据现场情况而定，由甲方代表签字认可。但必须满足以下技术要求。
8.2.5摄像机及镜头安装
图像对比的摄像机设备是比较精密的光学电子设备，必须在土建、装修工程结束后，各专业设备安装基本完毕，在安全、整洁的环境中方可安装摄像机。其安装要点如下：
1) 安装前每个摄像机均应加电进行检测和调整，处于正常工作状态的摄像机方可安装。
2) 从摄像机引出的电缆应留有1 米的余量，以不影响摄像机的转动。不得利用电缆插头和电源插头来承载电缆的重量。
3) 摄像机宜安装在监视目标附近不易受到外界损伤的地方，安装位置不应影响附近现场人员的工作和正常活动。
4) 摄像机镜头要避免强光直射，应避免逆光安装，摄像机方向及照明条件应进行充分的考虑和改善。
8.2.6其它注意事项
1. 通讯线与电源线分不同的线管敷设；
2. 现场设备摆放，应最大程度上满足车辆进出方便，不影响车辆行驶；
4. 管理电脑的环境注意散热，防潮防尘。
8.2.7调试
1. 在系统安装完成后,应及时进行系统调试,其内容主要有
a. 系统的功能调试;
b. 系统的性能调式.。
8.3 测试、检验和验收
8.3.1概述
我司按照合同进度要求负责每个阶段的测试和检验，使系统满足合同的各项要求。我司就在设计阶段完成系统各阶段的测试检验内容、标准、程序方法验收证书格式等文件，提交广东省农业科学院审查通过，并作为各项检测验收的主要依据。各项测试均应有测试报告及双方签署验收合格证书。广东省农业科学院代表将出席系统设备各阶段的测试，要求供货商做出计划安排，包括内容、时间、地点，并应尽可能将有关测试安排在一起，确保试验能按计划进行。如果事先未曾经贵公司审查，我公司不能改变最初确定的设备制造、测试和检查地点。某某就保证通过各阶段的各项测试，确保系统按原定计划完成。在系统各阶段测试检验中若发现设备故障，某某立即给予更换，所发生的费用由某某负责。在线管敷设过程中还要注意以下几点：
8.3.2到货检验
设备到货后，贵公司（广东省农业科学院）所在地进行的设备到货检查。检查前某某将提前通知贵公司派员参加。所需费用由供货商承担。
8.3.3安装验收
安装验收是我公司和贵公司共同对设备安装工程根据有关的设备安装技术指标进行验收。安装验收后双方签署安装验收证书。
8.3.4完工测试
系统完工测试主要是对已安装设备进行单体测试。
8.3.5大联调
本系统设备联调是指：在与其它系统不相连的情况下，测试系统的所有设备作为一个完整的系统能否很好地工作，能否完成系统每一个设备的功能要求。联动联调是指与其它相关系统设备连接一起进行系统全面调试，以测试检验综合布线系统与其它系统的监控功能。系统功能测试完毕后，签署调试验收证书。综合布线系统完成后，要进行综合布线系统联网测试，以实现控制中心对综合布线系统监控功能，验证综合布线与通信等专业的接口。
第九章 施工质量保证措施
9.1质量目标及管理机构
9.1.1质量目标
为切实抓好本工程的施工质量，本着公司的一贯宗旨；做一项工程创一个名牌。按照公司质量保证体系的标准进行管理。
9.1.2质量管理机构
⑴主管生产的副总经理对工程施工质量负总的责任。贯彻执行国家的质量政策、方针、法令，组织有关人员制订工程质量目标计划。及时掌握工程质量动态及重要信息情报，协调各部门、各单位的质量管理工作的关系，及时组织讨论或决定重大质量决策。坚持对职工进行质量教育，组织制定或批准必要的质量奖惩措施，鼓励取得显著质量工作成绩的人员和惩罚造成重大事故的责任者，审批质量管理部门的质量奖惩意见或报告。
⑵总工程师（主任工程师或技术负责人）对本工程施工质量、技术负全面责任，除认真组织贯彻国家各项质量政策的规定外，要组织做好有关技术规程、技术标准、技术操作规程的贯彻执行工作，参加并组织工程施工的质量会议，听取质量部门的情况汇报，监督检查各质量部门、试验室、特殊工种的考核，对发现的问题，有权处理解决。参加或组织质量问题的调查分析，并及时提出对质量总是的责任者的处理意见。
⑶项目经理对本工程施工质量负全面责任，贯彻执行上级颁发的质量管理的政策、规定、制度和要求，并对职工进行结合实际的质量教育。正确处理好工程质量与施工进度的关系、主要工程和辅助工程的关系，严格要求职工按操作规程和技术措施施工。及时组织现场有关人员处理质量问题和纠正不良倾向，有权制止一切违章施工行为。支持质量检查人员的工作，虚心听取检查人员的意见，对因不尊重检查人员意见而野蛮施工造成的质量问题，负全部责任。
⑷工长、施工员、工种项目负责人对本工程施工的工程质量负有直接责任。组织本工程的质量保证活动，认真落实技术质量管理部门下达的各项措施要求。虚心接受质量管理人员及检查人员的质量检查和监督，对提出的问题要认真处理或整改。负责组织本工程的质量自检工作和工序交接的质量互检的开展，督促施工班组做好自检记录和施工记录。对操作人员坚持持证上岗，认真处理质量和进度的关系，严格要求职工按程序办事，对因抢进度而造成质量问题时，要负直接责任。有权制止不按质量技术措施要求和技术操作规程施工的不良行为，必要时要制止其继续施工。负责检查本工程内的质量自检进行情况以及自检记录的正确性和真实性。负责组织本工程的分项、分部工程的质量评定，参加由上一级质量管理部门组织的单位工程的质量评定，指导QC小组活动，审查QC小组活动成果报告。
⑸施工班（组）长是具体施工操作的组织者，对本班（组）的施工质量负直接责任。认真执行上级各项质量管理规定，技术操作规程和技术措施的要求。严格按设计图纸施工，切实保证本工序的施工质量。负责组织本班（组）的质量自检，并认真做好检查记录、施工记录。施工质量不合格，不得向下道工序移交，否则追究班（组）长的责任。虚心接受技术人员、质量检查人员对本班（组）施工过程的监督、检查，并为他们提供必要条件和技术质量数据。对施工中出现的质量问题，要本着实事求是的精神，主动提供真实情况和数据，隐瞒或谎报，均要追究班（组）长的责任。
⑹专职质量检查员是严把质量关，对本工程质量实行全面监督检查的、重要的、特殊岗位的工作人员。对本工程的施工质量监督检查负全面责任。严格把好材料检查关、工序交接关、隐蔽验收关、重要工种考试资格审查关、交工验收检查关，并对上述施工的技术人员（施工员）所做的质量、技术施工记录进行审查及签字确认。凡对上述工作内容因不负责任而漏检、误评或明知不符合要求而放行通过的而因此造成质量问题，均系失职行为，要追究其监督检查的责任。对发现施工中违反操作规程、技术质量措施、设计图纸等要求时，要坚持原则，立即提出，并分别作出决定返修或停工的决定，并及时通知上级质量管理部门。负责收集、整理施工过程的检查记录，按规定向上级质量管理部门及时、准确、真实填报各种质量报表。协助分公司技术负责人、工长、施工员做好本工程的分项分部、等工程的质量评定。
9.1.3质量保证体系
优质工程的创建，有赖于建立健全的质量保证体系，并在质量保证体系实施过程中每一个环节的严格把关。
为了从严把好质量关，本工程成立质量管理领导小组，以项目经理为组长，技术负责人为副组长，有关职能部门负责人具体落实，制定创优规划和措施，把质量管理切实落实到施工生产的全员、全方位、全过程中。
9.2质量管理措施
本公司全体施工人员要牢固树立“百年大计、质量第一”的指导思想，组织雄厚的施
