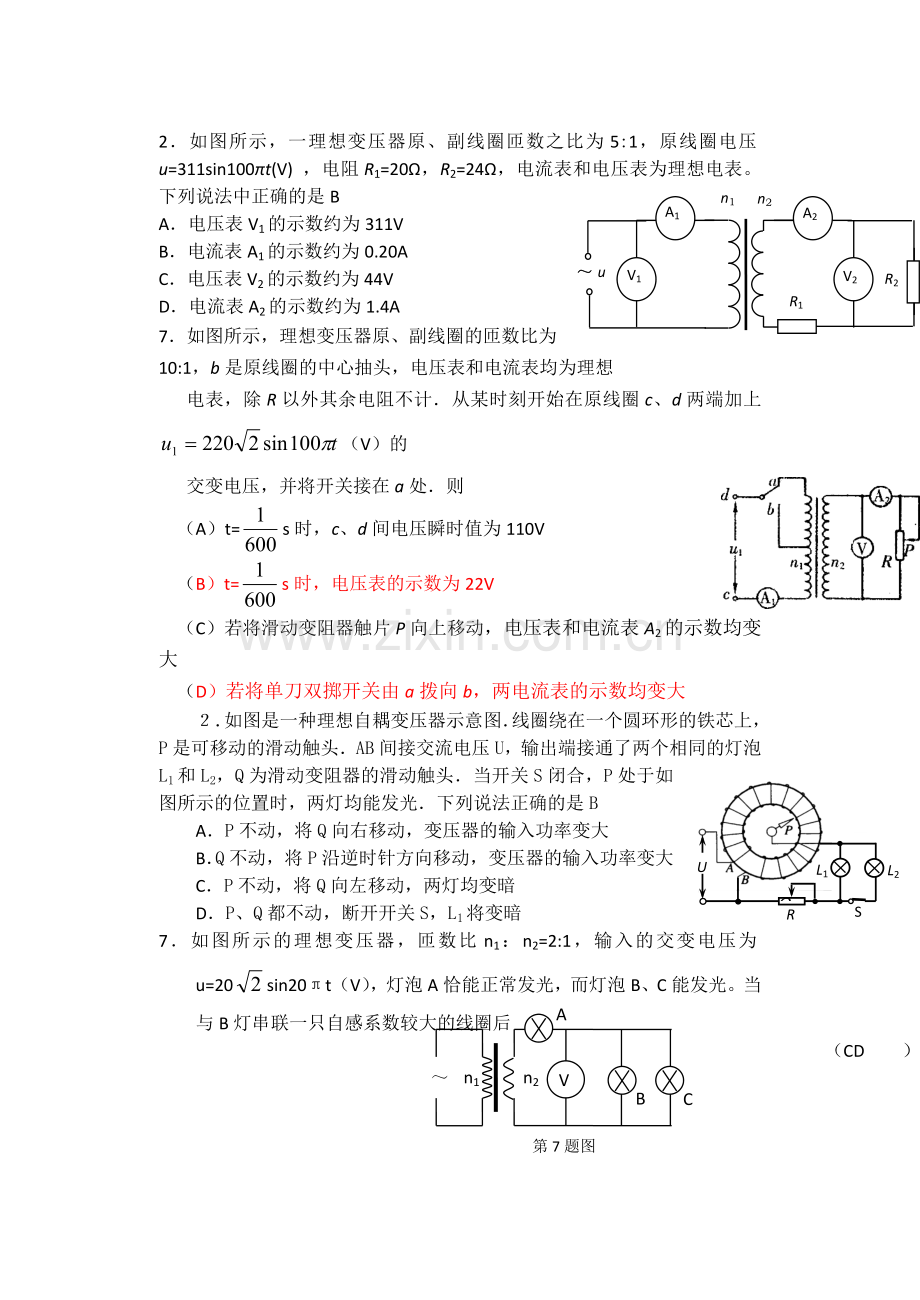

2．如图所示，一理想变压器原、副线圈匝数之比为5:1，原线圈电压u=311sin100πt(V) ，电阻R1=20Ω，R2=24Ω，电流表和电压表为理想电表。下列说法中正确的是B
A．电压表V1的示数约为311V
B．电流表A1的示数约为0.20A
C．电压表V2的示数约为44V
D．电流表A2的示数约为1.4A
7．如图所示，理想变压器原、副线圈的匝数比为10:1，b是原线圈的中心抽头，电压表和电流表均为理想
电表，除R以外其余电阻不计．从某时刻开始在原线圈c、d两端加上（V）的
交变电压，并将开关接在a处．则
（A）t=s时，c、d间电压瞬时值为110V
（B）t=s时，电压表的示数为22V
（C）若将滑动变阻器触片P向上移动，电压表和电流表A2的示数均变大
（D）若将单刀双掷开关由a拨向b，两电流表的示数均变大

U
R

L2
L1
Q
S
２．如图是一种理想自耦变压器示意图．线圈绕在一个圆环形的铁芯上，P是可移动的滑动触头．AB间接交流电压U，输出端接通了两个相同的灯泡L1和L2，Q为滑动变阻器的滑动触头．当开关S闭合，P处于如图所示的位置时，两灯均能发光．下列说法正确的是B
A．P不动，将Q向右移动，变压器的输入功率变大
B．Q不动，将P沿逆时针方向移动，变压器的输入功率变大
C．P不动，将Q向左移动，两灯均变暗　
D．P、Q都不动，断开开关S，L1将变暗

V

A
B

C

n1
n2
～
第7题图
7．如图所示的理想变压器，匝数比n1：n2=2:1，输入的交变电压为u=20sin20πt（V），灯泡A恰能正常发光，而灯泡B、C能发光。当与B灯串联一只自感系数较大的线圈后
（CD ）

A．交流电压表的示数为10V
B．变压器的输入功率变大
C．灯泡A、B变暗，灯泡C变亮
D．若增大输入电压的频率，电压表的示数将变大

A

~
第7题图
C
L

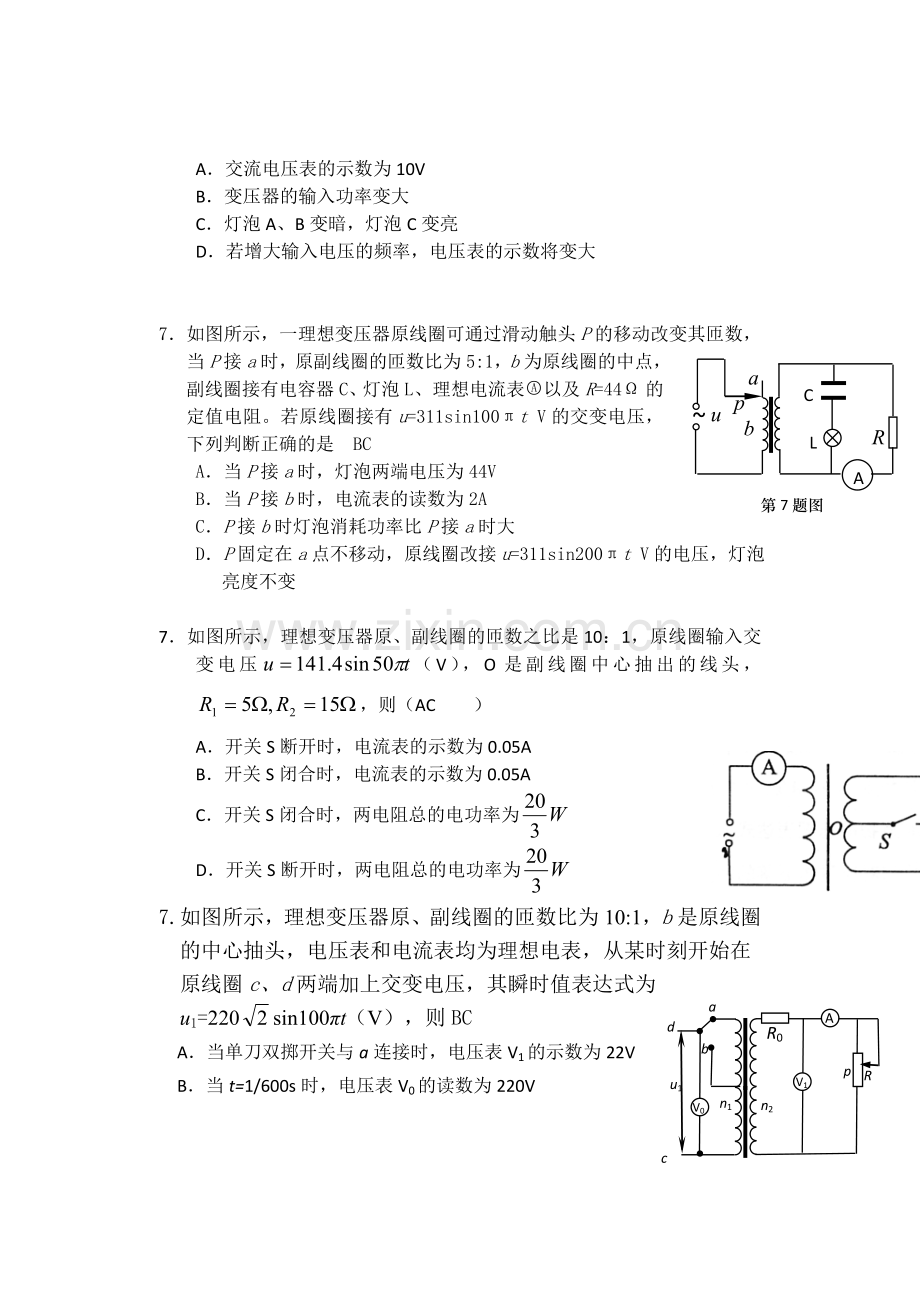

7．如图所示，一理想变压器原线圈可通过滑动触头P的移动改变其匝数，当P接a时，原副线圈的匝数比为5:1，b为原线圈的中点，副线圈接有电容器C、灯泡L、理想电流表以及R=44Ω的定值电阻。若原线圈接有u=311sin100πt V的交变电压，下列判断正确的是 BC
A．当P接a时，灯泡两端电压为44V
B．当P接b时，电流表的读数为2A
C．P接b时灯泡消耗功率比P接a时大
D．P固定在a点不移动，原线圈改接u=311sin200πt V的电压，灯泡亮度不变

7．如图所示，理想变压器原、副线圈的匝数之比是10：1，原线圈输入交变电压（V），O是副线圈中心抽出的线头，，则（AC ）

A．开关S断开时，电流表的示数为0.05A
B．开关S闭合时，电流表的示数为0.05A
C．开关S闭合时，两电阻总的电功率为
D．开关S断开时，两电阻总的电功率为
R
a
A
V1
b
n1
n2
d
c
u1
p
R0
V0
7.如图所示，理想变压器原、副线圈的匝数比为10:1，b是原线圈的中心抽头，电压表和电流表均为理想电表，从某时刻开始在原线圈c、d两端加上交变电压，其瞬时值表达式为u1=220sin100πt（V），则BC
A．当单刀双掷开关与a连接时，电压表V1的示数为22V
B．当t=1/600s时，电压表V0的读数为220V

C．单刀双掷开关与a连接，当滑动变阻器触头P向上
移动的过程中，电压表V1示数增大，电流表示数变小
D．当单刀双掷开关由a扳向b时，电压表V1和电流表的示数均变小

4．如图所示，M是一小型理想变压器，接线柱a、b接在电压“（V）的正弦交流电源上，变压器右侧部分为一火警报警系统，其中是用半导体热敏材料（电阻随温度升高而降低）制成的传感器，电流表是值班室的显示器，显示通过的电流，电压表显示加在报警器上的电压（报警器未画出），是一定值电阻．当传感器所在处出现火警时，下列说法正确的是D
A．的示数不变，的示数增大
B．的示数增大，的示数增大
C．的示数增大，的示数增大
· D．的示数不变，的示数减小

甲
第7题图

乙
7．如图甲是阻值为5Ω的线圈与阻值为15Ω的电阻R构成的回路。线圈在匀强磁场中绕垂直于磁场方向的轴匀速转动，产生的电动势随时间变化的规律如图乙所示。则BC
A．电压表的示数为14.14V
B．通过电阻的电流为0.707A
C．电阻R上消耗的功率为7.5W
D．通过电阻的电流方向每秒变化100次[来源:学科网]

5. 如图甲所示，理想变压器原、副线圈的匝数比为10∶1，R1＝20 Ω，R2＝30 Ω，C为电容器．已知通过R1的正弦交变电流如图乙所示，则 C

甲　　　　　　　　　　　　　乙

A．交变电流的频率为0.02 Hz B．原线圈输入电压的最大值为200 V
C．电阻R2的电功率约为6.67 W D．通过R3的电流始终为零

5．一台理想变压器的原、副线圈的匝数比是5︰l，原线圈接入电压为220V的正弦交流电，一只理想二极管和一个滑动变阻器R串联接在副线圈上，如图所示．电压表和电流表均为理想交流电表，则下列说法正确的是C
A．原、副线圈电流之比为1︰5
B．电压表的读数为44V
C．若滑动变阻器接入电路的阻值为20，则1min内
产生的热量为2904J
D．若将滑动变阻器滑片向上滑动，两电表读数均减小
6．街头通过降压变压器给用户供电的示意图如图所示．变压器输入电压是市区电网的电压
可忽略其波动．输出电压通过输电线输送给用户，输电线的电阻用R0，表示，输电线消
耗的电功率用P0表示，变阻器R表示用户的总电阻，P表示用户的总功率，当用电器增
加时，相当于R的阻值减小，滑动片向下移（R始终大于R0）．当用户的用电器增加时，图中电流表示数I1，I2及P0、P变化为 AC
A．I1变大，I2变大
B．I1变小，I2变小
C．P0变大，P变大 第6题图
D．P0变小，P变小
7．如图所示，理想变压器原、副线圈的匝数比为1:2，它的输入电压 V，保险丝的额定电流是1A ，其电阻可忽略不计，R为可调电阻。为了不使原线圈中的保险丝被熔断，下列说法正确的是AD
（A）可调电阻R接入电路的电阻不会小于为880Ω
（B）可调电阻R接入电路的电阻不会大于为880Ω
（C）当滑头向上滑动时，通过保险丝的电流增大
（D）R消耗的电功率不会大于220W
3．如图所示，电阻为r的矩形线圈面积为S，在匀强磁场中绕垂直于磁场的轴以角速度匀速转动。时刻线圈平面与磁场垂直，各电表均为理想交流电表。则 D
A．滑片P下滑时，电压表的读数不变
B．图示位置线圈中的感应电动势最大
C．线圈从图示位置转过的过程中，流过电阻R的电量为
D．1 s内流过R的电流方向改变次学
7．如图所示，一理想变压器的原副线圈匝数比为5：1，正弦交流电源的内阻不计，电阻R2=4Ω，其消耗的功率为P2=100W，则 BC
A．R1消耗的功率为100W
B．R1＼R2中的电流之比为1：5
C．原线圈两端电压的有效值为100V
D．交流电源的输出功率等于变压器的输出功率
4．如图所示，M是一小型理想变压器，接线柱a、b接在电压U=311sin314t(V)的正弦交流电源 上，变压器右侧部分为一火警报警系统原理图(报警器未画出)，其中R2为用半导体热敏材料 制成的传感器，R1与R3为定值电阻．当传感器R2所在处出现火警时，以下说法正确的是 D
A．A1的示数不变，A2的示数增大
B．V1的示数不变，v2的示数增大
C．V1的示数增大，v2的示数减小
D．A1的示数增大，A2的示数减小

0
u/V
t/s
0.01
0.02
0.03
乙
6．如图甲为理想变压器，其原、副线圈的匝数比为4︰l，电压表和电流表均为理想电表，原线圈接如图乙所示的正弦交流电，图中Rt为NTC型热敏电阻，R1为定值电阻。下列说法正确的是AB
Rt
～

n1
n2
R1
u

A
V

甲

A．交流电压u的表达式u =（V）
B．变压器原、副线圈中的电流之比为1︰4
C．变压器输入、输出功率之比为1︰4
D．Rt处温度升高时，电压表和电流表的示数均变大
7．如图所示，理想变压器的原、副线圈匝数之比为10:1，R1＝20，R2＝10，C为电容器，原线圈所加电压u=220．下列说法正确的是BC
（A）通过电阻R3的电流始终为零
（B）副线圈两端交变电压的频率为50 Hz
（C）电阻R2的电功率为48.4W
（D）原、副线圈铁芯中磁通量变化率之比为10:1
6． 如图所示，理想变压器的原副线圈匝数比n1:n2＝1:10，副线圈与阻值R＝20Ω的电阻相连．原线圈两端所加的电压u＝20sin20πt（V），则 BC
A．交流电压表的示数为20V
B．副线圈输出交流电的频率为10Hz
C．电阻R上消耗的电功率为2kW
D．原线圈中电流的最大值为100A
θ
第8题图甲
V
R
~
u
第6题图
第6题图
A
V
R1
R2
C
第7题图

4．如图所示为一个小型电风扇的电路简图，其中理想变压器的原、副线圈的匝数比为n，原线圈接电压为U的交流电源，输出端接有一只电阻为R的灯泡上和风扇电动机D，电动机线圈电阻为r。接通电源后，电风扇正常运转，测出通过风扇电动机的电流为I则 B
第3题图
A
R0
R
L
V
~
A．风扇电动机D两端的电压为Ir
B．理想变压器的输人功率为+
C．风扇电动机D的机械功率为
D．灯泡L中的电流为nU/R
3．如图所示的交流电路中，理想变压器原线圈输入电压为U1，输入功率为P1，输出功率为P2，各交流电表均为理想电表．当滑动变阻器R的滑动头向下移动时 D
A．灯L变亮 B．各个电表读数均变大
C．因为U1不变，所以P1不变 D．P1变大，且始终有P1= P2

6．如图所示，一只理想变压器的原、副线圈的匝数是10：1，
原线圈接入电压为220V的正弦交流电源，一只理想二极
管和一个阻值为16Ω的电阻R串联接在副线圈上，以下说
法正确的是 CD W ww.k s5u.co m （ ）
A．电压表的读数为22V
B．二极管丙端的最大电压为22V
C．若将R换成一个阻值大于10Ω的电阻，则电流表的读数变小
D．1min内电阻R上产生的热量为1452J
V
A
～u
R
P
a
7．如图所示，理想变压器原、副线圈的匝数比为11:2，原线圈两端的输入电压，电表均为理想电表，滑动变阻器R接入电路部分的阻值为10Ω。下列叙述中正确的是 AC
A．该交流电的频率为50Hz
B．电压表的读数为
C．电流表的读数为4A
D．若滑动变阻器的滑动触头P向a端移动，电流表的读数变大
甲
L
u
R
C
Ⅰ
Ⅱ
Ⅲ
7. 如图甲所示电路中，理想变压器原、副线圈的匝数比
n1：n2=6：1， L为电感线圈、C为电容器、R为定值
电阻。当原线圈两端接有如图乙所示的交流电时，三
只灯泡都能发光.如果保持原线圈两端的电压最大值
不变，而将其乙
1
2
3
u/V
0
t/10-2s
频率变为原来的2倍，下列说法中
正确的是 BD
A．副线圈两端的电压有效值为12V
B．副线圈两端的电压有效值为6V
C．灯泡Ⅱ变亮
D．灯泡Ⅲ变亮
