亭子口水利枢纽大园包崩滑体稳定性分析及工程治理措施.pdf

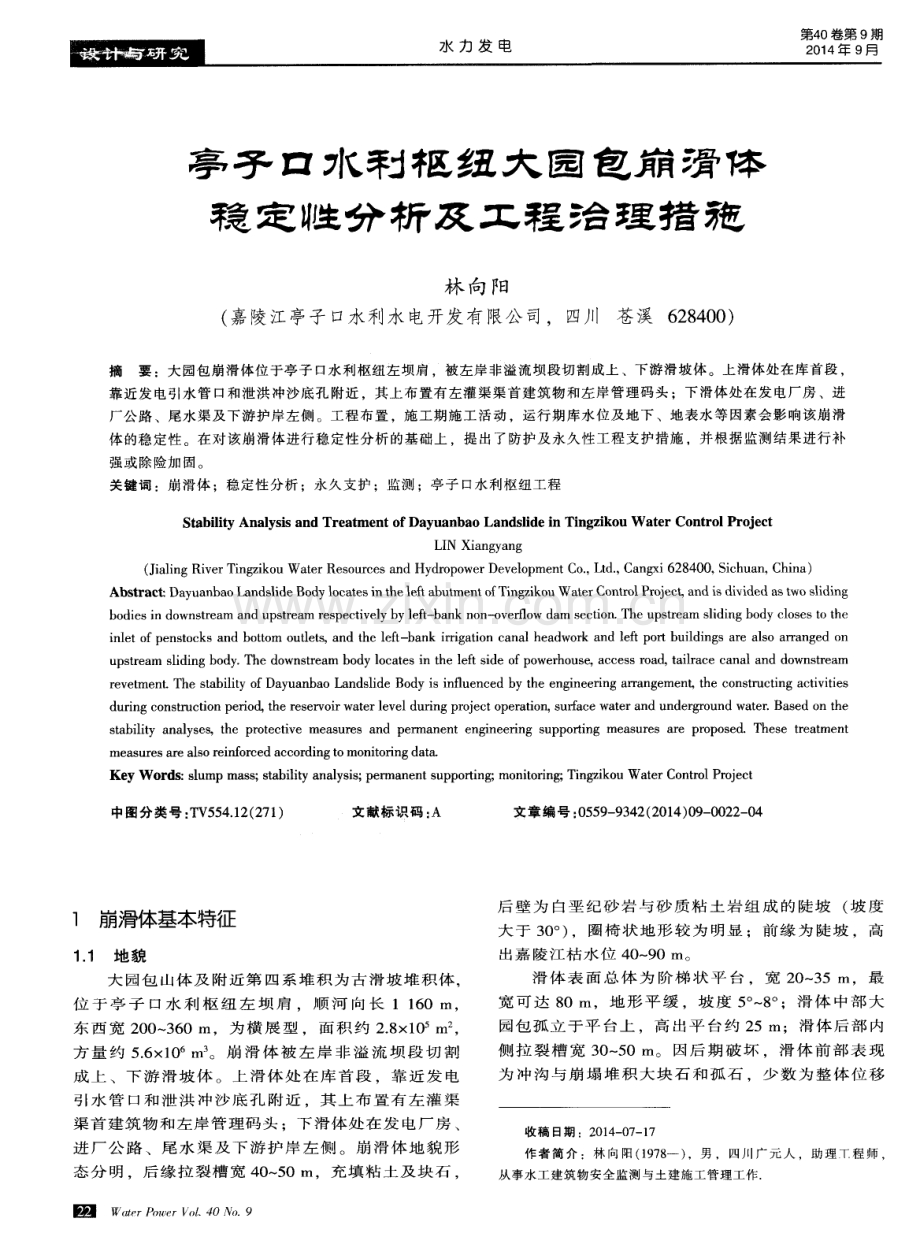

水 力 发 电 第4 0 卷第9期 2 0 1 4年 9月 亭 子 口 水 利 枢 纽 大 国 包崩 滑 体 稳 定 性 分 析 及 工 程 治 理 措 狍 林 向 阳 ( 嘉陵江亭子 口水利水 电开发 有限公 司 ，四川苍溪 6 2 8 4 0 0 ) 摘 要 ：大 园包崩滑体位于亭子 口水利枢纽左 坝肩 ，被左岸非溢流坝段切 割成上 、下游滑坡体。上 滑体处在库首段 ， 靠近发电引水管 口和泄洪冲沙底孔 附近 ，其 上布置有 左灌 渠渠 首建 筑物和左 岸管 理码 头 ；下滑体处在发 电厂房 、进 厂公路 、尾水渠及下游护岸左 侧。工程布置 ，施 工期 施工活动 ，运行期库水 位及 地下 、地 表水 等因素会影 响该崩 滑 体的稳 定性。在对该崩滑体进行稳定性分析的基础上 ，提出了防护及永久性工程支护措施 ，并 根据 监测结果进行补 强或除险加 固。 关键词 ：崩 滑体 ；稳定性分析 ；永久支护 ；监测 ；亭子 口水利枢纽工程 S t a b i l i t y A n a l y s i s a n d T r e a t me n t o f Da y u a n b a o L a n d s l i d e i n T i n g z i k o u Wa t e r C o n t r o l P r o j e c t LI N Xi a n g y a n g ( J i a l i n g Ri v e r Ti n g z i k o u Wa t e r Re s o u r c e s a n d Hy d r o p o w e r De v e l o p me n t Co ， L t d ， Ca n g x i 6 2 8 4 0 0 ， S i c h u a n ， C h i n a ) A b s t r a c t ： D a y u a n b a o L a n d s l i d e B o d y l o c a t e s i n t h e l e f t a b u t me n t o f T i n g z i k o u Wa t e r C o n t r o l P r o j e c t , a n d i s d i v i d e d a s t w o s l i d i n g b o di e s i n do wns t r e a m a n d u ps t r e a m r e s pe c t i v e l y by l e f t - ba n k no n - ov e rfl o w d a m s e c t i o n Th e u p s t r e a m s l i di n g b o dy c l o s e s t o t h e i nl e t o f p e ns t o c k s an d bo t t o m o u t l e t s ，a n d t he l e f t -b a nk i r r i g a t i o n c a n a l he a d wo r k a nd l e ft p or t b ui l d i ng s a r e a l s o a r r a n g e d o n u p s t r e a m s l i d i n g b o d y T h e d o wn s t r e a m b o d y l o c a t e s i n t h e l e f t s i d e o f p o w e r h o u s e ， a c c e s s r o a d , t a i l r a c e c a n a l a n d d o wn s t r e a m r e v e t me n t T h e s t a b i l i t y o f Da y u a n b a o L a n d s l i d e B o d y i s i n f l u e n c e d b y t h e e n g i n e e r i n g a rr a n g e me n t , t h e c o n s t r u c t i n g a c t i v i t i e s d u r i n g c o n s t ruc t i o n p e ri o d , t h e r e s e r v o i r w a t e r l e v e l d u r i n g p r o j e c t o p e r a t i o n ， s u r f a c e w a t e r a n d u n d e r g r o u n d w a t e r B a s e d o n t h e s t a b i l i t y a n a l y s e s ，t h e p r o t e c t i v e me a s u r e s a n d p e r ma n e n t e n g i n e e r i n g s u p p o rti n g me a s u r e s a r e p r o p o s e d T h e s e t r e a t me n t me a s u r e s a r e a l s o r e i n f o r c e d a c c o r d i n g t o mo n i t o r i n g d a t a Ke y Wo r d s ： s l u mp ma s s ； s t a b i l i t y a n a l y s i s ； p e r ma n e n t s u p p o r t i n g ； m o n i t o ri n g ； T i n g z i k o u Wa t e r C o n t r o l P r o j e c t 中图分类号 ： T V 5 5 4 1 2 ( 2 7 1 ) 文献标识码 ： A 文章编号 ： 0 5 5 9 9 3 4 2 ( 2 0 1 4 ) 0 9 0 0 2 2 0 4 1 崩滑体基本特征 1 1 地貌 大 园 包 山 体 及 附 近 第 四 系 堆 积 为 古 滑 坡 堆 积 体 位 于 亭 子 口水 利 枢 纽 左 坝 肩 ，顺 河 向长 1 1 6 0 1 T I ， 东 西 宽 2 0 0 3 6 0 I n，为 横 展 型 ，面 积 约 2 8 x1 0 In ， 方 量 约 5 6 x1 0 In 。崩 滑 体 被 左 岸 非 溢 流 坝 段 切 割 成 上 、下 游 滑坡 体 。上 滑体 处 在 库首 段 ，靠 近发 电 引 水 管 口 和 泄 洪 冲 沙 底 孑 L 附 近 ，其 上 布 置 有 左 灌 渠 渠 首 建 筑 物 和 左 岸 管 理 码 头 ；下 滑 体 处 在 发 电 厂 房 、 进 厂公 路 、尾水 渠 及 下 游护 岸 左 侧 。崩 滑 体地 貌 形 态 分 明 ，后 缘 拉 裂 槽 宽 4 0 5 0 In，充 填 粘 土 及 块 石 ， 后 壁 为 白垩纪 砂 岩 与砂 质 粘 土岩 组 成 的 陡坡( 坡 度 大 于 3 0 。 ) 圈 椅 状 地 形 较 为 明 显 ：前 缘 为 陡 坡 ， 高 出 嘉 陵 江 枯 水 位 4 0 9 0 ru。 滑 体 表 面 总 体 为 阶 梯 状 平 台 。宽 2 0 3 5 1T I ，最 宽 可 达 8 0 i n，地形 平 缓 ，坡 度 5 。 8 。 ：滑 体 中部 大 园包 孤 立于 平 台上 ，高 出平 台约 2 5 In；滑 体后 部 内 侧 拉 裂槽 宽 3 0 5 0 In。 因后 期破 坏 ，滑 体 前 部 表 现 为 冲 沟与 崩 塌堆 积 大 块石 和 孤 石 ，少 数 为 整体 位 移 收稿 日期 ：2 0 1 4 0 7 1 7 作者 简介 ：林 向阳 ( 1 9 7 8 一) ，男 ，四川 广元 人 ，助 理T 程师 从事水工建筑物安全监测 与土建施工管理工作 ； 1 ； 1 3 7 加 l I J u 丁 J LJ， J I 、 Uq l O 二 上 上 l J t , i j 月月 ， F 目 f 叶 1 亡 I 7 2 IJ I 7 l ， x 一 r - i = j r - l J - - J 8 八 的松 动岩体 相 间分 布 。 崩滑 体 后 缘 山体 5 3 0 m 高 程 以上 为 一 鞍 状 山间 凹 地 ，集 水 面 积 约 1 0 k m。 。 雨 季 地 表 水 汇 集 沿 滑 体 后 壁 形 成跌 水 ，经 两 侧 冲 沟排 入 嘉 陵 江 。下 游 侧 冲 沟 规 模 较 大 ， 切 深 可 达 5 r n 。 1 - 2物 质 组成及 结 构 崩 滑 体 物 质 组 成 可 分 为 粘 性 土 夹 碎 块 石( A 类 )、块 石( B 类 )和 滑 移 松 动 岩 体( C类 )3类 。 A 类 主要 分 布 于 崩 滑 体 前 缘 及 中 、后 缘 的上 部 ：B 类 主 要 分 布 于崩 滑体 中 、后 缘 的下 部 ；C类 分 布 于 大 园 包 ， 前 缘 零 星 有 少 量 分 布 。 崩 滑 体 总 体 上 前 缘 薄 ， 往 中后 部 逐 渐 增 厚 ， 至 后 缘 附 近 最 厚 。 1 3 滑带 滑带 土 为 灰 绿 、紫 红 、浅 红 黄 灰 色 粘 土 ，软 塑 | 】 T 塑 状 ，含水 量 高或 局部 渗水 ，夹 磨 圆较 好 的砂 岩 及 粘 土 岩 角 砾 ， 厚 0 2 1 5 m， 滑 带 底 部 断 续 分 布 厚 0 2 1 0 c m 的 泥 。 滑 带 内 可 见 较 多 光 面 和 擦 痕 ， 滑 动 方 向 2 4 0 O 2 4 5 。 。 1 4水文 地质 崩 滑 体 后 缘 汇 z k域 面 积 约 1 X 1 0 1T I 。 大 量 的 地 表 水 汇集 使 滑 体 地表 水 文 网较 发 育 ，尤 其 是 滑体 两 侧 的 冲 沟切 割 深 度较 大 ，汇 集 并排 泄 地 表 水 。滑体 内 冲沟 、水塘 、水 田多见 。 2 稳定性评价 2 1 稳定 -陛计 算 依 据 S L 3 8 6 - 2 0 0 7 水 利 水 电 工 程 边 坡 设 计 规 范 推荐 的不 平 衡 推力 传 递 法 ，对崩 滑 体 进 行 稳定 性 计 算 。土体 物理 力 学 指 标 建 议 值 见 表 1 ，稳 定 性 计 算 结 果 见 表 2 。 由表 2可知 ，各 工况 稳 定 系数 均 大 于 S L 3 8 6 2 0 0 7规 定 取 值 ，滑 坡 整 体 稳 定 。 与 此 同 时 ，对 崩 滑 体 的抗 剪 强 度 参 数进 行 了敏感 性 分 析 ，在 内聚力 取 1 0、 1 2 、 1 4、 1 6 k P a和1 8 k P a， 内 摩 擦 角 取 8 5 。 、 1 0 5 。 和 1 2 5 。 时 ，其 安全 系数 均大 于 1 1 5，滑体 均处 于 稳 定 状 态 。 2 2稳定 性评 价 水 工 建 筑物 施 工 期 间 ，崩 滑 体地 段 因地 基 开挖 将 形 成 一定 高 度 的 土 质边 坡 。其 中 ，左岸 非 溢 流 坝 段 开 挖 所 涉 及 的 崩 滑 体 厚 度 约 2 0 m边 坡 开 挖 改 变 了 崩 滑 体 一 定 范 围 内 的 地 下 水 运 移 方 向 ，使 地 下 水 集 中 向 边 坡 坡 向 汇 集 ，并 在 外 界 因 素( 如 暴 雨 ) 的 诱 发 下 ，极 可 能 导 致 边 坡 失 稳 。 就 失稳 模 式 而 言 ， 边 坡 将 可 能产 生 牵 引 式滑 移 。但 不 会 整体 失 稳 。左 岸 厂 房 进 厂公 路 边 坡 开挖 对 崩 滑体 下 游 区前 缘 形 成 切 脚 ， 改 变 了 崩 滑 体 前 缘 地 下 水 运 移 方 向 ，地 下 水 集 中 向坡 体前 缘 坡 面 汇集 水力 坡 降增 大 ，在 暴 雨 的诱 发 下 ，有 可 能导 致 边 坡 失 稳 ； 由于 前 缘 切 脚 ， 崩 滑 体 整 体抗 滑 力 减 小 ，对 其 整体 稳 定 产生 不 利 影 响 。 此 外 。根 据 施 工 总 布 置 设 计 ，施 工 期 间 下 滑 体 前 缘 将 部 分 作 为 砂 石 堆 料 场 ，砂 石 堆 料 的 前 缘 压 载 作 用 ，对 崩 滑体 整 体 稳定 有 利 ，但 对 前 缘局 部 稳 定 却 产 生 不 利 影 响 。 由于崩 滑 体 紧靠 枢 纽 ，人 类 工 程 活 动频 繁 ，若 取 土切 坡 或 修建 构 筑 物 使其 前 缘 形成 临空 面 、施 工 弃 土堆 填 不 当等 ，都 可 能诱 发 滑 坡体 的失稳 ，其 失 稳模 式 以滑 体前 缘 发 生 变形 ，产 生 牵 引式 的 溯源 破 坏 为 初 始 特 征 。 水库 运 行 期 间 ，坝上 游 部分 受 库 水 位周 期 性 涨 落 的 影 响 ，稳 定 状 态 将 发 生 变 化 ，需 采 取 工 程 措 施 ； 表 1 土体物理力学指标建议值 蓄水前 蓄 静 止水位 水 后 水 位降落 自重+ 地表荷载+ 天然状态地下水 位 自重+ 地表荷载+ 暴 雨状态地下水位 自重+ 地表荷载+ 水库正常蓄水位 4 5 8 m+ 天然状态地下水位 自重+ 地表荷载+ 水库正常蓄水位 4 5 8 m+ 暴雨状态地下水位 自重+ 地表荷载+ 水库正常蓄水位 4 5 8 m 降至 4 3 8 m + 天然状态地下水位 自重+ 地 表荷载+ 水库正常蓄水位 4 5 8 m 降至 4 3 8 m + 暴雨状态地下水位 1 6 7 2 1 2 7 6 2 5 1 4 1 7 1 1 1 9 49 1 6 6 7 1 2 5 1 2 0 1 2 0 1 1 5 l -2 O 1 1 5 W a r e r P o w e r V o 1 4 0 N o 9 圜 由于大 坝 坝基 及 两岸 山体 设有 防渗 帷 幕 ，避 免 库水 绕 坝 渗漏 ，因 此崩 滑 体 下 游 区受 库 水 位 影 响 较 小 ， 其稳 定 性 主要 受 工 程 活动 、崩 滑 体 地 表荷 载 及 地下 水 等 因素 影 响 。 由于 现有 的稳定 条 件 被破 坏 ，也应 采 取 工 程 处 理 措 施 。 3 崩滑体工程防护措施 根 据 崩滑 体 稳定 性 分 析结 果 ， 同时考 虑 崩 滑 体 地 表 外 荷 载 分 布 情 况 ，对 崩 滑 体 采 取 如 下 治 理 措 施 ： 上 滑 体 被 淹 没 坡 面 修 整 后 采 用 预 制 混 凝 土 块 护 坡 。 下 滑体 下 伏 基 岩 内布 置“ 两 纵 三 横 ”地 下排 水 洞 排 水 ，上 游段 前缘 按 1 ： 2坡 比放 缓 ，坡 面 采 用 混 凝 土 格 构 锚 支 护 ； 下 游 段 前 缘 坡 脚 设 置 混 凝 土 抗 滑 挡 墙 支 挡 加 固 ， 墙 后 采 用 碎 石 土 回 填 ， 回 填 区 表 面 采 用 预 制 混 凝 土 格 构 支 护 。 崩 滑 体 表 面 布 置 地 表 排 水 沟 。 3 1 上 滑体 为 保 护 水下 崩 滑 体坡 面 水 位 变 幅 区不被 库 水 淘 刷 ，根据 波 浪 压力 计 算 结果 ，对 上 滑体 4 6 4 n l高程 以 下 坡 面 进 行 修 整 ， 修 整 坡 比 为 1 ： 8 1 ： 9 。 修 筑 后 坡 面 采 用 边 长 3 0 c m、 厚 1 5 C l T I 的 预 制 六 边 形 混 凝 土 块 支 护 ；其 下依 次铺 设 碎 石 垫 层( 厚 1 0 c m、粒 径 5 4 0 mm) 、粗 砂 垫 层( 厚 5 c m)及 土 工 布 。 3 2下 滑体 3 _ 2 1 上 游段 前缘 上 游 段( 近 坝 2 0 0 i n范 围 内 ) 崩 滑 体 前 缘 分 级 削 放 缓 坡 ，每 级 坡 高 8 IT I ，坡 比为 1 ： 2，马 道 宽 2 1 1 1 。坡 面 自下 而 上 依 次 铺 设 6 0 c m 厚 的粘 土 隔水 层 、塑 料 格 栅 及 混 凝 土 格 构 锚 进 行 支 护 。 混 凝 土 格 构 为 矩 形 ，长 宽 为 2 5 rex 2 5 11 1 ，格 构 梁 断 面 宽 高 为 3 0 c mx 4 0 c m，格 构 梁交 叉 部 位设 + 2 8锚 杆 ，长 度根据 崩 滑体厚 度 确定 ，一般 6 1 8 m。格 构 框 内植 草 固 土 ，格 构 顶 部 与 坡 顶 截 水 沟 衔 接 。 坡 面 浅 表 层 设 +5 6、深 6 m、间 距 2 5 rex 2 5 m 的排 水 孔 进 行 孑 L 内 保 护 ，材 料 为 塑 料 滤 水 管 外 包 工 业 过 滤 布 。 坡 脚 设 高 1 5 m、 顶 宽 0 5 i n、底 宽 1 3 IT I 的 混 凝 土 趾 墙 ，墙 面 坡 比 1 ： 0 5，墙 背 直 立 。 为确 保 墙 体 稳 定 ， 根据 墙基 岩 体 条件 适 当 布设 4 ) 2 8基 础插 筋 ，插筋 入 岩 深 度 3 i n；墙 后 设 厚 3 0 c m、 粒 径 2 5 c m 的 反 滤 碎石 层 ：墙 体预 埋 +7 6、间距 2 5 1T I 的 P VC管作 为 排 水 孑 L。趾 墙 与 厂 房 左 侧 边 坡 开 口线 之 间 设 宽 2 m 的 马 道 3- 2 _ 2下游段 左 岸进 厂 公 路 施 工 开 挖 导 致 下 滑 体 前 缘 切 脚 。 同 时施 工期 下 滑 体 下游 段 砂 石堆 料 使 前缘 局 部 发 生 失稳 。根据 砂 石 系统 堆 载 需要 ，下 滑 体下 游 段 前缘 采 取 挡 墙进 行 支 护 ，挡 墙 设计 取 天 然 地下 水( 相 当 l 婆 曩 Wa r e r P o e r V o 1 4 0 N o 9 于 7 5 饱 和地 下 水 )和 饱 和地 下 水 中不 利 工况 作 为 设 计 工 况 。 根 据 GB 5 0 3 3 0 - 2 0 0 2 建 筑 边 坡 工 程 技 术 规 范，设计 挡墙 支挡 力取局 部稳 定剩 余下 滑推 力 和土 压 力 的 较 大 值 ，挡 墙 抗 滑 稳 定 安 全 系 数 取 1 3，抗 倾 覆稳 定安 全系数 取 1 6 。滑体前 缘采 用混 凝 土抗 滑挡 墙支 挡 。A 区和 B区挡墙 高 8 9 I n，C区 6 7 i n ，高 度 可 根 据 崩 滑 体 前 缘 开 挖 坡 高 适 当 调 整 。 墙 顶 宽 l IT I ，墙 面 坡 度 1 ： 0 5 5，墙 背 上 部 直 立 ， 下 部 设 一 衡 重 台 。墙 基设 2排 3根 +3 2 、排距 2 I T I 、桩 长 1 6 5 1T I 、 深入 基岩 1 5 IT I 的锚 筋 桩 。为确保 墙体 稳定 ，根 据墙 基岩 体条 件 ，可 适 当布 设 + 2 8和 4 , 3 2基 础捕 筋 ，入 岩 长 度 分 别 为 3 m 和 5 1T l 。 墙 后 设 厚 3 0 c n l 、粒 径 2 5 c l n的 反 滤 碎 石 层 。 墙 体 内 预 埋 西 7 6、间 距 2 5 i l l 的 P VC管作 为排 水 孑 L 。挡墙 与 开挖 坡 面间采 用 碎石 土 回填 。其 中 ，B区 挡墙 后 回填 区 表 面坡 比为 1 ： 3， 表 面 铺 设 厚 6 0 c m 的粘 土 隔 水 层 、塑 料 格 栅 及 1 0 mx 1 0 m ( 长 宽 )的菱 形 预 制混 凝 土 格构 ，格 构 主 梁 断 面 宽 X 高 为 2 5 c mx 2 0 c m，次 梁 为 2 0 c mx 2 0 c n l 。 格 构 框 内植 草 固 土 ， 格 构 顶 部 与 坡 顶 截 水 沟 衔 接 。C 区挡墙 后碎 石 土 回填至 墙 顶 高程 与 成 品堆 料 场相 接 ， 回填 区表 面 浇 筑 厚 1 5 c m 的 混 凝 土 保 护 层 。 由于下 滑体 下游 段 支 挡结 构 是 根据 砂 石 系 统 布 置 情 况 设 计 的 ，故 在 施 工 中 严 格 控 制 了 砂 石 堆 料 范 围及堆 料 高 度 ，严 禁堆 料 超 高 ，同时 加 强 了对 该段 坡 体变 形监 测 ，避 免 了滑体 失稳 。 3 3地 下排水 系统 地 下 排 水 系 统 由地 下 排 水 洞 及 洞 内 排 水 孑 L ( 仰 孔 )组 成 。下 滑体 下伏 基 岩 内设“ 两 纵 三横 ”地 下 排 水 洞 。 其 中 ，后 缘 山 体 侧 设 一 纵 向 排 水 洞 和 排 水 孔 幕 ，以拦 截 山体 补 给 的地 下 水 ：存 距 滑体 前 缘 约 2 0 0 1 T I的 滞 水 丰 厚 处 另 设 一 纵 向 排 水 洞 和 排 水 孔 幕 ，主要 拦 截 和 降低 滑体 内 的地下 水 位 。为疏 排 洞 内 汇 水 ，在 纵 向 排 水 洞 下 游 末 端 设 一 横 向 排 水 洞 ； 同 时 ，在 崩 滑 体 较 厚 的 大 园 包 附 近 设 两 横 向 排 水 洞 和 排 水孔 幕 ，并 与两 纵 向排 水 洞相 连 通 。排 水 洞 净 断 面 尺寸 2 0 mx 2 5 m，城 门洞 形 总长 1 7 3 1 m。 地 质 条 件 好 的 洞 段 采 用 6 c m 厚 的 素 喷 混 凝 土 支 护 ， 局 部 地 质条 件 较 差 的洞 段 采用 3 0 c m 厚 的钢 筋 混 凝 土 衬 砌 或 喷 锚 支 护 。 喷 锚 支 护 混 凝 土 喷 厚 为 1 2 c m， 采 用镀锌铁丝 网 ，网 目为 8 c mx l 2 c m；挂 网锚杆 采用 西2 5 、长 2 1T I 的 砂 浆 锚 杆 ，锚 杆 间 距 1 5 I T I 。洞 底 底 板 厚 3 0 c m，两侧 设 排 水 沟 ，断 面 为 1 5 c mx l 5 c m。 滑体 中部( 距 前缘 1 5 0 m 左右 )至 后缘 区域 滑 体 厚 度 较 大 ，地 下 排 水 洞 内排 水 孔 型 式 采 用 I型 ， 即 在 洞顶 钻 设 两 排 仰 孔 ，深 度 平 均 为 2 5 m、 9 l 、 7口_ r u 1 =， 7 J 7 V I I I 、 I ru 丁 J u， J I Ul l D - 二上 上 I 口， 1 ， | ， F 弓 卜 P 1 而C I T - U I l ， xJ一1 _士， 口 J 壬 日 八 孔距 2 5 m。两侧 洞 壁各 设 1排 辅 助浅 排 水孑 L深 1 m、+5 6、孔 距 3 m。滑 体 中部 至前 缘 区域 滑体 厚 度 较 小 ，排 水 孔 型式 采 用 型 ，即在 地 表 沿 洞轴 线 钻 设1排 垂 直 孑 L，孔 深 平 均 约 为 2 3 m、西9 1 、孔 距 1 5 m。地 表孑 L口采 用砂 浆封 堵 ，封堵 长 度 3 m。排水 孔 全 孑 L 采 用 塑 料 滤 水 管 外 包 工 业 过 滤 布 进 行 孔 内 保 护 。 3 4地表 排水 系统 根 据 崩 滑 体 的地 形 地 貌 在 距 滑 体 边 界 3 5 m 外 设 周 边 截水 沟 ，拦 截 崩 滑体 后 缘 的地 表 汇水 。截 水 沟 为底 宽 1 0 m、顶 宽 2 0 m、深 1 0 m 的梯 形 断 面 ， 沟 壁 厚 0 3 m ，采 用 C 2 0混 凝 土 浇 筑 。 截 水 沟 依 地 形 开 挖 设 置 ，两 边 沿 崩 滑 体 外 侧 下 延 与 3号 公 路 涵 管 连 接并 汇人 河 床 。截水 沟沟 底 平顺 ，坡 比不 小 于 1 ，两 侧 较 陡 处 设 置 台 阶 式 跌 水 。 结 合 崩 滑 体 地 表 天 然 冲沟 及 低 洼 地 、池 塘 等 。 修建 树状 地 表排 水 系统 ，排水 沟 为底 宽 0 3 m、顶宽 0 7 m、 深 0 4 m 的 梯 形 断 面 ，沟 壁 厚 0 2 m。 采 用 C 2 0混 凝 土 浇 筑 。 3 5进厂 公 路边 坡 进 厂公 路 左 侧 边 坡 分 四级 开 挖 ，每 级 开挖 坡 高 为 7 1 5 m， 开 挖 坡 比 为 1 ： 6 7 1 ： 0 7 2，马 道 宽 度 一 般 2 0 m。考 虑 到 崩 滑 体 治 理 工 程 中 地 下 排 水 洞 的施 工 ，第 二 级 马道 宽度 取 6 IT I 。为 提高 边 坡 表 层 松 动 带 的 整体 性 ，加 固边 坡 浅 部 卸 荷裂 隙分 割 块 体 ，同 时兼 顾坡 面 挂 网的要 求 ，在边 坡 表 面布设 系统 锚杆 。 根 据 开 挖 坡 比 和 卸 荷 带 深 度 上 部 两 级 边 坡 坡 顶 布置 2排 +2 8、长 1 5 m 的 锁 口砂浆 锚 杆 ，坡 面布 置 d ) 2 8、长 1 2 m 的支 护砂 浆( 兼 挂 网 )锚 杆 。锚杆 间 距 2 5 IT I x 2 5 m： 下 部 两 级 边 坡 坡 顶 布 置 2排 +2 8、长 1 2 0 m 的 锁 口砂 浆 锚 杆 。坡 面 布 置 +2 8、 长 9 0 l t l的 支护 砂 浆( 兼 挂 网 )锚 杆 ，锚 杆 间距 为 2 5 mx 2 5 m，梅 花形 布 置 。锚 杆 均 为全 长 粘 结砂 浆 锚 杆 。 为 防 止 岩 体 进 一 步 风 化 和 减 少 入 渗 ， 边 坡 表 面 采 用机 编 镀 锌 铁 丝 网挂 网喷 混凝 土 防护 措 施 ，网 目 8 e mx1 2 C lT I ， 混 凝 土 喷 厚1 0 e m。 坡 面 设 西5 6、 排 距 2 5 mx 2 5 m、 仰 角 1 0 。 、 深 3 0 m 的 排 水 孔 ， 排 水 孑 L 边 坡 坡 脚 处 2排 排 水 孑 L 深 1 2 0 m 以 疏 排 边 坡 浅 表层 基 岩 渗 水 。排 水 孑 L 在 穿 过地 质 缺 陷 、强 风 化 岩 体 的孔 段 ，视 具体 情 况 采 取 孔 内保 护 ，材 料 为 塑 料 滤 水 管 外 包 工 业 过 滤 布 。各 级 马 道 上 设 宽 深 为 0 3 mx 0 2 I n的排 水 沟 ，坡 脚 设 1 0 mx1 0 m 的排 水 沟 ，排 水 沟 与 坡 面 排 水 沟 相 连 。 4 崩滑体监测 4 1 监 测 布置 在 大 园 包 选 取 5个 观 测 断 面 ， 共 布 设 1 9个 水 平 位 移 测 点 、 1 9个 垂 直 位 移 测 点 、8支 多 点 位 移 计 和 1 3个 测 斜 孔 ， 以 观 测 边 坡 变 形 。 在 左 岸 缆 机 平 台 上 布设 2个监 测 断面 ，共计 布设 4个 水平 位移 测 点 、4 个 垂直 位移 测点 、4个 测斜 孔 。 4 2 检 查 内容 ( 1 ) 开 挖 坡 面 及 平 硐 内 岩 体 有 无 挤 压 、错 动 、 松 动 和 鼓 出 。 ( 2 ) 表 面 裂 缝 出 现 的 位 置 、 规 模 、 延 伸 方 向 及 变 化情 况 ，断层 出露 处上 、下 盘有 无错 动 。 ( 3 ) 坡 面 有 无 异 常 的 升 降 变 形 和 滑 动 ，其 发 生 的 时 间 、位 置 、形 态 、 幅 度 。 ( 4)局 部 楔 形 体 有 元 滑 动 迹 象 。 ( 5 ) 塌 方 或 滑 坡 发 生 的 时 间 、位 置 、 形 态 及 体 积等 。 ( 6 )地 表 截 流 沟及 排水 沟 是 否 通 畅 ，排 水 系统 是 否正 常 ，渗水 量 及浑 浊度有 无变 化 。 ( 7) 地 下 水 露 头 变 化 情 况 及 物 化 特 征 。 ( 8 ) 安 全 监 测 设 施 的 完 好 程 度 ，有 无 受 到 爆 破 或其他 人 为 的损 坏 。 5 结语 ( 1 )崩 滑 体前 缘 部 分 因左 岸 非 溢流 坝 段 、厂 房 及 进 厂 公 路 布 置 削 坡 切 脚 施 工 ，采 取 喷 锚 、 挡 墙 、 格构 支护 及排水 孔 措施后 ，滑带无 滑移 剪 出迹象 。 ( 2 )下 滑 体下 伏 基 岩 内的“ 两 纵三 横 ”地 下 排 水 洞 、 地 表 后 缘 外 侧 环 向 截 水 沟 及 滑 体 地 表 树 状 排 水沟 有效 降低 地下 水位 和减 少地 表水 下渗 。 ( 3 )崩 滑 体各 部 设 计 安装 的安 全监 测 仪 器 均 能 有 效 监 测 崩 滑 体 表层 、深层 滑 移及 地 下 水 位 情 况 。 监 测 结 果 表 明 施 工 期 大 园 包 崩 滑 体 比较 稳 定 。但 运行 期 受 环境 因素 改 变影 响 ，建议 加 强对 监 测 仪 器 的 日常 维 护 ，及 时 整 编 分 析 监 测 数 据 ， 掌 握 变 化 趋 势 。对 支 护及 排 水 设 施进 行 定 期巡 视 检查 ，定 期 清 理 、疏 通 。若 出现 滑 移剪 出迹 象 时 ，要及 时进 行 补 强 加 固 或 除 险 加 固 。 参考文献 ： 1 梅凤翔 工程力学 M 北京 ：高等教育出版社 ，2 0 0 3 2 刘汉东 ，姜彤 岩土力学 M 郑州 ： 黄河水利 出版社 ， 2 0 1 2 3 殷世华 岩土工程安全监 测手册( 第 二版) M 北京 ：中国水利 水电 出版社 ， 2 0 0 8 4 王克生 ，罗森 ，王辉文 亭子 口水 利枢纽 工程大 园包 崩滑体综 合治理施工综述 J 水力发电 ， 2 0 0 9 ，3 5 ( 1 0 ) ： 3 5 3 6 5 卢增木 ，刘权庆 邹德 兵大 园包崩滑体 前缘变形及 稳定性分 析 J 土工基础 ， 2 0 1 3 ( 6 ) ： 3 2 3 3 ，3 7 ( 责任编 辑杨健 ) W a t e r P o w e r V o 1 4 0 N o 9 困
