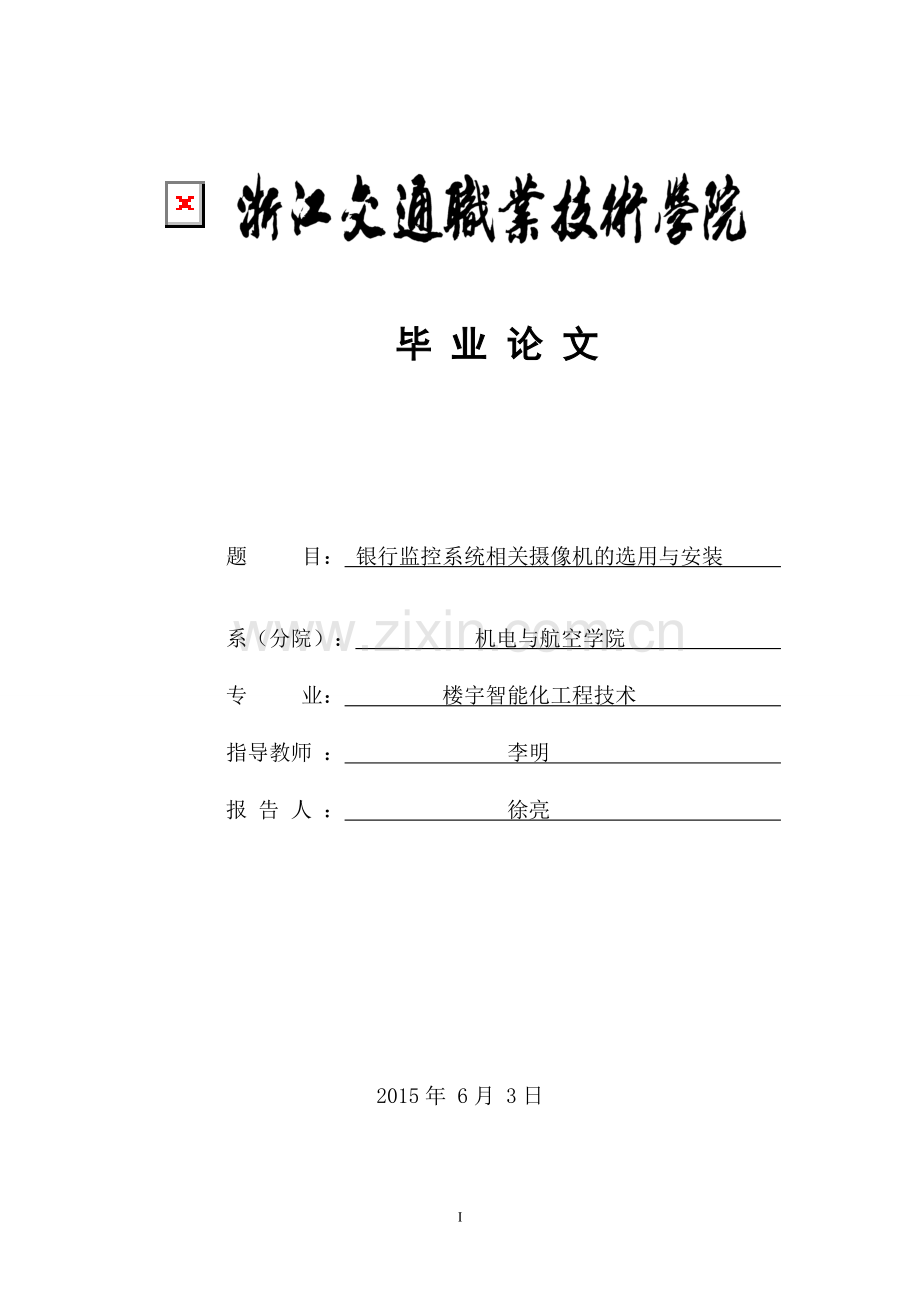

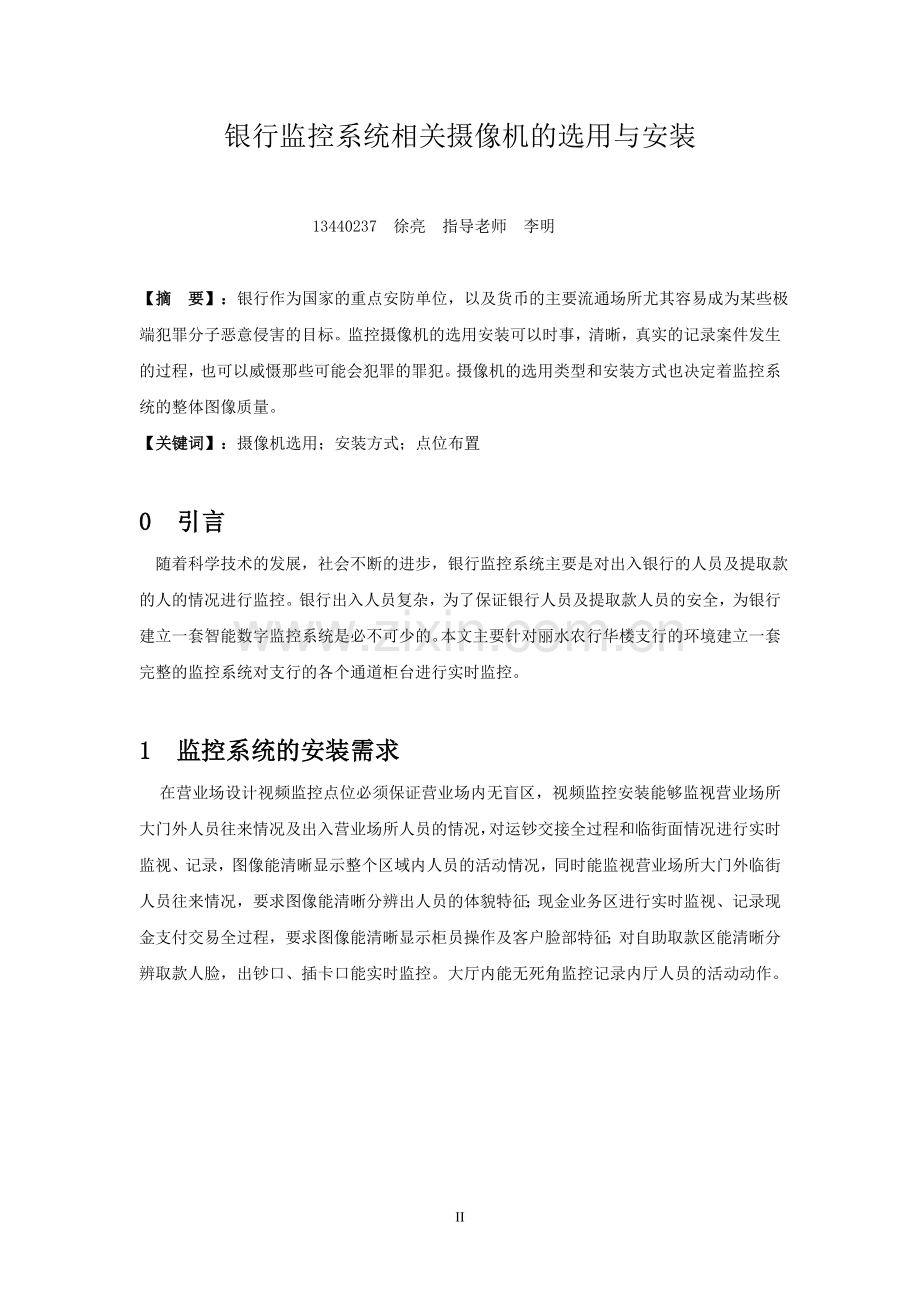

毕 业 论 文 题 目： 银行监控系统相关摄像机的选用与安装 系（分院）： 机电与航空学院 专 业： 楼宇智能化工程技术 指导教师 ： 李明 报 告 人 ： 徐亮 2015年 6月 3日银行监控系统相关摄像机的选用与安装 13440237 徐亮 指导老师 李明【摘 要】：银行作为国家的重点安防单位，以及货币的主要流通场所尤其容易成为某些极端犯罪分子恶意侵害的目标。监控摄像机的选用安装可以时事，清晰，真实的记录案件发生的过程，也可以威慑那些可能会犯罪的罪犯。摄像机的选用类型和安装方式也决定着监控系统的整体图像质量。【关键词】：摄像机选用；安装方式；点位布置0 引言 随着科学技术的发展，社会不断的进步，银行监控系统主要是对出入银行的人员及提取款的人的情况进行监控。银行出入人员复杂，为了保证银行人员及提取款人员的安全，为银行建立一套智能数字监控系统是必不可少的。本文主要针对丽水农行华楼支行的环境建立一套完整的监控系统对支行的各个通道柜台进行实时监控。1 监控系统的安装需求 在营业场设计视频监控点位必须保证营业场内无盲区，视频监控安装能够监视营业场所大门外人员往来情况及出入营业场所人员的情况，对运钞交接全过程和临街面情况进行实时监视、记录，图像能清晰显示整个区域内人员的活动情况，同时能监视营业场所大门外临街人员往来情况，要求图像能清晰分辨出人员的体貌特征；现金业务区进行实时监视、记录现金支付交易全过程，要求图像能清晰显示柜员操作及客户脸部特征；对自助取款区能清晰分辨取款人脸，出钞口、插卡口能实时监控。大厅内能无死角监控记录内厅人员的活动动作。图1 华楼支行整体概况图工程环境概况： 该网点营业场所面积约有220平方米左右，房屋结构为砖混框架，网点营业场内格局将分布有3个现金柜口、1个营业内厅、1个营业大厅、1个自助银行、1个等候区,押运车押运时停靠在网点前门。因为该网点位于市中心地带，所以客户量较大，所以对监控要求较高。图2 监控系统原理图 2 摄像机的选型 2.1 摄像机型号选择说明 现金柜台采用彩色摄像机DH-IPC-HF8301E，该款网络摄像机分辨率高,分辨率高，图像清晰、细腻；在ATM机上采用海康DS-2CC592P-DG1彩色针孔摄像机，该摄像机外形小巧，可隐蔽装；考虑到经济适用的原则，营业内厅环境，选用网络半球摄像机DH-HDC-HDB3200，在银行周边采用红外摄像机DS-FCA0701-VIA。2.2 设备选型 在设备的选型上考虑设备的性能、安装、价格及操作和外观等方面，从而选择了大华DH-HDC-HDB3200网络半球摄像机、DS-FCN2052-VIA半球摄像机、海康DS-2CC592P-DG1针孔摄像机、DH-IPC-HF8301E枪机。选择以上几款摄像机是因为他们的分辨率高，图像清晰。并且大华DH-HDC-HDB3200网络半球摄像机可以在晚上没有灯光的条件下也可以看清图像，并且清晰度也较高；海康针孔摄像DS-2CC592P-DG1其体积较小，可以很方便的安装在ATM机里面，而且图像清晰、细腻、真实。2.3 具体监控点布置表：安装区域摄像机数量机位摄像机型号设定运行模式一层3现金临柜DH-IPC-HF8301E实时录像，枪机4现金临柜内厅DH-HDC-HDB3200实时录像，半球1加钞间1DS-FCN2052-VIA实时录像，半球1加钞间2DH-HDC-HDB3200实时录像，半球8ATM正面及出钞口DS-2CC592P-DG1动态录像，针孔2防护舱DH-HDC-HDB3200动态录像，半球1自助大厅1DS-FCN2052-VIA动态录像，半球1自助大厅2DH-HDC-HDB3200动态录像，半球8营业大厅DH-HDC-HDB3200实时录像，半球1二道门外DH-HDC-HDB3200实时录像，半球1二道门DH-HDC-HDB3200动态录像，半球 整个监控工程总共用了31个摄像机，内厅安装8个摄像机，其中3个DH-IPC-HF8301E枪机、5个DH-HDC-HDB3200半球摄像机；外厅安装9个DH-HDC-HDB3200半球摄像机，自助取款区安装14个摄像机，其中8个DS-2CC592P-DG1针孔摄像机，4个DH-HDC-HDB3200半球摄像机和2个DS-FCN2052-VIA半球摄像机 2.4 摄像机安装具体位置 对于一个网点，针对银行的安全等级划分，将其大致将其分为内厅、外厅、自助区3个区域来安装摄像机，对于摄像机的安装，位置应将其安装在房间里一个角落中以保证照射的角度最大，单独一个房间内使用2个摄像机对照模式，防止产生盲区。 内厅总共需要安装8个摄像机，因为对现金柜台的清晰度要求较高，所以柜台采用DH-IPC-HF8301E网络枪式摄像机，安装在柜员斜后方的顶上，照射范围调整为1个柜员位置的整个范围，采用1对1的照射方式，保证可以清晰显示整个交易全过程；现金柜全景采用DH-HDC-HDB3200网络半球摄像机对照的方式，摄像机安装在内角落顶上对照以保证内厅内无死角，二道门、设备间和保险箱位置也采用DH-HDC-HDB3200网络半球摄像吸顶安装。主要照射的是进门出，可以清晰看到进入人员的脸部特征。 外厅总共用了7个DH-HDC-HDB3200网络半球摄像机，因为半球摄像机的照射范围为广角，所以每两个摄像机以对照的方式吸顶安装以保证营业大厅内全方位无死角能看见厅内人员的走动极其动作。其中一个摄像机对准正大门采集人脸图像。 华楼支行附行式自助区域，有4台ATM机，取款区有4个位，则需要8个DS-2CC592P-DG1针孔摄像机采集ATM机的正面图像和出钞图像，因为银行用的是怡化的ATM机，则摄像机则可以直接用AB胶水直接将其固定在ATM机的预留孔上。加钞间内采用1个DS-FCN2052-VIA半球摄像机和1个网络半球摄像机吸顶安装，对照，防止产生盲区。 取款区全景采用1个DH-HDC-HDB3200和1个DS-FCN2052-VIA半球摄像机，防护舱则需要2个DH-HDC-HDB3200半球摄像机。其中防护舱上的摄像机居中安装在2个防护舱的顶上，对2个防护舱进行监控。3 摄像机的安装3.1 网络枪式摄像机的安装 准备好工具和零件：涨塞、螺丝、改锥、小锤、电钻等必要工具；按事先确定的安装位置，检查好涨塞和自攻螺丝的大小型号，试一试支架螺丝和摄像机底座的螺口是否合适，测试电缆是否畅通。打开护罩上盖板和后挡板抽出固定金属片，将摄像机固定好，将电源适配器装入护罩内； 复位上盖板和后挡板，理顺电缆，固定好，装到支架上在，在网线上做好水晶头插入网络摄像机的网络插口中，确认固定牢固后将电源适配器的电源输出插头插入监控摄像机的电源插口，并确认牢固度。把电缆的另一头接入控制主机，确保牢固接通监控主机和摄像机电源，通过监视器调整摄像机角度到预定范围。3.2 网络半球摄像机的安装 将网线做好水晶头，并且插入网络半球的网络接口上，并且固定，摄像机的电源线通过2芯线接到后端12V电源适配器上，其中摄像机电源线的红色芯线接12V电源的正极，屏蔽层接到电源的负极，用绝缘胶布包好。将接好电源和视频信号的摄像机用自攻螺丝固定到天花板上或者石膏板上，如果固定在可移动的石膏板上的时候，应该在石膏板的上方加一块木头固定螺丝，不然很容易脱落。摄像机固定好后，把镜头的角度对准需要照射的位置，然后通过监控监视器或者便携式工程宝微调范围和清晰度。3.3 彩色摄像机的安装 彩色摄像机和网摄像机的差别在于它所使用的视频传输介质，网络摄像机用的传输介质是网线，而普通彩色摄像机用的是视频线。所以网络摄像机的接触端是水晶头而彩色摄像机用的是视频BNC头。安装彩色摄像机的时候只需要接好视频传输端，电源端和网络摄像机一样使用的是12V电源。3.3 摄像机调节 普通安装好摄像机后需要调节其范围角度及清晰度。调节的时候应该根据现场的环境差异对摄像机的清晰度和范围角度调节。首先调节的是范围，根据需要对一个摄像机进行调节范围，拧松摄像机镜头上后面的螺杆左右摆动需找适当的范围然后固定，开始调节清晰度，在范围确定好后可直接调节清晰度，只要将清晰度调到最高就行；然后就可以开始调角度，如果不调节角度则会出现图像歪倒的现象。 网络摄像机安装好之后可以在后端（硬盘录像机）上进行调节它的清晰度、范围、角度等方面，所以网络摄像机安装好之后只需将大概位置摆正，其余细节方面可以在后端调节。3.3 安装注意事项 在安装摄像机的时需要注意几点，12V的电源不能反接，如果电源反接了，则会出现2芯电源线发烫，甚至烧掉；视频信号线的屏蔽线不能和芯线短路，如若短路则摄像机安装好后没有图像；视频电缆BNC插头和摄像机的插头对接后需要焊接一下，不然很容易出现无图像的问题。3.4 摄像机选型错误或安装错误解决方法 摄像机的选型关系到其可用性，如果选型错误将会产生和预期不一样的效果。如果在现金柜台使用半球摄像机，那么摄像机将失去自动补光的效果，或者补光效果没那么好，这种情况下就需要更换摄像机为枪式摄像机； 摄像机的安装位置决定了摄像机照射范围的大小及清晰度的高低。如果在一个大厅内摄像机安装位置过于靠前，那么在摄像机的后方就会产生很大的盲区、如果安装位置过于靠后那么清晰度不会达到最高。此时就需要调整摄像机的位置或者再添加一路摄像机补全盲区。 总结：针对丽水农行做出的监控摄像机的选型针对的是其安装环境，场所复杂程度。本文根据银行对监控系统摄像机的要求结合楼支行的环境做出的选型及其安装位置仅针对本支行使用，保证了该网点的监控系统对支行监控的图像的清晰度高，照射范围全，没有盲区。参考文献1 沈佩钧. 安防摄像机分辨力指标分析和测试方法探讨J. 安防科技,20112 卢志国. 视频监控系统中的电磁干扰及抗干扰措施J. 有线电视技术,2008 3 方言. 监控摄像机的合理选择J. 安防科技,2003 4 宋舒涵. 监控摄像机测试技术的研究J. 智能建筑 2012 5 鹤岗 光治.摄像机产品规格的解读机评价方法J. 中国交通信息产业,2007 6 冯勇智. 对银行安防产品选型工作的几点思考J. 金融电子化 2010 8.7 孙国锋. 视频安防监控工程及施工中的几点见解J. 黑龙江科技信息 2011 8 姜志祥 谢雪勇. 自助银行安防技术运用与探索J. 金融电子化 2011 9 黄永鑫.关于监控摄像机在实际应用环境下监视效果分析研究J.科技信息,2010 VIII
