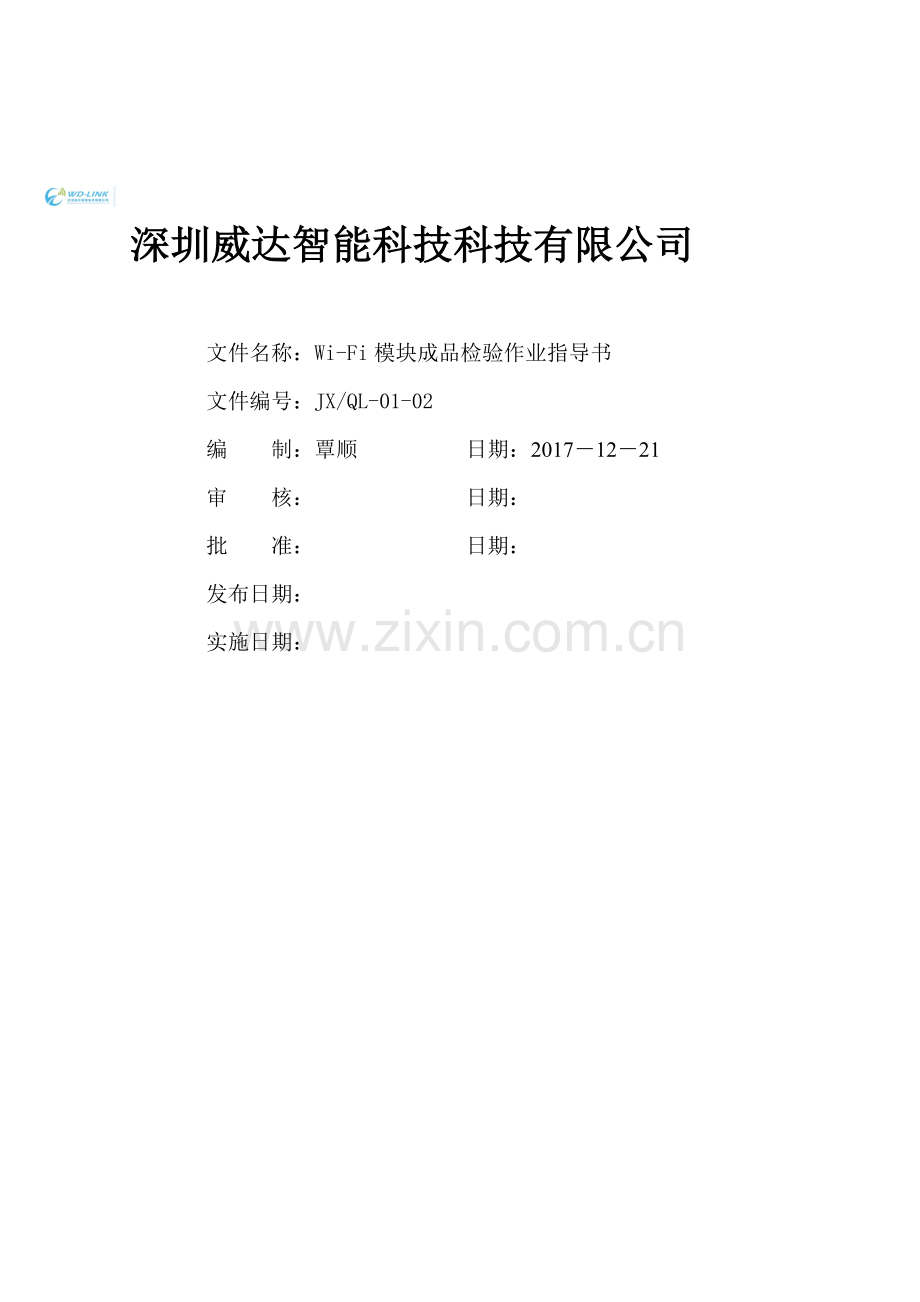

深圳威达智能科技科技有限公司

文件名称：Wi-Fi模块成品检验作业指导书
文件编号：JX/QL-01-02
编 制：覃顺 日期：2017－12－21
审 核： 日期：
批 准： 日期：
发布日期：
实施日期：

深圳威达智能科技有限公司

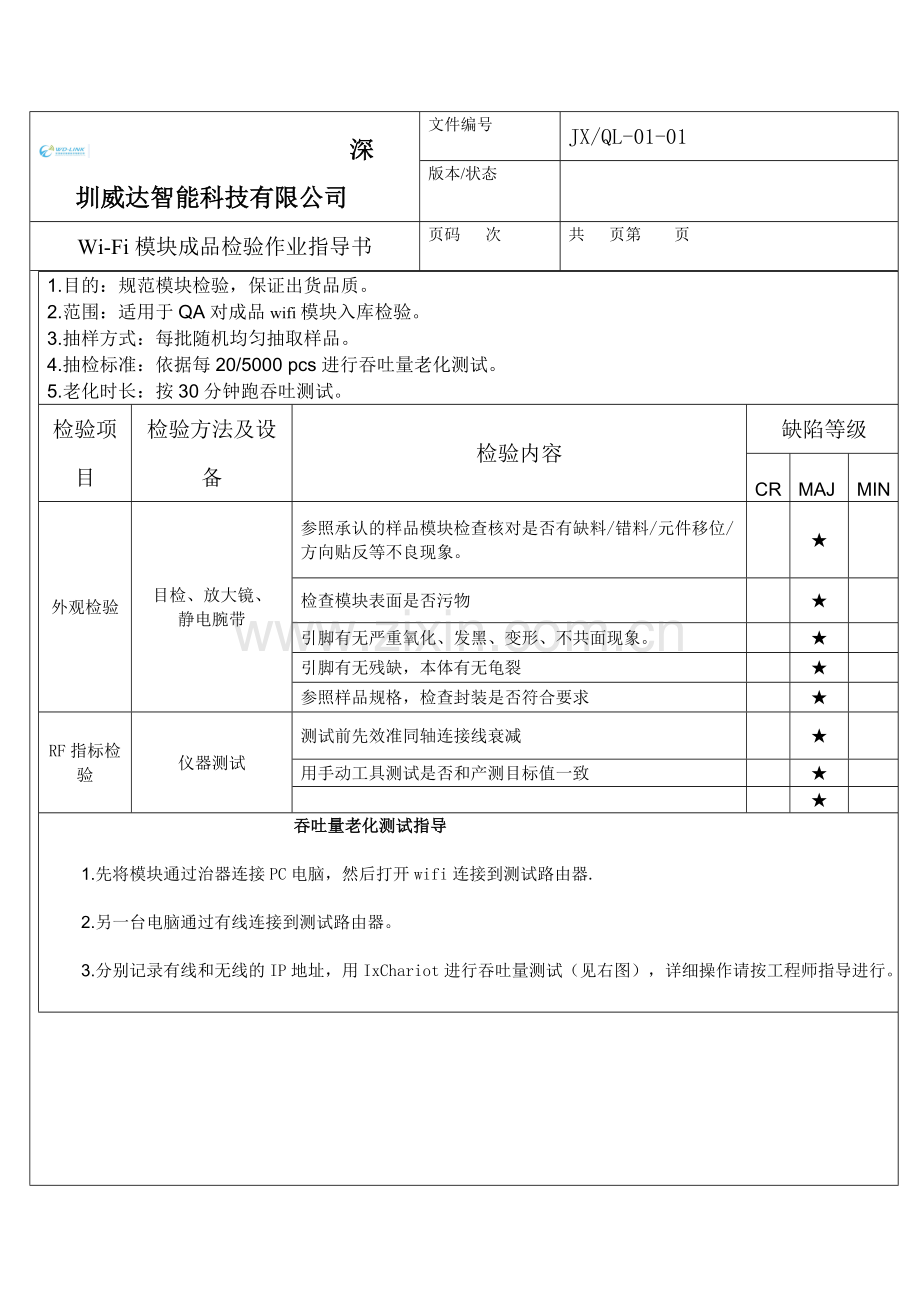

文件编号
JX/QL-01-01
版本/状态

Wi-Fi模块成品检验作业指导书
页码 次
共 页第 页
1.目的：规范模块检验，保证出货品质。
2.范围：适用于QA对成品wifi模块入库检验。
3.抽样方式：每批随机均匀抽取样品。
4.抽检标准：依据每20/5000 pcs进行吞吐量老化测试。
5.老化时长：按30分钟跑吞吐测试。
检验项目
检验方法及设备
检验内容
缺陷等级
CR
MAJ
MIN
外观检验
目检、放大镜、
静电腕带
参照承认的样品模块检查核对是否有缺料/错料/元件移位/方向贴反等不良现象。

★

检查模块表面是否污物

★

引脚有无严重氧化、发黑、变形、不共面现象。

★

引脚有无残缺，本体有无龟裂

★

参照样品规格，检查封装是否符合要求

★

RF指标检验
仪器测试
测试前先效准同轴连接线衰减

★

用手动工具测试是否和产测目标值一致

★

★

吞吐量老化测试指导

1.先将模块通过治器连接PC电脑，然后打开wifi连接到测试路由器.

2.另一台电脑通过有线连接到测试路由器。

3.分别记录有线和无线的IP地址，用IxChariot进行吞吐量测试（见右图），详细操作请按工程师指导进行。
