镁渣混凝土的早期抗裂.pdf

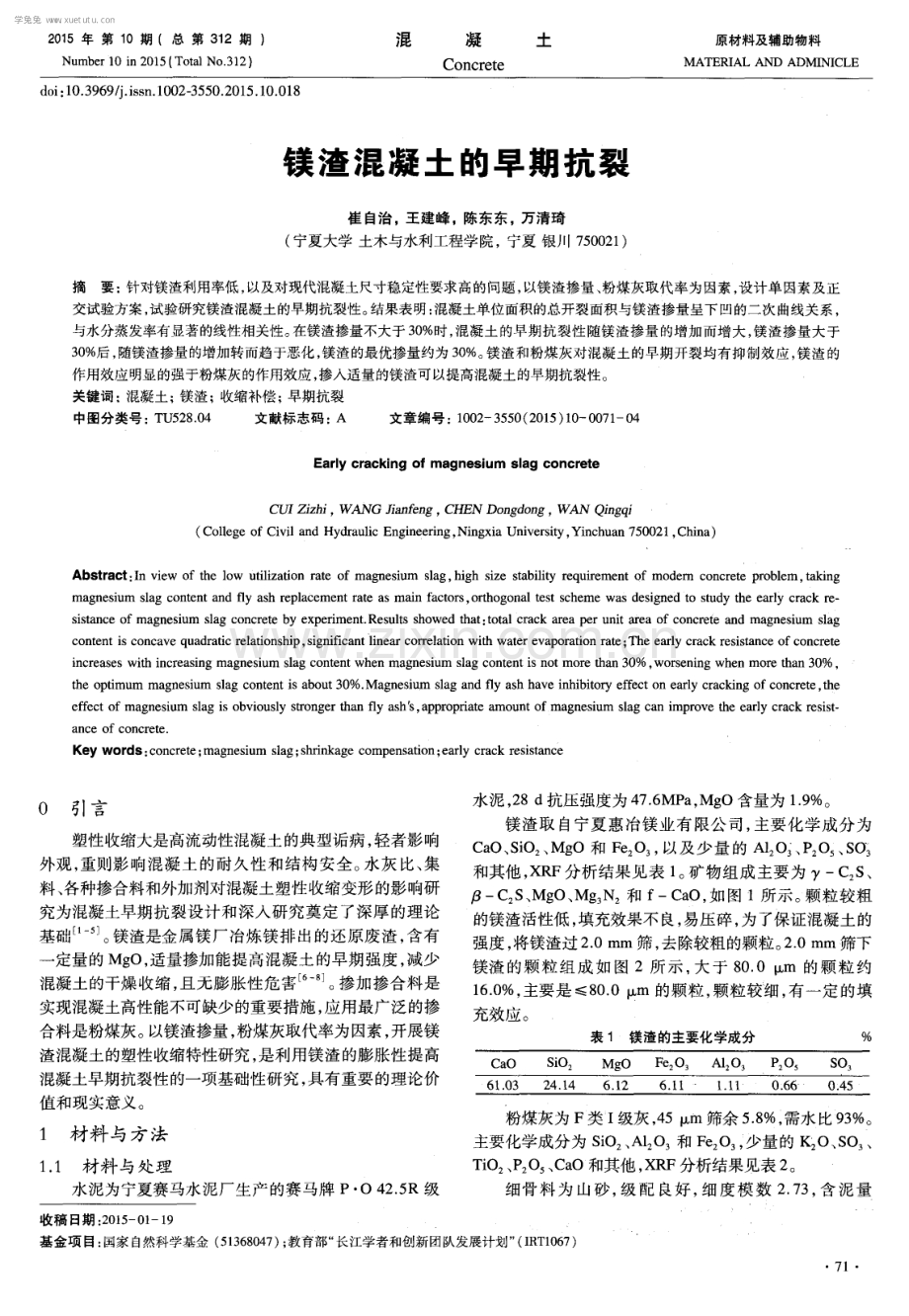

2 0 1 5年 第 1 0期 (总 第 3 1 2 期 ) Nu mb e r 1 0 i n 2 0 1 5( T o t a l No 3 1 2 ) 混 凝 土 Co n c r e t e 原材料及辅助物料 M ATERI AL AND ADM I NI CL E d o i ： 1 0 3 9 6 9 i s s n 1 0 0 2 3 5 5 0 2 0 1 5 1 0 0 1 8 镁渣混凝 土的早 期抗裂 崔自治，王建峰。 陈东东，万清琦 ( 宁夏大学 土木与水利工程学院， 宁夏 银川 7 5 0 0 2 1 ) 摘要： 针对镁渣利用率低 ， 以及对现代混凝土尺寸稳定性要求高的问题 ， 以镁渣掺量 、 粉煤灰取代率为因素， 设计单因素及正 交试验方案， 试验研究镁渣混凝土的早期抗裂性。 结果表明 ： 混凝土单位面积的总开裂面积与镁渣掺量呈下凹的二次 曲线关系， 与水分蒸发率有显著的线性相关性。 在镁渣掺量不大于 3 0 时， 混凝土的早期抗裂性 随镁渣掺量的增加而增大， 镁渣掺量大于 3 0 后 ， 随镁渣掺量的增加转而趋于恶化， 镁渣的最优掺量约为 3 0 。 镁渣和粉煤灰对混凝土的早期开裂均有抑制效应， 镁渣 的 作用效应明显的强于粉煤灰的作用效应， 掺入适量的镁渣可以提高混凝土的早期抗裂性。 关键词 ： 混凝土； 镁渣； 收缩补偿 ； 早期抗裂 中图分类号： T U 5 2 8 0 4 文献标志码： A 文章编号 ： 1 0 0 2 3 5 5 0 ( 2 0 1 5 ) 1 0 0 0 7 1 0 4 Ea r ly c r a c k i n g o f ma g n e s i u m s la g c on c r e t e CU Z i z h i ，WA NG J i a n f e n g， C HE N Do n g d o n g，WA N Q i n g q i ( C o l l e g e o f Ci v i l a n d Hy d r a u l i c E n g i n e e n n g， Ni n g x i a Un i v e r s i t y， Yi n c h u a n 7 5 0 0 2 1 ， C h i n a ) Abst r a c t： I n v i e w o f t h e l o w u t i l i z a tio n r a t e o f ma g n e s i u m s l a g， h i g h s i z e s t a bi l i t y r e q u i r e me n t o f mo d e m c o n c r e m p r o b l e m ， t a k i n g ma g n e s i u m s l a g c o n t e n t a n d fly a s h r e pl a c e me n t r a t e a s ma i n f a c t o r s ， o r t ho g o n a l t e s t s c he me wa s d e s i g n e d t o s t u d y t h e e a r l y c r a c k r e s i s t a n c e o f ma g n e s i u m s l a g c o n c r e t e b y e x p e r i me n t Re s u l t s s h o we d tha t ： t o t a l c r a c k a r e a p e r un i t a r e a o f c o n c r e t e a nd ma g n e s i u m s l a g c o n t e n t i s c o nc a v e qu a d r a ti c r e l a t i o ns h i p， s i g n i fic a n t l i n e ar c or r e l a t i o n wi t h wa t e r e v a po r a t i o n r a t e； Th e e a r l y c r a c k r e s i s t a n c e o f c o n c r e t e i n c r e a s e s wi th i n c r e a s i n g ma g n e s i u m s l a g c o n t e n t wh e n ma g ne s i u m s l a g c o n t e nt i s no t mo r e tha n 3 0 ， wo r s e n i n g wh e n mo r e t h a n 3 0 ， t h e o pt i mu m ma g n e s i u m s l a g c o n t e n t i s a b o u t 3 0 M a g ne s i u m s l a g a n d fly a s h h a v e i nh i b i t o r y e f f e c t on e a r l y c r a c k i n g o f c o nc r e t e， the e f f e c t o f ma g n e s i u m s l a g i s o b v i o u s l y s t r o n g e r than fly a s h a p p r o p ria t e a mo un t o f ma g n e s i u m s l a g c a n i mp r o v e the e a r l y c r a c k res i s t - a n c e of c o n c r e t e Key wor ds： c o n c r e t e； ma g n e s i u m s l a g； s h r i n ka ge c o mpe ns a t i o n； e arl y c r a c k r e s i s t a n c e O 引 言 塑性收缩大是高流动性混凝土的典型诟病， 轻者影响 外观 ， 重则影 响混凝土 的耐久性 和结构 安全 。 水灰 比、 集 料 、 各种掺合料和外加剂对混凝 土塑性收缩变形的影响研 究为混凝土早期 抗裂设计和深入研究 奠定 了深厚 的理论 基础 。 。 镁渣是金 属镁 厂冶炼镁排 出的还 原废渣 ， 含有 一 定量 的 Mg O， 适量掺加能提 高混凝 土的早期强度 ， 减少 混凝土的干燥收缩 ， 且无膨胀 性危害 。 掺加掺合料 是 实现混凝土高性能不可缺少的重要措施， 应用最广泛的掺 合料是粉煤灰 。 以镁渣掺量 ， 粉煤灰取代率为因素 ， 开展镁 渣混凝 土的塑性收缩特性研究 ， 是利用镁渣 的膨胀性提高 混凝土早期抗裂性的一项基础性研究 ， 具有重要的理论价 值和现实意义。 1 材料与方 法 1 1 材料 与处理 水泥为宁夏赛马水 泥厂生产的赛 马牌 P O 4 2 5 R级 水泥 ， 2 8 d 抗压强度为 4 7 6 MP a ， Mg O含量为 1 9 。 镁渣 取 自宁夏惠冶镁 业有 限公 司， 主要 化学成 分为 C a O、 S i O 、 Mg O和 F e 2 03 ， 以及少 量 的 A1 O j 、 P 2 O 、 s o； 和其他 ， X R F分析结果见 表 1 。 矿物组成 主要 为 C S 、 一 C ： S 、 Mg O、 Mg ， N 和 f C a O， 如 图 1 所 示。 颗粒 较粗 的镁渣活性低 ， 填充效果不 良， 易压碎 ， 为 了保证混凝土 的 强度 ， 将镁渣过 2 0 m m筛 ， 去除较粗的颗粒 。 2 0 m m筛下 镁渣 的颗 粒 组 成 如 图 2所 示 ， 大 于 8 0 0 m 的颗 粒 约 1 6 0 ， 主要是 8 0 0 m 的颗粒 ， 颗粒较细 ， 有 一定的填 充效应。 表 1 镁渣的主要化学成分 粉煤灰为 F类 I 级灰 ， 4 5 m筛余 5 8 ， 需水 比 9 3 。 主要化学成分为 S i O 2 、 A 1 2 O 3 和 F e 2 O 3 ， 少量 的 K z O、 S O 、 T i O 、 P ： O 、 C a O和其他 ， X R F分析结果见表 2 。 细骨 料 为 山 砂 ， 级 配 良好 ， 细 度 模 数 2 7 3 ， 含 泥 量 收稿 日期 ： 2 0 1 5 0 卜 1 9 基 金项 目： 国家 自然科学基金 ( 5 1 3 6 8 0 4 7 ) ； 教育部“ 长江学者和创新 团队发 展计划 ” ( I R T 1 0 6 7 ) 71 学兔兔 w w w .x u e t u t u .c o m 2 5 。 粗骨料为 5 2 5 m i l l 连续级配碎石 ， 压碎指标 5 8 ， 含泥量 0 6 。 巷 撰 I5 a y- C S ，b口- C2 S ，c Mg O，d Mg N2 ，e f - Ca O a I Iji1 3 0 3 5 4 0 图 1 镁渣的 X R D 粒 径 p , m 图2镁渣的颗粒组成 表 2 粉煤灰的主要化学成分 S i O2 AI 2 O3 F e 2 O3 K2 O S O3 Ti O2 P2 O5 Ca O 4 9 1 8 2 9 1 8 1 O 5 3 7 5 3 08 2 1 1 1 6 4 0 4 9 泵送剂 由聚羧酸高性能减水剂和葡萄糖酸钠缓凝剂 配制而成 ， 减水率 2 0 。 试验用水为洁净 自来水。 1 2试 验 方 法 性收缩裂缝较为严重 的混凝土 。 故 以 C 3 0混凝土 为研究 对象 ， 分别设计 k ( 3 ) 正交试验和单 因素试验方案。 正交 试验方案 以镁渣掺量 m和粉煤灰取代率，为因素 ， 研究镁 渣与粉煤灰复合对混凝土塑性收缩性能的作用规律 、 重要 性次序和最优组合 ， 因素水平见表 3 ， 其中 e 1 、 为空白列。 单因素试验方案 ， 固定 粉煤灰取代率为 2 5 ， 镁渣掺量分别 设 0 、 1 0 、 2 0 、 3 0 和 4 0 等 5个水平， 目的能在较详细 的 水平上研究镁渣掺量对混凝土塑性收缩性能的作用规律。 表 3正交试验方案的因素与水平 粉煤灰取代率为粉煤灰与胶凝材料用量 的比值 ， 等量 取代水泥 ， 镁渣掺量 为镁渣 与胶凝 材料用量 的比值 。 粉煤 灰等量取代水泥已使 昆 凝土的强度有所损失， 镁渣的活性 低 ， 若作为活性掺合料取代水泥会进一步加剧混凝土 的强 度损失 。 镁渣颗粒 细， 掺人混凝土会使细组分增加 ， 一定程 度的影响混凝土 的工作性。 鉴于此 ， 将镁渣作 为部分细骨 料等量取代砂子 ， 以防止 对混凝 土 的工 作性 产生 明显影 响 ， 同时也为粉煤灰引起的混凝土 的强度损失给予一定 的 补偿。 参考文献 6 8 ， 同时兼顾镁渣混凝土 的和易性 和 力学性能 ， 设 置各 因素 的水平 范 围。 混 凝 土 的配制 强度 3 8 2 MP a ， 单位用水 量 1 8 0 k g ， 水胶 比 0 5 2 ， 砂 率 4 4 ， 泵 送剂掺量 0 8 ， 单 因素试验方 案混凝 土各项材料用量列 C 3 0混凝土是工程 中最为常用的混凝土 ， 也是产生塑 于表 4 ， 正交试验方案混凝土各项材料用量列于表 5 。 表 4单因素试验方案混凝土各项材料用量 混凝 土的塑性 收缩试 验按 照普通 混凝 土长期性 能和 耐久性试验方法标准 G B T 5 0 0 8 2 -2 0 0 9 进行。 2结果 与分析 2 1 单 因素试验结果分析 单因素试验结果 列于表 6 ， 单 位面积 的裂缝 数 目 C 、 7 2 单位 面积上的总开裂面积 C 、 水分蒸发率 E 与镁渣掺量 m的关系 ， 以及总开裂面积 c 与水分蒸发率 E 的关 系示 于图 3 。 表 6和图 3可知 ， 镁 渣掺量不 大于 3 0 时 ， 随镁渣 掺 量的增加 ， 混凝土的最大裂缝宽度逐渐减小 ， 由 0 4 m m 以 上减少到 0 2 m m 左右 ， 单位面积 的裂缝数 目、 单位面积上 学兔兔 w w w .x u e t u t u .c o m 的总开裂面积、 平均开裂面积和水分蒸发率均减小。 镁渣 掺量达到 4 0 时， 单位 面积上 的总开裂 面积 、 平均开裂 面 积和水分蒸发率均转而增大 ， 出现 1 2条较宽 的裂缝 。 可 见 ， 镁渣 的最优掺量约为 3 0 ， 此 时混凝土 的塑性收缩 变 形最小 。 镁渣掺量为 3 0 时 ， 混凝土表面的裂缝细微 ， 单位 面积的裂缝数 目 1 0条 m ， 总开裂面积 1 0 0 m m2 m ， 平 均开裂面积 0 9 ， 二者有很好 的 相关性 。 单位面积上的总开裂 面积与水分蒸发率呈线 性关 系 C = 1 0 6 1 2 E 一 2 7 8 6 ， 相关系数 R = 0 9 8 6 1 0 9 ， 二 m1 ( a ) 裂缝数 目与镁渣掺量的关系 者的相关性很好 。 从 图3 ( a ) 、 ( c ) 的趋势看 ， 裂缝数 目与镁 渣掺量有一定 的线性相关性 ， 但不如总开裂面积与镁渣 掺 量的相关性好 。 表 6单因素试验结果 0 5 1 0 1 5 2 0 2 5 3 0 3 5 4 0 m ( b ) 总开裂面积与镁渣掺量的关系 ( c ) 水分蒸发率与镁渣掺量的关系 图 3 镁渣的单因素效应 2 2 正 交试验结果分析 正交试验结果列于表 7 ， 单位 面积上 的总开裂 面积与 水分蒸发率 的关系示于 图 4 ， 水分蒸发率 E 、 单位 面积 的 裂缝数 目 c 、 单位 面积 上 的总开裂 面积 c 的趋 势示 于 图 5， 极差图示于图 6。 表 7正 交试验 结果 由图 4可见 ， 镁渣与粉煤 灰复合 ， 混凝土单位 面积上 的总开裂面积与水分蒸发率 之间仍保持很好 的线性相关 性 ， 可见混凝土 的塑性 收缩 主要 由失水引起 ， 可通 过水分 蒸发率间接评价混凝土的早期抗裂性能 。 E J ( k g m ) ( b ) 总开裂面积与水分蒸发率的关系 E ( k g m ) 图 4总开 裂面 积与水 分蒸 发率 的关 系 由图5可见 ， 镁渣与粉煤灰复合， 混凝土的水分蒸发 率 、 位面积 的裂缝数 目和总开裂 面积均随镁渣掺量和粉煤 灰取代率的增加而减小， 与粉煤灰取代率近似呈线性关 系， 与镁渣掺量呈非线性关系 ， 镁渣掺量 0 - 2 0 ， 减小 幅度 大 ， 镁渣效应高 ， 镁渣掺量 2 0 - 4 0 ， 减小 幅度小 ， 镁渣效 应低 。 单 因素试验所得 镁渣 的最优掺 量约为 3 0 ， 为4 0 时混凝土早期抗裂性恶化 ， 正交试验 因与粉煤灰复合有所 改善 ， 表现 出镁渣掺量为 2 0 4 0 时 ， 混凝 土的早期抗裂 性有所提高 。 由图6 可见 ， 镁渣 掺量 的作用极 差最大 ， 明显 的高 于 73 如 如 如 如 O 学兔兔 w w w .x u e t u t u .c o m ( a ) 水分蒸发率 f b ) 裂 缝数 目 74 f c ) 总开裂 面积 图5 效应趋势图 F ( a ) 水分蒸发率 ( c ) 总开 裂面积 图 6效应 极差 图 粉煤灰取代率 的作用极差 ， 空 白列 的极差均较小 。 说 明镁 渣掺量 的作用效应 明显的大于粉煤灰取代率 的作用效应 ， 试验误差小 。 镁渣掺量是主要因素 ， 粉煤灰取代率次之。 镁渣 中的 Mg 。 N ： 、 轻烧 Mg O和 f C a O， 水化 后产生 有限的体积膨胀 ， 一 定程度 补偿 了混凝 土 的塑性 收缩 变 形。 镁渣颗粒较细集料细 ， 保水性好 ， 能有效减小混凝土 的 泌水和水分蒸发 ， 抑制混凝 土因失水引起 的塑性 收缩 ， 早 期抗裂性提高 。 但若镁渣掺量过大 ， 混凝土 中的细组分过 多 ， 面层浆液增大 ， 水分相对集 中于面层 ， 增大 了混凝土开 裂的风险 ， 早期抗裂性降低。 粉煤灰参与水化反应 的速度和程度远低于水泥 ， 取代 部分水泥 ， 体系的水化反应进程放缓 ， 水化需水量减少 ， 混 凝土的收缩减小。 优质粉煤灰可使混凝土 的和易性 改善 ， 均匀性和密实性提高 ， 也一定程度的抑制 了混凝土的塑性 收缩变形。 方差分析结果列于表 8 。 正交试验方案 L q ( 3 ) 置信度 为 9 0 、 9 5 、 9 9 时 ， 对 应 的 F ( 2 ， 4 ) 分别 为 4 3 、 6 9 、 1 8 0。 表 8 方差分析 由表 8可见 ， 镁渣与粉煤灰复合 ， 镁渣 的作用 为极 显 著水平 ， 粉煤灰的作用为一般或显 著水平 ， 镁渣对混凝 土 早期抗裂性的影响明显的大于粉煤灰 的影响 ， 但粉煤灰的 影响也不容忽视。 3 结 -F e ( 1 ) 镁渣和粉煤灰均可提高混凝土的早期抗裂性 ， 镁 渣 的作用效应明显 的大于粉煤灰的作用效应 ， 镁渣掺量是 主要因素， 粉煤灰取代率次之。 ( 2 ) 镁渣的最优掺量与粉煤灰取代率有关 ， f =2 5 时 镁渣的最优掺量约为 3 0 。 ( 3 ) 混凝土的位面积 的总开裂面积 与镁渣掺量呈下凹 的二次曲线关系， 与水分蒸发率呈很好的线性相关性。 参考文献 ： 1 王善民， 衣书正 ， 杨琴 水泥用量及水灰比对路用水泥混凝土 塑性收缩的影响 J 交通科技， 2 0 0 8 ( 6 ) ： 5 7 5 9 1- 2 3谢咸颂 骨料体系对混凝土早期抗裂性能影响的试验研究E J 0 工业建筑 ， 2 0 1 0 ， 4 0 ( 5 ) ： 9 2 9 5 E 3 3张苹， 王坤， 李秋义 大掺 量矿物掺合料混凝土早期抗裂性能 研究 J 混凝土 ， 2 0 1 2 ( 1 ) ： 7 1 7 3 4 3崔东霞 ， 费治华 ， 姚海婷 粉煤灰与化学外加剂对高性能混凝 土开裂性能的影响 J 混凝土与水泥制品， 2 0 1 1 ( 4 ) ： 6 9 5 刘小艳 ， 金丹， 刘开琼 掺再生微粉混凝土的早期抗裂,Ivt J - 建筑材料学报， 2 0 1 0 ， 1 3 ( 3 ) ： 3 9 8 4 0 8 下转第 7 7页 学兔兔 w w w .x u e t u t u .c o m 性指数高于 7 d活性指数 ， 主要是 由于粉煤 灰后期 火山灰 效应的发挥 。 运用测 得石灰石粉试验胶砂 7 、 2 8 d的抗 折 强度 比上对 比试验 的纯水泥胶砂 的抗折强度 的百分数得 到 的石灰石粉试验胶砂 7 、 2 8 d 抗折强度 比如 图 4 。 巷 丑 鹱 搐 2 3 4 试 样编号 图 4石灰石 粉 的抗折 强度 比 图 4所示石灰石粉 7 、 2 8 d抗折强度 比与活性指数规 律不尽一致。 可能是 由于试验用 的石灰石粉来 自不同的品 种 ， 导致其化学成 分以及细度等都有差异 ， 对试 验结果有 一 定的影响 。 3 结论 ( 1 ) 通过分析掺不同品种石灰石粉 的水泥胶砂 7 、 2 8 d 的抗压强度和抗折强度 ， 得到各组石灰石粉样品对水泥水 化效应不尽 相同 ， 适 当细度 的石灰石 粉能促 进水 泥 的水 化 ， 但 细度过大反而会减缓水泥 的水 化。 根据其 7 d的活 性指数均大于 2 8 d的活性指数得到石灰石粉能促进水泥 早期水化 。 ( 2 ) 试验取 自不 同品种 的石灰石样品 ， 通过与粉煤灰 对 比研究得到石灰 石粉 的 7 d的活性指数均 大于 同条件 下 的粉煤灰 7 d的活性指数 ， 但其 2 8 d的活性指数均小于 粉煤灰2 8 d的活性指数表明石灰石粉只是对水泥早期水化 具有促进作用， 而对后期水化的促进作用不及粉煤灰显著。 ( 3 ) 石灰石粉 7 、 2 8 d活性指数均远 小于 同条件下粉 煤灰 2 8 d的活性指数 ， 相对 粉煤灰 ， 石灰石 粉的活性并不 高。 试验胶砂各龄期的抗折强度 比对 比表 明活性指数与抗 折强度比的关系具有不确定性， 有待进一步研究。 参考文献： 1 L O L L I N I F ， R E D A E L L I E， B e r t o l i n i L E f f e c t s o f P o r t l a n d c e me n t r e p l a c e me nt wi t h l i me s t o n e o n the p r o p e r t i e s o f h a r d e n e d c o n c r e t e J C e m e n t a n d C o n c r e t e C o mp o s i t e s ， 2 0 1 4 ， 4 6 ： 3 2 4 O 2 侯云芬， 黄天勇 石灰石粉和粉煤灰对混凝土强度和耐久性的 影响 J 粉煤灰综合利用， 2 0 1 2 ， 6 ： 2 5 2 9 上接第 7 4页 6 周健 ， 崔自治 ， 周康 镁渣取代部分细骨料对混凝土抗压 强度 的作用效应研究r J 混凝土， 2 0 1 2 ( 9 ) ： 5 4 5 6 7 崔自治， 周康， 李潇， 等 镁渣细骨料混凝土的强度特性研究 J 混凝土 ， 2 0 1 3 ( 6 ) ： 6 7 6 9 8 李姗姗， 崔自治 镁渣对 C 3 0 混凝土塑性收缩的作用效应研究 J 中国农村水利水电， 2 0 1 4 ( 6 ) ： 1 5 8 1 6 0 3 H U A NG T Y， H O U Y F P e rf o r m anc e o f c o m p o u n d c e m e n t i t i o u s ma t e r i a l c o mpo u n d e d wi th c l i n k e r a n d l i me s t o n e p o wd e r a n d c o a l a s h C E c o l o g i c a l E n v i r o n me n t a n d T e c h n o l o g y o f C o n c r e t e ， 2 0 1 1 ( 8 ) ： 1 4 21 4 7 4 - 1 P I P I L I K A K I P ， B E A Z I Z A T S I O T I M T h e a s s e s s m e n t o f p o r o s i t y and p o r e s i z e d i s tr i b u ti o n o f l i m e s t o n e P o r t l a n d c e men t p a s t e s J C o n s t r u c t i o n B u i l d i n g Ma t e r i a l s ， 2 0 0 9 ， 2 3 ( 5 ) ： 1 9 6 6 1 9 7 0 5 阎培渝， 陈志城 含不同矿物掺合料的高强混凝土的自收缩特 性E J 工业建筑 ， 2 0 1 1 ， 4 1 ( 6 ) ： 1 2 4 1 2 7 6 肖佳， 金勇刚， 勾成福， 等 石灰石粉对水泥浆体水化特性及孔 结构的影响 J 中南大学学报 ： 自然科 学版 ， 2 0 1 0 ， 4 1 ( 6 ) ： 23 1 32 3 2 0 1- 7 王雨利， 蔡基伟 ， 杨雷 ， 等 石灰石粉对砂浆耐磨性能的影响及 作用机理 J 建筑材料学报， 2 0 1 4 ， 1 7 ( 2 ) ： 2 7 0 2 7 3 8 袁航， 谢友均 石灰石粉细度对混凝土性能的影响 J 粉煤灰， 2 0 0 9 ( 2 ) ： 1 3 1 5 9 李化建， 赵国堂， 谢永江， 等 石灰石粉作为混凝土矿物掺合料 的研究r J 铁道建筑， 2 0 1 2 ( 4 ) ： 1 3 5 1 3 8 1 O 3 梁济丰， 吕磊， 田艳凤 双掺石灰石粉和粉煤灰混凝土静态力 学性能研究 J 混凝土， 2 0 1 3 ( 1 1 ) ： 7 9 8 2+ 8 7 1 1 曹双梅， 李建华 石灰石粉取代部分水泥在混凝土中的试验研 究 J 混凝土与水泥制品， 2 0 1 3 ( 4 ) ： 8 4 8 6 1 2 G O N Z AL E Z M A， I R A S S A R E F E f f e c t o f l i m e s t o n e f i l l e r o n th e s u l f a t e r e s i s t a n c e o f l o w C 3 A P o r t l a n d c e m e n t J C e m e m t C o n c r l e t e R e s e a r c h ， 1 9 9 8 ， 2 8 ( 1 1 ) ： 1 6 5 5 1 6 6 7 1 3 H A R T S H O R N S A， S H A R P J H， S WA MY R N T h a u ma s i t e f o r m a ri o n i n P o r t l a n dl i me s t o n e c e m e n t p a s t e s J C e m e m t C o n c r l e t e R e s e ar c h ， 1 9 9 9 ， 2 9 ( 8 ) ： 1 3 3 1 1 3 4 0 1 4 3 肖佳 ， 王建华 ， 陈雷 ， 等 水泥 一 石灰石粉胶凝材料在硫酸盐侵 蚀下的破坏机理 J 中南大学学报： 自然科学版， 2 0 0 9 ， 4 0 ( 1 ) ： 2 3 0 2 3 5 1 5 李丽华， 刘数华 石灰石粉对水泥石抗酸性侵蚀机理的影响研 究 J 人民长江， 2 0 1 4 ， 4 5 ( 1 2 ) ： 7 7 8 0 r, 1 6 肖佳， 郭庆伟， 成丹， 等 水泥 一 石灰石粉胶凝材料早期开裂性 能研究r J 混凝土 ， 2 0 1 4 ( 4 ) ： 5 8 +1 1 第一作者 联系地址 联 系 电话 孙冰( 1 9 7 9一) ， 女， 副教授 ， 博士 ， 主要从事岩石力学 与工程检测方面的研究。 湖南省衡阳市蒸湘区常胜西路2 8 号 南华大学城市建 设学院( 4 2 1 o o o ) 1 3 78 9 37 5 2 9 8 9 G B T 5 0 0 8 2 -2 0 0 9 ， 普通混凝土长期性能和耐久性能试验方 法 s 北京： 中国建筑工业出版社， 2 0 0 9 ： 6 1 6 3 第一作者： 崔自治( 1 9 6 3 一) ， 男， 硕士 ， 教授， 主要从事材料研究。 联系地址： 宁夏大学土木与水利工程学院( 7 5 0 0 2 1 ) 联 系电话 ： 1 3 9 9 5 0 9 0 5 3 3 77 知 卯 引 学兔兔 w w w .x u e t u t u .c o m
