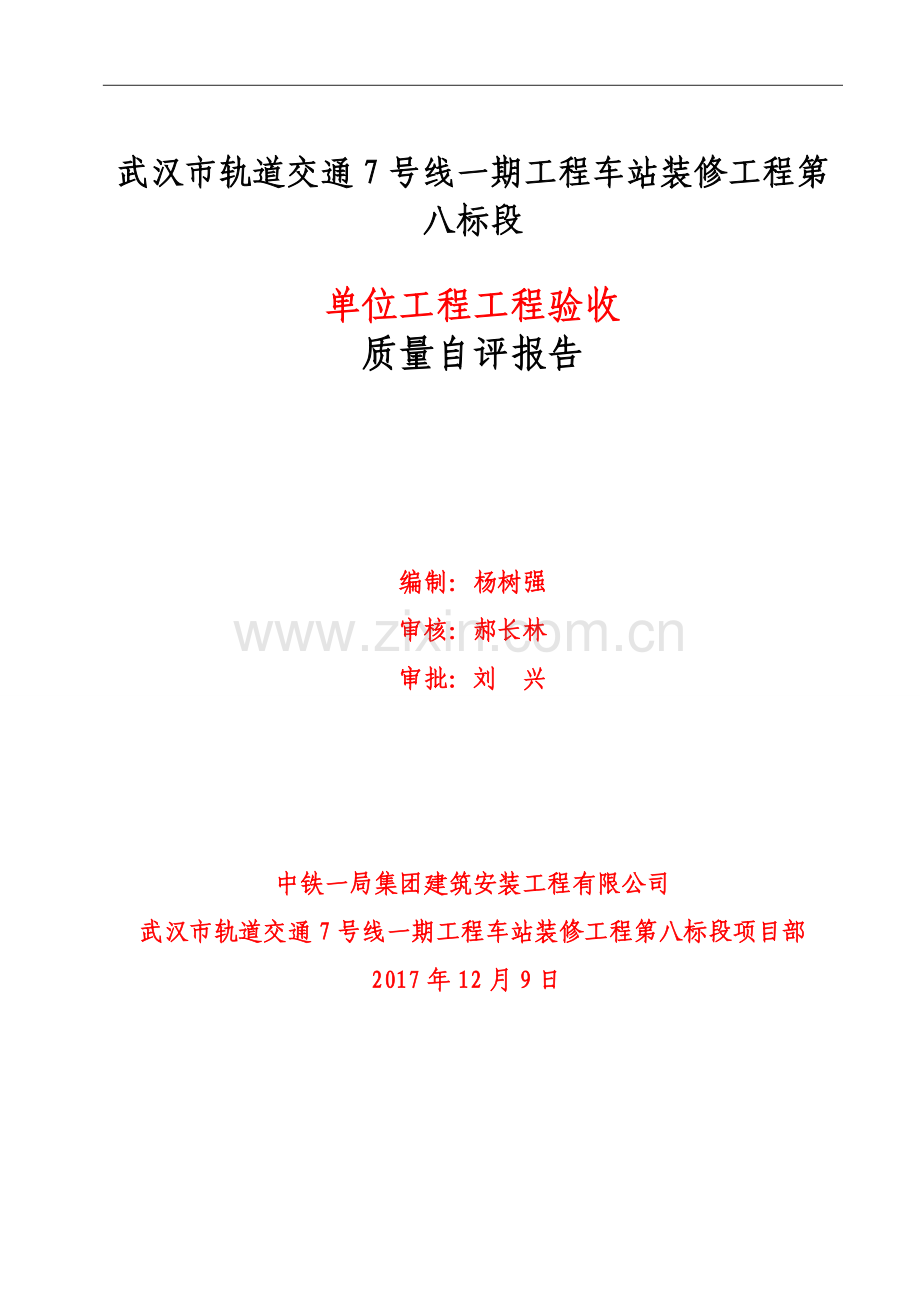

武汉市轨道交通7号线一期工程车站装修工程第八标段

单位工程工程验收
质量自评报告

编制：杨树强
审核：郝长林
审批：刘 兴

中铁一局集团建筑安装工程有限公司
武汉市轨道交通7号线一期工程车站装修工程第八标段项目部
2017年12月9日

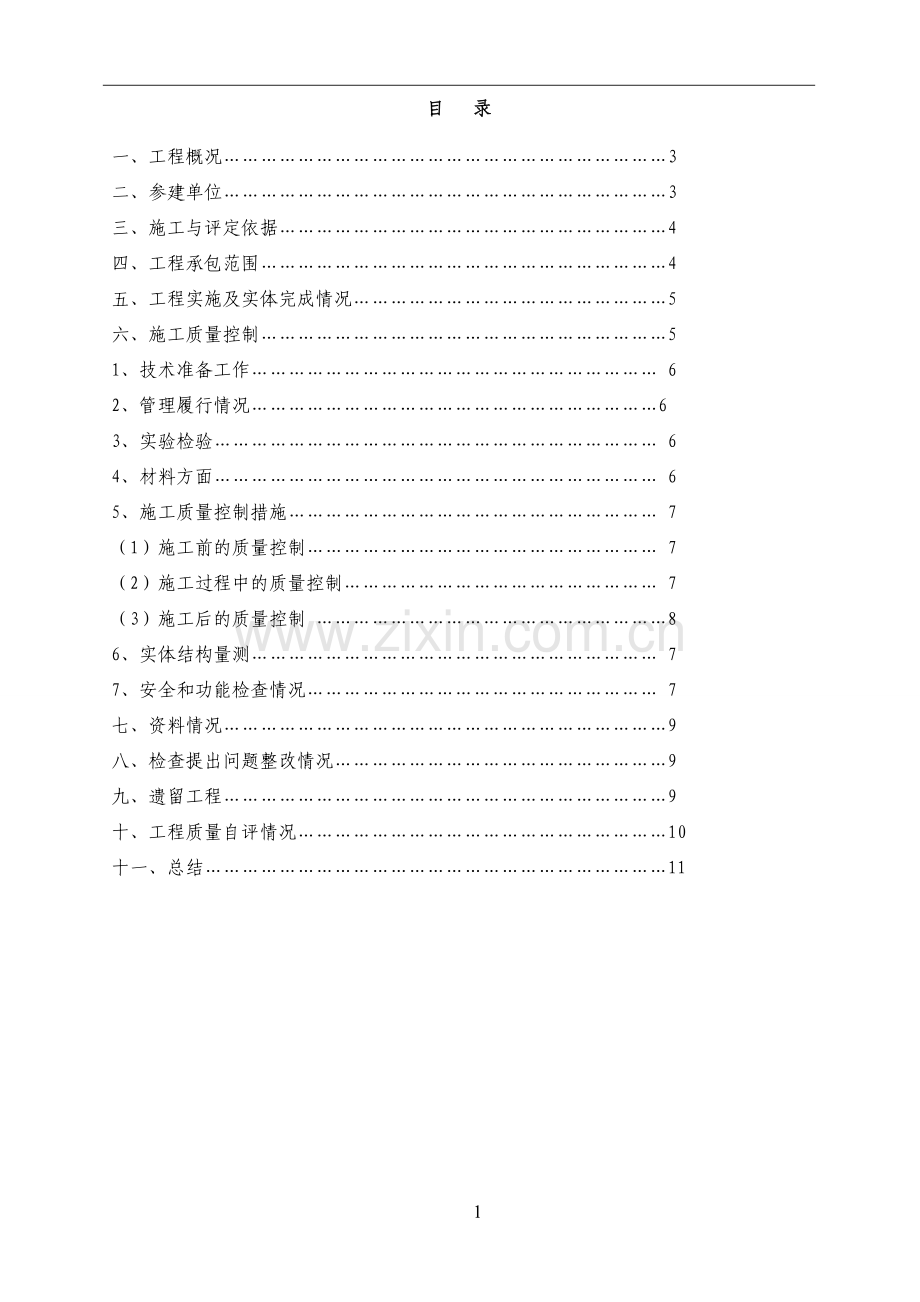

目 录
一、工程概况………………………………………………………………3
二、参建单位………………………………………………………………3
三、施工与评定依据………………………………………………………4
四、工程承包范围…………………………………………………………4
五、工程实施及实体完成情况……………………………………………5
六、施工质量控制…………………………………………………………5
1、技术准备工作………………………………………………………… 6
2、管理履行情况…………………………………………………………6
3、实验检验……………………………………………………………… 6
4、材料方面……………………………………………………………… 6
5、施工质量控制措施…………………………………………………… 7
（1）施工前的质量控制………………………………………………… 7
（2）施工过程中的质量控制…………………………………………… 7
（3）施工后的质量控制 …………………………………………………8
6、实体结构量测………………………………………………………… 7
7、安全和功能检查情况………………………………………………… 7
七、资料情况………………………………………………………………9
八、检查提出问题整改情况………………………………………………9
九、遗留工程………………………………………………………………9
十、工程质量自评情况……………………………………………………10
十一、总结…………………………………………………………………11

一、 工程概况
南湖大道站
南湖大道站为地下二层岛式车站，其中地下一层为站厅层，地下二层为站台层，车站总长264.00m，总宽21.30m，站台有效长度为186m，站台宽12m。
南湖大道站为7号线一期工程的第17个车站，本站位于洪山区南湖组团李纸路与南湖大道十字交叉口北侧，沿李纸路南北方向布置。本站共设四个出入口，1个安全疏散口，均有盖。设置2组低风亭，详见对应的附属建筑图册。总建筑面积为16115.1m²，其中主体建筑面积11745.5m²，附属建筑面积4369.6m²。相对标高以站台装修完成地面为±0.000，各层相对标高均以该层装修面为计算点。车站有效站台中心处：轨顶面相对标高为-1.080，绝对标高为3.700m；站台装修面相对标高为±0.000，绝对标高为4.780m；结构顶板相对标高为13.200，绝对标高为17.980；地面相对设计标高为16.480，绝对设计标高为21.260m。车站主体采用0.2%的坡度坡向车站大里程端。站厅层公共区的净高4100mm-4900mm,楼面装修厚度:150mm;站台层公共区的净高3150mm-3500 mm,楼面装修厚度:100mm 。
板桥村站
板桥村站设计为地下二层岛式车站，其中地下一层为站厅层，地下二层为站台层，车站总长358.9m，总宽21.3m，站台有效长度为186m，站台宽12m。
板桥村站为7号线一期工程的第18个车站，板桥村站位于武汉市洪山区板桥中学北侧李纸路上，车站沿李纸路南北向布置。本站共设四个出入口、三个安全疏散口、一组低风亭及两组高风亭，详见对应的附属建筑图册。总建筑面积为19644m²，其中主体建筑面积16256m²，附属建筑面积3388m²。
车站相对标高以站台装修完成地面为±0.000，各层相对标高均以该层装修面为计算点。车站有效站台中心处：轨顶面相对标高为-1.080，绝对标高为6.100m；站台装修面相对标高为±0.000，绝对标高为7.180m；结构顶板相对标高为11.200，绝对标高为18.380m；地面相对设计标高为14.595，绝对设计标高为±21.775m；覆土厚度3.345m。车站主体采用0.2%的坡度坡向车站大里程端。站厅层公共区的净高3200mm-4000mm,楼面装修厚度:150mm;站台层公共区的净高3200mm-3400 mm,楼面装修厚度:100mm 。
野芷湖站
野芷湖站设计为地下一层单柱岛式站台车站（其中地面层为站厅层、地下一层为站台层），计算站台长度近期为140m，远期为186m。站台宽度12m。车站主体结构外包总长523.870m，标准段外包总宽21.3m，设混合变电所。野芷湖站7号线为地下一层岛式带配线车站，地面厅作为7号线站厅层，8号线为地下二层岛式带配线车站，7号线与8号线十字交叉，7号线车站主体外挂两层（地下一层和地面层），换乘厅设置两组楼扶梯连接7号线地面站厅和8号线地下一层站厅，实现与8号线付费区换乘，两线车站控制室、站长室以及人员管理用房供用。7、8线同期实施。
野芷湖站为7号线一期工程的第19个车站，为武汉市轨道交通7号线一期工程一期终点站。车站位于珞狮南路、野芷湖大桥、武大铁路南环线、三环线所围合的区域内。本站共设4个出入口、5组风亭（其中1个高风亭，其余风亭均为顶出或侧出）、4个直通地面的安全出口。车站出入口、风亭、冷却塔均设置在开发地块内，出地面形式需与开发综合考虑。总建筑面积为26903.4m²（其中风道夹层面积1532m²，站台板面积1697.5m²，7、8号线换乘厅建筑面积3590.9m²)，总建筑面积26903.4m²。
车站相对标高以站台层公共区地面装修完成面为±0.000，各层相对标高均以该层装修面为计算点。车站有效站台中心线处：轨顶面相对标高为-1.080，绝对标高为11.000；站台装修面相对标高为±0.000，绝对标高为12.080；室外地面相对标高为8.920，绝对标高为21.000。车站主体内采用2‰的坡度由小里程端坡向大里程端 。站厅层公共区的净高3200mm-4000mm,楼面装修厚度:150mm;站台层公共区的净高4500mm-4700 mm,楼面装修厚度:100mm 。
二、参建单位
建设单位：武汉地铁集团
设计单位：北京城建设计发展集团股份有限公司
深圳广田集团股份有限公司
监理单位：湖北建盛工程项目管理有限公司
施工单位：中铁一局集团建筑安装工程有限公司
工程质量监督单位：武汉市建设工程质量监督站
工程安全监督单位：武汉市建设工程安全监督站
三、施工及验收依据
⑴ 《武汉市轨道交通7号线一期工程车站装修工程第八标段合同书》，
⑵ 相关设计文件，包括设计图纸、设计变更，经业主、监理、设计单位协商达成的技术核定单、设计联系单
⑶ 与工程建设相关规范标准
《建筑工程施工质量验收统一标准》（GB50300-2001）；
《建设工程文件归档整理规范》（GB／T50328-2001）；
《建设工程监理规范》（GB50319-2000）；
《地下铁道工程施工及验收规范（2003版）》（GB50299-1999）；
《建筑地面工程施工质量验收规范》（GB50209-2010）；
《建筑装饰装修工程施工质量验收规范》（GB50210-2001）；
《钢结构工程施工质量验收规范》（GB50205-2001）；
《民用建筑工程室内环境污染控制规范》(GB 50325-2010)
《建筑材料放射性核素限量》(GB6566-2010)
⑷ 其他相关工程设计文件、图纸、专项施工方案、施工组织设计；
⑸ 业主、设计、监理单位有关工程的文件、指示、批示。
四、工程合同承包 范围
车站公共区装饰装修工程；
车站公共区照明、调试；
车站公共区卫生间给排水工程。
五、工程实体及资料完成情况
武汉市轨道交通7号线一期工程车站装修工程08标于2017年2月15日开工，各站主要工程实体包括装饰装修工程、建筑电气工程、室内给排水工程共计3个分部。经过我项目部全体员工的共同努力，在武汉地铁集团、湖北建盛工程项目管理有限公司、深圳广田集团股份有限公司、武汉市质量安全监督站的大力配合、协调和领导下，目前所有分部工程实体已经全部完成，达到验收条件。
工程资料包括：工程管理文件、工程技术文件、工程测量记录、工程施工记录、工程检验实验记录（装修工程、给排水工程、建筑电气工程）、工程物资报验资料、施工质量验收文件及竣工图纸，以上文件资料全部完成。
六、施工质量控制
我项目部认真执行我公司“诚信守约、遵规守法、筑造精品、顾客满意、安全环保、持续改进、”的管理方针，在施工过程中严格执行质量管理体系的管理标准和管理体系，针对本工程主要采取了以下几个方面，保证了合同要求和质量方针和目标的实现。
1、技术准备工作
（1）编制施工组织设计，确立质量目标
结合公司的质量方针和目标以及工程的实际，编制了施工组织设计，详细的安排进度计划以及相应的人力资源配备计划及施工顺序、施工方法、技术措施等细节性问题，并经公司总工程师、监理工程师、业主审批后实施，以该施工组织设计指导施工。
确立本项目质量目标为：竣工单位工程分项工程合格率100%。
（2）图纸会审工作
无论从整体或者局部来看，土建、安装、装饰专业都有着密切的联系，在施工设计及现场实际难免会有所矛盾，所以在开工前应首先审读图纸，最好图纸会审工作，及时准确的发现和解决问题。
（3）熟悉掌握地铁技术文件及施工规范确保按规范施工。
（4）加强技术交底，确保施工班组对施工任务的技术要求的理解和明确。
（5）重点施工部位，编写施工方案，经监理业主审批同意后实施。
2、管理履行情况
建立了以项目经理、项目技术负责人为主要责任人的质量管理机构，落实质量管理责任制，规定了各级管理人员和作业人员的质量责任，并切实落实。
3、 试验检验
执行了质量监督站关于重要建材有见证取样及质监抽检的制度,对钢材、石材、混凝土试块、水泥、砂、碎石、涂料、砖、电线等按批数要求进行了见证取样检查或质监抽检，检测结果均符合相关要求，详见下表。
装饰装修材料见证取样统计表
序号
材料名称
见证取样次数
备注
序号
材料名称
见证取样次数
备注
1
镀锌角钢
1

8
柱面大理石
1

2
镀锌方管
1

9
阻燃电线
1

3
混凝土
1

10
耐火电线
1

4
白麻石材
1

11
河沙
1

5
水泥
2

12
碎石
1

6
蒸压灰砂砖
1

13
膨胀螺栓
1

7
防水涂料
1

注：上表为一个车站的抽样送检情况，其他两站相同。
4、材料方面
（1）甲供设备进场后,进行设备开箱检查，由施工、监理、项目管理、业主代表及设备厂家参加，发现问题在开箱记录或施工检查记录上注明，明确责任单位，然后采取相关措施进行处理。
（2）对材料的采购及进场均上报监理，业主和监理核查批准后才使用，确保进场材料合格率100%；杜绝不合格材料进入施工现场。
5、施工质量控制措施
（1）施工前的质量控制
1）施工前质量控制的主要工作有：技术准备、劳动力、机械设备准备、各方了解。
2）对招标文件、投标文件、合同文件和技术文件、报告进行详细审阅。如工程范围、图纸是否完整、有无漏项、各文件之间有无矛盾、技术标准是否齐全、合同条件的细节等。
3）熟悉现场情况，为施工测量放线做准备，如与建设单位协调明确轨面基准点、参考点、线等。
4）完善管理职责、质量保证体系和制度。
5）按投标文件的要求落实项目管理人员、各专业班组负责人及主要施工机械作进一步的审核。
6）参加由建设方组织的设计交底，以明确工程的设计意图和各部位的质量要求。
（2）施工过程中的质量控制
我们主要从施工技术管理工作质量和施工工序操作质量两方面入手，详细内容包括以下几点。
1）施工工序质量的控制；包括工序活动条件和工序效果两方面的质量控制。确定施工工序质量控制流程；
2）主动控制工序活动条件：主要指主动控制影响工序质量的诸因素。如操作工人的技术素质、材料与构件质量标准、施工机具设备运行能力、施工顺序和施工工艺等；
3）设置工序质量控制点，及时检验工序质量，是否满足质量标准并对实测数据进行分析判断，提出后续工作的要求与措施；
4）质量检查：实行自检、互检、交接检，包括操作者自检，班组内互检，各工序之间的交接检，施工员或质检员的巡视检查以及建设单位、监理、设计及政府质量监督部门的检查等。
5）成品保护工作：合理安排施工顺序、防止后续工序损坏已完成产品；采用适当保护措施。如封闭、覆盖、包裹等；交叉作业，尤其是与其他兄弟单位交叉作业时，加强协调与沟通；加强成品保护的检查工作；本工程无质量事故发生。
（3）施工后的质量控制
项目部先进行预检，对在检查中发现的问题，定人定时进行整改；检查未完成工作和缺陷，及时解决质量问题。
6、实体结构量测
根据《建筑装饰装修工程施工质量验收规范》（GB50210-2001）、《建筑地面工程施工质量验收规范》（GB50209-2010），项目部对墙面、柱面干挂石材、吊顶安装、地面石材铺贴进行了表面平整度、接缝直线度、接缝高低差等实测检查，检查结果均符合设计和施工规范的要求，详见附表。
7、安全和功能检查情况
饰面板工程中饰面板后置埋件的现场拉拔强度情况。
七、资料情况
我项目从施工开始就严格按规范及轨道公司有关规定的要求编制、整理各类质量资料，建立经常性、制度化的监督检查机制，确保施工质量资料的完整、准确、真实、规范和时效。在施工过程中我们尽量做到工程资料与工程进度同步，符合地铁档案管理要求及国家验收规范要求，具备分部工程验收条件。
工程管理文件包括：工程概况表、工程施工许可证各方承诺书、工程开工报告、施工现场质量管理检查记录、工程竣工报告；
工程技术文件包括：工程技术文件报审表、图纸会审记录、设计交底、设计变更汇总表；
工程测量记录包括：工程交接桩表、工程定位测量复核记录；
工程施工记录包括：隐蔽工程检查记录表（含装修工程、给排水工程、电气工程）、混凝土施工记录、商品混凝土进场验收记录；
工程试验检验记录包括：装修工程（混凝土抗压强度检测报告、砂浆配合比设计检验报告、防水工程试水检验记录、膨胀螺栓抗拉拔检验报告、钢铁制件热侵镀锌层厚度、石材放射性检验报告），给排水工程（管道灌水试验、管道通水试验、管道冲洗实验、管道强度及严密性试验、排水管道通球试验、卫生球满水试验），电气工程（电器绝缘测试、电气照明试运行记录）；
工程物资文件包括：钢材合格证、试验报告核查要录、水泥合格证、试验报告核查要录、砌体合格证、试验报告核查要录、防水材料合格证、试验报告核查要录、装饰装修材料核查要录及合格证、检验报告、电气材料、配件核查要录及合格证、检验报告；
施工质量验收文件包括：单位工程质量竣工验收记录、单位工程质量控制资料核查记录、单位工程安全和工程检验资料核查及主要功能抽查记录、单位工程观感质量检查记录、装饰装修分部、分项工程质量验收记录、建筑给排水分部、分项工程质量验收记录、建筑电气分部、分项工程质量验收记录；
竣工图纸包括：南湖大道站、板桥村站及野芷湖站车站主体公共区及出入口通道装修竣工图、野芷湖站室外幕墙竣工图，南湖大道站、板桥村站及野芷湖站车站装修-车站地面附属建筑竣工图，南湖大道站、板桥村站及野芷湖站低压配电与照明-公共区域装修配电竣工图，南湖大道站、板桥村站及野芷湖站卫生间给排水竣工图。
八、检查提出问题整改情况
分部工程验收前检查提出工程存在问题已整改完毕。质量监督整改通知单2份、监理工程师通知单10份已经整改完毕并回复。
九、遗留工程
无遗留工程，所有工程都按合同及施工图纸施工完毕，各级领导检查问题已整改完毕，车站正常保洁。
十、工程质量自评情况
分部工程质量自评情况如下表：
序号
分部工程
分项工程数量
验收情况
备注
检验批数量
质量
情况
是否存在
遗留问题
1
装饰装修工程
50
111
合格
/

2
建筑电气工程
18
36
合格
/

3
室内给排水工程
12
12
合格
/

本标段分部工程共计9个，分项工程共计80个，检验批共计159个。各检验批、分项工程自评为合格工程。分部工程达到了设计使用及功能要求，施工质量符合国家验收规范及有关文件的要求，达到了分部工程验收条件，申请对其分部工程进行验收。
十一、总结
综上所述，武汉市轨道交通7号线一期工程车站装修工程第八标段项目部南湖大道、板桥村站、野芷湖站分部工程已按质按量完成，实现了其设计的功能，满足了使用要求，分部工程验收及竣工预验收检查提出的问题已全部整改完毕，相关资料已收集整理完成，单位工程已达到验收条件，本工程自评合格。因此，我项目部特此申请对本标段进行单位工程验收。

中铁一局集团建筑安装工程有限公司
武汉市轨道交通7号线一期工程车站装修工程第八标段项目部
2017年12月9日
