巢湖地质实习报告完整版.doc

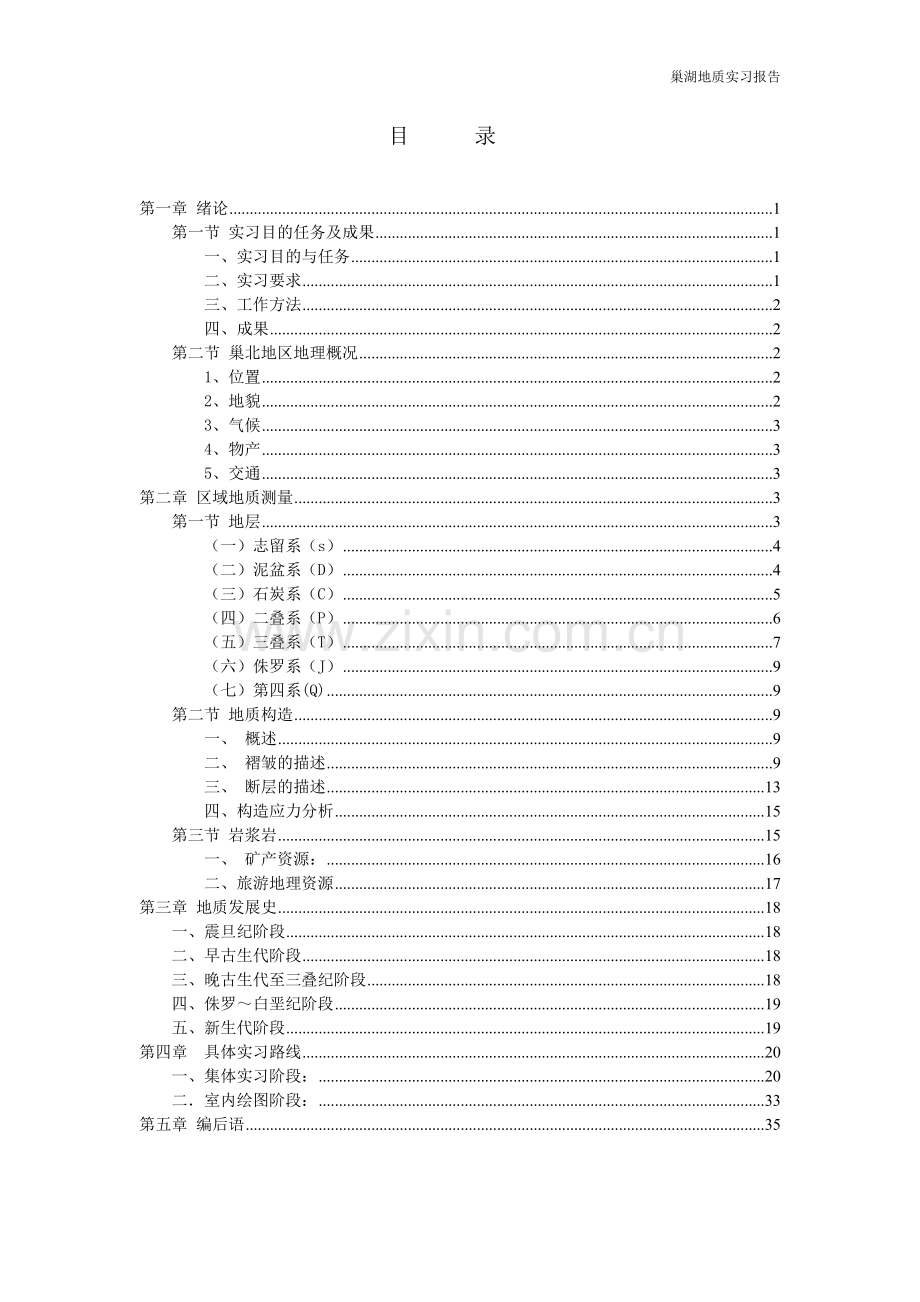

巢湖地质实习报告宿州学院地球科学与工程学院2011级巢湖地质填图实习报告 学生姓名： 尚 学 号： 2011103133 班 级： 11地质工程 实习课程： 构造地质学 实习时间： 2013.10.13 指导老师： 2013年10月26日 目 录第一章 绪论1第一节 实习目的任务及成果1一、实习目的与任务1二、实习要求1三、工作方法2四、成果2第二节 巢北地区地理概况21、位置22、地貌23、气候34、物产35、交通3第二章 区域地质测量3第一节 地层3（一）志留系（s）4（二）泥盆系（D）4（三）石炭系（C）5（四）二叠系（P）6（五）三叠系（T）7（六）侏罗系（J）9（七）第四系(Q)9第二节 地质构造9一、 概述9二、 褶皱的描述9三、 断层的描述13四、构造应力分析15第三节 岩浆岩15一、 矿产资源：16二、旅游地理资源17第三章 地质发展史18一、震旦纪阶段18二、早古生代阶段18三、晚古生代至三叠纪阶段18四、侏罗白垩纪阶段19五、新生代阶段19第四章 具体实习路线20一、集体实习阶段：20二室内绘图阶段：33第五章 编后语35第一章 绪论 第一节 实习目的任务及成果一、实习目的与任务 1、实习目的： 通过野外实习，使我们巩固，充实普通地质学、构造地质学、矿物岩石学.、古生物地层学、测量学、水文地质学等基础地质学的理论教学内容，加深对课程相关内容的理解，学会典型地质现象的观察、描述、综合分析的基本方法；培养学生独立思考、综合分析和解决问题的基本技能，以及团结互助、吃苦耐劳的精神。 2、实习任务：（1）通过巢北凤凰山地区自然露头和人工揭露的地质点进行系统的观测，收集各种地表地质信息等有关资料，研究地表地质规律，包括地层划分和层序、岩性组合及岩相特征、地质构造及构造变动、岩浆活动以及有用矿产的赋存规律等。（2）绘制相应的地质图件，如综合地层柱状图、地质剖面图、地形地质图、信手剖面图等。（3）编写文字报告。对测区内的地层层序的沉积环境的变迁、古生物的演化、构造形态组合及变动历史作综合分析研究。二、实习要求1掌握实习区内地层层序、岩性岩相、厚度、标志层、接触关系以及地质体的变化规律，对测区内的地层层序的沉积环境变迁、古生物演化、构造形态组合及变动历史作综合分析和研究。2掌握实习区内各类岩石、古生物化石的野外观察、鉴定、描述和命名方法。3掌握各种野外地质现象（如地层接触关系、褶皱构造、断裂构造、典型沉积特征、各种地质作用现象等）观察、描述、记录和分析的方法。4掌握实测地质剖面和野外地质填图的步骤、方法和要求。5掌握编制地形地质图、地质剖面图、综合地层柱状图等主要地质图件的方法、格式和要求。6学会在地质观察、编图基础上进行综合分析，掌握地质报告编写的要求和方法。三、工作方法每个阶段进行之前，都要上课对本阶段的要求以及方法进行介绍。第一阶段：由老师带队进行踏勘，分别到麒麟山东南麓以及麒麟山和凤凰山交汇处、7410工厂及甘露寺一线、马家山、平顶山、姚家山等地，共计5天。第二阶段：分组进行实测地层剖面（包括绘制地层剖面图、编写地层剖面说明书），共计3天。第三阶段：地质测量填图，共计5天。四、成果（1）、区域地质调查报告1份；（2）、实测地层剖面图2张；（4）、1：10000地形地质图1张；（5）、1/2千综合地层柱状图1张；（6）、1:10000图切剖面图1张。第二节 巢北地区地理概况1、位置实习地区位于安身省中部巢湖市市区北部山区，三面环山一傍水，南临我国五大淡水湖泊之一的巢湖，北依江淮丘陵区南缘，西北距合肥市约65公里，南距芜湖市80公里，东距南京市约120公里。(图1-1）。 图1-1 2、地貌巢北地区山脉走向1040，平面“m”型展布，最高山峰海拔350m，最低处20 m。3、气候巢北地区气候温和湿润，四季分明，属于季风副热带 湿润气候，但盛夏之际非常炎热，七八月份最高温度可达39，一月份气温可降至-13，年平均温度为15，年平均降雨量为1200毫米，无霜期230天。4、物产（1）、农副产品农产品以水稻、小麦为主，豆、薯次之。经济作物有棉、麻、茶叶、油菜、芝麻、花生等；水果有花红、桃、杏、石榴等；水源丰富，盛产各种淡水鱼、虾、螃蟹等，巢湖银鱼驰名中外，素有鱼米之乡的美称。（2）、矿产资源巢北地区矿产资源丰富，以非金属矿产为主，主要有石灰岩、白云岩、磷矿、硅石、耐火粘土及煤矿等，其中石灰岩、白云含量均属大型，是安徽及华东经济区水泥、化工、冶金熔剂、建材原料的重要基地之一。此外，区内碳酸盐岩地层中有油苗显示，对于寻找石油天然气有着重要的指示作用。5、交通本区交通极为便利，淮南铁路而过，公路四通八达，主要干线可通合肥、南京、芜湖、徐州等地。水运以巢湖为中心，可通往合肥及长江沿岸各城镇（如图11）。第二章 区域地质测量第一节 地层巢北地区在地层区划上属扬子地层区、下扬子地层分区、六合巢县地层小区、巢北沉积区。区内地层除古近系、新近系缺失外，自上震旦统灯影组至第四系均有不同程度的发育，尤以上古生界至下三叠统发育较为齐全；特别是下三叠统剖面完整，露头连续，化石丰富，是国际地科联印度阶和阿勒尼克阶“金钉子”被选层型之一。也是进行科研、教学、地质旅游的良好地区。从志留系的高家边组到三叠系的东马鞍山组，在实习区内出露较好，化石丰富，是实习的良好地区。本区地层总厚度达34854397米。由于地层年代久远，包括奥陶系在内的较老地层在本区没有出露。观测地层按地层时代由老到新依次叙述如下： 古生界（一）志留系（s）本区志留系发育下统高家边组，中统坟头组，缺失上统茅山组露头分布较广，出露较好，一般都组成背斜（如凤凰山背斜）核部。1.高家边组（S1g）:岩性蓝灰色粉砂质泥岩，夹有少量粉砂岩和极少量细砂岩，岩性软弱易风化，风化后呈褐黑色、灰绿色等，地层厚度达300m。2.坟头组（S2f）：区内坟头组在甘露寺和狮子口出露较好。下段：黄绿色中厚至厚层石英细砂岩、泥质细砂岩夹粉砂质泥岩、薄层页岩。砂岩中各种交错层理、波痕等沉积构造发育。底部以一层厚约10cm的岩屑杂砂岩与高家边组互界。厚约250m。上段：黄绿色薄至中厚层泥质细砂岩为主，成分不均一，具虫迹构造。厚大于20m。 坟头组与下伏高家边组连续沉积、整合接触。（二）泥盆系（D）本区泥盆系缺失下统和中统，仅发育上统五通段。五通组，分布较广，露头良好。厚约176m。按岩性及组合特征分五段。五通组（D3w）砂砾岩段：为灰白色中厚至厚层砾岩、中细粒石英砂岩，局部夹薄层泥岩。砾岩45层，砾石以石英岩、燧石为主，含少量细砂岩、粉砂岩、条带硅质岩等砾岩。粒径通常12cm，少数为大于5cm。砾石分选性较好、磨圆度较高，多滚圆状、次圆状，部分为次棱角状，厚约21m。石英砂岩段：为灰白色中厚巨厚层中细粒硅质胶结的石英砂岩夹薄层泥质粉砂岩、粉砂质泥岩。交错层里发育，厚约52m。砂泥岩互层段：下部为灰黄、灰白、灰紫色薄层粉砂质泥岩与薄层至中厚层石英细砂岩互层，中间夹有粗粒石英砂岩，偏上夹有一层粘土矿，厚约65m。细粒石英砂岩段：灰白色巨厚层细粒石英砂岩，交错层理发育，厚约15m。细粒石英砂岩夹泥岩段：灰褐、灰白、灰黄色中至薄层铁质胶结细粒石英砂岩夹薄层泥岩为主。靠下有一层灰黑色粘土矿层，偏上夹有一厚1015cm的褐铁矿层。厚约23m。 本组含大量生物化石：鳞木、叶肢介。五通组与下伏中志留坟头组平行不整和接触。（三）石炭系（C）本区石炭系发育较为齐全，分布广泛，多出露于背斜和向斜之翼部。其下统包括金陵组、高骊山组、和州组，缺失老虎洞组；下统为黄龙组、船山组。分组描述如下：1. 金陵组（C1j）:本组厚度7.5米，按岩性分上、下两段。下段：灰黄色泥岩夹粉砂岩，局部含铁质，厚1米左右。上段：灰黑色中厚层生物碎屑微晶、细晶灰岩。本组于下伏五通组为平行不整合接触。2.高骊山组（C1g）: 本组在区内相变显著。按岩性可大致三分，厚约13米。下段：土黄色、灰绿色、紫红色、紫褐色的杂色泥页岩，厚约4.5m。中段：黄绿色、灰黑色灰岩夹薄层细砂岩，厚约4.3m。下段：土黄色中厚层状细砂岩，厚约5m。本组与下伏金陵组为平行不整合接触。3.和州组（C1h）:按岩性分为上下两段，厚约27米。下段：厚层状灰岩与灰紫色薄层泥岩重复出现，形成五个旋回。上段：灰色微带肉红色生物碎屑泥晶灰岩，顶部为炉渣状灰岩。本组与下伏高郦山组为平行不整合接触。4.黄龙组（C2h）:肉红色、灰白色泥晶灰岩，含生物碎屑成分，粒度由晶体颗粒组成，致纯致密坚硬主要为水泥原料，厚度约为25m。本组与下伏和州组平行不整合接触。5.船山组（C3c）:底部有一层砾状灰岩，下部为暗灰色中厚层状致密灰岩，上部为灰色中厚层状藻屑豆粒灰岩，厚8m左右。与下伏黄龙组平行不整合接触。（四）二叠系（P）本区二叠系分布于平顶山、马家山、龟山及俞府大村等地，包括下统栖霞组、孤峰组，上统龙潭组、大隆组，总厚约280-400米，各组岩性描述如下：1. 栖霞组（P1q）:本组厚约171米，自下而上可分为两段六部分。梁山段：下部炭质页岩，风华后为土黄色泥岩，厚约0.5-1米。臭灰岩段：灰黑色薄至中厚层沥青质含生物碎屑灰岩，厚约61m。下硅质岩段：灰黑色薄至中厚层含燧石结核灰岩夹黑色薄层燧石层及夹黑色页状沥青质泥灰岩，厚约9m。本部灰岩段：灰黑色薄至中厚层含燧石结核灰岩嘉黑夹灰黑色薄层含沥青质泥岩，厚约78米。上硅质岩段：黑色中薄层硅质岩与深灰色含燧石结核白云质灰岩及薄板状硅质灰岩互层，厚约8米。顶部灰岩段：灰深灰色含燧石结核灰岩，含白云质灰岩，厚约15米。本组化石丰富，富含蜓类、珊瑚、腕足类、腹足类及大量有孔虫和藻类化石。本组底部与下伏船山组接触面上有不稳定的铁质层或灰白色粘土，且船山组顶部缺失邻区pseudoschwagaerina带相应层位，故两者为平行不整合接触。2.孤峰组（P1g）:本组厚约30米，按岩性可分为三段。下段：灰黑、黑色薄层放射虫硅质岩、硅质岩夹紫色泥岩。底部约2.5米中段：浅紫、紫，黄褐色薄层泥砂岩夹（或为互层）紫色泥岩，厚约8.5米。上段：岩性以灰深灰色页岩为主，下部有黄褐，紫红色簿层泥岩。页岩中局部夹硅质条带及结核，厚约20米。本组化石丰富含菊石类等。孤峰组与栖霞组之间有一层含砾粘土，且栖霞组顶部凹凸不平，两者平行不整合接触。3.龙潭组（P2l）: 本组厚约65米。按岩性、化石及含煤情况分成上下两段。下段厚约54米，可分为三部分。下部灰黄、黄褐、棕色中薄层泥岩、粉砂质泥岩、细粒岩屑长石石英砂岩，上部夹红褐色薄层硅质结核层，厚约23.5m。上部灰黄、灰黑色薄层泥岩、页岩、顶部为一厚约0.5米的薄煤层，厚约27.5米。顶部黄褐、红褐色薄层铁质细粒石英砂岩，局部相变为灰岩透镜体，厚约3米。上段以灰紫色页岩、黑色薄层硅质岩、薄层含铁质泥岩为主，局部夹黄褐色钙质细纱岩、含铁质粉沙岩，厚约11米。本组与下伏孤峰组接触面有一薄层铁质岩，认为存在沉积间断，为平行不整合接触。4.大隆组（P2d）:本组按岩性可分为三部分：下段灰黑色薄层硅质岩、碳质硅质岩夹紫色页岩、碳质页岩，底层有一薄层岩屑，厚约5.2米，中部紫灰色泥岩夹深灰。灰黑色碳质页岩、硅质页岩，厚约15.6米，上部灰黑色薄层硅质碳质泥岩，近顶部夹灰质白云质泥灰岩，厚约8-24米左右。本组与下伏龙潭组为整合接触。 中、新生界（五）三叠系（T）本区三叠系下统为殷坑组、和龙山组、南陵湖组、中统为东马鞍山组。1.殷坑组(T1y):本组厚约84米，岩性可分为三段。下段：浅灰绿。黄绿色钙质泥岩、含砂质泥岩与黄绿、棕灰色薄层泥灰岩、含白云质泥灰岩互层，局部含有钙质结核，厚约23m。中段：灰黄、黄绿色粉砂质泥岩夹中薄层泥质条带灰岩或似瘤状灰岩，厚，22m。上段：灰绿色钙质泥岩夹灰、深灰色薄层泥质灰岩及薄层条带白云质灰岩，厚约39m。 本组与下伏大隆组为整合接触。2. 和龙山组(T1h): 本组厚约21米。按岩性分成上、下两段。下段：灰黄绿色、紫红色簿层似瘤状灰岩与钙质泥岩互层，偏上部夹灰、深灰色中至中薄层泥质灰岩，厚约9.3m。上段：灰、深灰色薄至中厚层灰岩夹黄绿色簿层似瘤状灰岩及页岩。厚约12m。本组与下伏殷坑组为整合接触3.南陵湖组(T1n): 本组厚约160米，岩性可分为三段。下段为厚层灰岩段，厚约49米。下部灰，灰萧，微红色薄层瘤状灰岩夹灰色灰岩，厚约13米，上部灰，深灰色中厚层灰岩夹灰黄色中薄层瘤状灰岩，钙质泥岩用同生角砾状灰岩，厚约36米。中段为瘤状灰岩段，厚约47米。下部紫红色中薄层瘤状灰岩；中部灰，深灰色中厚层灰岩夹紫红，灰绿色瘤状灰岩及钙质页岩，厚约18米；上部灰绿色中薄层瘤状灰岩夹杂色泥岩及深灰色薄层灰岩，厚约13米。上段为灰黑色薄层灰岩段，厚约64米。下部灰黑色薄层灰岩家黄绿色钙质页岩，厚约26米；上部灰黑色薄层灰岩夹黑色沥青质炭质页岩及棕色钙质页岩，顶部有时含燧石结核，厚约38米。本组与下伏和龙山组为整合接触。4东马鞍山组(T2d): 本组厚约95.8米，未见顶，分为两段。下段：灰，深灰色薄层至中层灰岩，底部为浅肉红色中至厚层含石膏假晶钙质白云岩，厚约12.7米。上段：灰黄厚层至块状角砾状灰岩，泥质灰岩，泥质白云质灰岩，厚约83米。本组与下伏南陵湖组为整合接触 。（六）侏罗系（J）在巢湖北部地区侏罗系出露较少，仅零星见于俞府大村向斜南部，如东侧小山村附近、西侧九棵松-铸造厂-变电所一带。前者仅发育底部灰白色砾岩层及部分灰黄、黄褐色中至薄层长石石英砂岩夹细砂岩薄层，曾采到过植物化石，不整合覆于二叠系栖霞灰岩之上。而后者底部砾岩夹中粗粒灰黄、浅灰色长石石英砂岩，不整合于五通组之上；其上部逐渐出现黄绿、紫红色等细砂岩、粉砂岩、页岩及薄层细砂岩互层。近下部泥质细砂岩中曾采到大量植物化石。 （七）第四系(Q) 第四系沉积在巢湖实习区覆盖了一定的面积，沉积类型较多：山区有坡积物和倒石堆，由含砾石或砾块及含砂砾粘土组成，可达3-4m厚；河谷中有河床冲积物，由砾石或含砾粘土、粘土呈层状排列；巢湖湖滨有河流-湖泊沉积物，以含砂或砾石亚粘土、亚砂土、亚粘土等组成；碳酸盐岩区可有少量洞穴堆积。 第二节 地质构造一、 概述实习区位于中国南方稳定的扬子陆块东北缘，是在太古宙-古元古代发育形成陆块变质岩系基底时期，嗣后进入中晚古元代优地槽和冒地槽构造演化向外扩展增生，基本造就了稳定统一的大陆块，再经震旦纪三叠纪海相沉积盖层发育时期，现今区内地表地质自晚三叠世以来，又受到东部太平洋板块运动影响，以及在西部特提斯海板快影响下，于印支期、燕山期、喜马拉雅期发生强烈的构造、岩浆活动和成矿作用，出现“地台活化”的特征。实习范围位于安徽省巢湖市北部凤凰山地区，出露地层为古生界和中生界，其东、南、西三面均为第四系覆盖，向北止于小罗断层。其构造形态为两个向斜和一个背斜，自东向西依次为俞府大村向斜、凤凰山背斜、平顶山向斜，断裂发育。二、 褶皱的描述褶皱构造发育是实习区内的基本构造特征。实习区在区域上为半汤复式背斜西翼的组成部分，自东向西由俞府大村向斜、凤凰山背斜、平顶山向斜组成，出露地层为志留系、泥盆系、石炭系、二叠系、三叠系。连续折返的三个褶皱两翼地层产状基本正常，多有歪斜，局部发生倒转，褶皱相互平行排列，平面上呈一“m”形展开的低山地貌。轴迹方向为20o30o，枢纽SSW倾伏，倾伏角15o26o不等。受多期构造作用影响，轴面倾斜且弯曲；次级小褶皱在向斜槽部倾伏部位颇为发育；褶皱多被平行轴面和横切轴面断裂破坏。1. 凤凰山背斜位于本区中部，分布于凤凰山麒麟山长腰山碾盘山一带。规模较大，总体构造线的方向NEESWW。凤凰山背斜枢纽起伏，大致向SW方向倾伏，轴面倾向NW并有绞扭现象。根据里卡德褶皱分类法，可命名为斜歪倾伏褶皱。核部由志留系地层组成，两翼依次为泥盆系（D）、石炭系（C）、二叠系（P）。东翼地层倾角较大，局部倒转，西翼地层较缓，倾角一般30O左右。由于核部志留系地层多为泥岩、粉砂岩，抗蚀性差，两翼泥盆系五通组（D3w）地层多为石英砂岩，抗蚀性强，常形成背斜谷这样一种特殊地貌，而两翼则由泥盆系五通组（D3w）石英砂岩形成单斜山，如：麒麟山、大尖山、朝阳山等。该背斜转折端出地层产状明显。放射状小断层和节理特别发育，形成向倾伏端撒开的扇形断层组合。 凤凰山背斜出露长约7公里，宽约4公里。在其北端大尖山的西麓，可见核部地层的转折部分。背斜核部的大部分由于是志留系页岩构成，剥蚀强烈，形成小型山间盆地，并被第四系（Q）松散沉积物覆盖。2.平顶山向斜位于本区西部，分布于马家山平顶山向核山（石灰山）一带，出露规模仅次于俞府大村向斜，总体构造线方向为NEESWW。向斜核部为三叠系东马鞍山组（T2d）、南陵湖组（T1n）中部地层；两翼为南陵湖组（T1n）下部、殷坑组（T1y）、和龙山组（T1h）和二叠系大隆组（P2d）的地层，两翼岩层产状：平顶山南坡山脚下东翼27752，西翼13283；山顶东翼26151，西翼15044。该向斜扬起端出露清晰，西翼岩层直立，局部斜转，山顶北坡转折端清楚，其瘤状灰岩挤压破碎，但未发生位移。北坡转折端产状：东翼23546，西翼14644。 影响平顶山向斜发育的因素有：核部扬起端岩层产状很陡（5080），风化剥蚀主要沿着岩层节理面进行。 三叠系殷坑组（T1y）岩层软，抗蚀性差，易风化，即岩性差异造成的。同样，由于受多期构造运动的影响，其向斜形态复杂多变，并被许多断层破坏。在向核山（石灰山）转折端正是受到一条右行平移正断层的影响，而使石炭系地层向下跌落，地形上表现为向东扭转特别是平顶山向斜的次级褶皱极为发育，主要分布于耙子山马家山巢湖水泥厂一带，典型的次级褶皱主要有以下两个：（1）水泥厂扇形背斜位于巢湖水泥厂的北西方向、平顶山向斜南西倾伏端附近的圆形采坑内。圆形采坑的周围岩层均为三叠系南陵湖组（T1n）地层，且都向采坑中心倾斜。扇形背斜的核部为三叠系南陵湖组下部（T1n1）地层，两翼分别为南陵湖组中部（T1n2）和上部（T1n3）地层以及东马鞍山组（T2d）地层。其产状东翼28054，西翼13578，转折端产状为19641。在扇形背斜的东、西两侧，又出现两个以三叠系东马鞍山组（T2d）地层为核部的小向斜，并且倒转。平顶山向斜枢纽自北向南有起伏，至扇形背斜出现处，枢纽急剧起伏并翻卷。 根据区域应力分析，该扇形背斜的形成是在印支期燕山期，先（近）南北向，后（近）东西向挤压并改造而造成的，扇形背斜的东、西两侧，特别是西侧挤压特征非常明显，挤压带岩层揉皱加剧，挤薄拉长，尖棱角状褶皱极其发育。（2）马家山耙子山倒转背斜位于马家山与耙子山之间。距离耙子山小向斜东南约150米处见到该次级倒转褶皱的转折端，其由三叠系和龙山组（T1h）灰岩组成，产状23648。背斜两翼产状：东翼20985（倒转）、西翼25445（正常）。 耙子山倒转背斜根据区域应力分析，该扇形背斜的形成是在印支期燕山期，先（近）南北向，后（近）东西向挤压并改造而造成的，扇形背斜的东、西两侧，特别是西侧挤压特征非常明显，挤压带岩层揉皱加剧，挤薄拉长，尖棱角状褶皱极其发育。3.马家山西北坡平卧褶曲马家山西北坡疑似平卧褶曲,地层为殷坑组，灰绿色泥岩夹灰白色薄层灰岩。由于岩性软弱，在构造应力场挤压应力及重力作用下，岩层发生褶曲变形.三、 断层的描述本区在近EW向挤压剪切构造应力作用下，多期构造运动致使不同性质的断裂配套发育，断层走向有NWW和NNE两个方向。按整体构造体系可大致分为挤压性质的逆冲性质断层和拉张性质的正断层。NNE向的断层规模相对较大，多为纵向逆断层。NWW向的断层数量多，但规模较小多为横向正断层。1.狮子口平移断层断层走向约130o，北东盘为坟头组上段，灰黄色粉砂质泥岩；南西盘为五通组下部砾岩段，地层对顶明显。北东盘坟头组与五通组界线向南东方向侧移约120m，表明该断层为右行平移断层。2. 狮子崖断层位于麒麟山与凤凰山交界冲沟处，因该地剥蚀残留断裂带形貌似狮子，故称狮子崖。 狮子口逆断层 断层角砾岩断面产状:335o53o,断面形态呈弧形。下盘（南东盘）为肉红色厚层状中粗粒状石英砂岩，破劈理构造发育；上盘（北西盘）为肉红色石英砾岩，又含有角砾岩，为破碎带表现。根据劈理的锐角方向指示断层本盘的运动方向，可判断此断层为逆冲断层。 3.马家山平移断层 位于马家山和耙子山中间采石坑处。 断层走向约120o，北西盘为和龙山上段，肉红色灰岩夹钙质泥岩；南东盘为和龙山组下部灰岩段，地层对顶明显。北西盘和龙山组中间红色灰岩向南东方向侧移约15m，表明该断层为左行平移断层。4.耙子山东部逆掩断层耙子山地层上部为和龙山组，下部为黄绿色钙质泥岩夹灰白色薄层泥晶灰岩和殷坑组顶部灰白色中厚层状泥晶灰岩, 产状为:233o45o；山体下部为殷坑组黄绿色、深灰色钙质泥岩夹灰白色薄层泥晶灰岩，地层产状：305o73o。上下部产状差异明显,推测有断层存在，可能为一逆掩断层. 5.平顶山水平断层平顶山左行平移断层：位于平顶山西南边，隶属于平顶山向斜核部。断层呈NW-SE方向延伸分布，多被第四系覆盖，产状不清。判断依据是地层走向，因为简易公路两侧岩层根据走向延伸不连续，具有NW向左行平移断层错动特征，因此推测存在一个NW-SE方向左行平移断层。该断层从平顶山西南坡向北西延伸，影响范围涉及平顶山向斜西翼的三叠系、二叠系、石炭系、上泥盆统乃至中-下志留统。 6.凤凰山断层：凤凰山南东翼逆断层，该处断层规模较小，较为完整，非常适合了解断层构造的成理及特征。断层带宽约2m，岩石破碎，成分杂乱，含砾岩颗粒磨圆度差。产状12037.5下盘岩石属五通组。 7节 理本区节理极为发育，大多数发育在泥盆系五通组（D3w）石英砂岩中。主要有两种：一种是区域性“x”节理，在泥盆系五通组（D3w）石英砂岩中最常见，将石英砂岩切成许多极为规则的平行四边形块体。另一种是与断层伴生的各种节理，多相互平行，密集排列。另外，还有追踪张节理和节理尾端变化的羽裂、节理叉、菱形节环和折尾等。其次，本区节理还发育在志留系（S）、石炭系（C）、二叠系（P）、三叠系（T）、侏罗系（J1+2）及岩浆侵入体中。发育在灰岩中的节理大都被方解石脉充填。四、构造应力分析巢北地区褶皱和断裂的形成和演化经历了印支和燕山两期构造运动。印支运动形成了巢北褶皱和一些断层。燕山运动对其进行了改造，使巢北褶皱向南西倾伏，凤凰山背斜南部转折端向东偏转，平顶山向斜内部产生了次级褶皱，并形成了众多的横向正断层和马鞍山断层等。 印支运动为NWse向挤压，应力由NW向se推挤，使平顶山向斜两翼发生倒转，此应力来源于郯庐断裂的左旋平移运动。燕山运动的构造应力场早期为近Sn向拉张，晚期为近Sn向挤压，分别来源于郯庐断裂在侏罗纪的左旋平移和白垩纪右旋平移。第三节 岩浆岩巢北地区岩浆岩不发育，仅发现4个小岩体，分布7410厂王乔洞一线，严格受NW向正断层控制。单个岩体规模较小，主要由浅成超浅成花岗斑岩、花岗闪长斑岩小岩株组成。围岩接触带可见较薄的烘烤退化现象或角岩化带。此外本区见有两条岩脉：云斜煌斑岩及闪长玢岩脉，沿断裂70250度方向延伸。狮子口岩体为黑云母花岗斑岩，位于狮子口北西约1500米处，出露在凤凰山背斜的核部，地表呈椭圆形，沿南东北西方向展布，面积约400平方米，侵入于高家边组灰黄绿色粉砂质泥岩中。第四节 有益矿产一、 矿产资源：巢北地区环境优越、交通便利，矿产资源得到充分利用，同时带来对大自然的较大破坏，矿产资源形成与沉积作用相关，主要矿产为石灰岩、白云岩、砂岩、粘土、磷矿、劣质煤及铁矿等，成为本区水泥、耐火制品、化工玻璃的主要原料。1. 石灰石与白云石矿区内石灰石矿发育好、分布广、矿层多、厚度大，主要岩层为石炭系、二叠系、三叠系，用于水泥制品、化工原料、建筑石料、冶金辅助原料等。已开发的矿床有：（1）马脊山化工石灰石矿床，位于俞府大村向斜东翼，矿层属于石炭系和州组微晶灰岩，厚7.6米；黄龙组微晶灰岩，厚22.4；船山组微晶灰岩、球状灰岩，厚7.69米；二叠系栖霞组臭灰岩段，厚54.3米。（2）青苔山水泥石灰石矿床，位于平顶山向斜东南翼，由石炭系和州组、黄龙组、船山组及二叠系栖霞组微晶灰岩构成，总厚度约200米，Ca含量54%左右。（3）马脊山水泥厂石灰石矿床，位于马家山平顶山向斜西翼，开采的矿石为二叠系、三叠系石灰岩、瘤状灰岩、泥灰岩，Ca含量达31.5154.1%，矿层分布稳定，总厚约60米。2. 耐火粘土和陶用粘土本区粘土层较多，分布广可，主要含矿层有上泥盆统五通组、下石炭统高骊山组及下二叠孤峰组上部。其中五通组粘土岩矿层稳定、质量较好，产出九层，厚度变化不大。褐黑色粘土岩厚6.72米，另一层为褐黑色、灰白色粘土岩厚3.56米。一般厚13米，矿石主要由高岭土、伊利石，其次少量石英及微量褐铁矿等。耐火度16501710摄食度，可素指数1317，按成分和工艺性能可作为三级耐火粘土和陶瓷原料。3. 铁矿以沉积铁矿为主，跌加有热液型。赋存层位有上泥盆统五通组和下石炭统高骊山组。矿体呈似层状、透镜状、脉状，其中炬嶂山铁矿具一定规模，产于俞府大村向斜东南翼五通组。矿层厚0.81.2米，沿地层走向延伸1500米。顶板为粘土岩，中低矿石品位。较富的铁矿石中可见受构造控制的赤铁矿脉。4. 磷矿区内磷矿有三处：大尖山、曹家山和炬嶂山，均为沉积型。含矿地层为下二叠统孤峰组底部，赋存于砂泥质硅质岩建造中。矿体稳定呈层状、似层状产出，厚0.81.8米。矿石类型有含磷泥岩型和结核状磷块岩。因规模小，一般为民采，无工业价值。5. 煤矿区内及外围含煤岩系有上泥盆统五通组、下二叠系栖霞组、上二叠系龙潭组及下侏罗统磨山组，有工业价值的煤矿产于龙潭组下段。煤层呈扁豆状，平均厚0.5米，局部达7.5，顶底板均为炭质页岩。煤层中含有机炭41.790.2%，粘土质4.255.2%，硫化物0.45.4%，二氧化硅0.21.6%。二、旅游地理资源实习区所在巢湖市坐落巢湖东北，市区依山傍水、湖光山色，可谓“孤城三面水，落日万重山”。山山水水、胜地美景，旅游景点多。1.巢湖秋月为巢湖市十景之一，巢湖面积820平方千米，蜿蜒曲折的湖岸线周长150多千米，因形貌状似鸟巢而得名，全国五大淡水湖之一。“长湖三百里，四望豁江天”有湖天第一胜地之美称。2.王乔仙洞位于实习区维尼纶厂西侧、紫薇山下，为石灰岩溶洞，属古地下水暗河残留，洞长40余米，宽4米，高57米。后人在洞内两壁摩崖石刻大小佛像520多尊，以及狮想麒麟灵兽，是安徽省唯一石窟选像遗址。3.汤麓温泉一湖之外，又有一泉，“汤麓温泉”名列十景之一。巢湖市有半阳山，山有汤池，故名半汤；或其山有冷、热二泉，时分时合，炎凉各半，因名半汤。有大小泉眼四十余处，温泉产于由震旦系寒武系奥陶系组成的半汤复背斜中，受两组断裂构造控制，水温5659摄食度，昼夜出水三千多吨，属硫酸钙镁型水质，展布面积约12500平方米。现已建成多所疗养院。4.紫薇仙洞位于巢湖市北郊具特色鲜明的地下河型溶洞，全长1500米。洞体宏伟，景观奇特，以雄、奇、险、幽著称，为江北第一大洞。紫薇洞发育在二叠系栖霞组黑色灰岩中，因岩层走向近南北，倾角陡立，而沿岩层层面发育紫薇洞。溶洞两壁上多留下多层溶蚀痕，洞底相对平坦，其下仍有多层地下暗河发育。第三章 地质发展史可将实习区地质发展史分为如下下五个阶段：一、震旦纪阶段 继晋宁运动之后，扬子地块从震旦纪开始发育稳定的盖层沉积。在上扬子区，震旦纪沉积记录可以长江三峡地区震旦系为代表。包括莲沱组陆源碎屑岩、南沱组冰碛岩、陡山沱组和灯影组的台地一陆棚相碳酸盐岩及细碎屑岩。实习区所在的下扬子区，震旦纪只有晚期灯影组的局限台地白云岩、白云质灰岩和硅质岩沉积。震旦纪末，扬子区总体又抬升，形成了与寒武系之间的区域平行不整合接触关系。 二、早古生代阶段 继震旦纪末的短暂抬升之后，扬子地块发生强烈的沉降作用，引起广泛的海浸。在早古生代早中期发育了寒武一奥陶系的海侵沉积序列，但在早寒武世晚期和奥陶纪晚期分别有过短暂的抬升，形成了相应层位的平行不整合接触，其余各组地层之间为整合接触。在早古生代晚期发育了志留系的海退沉积序列，这主要是受加里东运动，即我国的广西运动的影响。作为广西运动的前奏，扬子地块从志留纪初即开始抬升并发生海退，扬子地块内部志留纪的水体逐渐变浅，沉积范围变小，使志留系主要由广海陆棚相细碎屑岩组成。由此表明，广西运动从其酝酿阶段就开始对扬子地块区的沉积环境造成了显著的影响，到志留纪末，广西运动使华南加里东造山带形成， 也造成了晚志留世地层的普遍缺失。 实习区早古生代阶段的地质演化与整个扬子地块的演化基本一致。因受后期构造的改造，大部分地层未见出露，仅见到下志留统高家边组和中志留统坟头组。两者之间为整合接触，与下伏地层为断层接触，与上覆地层泥盆系五通组呈平行不整合接触。 三、晚古生代至三叠纪阶段 扬子地块从晚泥盆世又一次开始大规模的海侵。这次的大海侵旋回包括了多个次级海进海退过程，海水进退的频繁交替，形成了多个层位存在的短暂沉积间断。 位于下扬子区的巢湖实习区，在经历了晚志留世一中泥盆世的隆起剥蚀之后，在晚泥盆世发育了一套以石英砂岩为主的河流一滨海相碎屑岩沉积，被称为五通组(D3w)，属于海侵初期在本区的反映。从石炭纪开始，本区发育了石炭系二叠系以开阔台地碳酸盐岩和陆棚相碳酸盐岩一硅质岩为主的沉积建造，反映其海侵作用的规模逐渐扩大，晚二叠世晚期发育了较深水环境下的低速沉积。三叠纪一开始，基本继承了晚古生代的沉积环境，整个下中三叠统是一套海退序列的泥钙质型陆棚浅海较深水相滨海潮坪相含泥质碳酸盐岩沉积。 晚三叠世，扬子板块与华北板块碰撞，形成了大别一苏鲁造山带。这次造山运动被称之为印支运动的南象幕，对实习区的沉积环境和地质构造也产生了显著的影响，表现在本区中三叠统马鞍山组明显海退序列的蒸发台地相蒸发岩沉积建造。中三叠世之后，本区全面抬升为陆地。受印支运动（南象幕）强烈的南北向挤压应力作用，还使本区前侏罗纪地层发生强烈的褶皱和断裂活动，形成一系列紧闭的线性褶皱，奠定了巢湖地区现今地质构造的基本轮廓。 四、侏罗白垩纪阶段 印支运动之后，整个中国东部地区在侏罗白垩纪期间地质演化主要受控于库拉太平洋板块向亚洲板块的俯冲活动，使中国东部地区的地质构造背景变成一个新的大陆边缘活动带。造成该区沉积环境的不均匀性加强，河流湖泊相地层的层序残缺不全，地层分布范围局限，地层之间的角度不整合接触关系频繁出现，岩浆活动强烈。侏罗纪，由于库拉太平洋板块向亚洲大陆之下俯冲，中国东部成为弧后伸展背景，在下扬子坳陷区发育了零星的侏罗系沉积。在巢湖实习基地北部地区发育有下部磨山组河流沼泽相含煤碎屑岩沉积和上部罗岭组的河流相细碎屑岩沉积。在卧牛山一带可见到上侏罗统毛坦厂组分布，主要由粗安质火山角砾岩夹凝灰质岩屑细砂岩和粉砂岩组成。另外，在实习区出露的狮子口花岗斑岩和王乔洞花岗斑岩也是晚侏罗世的产物，反映该区晚侏罗世的火山、岩浆活动比较强烈。 五、新生代阶段新生代以来，中国东部的地壳活动基本继承了中生代的特点，主要受控于太平洋板块向西的俯冲作用，以差异升降和断裂活动为主要特点。白垩纪以后，下扬子区地壳缓慢上升，仅局部可见零星分布的第三系双塔寺组沉积和较广的第四系沉积。 第四系沉积在巢湖实习区覆盖了一定的面积，沉积类型较多：山区有坡积物和倒石堆，由含砾石或砾块及含砂砾粘土组成，可达3-4m厚；河谷中有河床冲积物，由砾石或含砾粘土、粘土呈层状排列；巢湖湖滨有河流-湖泊沉积物，以含砂或砾石亚粘土、亚砂土、亚粘土等组成；碳酸盐岩区可有少量洞穴堆积。 第四章 具体实习路线一、集体实习阶段：20131015 星期二 天气：阴路线一：铸造厂7410工厂狮子口水库甘露寺7410工厂铸造厂1、路线位置 路线起于碾盘山东侧、狮子口-柘皋公路的分水岭处，当地称之为小乌岭，沿公路向东南方向观察至狮子口沟口处，路线全长约3500m。 2、观察内容 a.主要观察志留系高家边组(S1g)和坟头组(S2f)、上泥盆统五通组（D3w）岩性特征，重点是对细粒碎屑岩（泥岩、粉砂质泥岩、泥质粉砂岩和细粒砂岩等）的识别，探讨各种交错层理及球形风化等沉积构造对沉积环境的反映。b.观察坟头组和高家边组的接触关系及划分标志。 3、观察点及内容No.1：碾盘山东侧（位于消纳厂南150m公路点） 高家边组：上部：未见 中部：黄绿色页岩下部：灰黑色页岩 产状：13014 可观测到高角度正断层，图（1）.岩层层理明显，形成于稳定的静水还原条件。 断层形成原因：本地层位于扬子板块北东角与华北板块旋转挤压形成。 图（1）S1g断层No.2：水库向上500m(主要观察下志留统
