本科毕业设计---螺旋板式换热器设计.doc

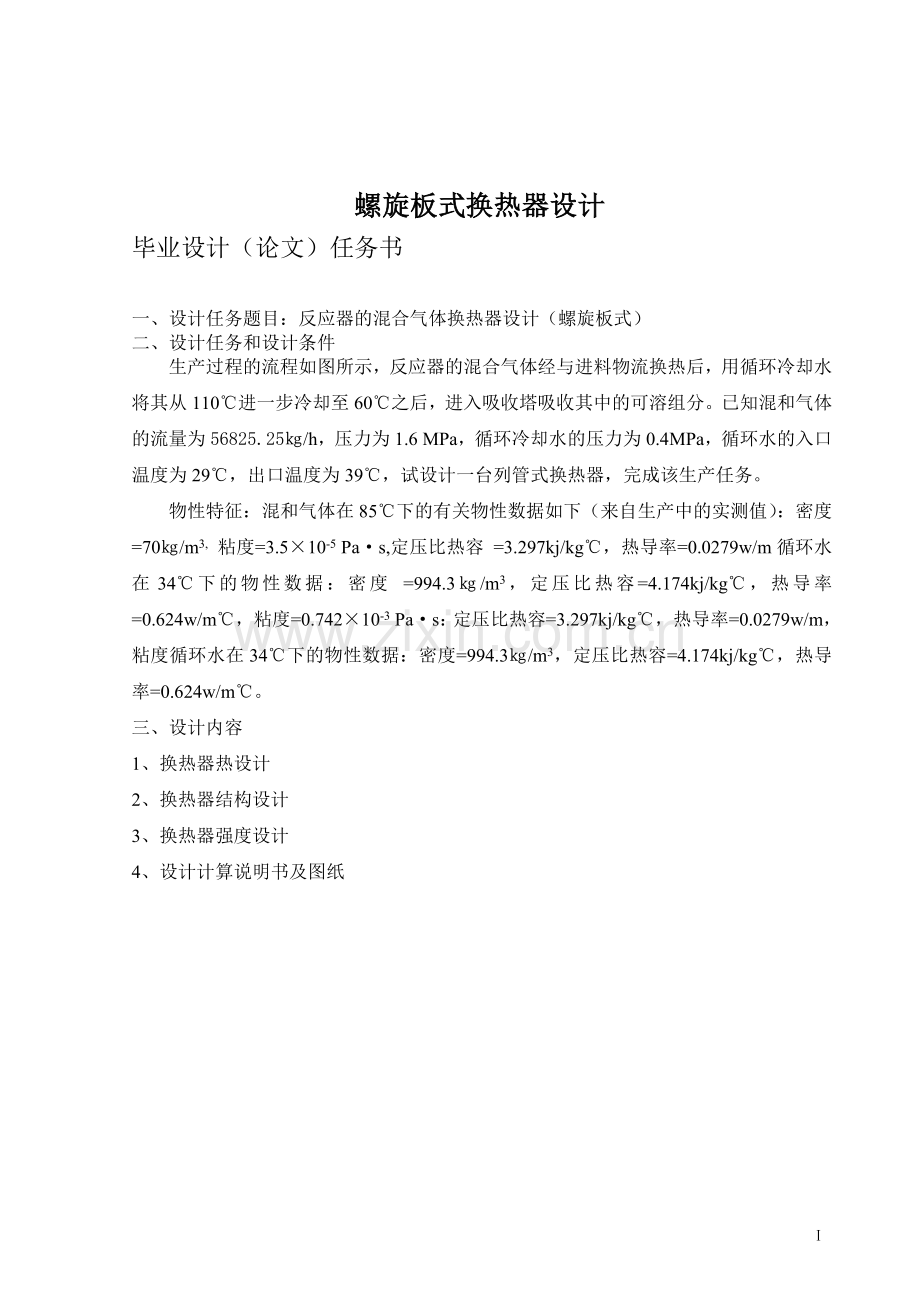

螺旋板式换热器设计毕业设计（论文）任务书一、设计任务题目：反应器的混合气体换热器设计（螺旋板式）二、设计任务和设计条件生产过程的流程如图所示，反应器的混合气体经与进料物流换热后，用循环冷却水将其从110进一步冷却至60之后，进入吸收塔吸收其中的可溶组分。已知混和气体的流量为56825.25/h，压力为1.6 MPa，循环冷却水的压力为0.4MPa，循环水的入口温度为29，出口温度为39，试设计一台列管式换热器，完成该生产任务。物性特征：混和气体在85下的有关物性数据如下（来自生产中的实测值）：密度=70/m3, 粘度=3.510-5 Pas,定压比热容 =3.297kj/kg，热导率=0.0279w/m循环水在34下的物性数据：密度 =994.3/m3，定压比热容=4.174kj/kg，热导率 =0.624w/m，粘度=0.74210-3 Pas：定压比热容=3.297kj/kg，热导率=0.0279w/m，粘度循环水在34下的物性数据：密度=994.3/m3，定压比热容=4.174kj/kg，热导率=0.624w/m。三、设计内容1、换热器热设计2、换热器结构设计3、换热器强度设计4、设计计算说明书及图纸 摘 要螺旋板式换热器是以螺旋体为换热元件的高效换热设备，在化工、石油、轻工等许多工业部门有着广泛应用。它分为可拆和不可拆两种结构形式，螺旋体用两张平行的钢板卷制而成，具有使介质通过的螺旋通道。本设计参照不可拆螺旋板式换热器型式与基本参数和GB150-98钢制压力容器进行螺旋体的几何设计和强度计算以及螺旋板换热器的结构设计。采用的常规设计法设计的不可拆螺旋板式换热器，实现了气-液流体在两螺旋通道内的全逆流低温差换热。并在强度计算时采用增加定距柱数目的方法提高了螺旋体的强度和高度，从而提高了整个设备的承压能力。关键词：螺旋板式换热器；结构设计；强度计算；螺旋体 AbstractSpiral plate heat exchanger is based on helical body heat exchanger components for the efficient heat transfer equipment, the chemical industry, petroleum, light industry and many other industrial sectors have wider application. It is not dismantled and demolished two forms, spirochetes with two parallel plates from rolling, possess medium through the spiral channel. The reference design can not be demolished spiral plate heat exchanger types and basic parameters and GB150-98 steel pressure vessels The spiral and geometric design and strength calculation spiral plate heat exchanger design of the structure. The conventional design method designed not demolition spiral plate heat exchanger, Implementation of the gas-liquid fluid channel in two spiral of the entire current poor low temperature heat exchanger. And the strength calculation used to increase the number of columns from the method improved the spiral body strength and height, thereby increasing the overall capacity confined equipment. Keywords : spiral plate heat exchanger；structural design；strength calculation；spiral 目 录中文摘要英文摘要第1章 绪论11.1换热器简介1 1.1.1换热器在工业中的应用1 1.1.2换热器的作用与发展历史3 1.1.3换热器的分类4 1.1.4各种换热器的特点5 1.1.5换热设备的发展趋势61.2螺旋板换热器7 1.2.1螺旋板换热器的发展概况7 1.2.2螺旋板换热器的优缺点81.3设计思路及工作方法10第2章 传热工艺计算 122.1 设计参数及任务122.2确定设计方案12 2.2.1螺旋板换热器的分类12 2.2.2设计计算中应考虑的问题142.3 传热量的计算15 2.3.1传热量Q152.4 螺旋通道与当量直径的计算162.5 雷诺数与普兰特准数162.6通道传热系数的计算172.7总传热系数192.8对数平均温差202.9换热器传热面积212.10螺旋板的有效换热长度21第3章 几何设计223.1螺旋板有效圈数223.2螺旋板圈数223.3螺旋通道长度223.4螺旋体长轴外径22第4章 流体压力降244.1第一种计算压力降的方法244.2第二种计算压力降的方法254.3第三种计算压力降的方法264.4确定压力降26第5章 螺旋板的强度与刚度295.1螺旋板的强度计算295.2螺旋板的挠度31第6章 螺旋板换热器的结构设计346.1密封结构346.2定距柱尺寸356.3换热器外壳356.4压力实验356.5中心隔板尺寸36 6.5.1中心隔板宽度36 6.5.2中心隔板厚度37 6.5.3偏心距376.6接管386.7法兰39 6.8鞍座支座选取及安装位置396.9半圆端板40第7章 螺旋板换热器的稳定性校核417.1设备校核417.2鞍座校核427.3筒体校核437.4壳体接管开孔补强校核44第8章 螺旋板换热器的制造简介 46 8.1 制造工艺程序 46 8.2 螺旋板式换热器制造质量的控制 46 8.2.1螺旋板板材的下料 46 8.2.2板材拼接 46 8.2.3焊定距柱 46 8.2.4卷制螺旋体 47 8.2.5焊接螺旋通道 47 8.2.6 螺旋板换热器的装配与试压 47第9章 总结49参考文献51致谢52延安大学毕业设计（论文）第一章 绪 论1.1 换热器简介 1.1.1 换热器在工业中的应用1 在工业生产中，为了实现物料之间热量传递的设备，统称为换热器。换热器作为通用工艺设备，在化工、石油、动力、原子能、食品、轻工等许多工业部门有着广泛的应用。出于不同的使用目的和工艺要求，换热器的形式很多（如：热交接器、加热器、冷却器、冷凝器、蒸发器和再沸器等）而且仍在不断发展。现在，为了适应我国现代化的需要，无论从有关工业本身的发展或从能源的开发、利用和节约来看，对换热器都提出了更高的要求，现在对于迅速发展的化工、炼油等工业生产来说，换热器尤为重要。 （1）换热器在近代工业中的应用 在化工生产中，换热气是主要的工艺设备之一。例如，在氮肥生产中，氮气和氢气的混合气体要在500左右的高温才能在催化剂的作用下合成氨，而氨与未反应的氮、氢气体的分离，则需要通过冷却与冷凝的办法以液体的形式分离出来。这一生产过程中的加热、冷却与冷凝就是通过换热器实现的。在酒精生产中，酒精精馏塔在操作时候，原料液需预热，釜底液体需要在再沸器中加热，塔顶产生的蒸气需冷凝。这一生产过程中的预热、加热和冷凝也都是通过换热器实现的。换热气在化工行业中的应用是十分广泛的，各种化工生产工艺几乎都要甬道它。 在制冷工业中，以食品的冷藏业常用的以氨为制冷剂的蒸气压缩制冷装置为例，经过压缩机压缩后的气态氨在冷凝器中被冷凝为液体；液化后的高压液态氨在膨胀机或节流阀中绝热膨胀，使温度下降到远低于周围环境的温度；这种低温氨流体在流经蒸发器时（布置在冷藏室中）吸热蒸发而回复到原先进入压缩机时的氨气状态。然后，再重复新的循环。在其它各种制冷装置中，都存在冷凝器和蒸发器等换热器。 在火力发电厂中，装有预热器、燃油加热器、给水加热器、蒸汽冷凝器等一系列的换热气。其实，蒸汽锅炉本身也可以看作是一个大型复杂的换热气。燃料在炉膛中燃烧产生的热量，通过炉膛受热面、对流蒸发受热面、过热器及省煤器加热共质，使工质汽化、过热成为能输往蒸汽轮机的符合要求的过热蒸汽。 在核电厂中，蒸汽发生器是一项很重要的工艺设备。核燃料裂变所产生的大量的热量首先传给冷却剂，冷却剂在蒸汽发生器中再将热量传给水、使水汽化成蒸汽，由蒸汽来转动汽轮发电机发电。此外，在核电厂系统中还装有各种加热器、蒸汽冷凝器等换热器。 （2）换热器在节能降耗中的应用 换热器在节能技术改造中具有很重要的作用，表现在两个方面：一是在生产工艺流程中使用着大量的换热气，提高这些换热气的效率，显然可以减少能源的消耗；另一方面，用换热器来回收工业余热，可以显著地提高设备的热效率。1.1.2 换热器的作用与发展历史换热器的主要功能是保证工艺过程对介质所要求的特定温度，同时也是提高能源利用率的主要设备之一，在日常生活中取暖用的暖气散热片、汽轮机装置中的凝汽器和航天火箭上的油冷却器等，都是换热器。它还广泛应用于化工、石油、动力和原子能等工业部门。 换热器既可是一种单独的设备，如加热器、冷却器和凝汽器等；也可是某一工艺设备的组成部分，如氨合成塔内的热交换器。换热器在节能技术改造中具有很重要的作用,表现在两个方面:一是在生产工艺流程中使用着大量的换热器,提高这些换热器的效率,显然可以减少能源的消耗;另一方面,用换热器来回收工业余热,可以显著地提高设备的热效率。工业炉烟气的余热回收，应满足炉内需要以节省炉用高质燃料；考虑外部需要，争取得到更大的经济效益。对于其它余热的回收，也应遵守以节约燃料为中心进行综合利用的原则。由于工业余热分布广、形式各种各样，故节能方案也各不相同，但在各种节能方案中，换热器几乎是不可缺少的。所以换热器在国民经济中占有重要的地位和作用。换热器在工业中的应用，至少已有200余年的历史。瓦特的蒸汽机诞生于1774年，瓦特蒸汽机的突出特点是配置有专门的冷凝器。纽可门于1712年制成的蒸汽机，冷凝是在汽缸里进行的，效率低，煤耗大，且不能连续作功，所以不能用于工业生产。瓦特对纽可门的蒸汽机进行了改造，让冷凝这道工序由与汽缸脱离的冷凝器来完成。使蒸汽机的效率提高了五倍，煤耗减少了四分之三，更重要的是改造后的蒸汽机可以连续作功，使工业应用成为可能。瓦特蒸汽机的推广使用，使人类进人了一个新的时代蒸汽时代。从此，换热器也就越来越受到人们的重视。由于制造工艺和科学水平的限制，早期的换热器只能采用简单的结构，而且传热面积小、体积大和笨重，如蛇管式换热器等。随着制造工艺的发展，逐步形成一种管壳式换热器，它不仅单位体积具有较大的传热面积，而且传热效果也较好，长期以来在工业生产中成为一种典型的换热器。二十世纪20年代出现板式换热器，并应用于食品工业。以板代管制成的换热器，结构紧凑，传热效果好，因此陆续发展为多种形式。30年代初，瑞典首次制成螺旋板换热器。接着英国用钎焊法制造出一种由铜及其合金材料制成的板翅式换热器，用于飞机发动机的散热。30年代末，瑞典又制造出第一台板壳式换热器，用于纸浆工厂。在此期间，为了解决强腐蚀性介质的换热问题，人们对新型材料制成的换热器开始注意。60年代左右，由于空间技术和尖端科学的迅速发展，迫切需要各种高效能紧凑型的换热器，再加上冲压、钎焊和密封等技术的发展，换热器制造工艺得到进一步完善，从而推动了紧凑型板面式换热器的蓬勃发展和广泛应用。此外，自60年代开始，为了适应高温和高压条件下的换热和节能的需要，典型的管壳式换热器也得到了进一步的发展。70年代中期，为了强化传热，在研究和发展热管的基础上又创制出热管式换热器。1.1.3换热器的分类换热器按作用原理或传热方式的不同可分为混合式、蓄热式和间壁式三类。 混合式换热器是通过冷、热流体的直接接触、混合进行热量交换的换热器，又称接触式换热器。由于两流体混合换热后必须及时分离，这类换热器适合于气、液两流体之间的换热。例如，化工厂和发电厂所用的凉水塔中，热水由上往下喷淋，而冷空气自下而上吸入，在填充物的水膜表面或飞沫及水滴表面，热水和冷空气相互接触进行换热，热水被冷却，冷空气被加热，然后依 图1-1 混合式换热器示意图靠两流体本身的密度差得以及时分离。 蓄热式换热器是利用冷、热流体交替流经蓄热室中的蓄热体(填料)表面，从而进行热量交换的换热器，如炼焦炉下方预热空气的蓄热室。这类换热器主要用于回收和利用高温废气的热量。以回收冷量为目的的同类设备称蓄冷器，多用于空气分离装置中。 间壁式换热器的冷、热流体被固体间壁隔开，并通过间壁进行热量交换的换热器，因此又称表面式换热器，这类换热器应用最广。 间壁式换热器根据传热面的结构不同可分为管式、板面式和其他型式。管式换热器以管子表面作为传热面，包括蛇管式换热器、套管式换热器和管壳式换热器等；板面式换热器以板面作为传热面，包括板式换热器、螺旋板换热器、板翅式换热器、板壳式换热器和伞板换热器等；其他型式换热器是为满足某些特殊要求而设计的换热器，如刮面式换热器、转盘式换热器和空气冷却器等。按生产中使用目的分类：可分成冷却器、加热器、冷凝器、汽化器 (或再沸器)和换热器等。按换热器所用材料分类：可把换热器分成金属材料和非金属材料两类。按换热器传热面的形状和结构分类：它用于区分各种形式的间壁式换热器，其分类有：1通过管壁传热的换热器(即“管式”)(1)蛇管式换热器；(2)套管式换热器；(3)管壳式(列管式)换热器：这类换热器又可分为固定管板式、U形管式和浮头式等2通过板面传热的换热器(即“板面式”)(1)螺旋板式换热器；(2)板式换热器；(3)伞板式换热器；(4)板翅式换热器；(5)板壳式换热器；3其它形式的换热器； 这类换热器一般都是为了满足某些特殊要求而出现的，有些还处于发展阶段，其中比较成熟的，如回转式换热器和热管等。1.1.4 各种换热器的特点 管式换热器；这一类型的换热器，虽然在换热效率、设备结构的紧凑性(换热器在单位体积中的传热面积m/m)、和金属消耗量(/m)等方面都不如其它新型换热器，但它具有结构坚固，操作弹性大(指流体的温度和流量等参数在一定范围内有短时间的波动，对生产不会带来太大的影响)和使用材料范围广等优点。尤其在高温、高压和大型换热器中，仍占着相当优势。(1)蛇管式换热器：它是最早出现的一种结构简单和操作方便的传热设备。它本身又可分成沉浸式和喷淋式等两种。a、沉浸式蛇管换热器：蛇管多用金属管子弯制而成,或制成适应容器要求的形状,沉浸在容器中。两种流体分别在蛇管内、外流动而进行热量交换。这种换热器的优点是结构简单，价格低廉，便于防腐蚀，能承受高压。主要缺点是由于容器的体积较蛇管的体积大得多，故管外流体的a较小， 图1-2 喷淋式冷却器因而总传热系数K也较小，并且设备 1-直管；2-U形管；3-水槽；4 -齿形檐板 也显得笨重。 b、喷淋式蛇管换热器：它多用作冷却器。固定在支架上的蛇管排列在同一垂直面上，热流体在管内流动，自下部的管进入，由上部的管流出，冷水由最上面的多孔分布管（淋水管）流下，分布在蛇管上，并沿其两侧下降至下面的管子表面，最后流入水槽而排出。冷水在各管表面上流过时，与管内流体进行热交换。这种设备常放置在室外空气流通处，冷却水在空气中汽化时可带走部分热量，以提高冷却效果。与沉浸式蛇管换热器相比，还具有便于检修和清洗、传热效果也较好等优点，其缺点是喷淋不易均匀。(2)套管式换热器：套管式系用管件将两种尺寸不同的标准管连接成为同心圆的套管，然后用180的回弯管将多段套管串联而成。每一段套管称为一程，程数可根据传热要求而增减。每程的有效长度为46m ,若管子太长，管中间会向下弯曲，使环形中的流体分布不均匀。在需要传热面积不太大且要求压强较高或传热效果较好时，宜采用该换热器。(3)管壳式换热器：它是目前应用最为广泛的一种换热设备，已作为一种标准换热设备。为了增加流体在管外空间的流速，以改善它的给热情况，在筒体内间隔安装了多块折流挡板。换热器的壳体上和两侧的端盖上(对偶数管程言，则在一侧)装有流体的进出口，有时还在其上装设检查孔，为安置测量仪表用的接口管、排液孔和排气孔等。这种换热器的特点是易于制造，生产成本较低，选用的材料范围广，换热表面的清洗比较方便，适应性强，处理能力大，高温和高压下亦能应用。但从传热效率、结构的紧凑性和单位换热面积所需金属的消耗量等均不如一些新型高效紧凑式换热器。 (4)板面式换热器：这类换热器的传热性能要比“管式”换热器优越，由于结构上的特点使流体能在较低的速度下就达到湍流状态，从而强化了传热。该设备采用板材制做，故在大规模组织生产时，可降低设备成本，但其耐压性能比“管式”的差。1.1.5 换热设备的发展趋势 当前换热器发展的基本趋势将是：继续提高设备的传热效率，促进设备结构的紧凑性，加强生产制造的标准系列化和专业化，并在广泛的范围内继续向大型化的方向发展。1、管壳式换热器：由于它具有结构坚固、弹性大和使用材料范围广等独特的优点，今后仍将在广泛的领域内得到继续发展。尤其在高温、高压和大型化的场合下，更有其广阔的发展前途。但为了加强其传热效率，在高温和高压的条件下，采用电焊焊接式翅片管的结构将会得到重视和发展。制造工艺上进一步机械化和自动化以及采用各种新技术，在发展管壳式换热器方面仍将占有重要的地位。2、各种新型高效紧凑式换热器的应用范围将得到进一步扩大。在压力、温度和流量的许可范围内，尤其是处理强腐蚀性介质而需要使用贵重金属材料的场合下，新型高效紧凑式换热器将进一步取代管壳式换热器。3、板式换热器：虽然它具有某些优异的性能，但尚存在一些问题，有待今后继续加以妥善解决。该种形式的换热器进一步发展的趋势，将是提高操作温度和操作压力，设计大型板片以增大它的处理量，扩大它的使用范围，并采用新的结构材料和新的制造工艺。其中尤以研制新的垫片材料，改进密封结构，增强板片的刚度，以便提高操作温度和操作压力，扩大使用范围等，将是今后发展的重点。 4、板壳式换热器：由于它较好地从结构上解决了耐温、抗压与高效之间的矛盾，它兼有管壳式与板式换热器的优点，因而在化学工业中得到很快地推广应用。今后将进一步扩大其使用范围。另一方面，由于它的制造工艺比较复杂，焊接要求高，今后发展的趋势将如何进一步改进结构设计，发展新的成型和焊接工艺等。5、螺旋板换热器的近期发展，将对其各种结构形式的换热器扩大其应用场合，同时，如何进一步提高其承压能力，增大处理量，并改进焊接工艺，以适应石油及化学工业的要求。6、板翅式换热器：虽然由于钎焊技术的发展和不断完善而得到较快的发展。但是，因一般硬钎焊的成本还是较高，而且要使用具有腐蚀性的焊剂。 目前已出现不使用焊剂的各种硬针焊方法，如真空钎焊和无焊剂钎焊等。但这些方法还有待进一步研究。因此板翅式换热器今后发展的趋势，主要是进一步完善各种新的钎焊方法和研究采用新的制造工艺，并使板束尺寸和总组合体向大型化发展。另外，在采用新材料和进一步扩大在化工和石油化工的使用范围也将得到发展。7、新型材料换热器：由于它们在耐强腐蚀性能方面具有特殊的优点，今后将随着化学工业的发展，进一步得到推广和应用，并且还将研究扩大所使用的材料，如碳化硅陶瓷的应用。为了节约各种贵重材料，还将继续研究和发展各种新工艺和新技术，如复合、衬里及表面处理等技术。8、新型热管换热器：近几年来，热管换热器已在化工和石油化工等生产部门中推广应用，由于它具有效率高，压力降小，结构简单和紧凑等优点，发展较为迅速。今后发展的趋势，将一面扩大热管在化工领域中的应用，另一面将对热管换热器，加强其高性能工作介质的研究以及提高翅片制造、安装工艺水平和翅片的传热性能等。1.2螺旋板换热器1.2.1螺旋板换热器的发展概况21930年瑞典“Rosenblad”公司首先提出了螺旋板式换热器的结构，并很快投入了批量生产，取得了专利权。此后英国的APV公司、美国的AHRCO公司和Union Carbide公司、联邦德国的ROCA公司、日本的“大江”、“川化”公司以及荷兰、捷克、前苏联等国也相继设计制造出同类产品。日本的螺旋板式换热器制造是在二次世界大战后星期的，各公司都制定了自己的系列标准。前苏联在1966年颁布了螺旋板式换热器的国家标准TOCT 2067-66。我国从20世纪50年代开始在化工领域使用螺旋板式换热器，并进行了仿造。到60年代中期，由于采用了卷床卷制，提高了产品质量并能批量生产。1970原一机部通用机械研究所、苏州化工机械厂开始进行标准化、系列化工作，随后与原大连工学院协作对螺旋板式换热器的传热和流体阻力进行了系统的研究。1973年原一机部制定标准JB 1287-73，并由原一机部通用机械研究所负责编制了“螺旋板式换热器图纸选用手册”，对螺旋板式换热器的应用和推广起了很大的推动作用。随着原南京化工学院和广西大学在螺旋板式换热器强度和刚度研究的进展，螺旋板式换热器的设计更加系统化。20世纪80年代末至90年代中期，机械工业部合肥通用机械研究所先后制定了JB/TQ 724-89螺旋板式换热器制造技术条件、JB 53012螺旋板式换热器制造质量分等、JB/T 4723不可拆螺旋板式换热器型式与基本参数、JB/T 6919螺旋板式换热器性能试验方法，形成了我国螺旋板式换热器的整个体系框架。19911997年机械部合肥通用机械研究所，苏州化工机械厂联合完成了基金课题“大型可拆螺旋板式换热器的研制”，将我国螺旋板式换热器的水平推上了一个新的台阶。即将颁布的综合性行业标准螺旋板式换热器标志着我国螺旋板式换热器的设计、制造、检验与验收更加规范化。 1997年由机械工业部组织实施了全国螺旋板式换热器的首次质量监督检查。这次螺旋板式换热器产品质量统检反映了我国螺旋板式换热器生产的节本格局。江苏省是我国螺旋板式换热器生产最密集的地区。其中苏州化工机械厂擅长生产可拆螺旋板式换热器，是我国加工螺旋板设备最完善的企业；无锡雪浪铆焊厂擅长生产酒精、溶剂、变压器油冷却、重油加热系统的螺旋板式换热器换热器；无锡市换热器厂擅长生产制药、双氧水领域的螺旋板式换热器。而广东佛山化工机械厂擅长生产烧碱领域螺旋板式换热器；北京四季青换热器厂擅长生产采暖供热，油田领域的螺旋板式换热器。在我国使用院旋扳式换热器是从五十年代中期开始，当时主要用于烧碱厂中的电解液加热和浓碱液冷却。六十年,我国机械制造部门设计、制造了卷制螺旋扳的专用卷床，使卷制的工效提高了几十倍，为推广应用螺旋板式换热器创造了良好的条件。自1968年第一机械工业部在苏州召开的螺旋板式和固定管板式换热器系列审交会议后，国内已有计多家制造厂生产了这种换热器，在我国得到了迅速推广应用4。1.2.2螺旋板换热器的优缺点（1）传热效率高 由于螺旋板换热器具有螺旋通道，流体在通道内流动，在螺旋板上焊有保持螺旋通道宽度的定距柱或冲压出的定距泡，在螺旋流动的离心力作用下，能使流体在较底的雷洛数时发生湍流。考虑到压力降不致过大，所以合理地选择通道宽度和流体流速是较重要的，设计时一般可选择较高的流速，这样可使流体分散度高，接触好，有利于提高螺旋板换热器的换热效率。（2）能有效地利用流体的压头损失 螺旋板式换热器中的流体，虽然没有流动方向的剧烈变化和脉冲现象，但因螺旋通道较长，螺旋板上又焊有定距柱，在一般情况下，这种换热器的流体阻力比管壳式换热器更大一些，但它与其它类型的换热器相比，由于流体在通道内是作均匀的螺旋流动，其流体阻力主要发生在流体与螺旋板的摩擦上，而这部分阻力可以造成流体湍流。因此相应地增加了给热系数，这就说明了螺旋板换热器能更有效的利用流体的压头损失。（3）不易污塞 在螺旋板换热器中，由于介质走的是单一通道，而它的允许速度可以比其它类型的换热器高污垢不易沉积，如果通道内某出沉积了污垢，则此处的通道截面积就会减小，在一定的流量下，如截面积减小，局部的流速就相应的提高，对污垢区域起冲刷的作用，而在管壳式换热器中，如果一根管子有污垢沉积，此管的局部阻力增大，则流量受到限制，流速降低，介质就向其它换热管分配，使换热器内每根管子的阻力重新平衡，使得沉积了的污垢的管子的流速越来越低，越易沉积，最后完全堵死。（4）能利用低温热源，并能精确控制出口温度 为了提高螺旋板换热器的传热效率，就要求提高传热推动力。当两流体在螺旋通道内采用全逆流操作时，则两流体的对数平均温度差就较大，有利于传热。从换热器设计中采用的经验数据进行分析，螺旋板换热器允许的最小温差为最低。在两流体温差为3度情况下仍可以进行热交换。 螺旋板换热器具有两个较长的均匀螺旋通道，介质在通道中可以进行均匀的加热和冷却，所以能够精确地控制其它出口温度。（5）结构紧凑 一台直径为1.5m，宽为1.8m的螺旋板换热器，其传热面积可以达到200平方米，而单位面积的传热面积约为管壳式换热器的三倍。（6）密封结构可靠 目前使用的螺旋板换热器两通道一般采用焊接密封。所以只要保证焊接质量，就能保证两介质之间不会产生泄露。在螺旋板换热器内的的介质与大气的密封是采用法兰连接密封结构。这种密封方法是很可靠的。（7）温差应力小 螺旋板换热器的特点的允许膨胀，由于它有两个较长的螺旋形通道，当螺旋体受热或冷却后，可像钟表内发条一样伸长或收缩。而螺旋体各圈之间都是一侧为热流体，另一侧为冷流体，最外圈与大气接触。在螺旋体之间的温差没有管壳式换热器中的管子与壳体之温差那样明显，因此不会产生大的温差应力。在国内外使用的螺旋板换热器实列中使用在两介质温差很大的场合。还未发现有较大的温差应力存在。（8）热损失少 由于结构紧凑。即使换热器的传热面积很大，但它的外表面积还是较小的，又因接近常温的流体是从最外边边缘处的通道流出，所以一般不需要保温（9）制造简单 螺旋板换热器与其它类型的换热器相比，制造工时为最少，机械加工量小，材料主要是板材，容易卷制，制造成本低。（10）承受能力受限制 螺旋板换热器一般都按每一通道的额定压力设计由于螺旋板的直径较大，厚度较小，刚度差，每一圈均承受压力，当两通道见的压力差达到一定程度，亦即达到或接近临界压力时，螺旋板就会被压坏而丧失稳定性。（11）修理困难 螺旋板换热器虽不易泄露，但由于结构上的限制，一旦产生泄露是不易修理往往只能整台报废，因此对具有腐蚀性介质时，应选用耐腐蚀性好的材料（12）通道的清洗 由于螺旋通道一般较窄，螺旋板上焊有维持通道宽度的定距柱，使机械清洗困难。主要的清洗方法有热水冲洗，酸洗忽然蒸汽吹洗三种，国内多采用蒸汽吹洗。1.3设计思路及工作方法 本次设计的题目是反应器的混合气体换热器设计（螺旋板式），其两通道的流体为混合气体和冷却水(工业循环用水)，实现的热交换是气-液热交换且两通道的设计压力为0.6MPa。根据前述螺旋板式换热器的三种型式的特点知道，型螺旋板式换热器主要是用于液-液的传热，使用的公称压力在2.5MPa以下。型 螺旋板式换热器主要用于气-液的热交换，使用压力在1.6MPa。型螺旋板式换热器主要用于蒸汽冷凝，使用的公称压力为1.6MPa。由于三种形式的螺旋板式换热器的使用公称压力差别不大，而主要表现在对物料的选择上，故为了更好的完成流体之间的传热工艺设计，本次设计的螺旋板式换热器为型结构。49第二章 传热工艺计算2.1设计参数及任务通道1通道2流体名称混合气体冷却水总流体（kg/h）56825.25工作温度 进/出（）110/6029/39操作压力（MPa）1.60.42.2确定设计方案 2.2.1螺旋板换热器的分类根据通道布置的不同和使用的条件，螺旋板换热器可以分成三种形式。I型：它的主要特点是螺旋通道的两端全部垫入密封条后焊接密封，两流体都是呈螺旋流动，冷流体从外周沉向中心排出，热流体由中心沿螺旋流向外周排出，这种形式的换热器称为I型，见图2-1所示为不可拆结构。 图2-1图2-1 I型螺旋板换热器I型螺旋板换热器的特点：适用于对流传热，主要用于液液流体的传热。在液一液热交换中，还可以用来加热和冷却高粘度的液体。由于单流道的特点流动分布情况较好。另一是用来满足精确控制温度的要求。除上述情况外，它还可用来冷却气体或冷凝蒸汽但受到通道断顶的限制，所以只能用在流量不大的场合，日前使用的公称压力在25105Pa以下。型：这种换热器的主要特点是螺旋通道两端面交错焊死。两端面的密封采用顶盖加垫片的密封结构，螺旋体由两端分别进行机械清洗，II型螺旋板换热器为可拆式，主要用于气一液的热交换，使用压力在16105Pa。见图2-2所示图2-2 型螺旋板换热器 图2-3 型螺旋板换热器型：该换热器
