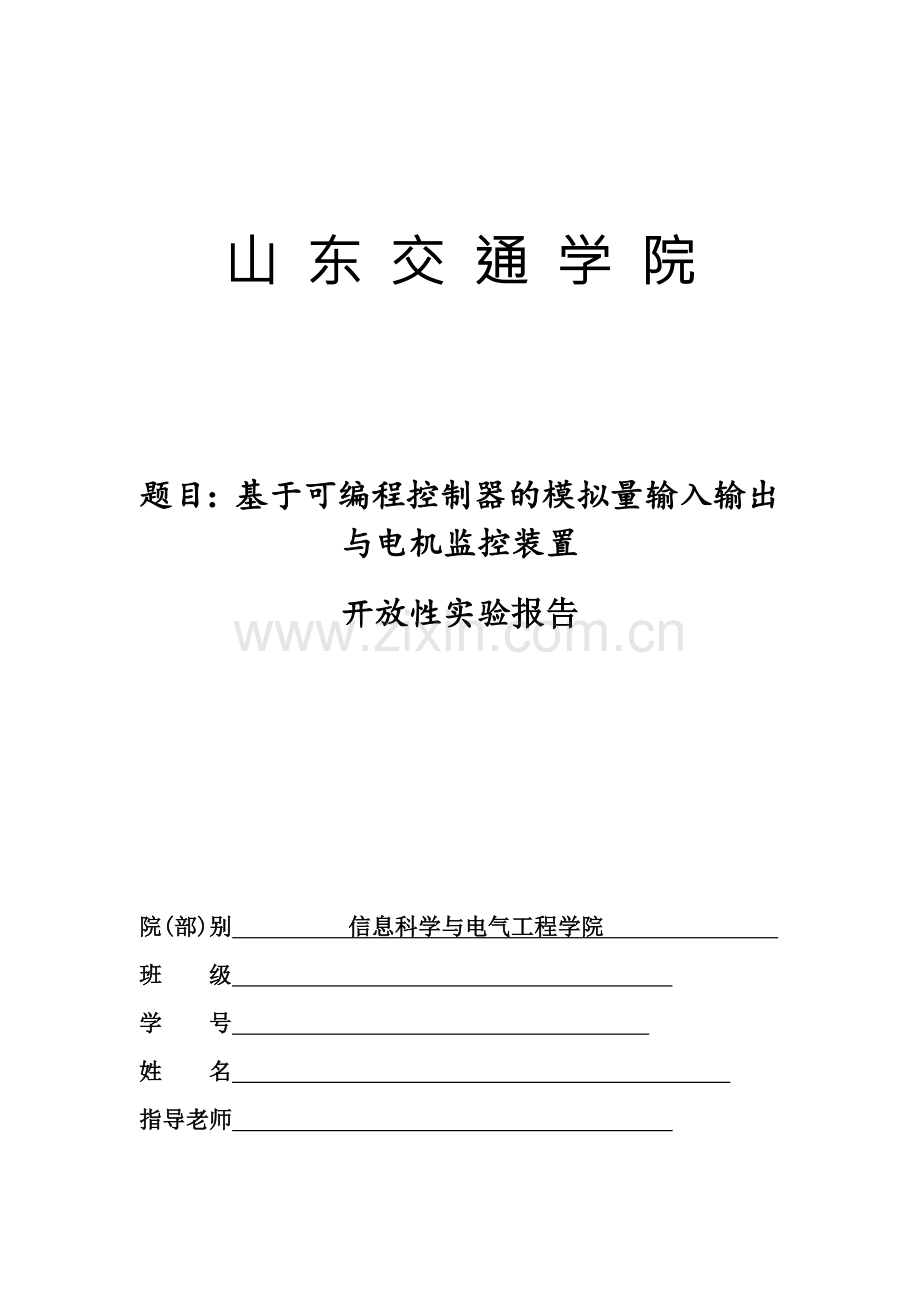

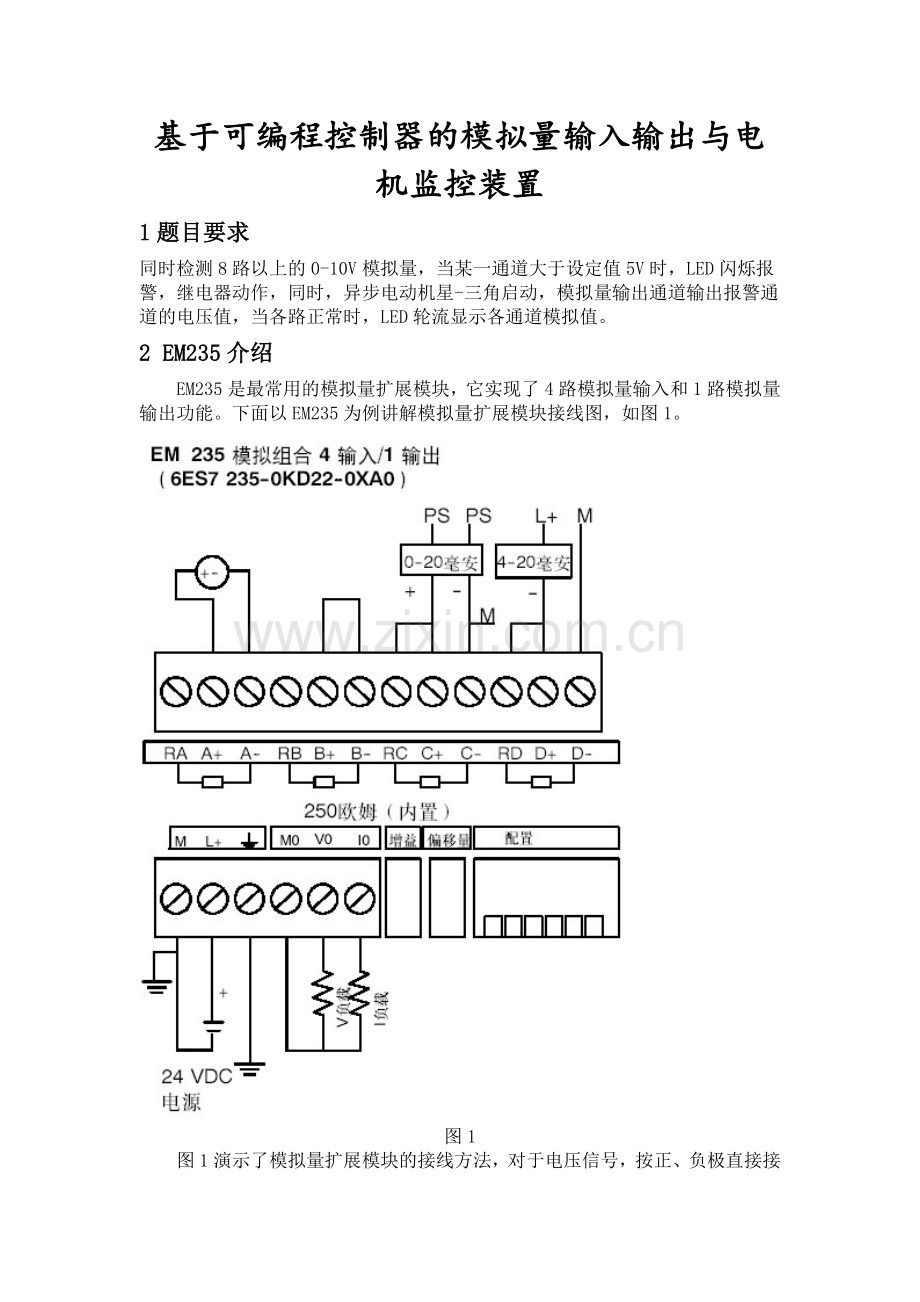

山 东 交 通 学 院题目：基于可编程控制器的模拟量输入输出与电机监控装置开放性实验报告院(部)别 信息科学与电气工程学院 班 级 学 号 姓 名 指导老师 基于可编程控制器的模拟量输入输出与电机监控装置1题目要求同时检测8路以上的0-10V模拟量，当某一通道大于设定值5V时，LED闪烁报警，继电器动作，同时，异步电动机星-三角启动，模拟量输出通道输出报警通道的电压值，当各路正常时，LED轮流显示各通道模拟值。2 EM235介绍EM235是最常用的模拟量扩展模块，它实现了4路模拟量输入和1路模拟量输出功能。下面以EM235为例讲解模拟量扩展模块接线图，如图1。图1图1演示了模拟量扩展模块的接线方法，对于电压信号，按正、负极直接接入X和X；对于电流信号，将RX和X短接后接入电流输入信号的“”端；未连接传感器的通道要将X和X短接。对于某一模块，只能将输入端同时设置为一种量程和格式，即相同的输入量程和分辨率。（后面将详细介绍）EM235的常用技术参数：模拟量输入特性模拟量输入点数4输入范围电压（单极性）010V 05V 01V 0500mV 0100mV 050mV 电压（双极性）10V 5V 2.5V 1V 500mV 250mV 100mV 50mV 25mV电流020mA数据字格式双极性 全量程范围-32000+32000单极性 全量程范围032000分辨率12位A/D转换器模拟量输出特性模拟量输出点数1信号范围电压输出 10V电流输出020mA数据字格式电压-32000+32000电流032000分辨率电流电压12位电流11位下表说明如何用DIP开关设置EM235扩展模块，开关1到6可选择输入模拟量的单/双极性、增益和衰减。EM235开关 单/双极性选择增益选择衰减选择SW1SW2SW3SW4SW5SW6ON单极性OFF 双极性OFF OFF X1OFF ONX10 ONOFF X100ONON无效ONOFF OFF 0.8OFF ONOFF 0.4OFF OFF ON0.2由上表可知，DIP开关SW6决定模拟量输入的单双极性，当SW6为ON时，模拟量输入为单极性输入，SW6为OFF时，模拟量输入为双极性输入。SW4和SW5决定输入模拟量的增益选择，而SW1，SW2，SW3共同决定了模拟量的衰减选择。根据上表6个DIP开关的功能进行排列组合，所有的输入设置如下表：单极性满量程输入分辨率SW1 SW2SW3 SW4 SW5 SW6 ONOFFOFFONOFFON0到50mV 12.5V OFFONOFFONOFFON0到100mV 25V ONOFFOFFOFFONON0到500mV125uA OFFONOFFOFFONON0到1V 250VONOFFOFFOFFOFFON0到5V1.25mV ONOFFOFFOFFOFFON0到20mA 5AOFFONOFFOFFOFFON0到10V 2.5mV 双极性满量程输入分辨率SW1 SW2SW3SW4SW5SW6ONOFF OFF ONOFF OFF 25mV 12.5V OFF ONOFF ONOFF OFF 50mV 25VOFF OFF ONONOFF OFF 100mV 50V ONOFF OFF OFF ONOFF 250mV 125VOFF ONOFF OFF ONOFF 500 250VOFF OFF ONOFF ONOFF 1V 500V ONOFF OFF OFF OFF OFF 2.5V 1.25mV OFF ONOFF OFF OFF OFF 5V 2.5mV OFF OFF ONOFF OFF OFF 10V 5mV 6个DIP开关决定了所有的输入设置。也就是说开关的设置应用于整个模块，开关设置也只有在重新上电后才能生效。输入校准模拟量输入模块使用前应进行输入校准。其实出厂前已经进行了输入校准，如果OFFSET和GAIN电位器已被重新调整，需要重新进行输入校准。其步骤如下：A、 切断模块电源，选择需要的输入范围。B、 接通CPU和模块电源，使模块稳定15分钟。C、 用一个变送器，一个电压源或一个电流源，将零值信号加到一个输入端。D、 读取适当的输入通道在CPU中的测量值。E、 调节OFFSET（偏置）电位计，直到读数为零，或所需要的数字数据值。F、 将一个满刻度值信号接到输入端子中的一个，读出送到CPU的值。G、 调节GAIN（增益）电位计，直到读数为32000或所需要的数字数据值。H、 必要时，重复偏置和增益校准过程。EM235输入数据字格式下图给出了12位数据值在CPU的模拟量输入字中的位置图2可见，模拟量到数字量转换器（ADC）的12位读数是左对齐的。最高有效位是符号位，0表示正值。在单极性格式中，3个连续的0使得模拟量到数字量转换器（ADC）每变化1个单位，数据字则以8个单位变化。在双极性格式中，4个连续的0使得模拟量到数字量转换器每变化1个单位，数据字则以16为单位变化。EM235输出数据字格式图3给出了12位数据值在CPU的模拟量输出字中的位置：图3数字量到模拟量转换器（DAC）的12位读数在其输出格式中是左端对齐的，最高有效位是符号位，0表示正值。模拟量扩展模块的寻址每个模拟量扩展模块，按扩展模块的先后顺序进行排序，其中，模拟量根据输入、输出不同分别排序。模拟量的数据格式为一个字长，所以地址必须从偶数字节开始。例如：AIW0，AIW2，AIW4、AQW0，AQW2。每个模拟量扩展模块至少占两个通道，即使第一个模块只有一个输出AQW0,第二个模块模拟量输出地址也应从AQW4开始寻址，以此类推。图4演示了CPU224后面依次排列一个4输入/4输出数字量模块，一个8输入数字量模块，一个4模拟输入/1模拟输出模块，一个8输出数字量模块，一个4模拟输入/1模拟输出模块的寻址情况，其中，灰色通道不能使用。图4模拟量值和A/D转换值的转换假设模拟量的标准电信号是A0Am（如：420mA），A/D转换后数值为D0Dm（如：640032000），设模拟量的标准电信号是A，A/D转换后的相应数值为D，由于是线性关系，函数关系Af（D）可以表示为数学方程：A（DD0）（AmA0）（DmD0）A0。根据该方程式，可以方便地根据D值计算出A值。将该方程式逆变换，得出函数关系Df（A）可以表示为数学方程：D（AA0）（DmD0）（AmA0）D0。具体举一个实例，以S7-200和420mA为例，经A/D转换后，我们得到的数值是640032000，即A04，Am20，D06400，Dm32000，代入公式，得出：A（D6400）（204）（320006400）4假设该模拟量与AIW0对应，则当AIW0的值为12800时，相应的模拟电信号是6400162560048mA。又如，某温度传感器，1060与420mA相对应，以T表示温度值，AIW0为PLC模拟量采样值，则根据上式直接代入得出：T=70（AIW06400）2560010可以用T 直接显示温度值。模拟量值和A/D转换值的转换理解起来比较困难，该段多读几遍，结合所举例子，就会理解。为了让您方便地理解，我们再举一个例子：某压力变送器，当压力达到满量程5MPa时，压力变送器的输出电流是20mA，AIW0的数值是32000。可见，每毫安对应的A/D值为32000/20，测得当压力为0.1MPa时，压力变送器的电流应为4mA，A/D值为（32000/20）46400。由此得出，AIW0的数值转换为实际压力值（单位为KPa）的计算公式为：VW0的值(AIW0的值6400)(5000100)/(320006400)100（单位：KPa）3实验步骤及方案说明(1)确定I/O口分配 (2)明确设计流程，分步设计PLC程序 （3)外部接线并检查，分步调试各阶段程序是否正确 (4)完善最终程序设计4端子分配及硬件电路图4.1端子分配I1.0开始按钮I1.1停止按钮I1.2手动转换开关1I1.3手动转换开关2I1.4按下按键两通道交替显示4.2 硬件电路图 5 梯形图及实际接线图照片
