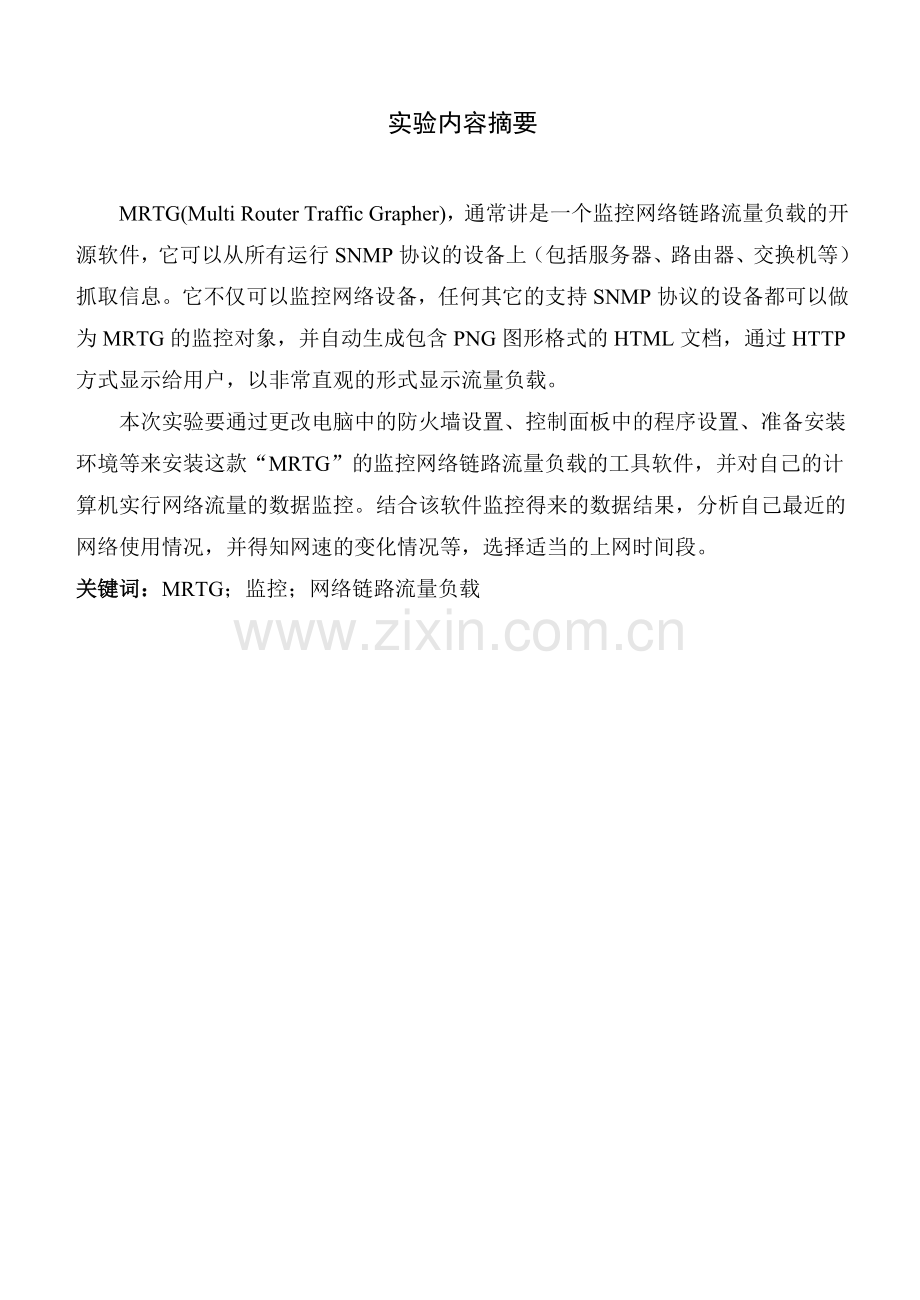

实验内容摘要

MRTG(Multi Router Traffic Grapher)，通常讲是一个监控网络链路流量负载的开源软件，它可以从所有运行SNMP协议的设备上（包括服务器、路由器、交换机等）抓取信息。它不仅可以监控网络设备，任何其它的支持SNMP协议的设备都可以做为MRTG的监控对象，并自动生成包含PNG图形格式的HTML文档，通过HTTP 方式显示给用户，以非常直观的形式显示流量负载。
本次实验要通过更改电脑中的防火墙设置、控制面板中的程序设置、准备安装环境等来安装这款“MRTG”的监控网络链路流量负载的工具软件，并对自己的计算机实行网络流量的数据监控。结合该软件监控得来的数据结果，分析自己最近的网络使用情况，并得知网速的变化情况等，选择适当的上网时间段。
关键词：MRTG；监控；网络链路流量负载

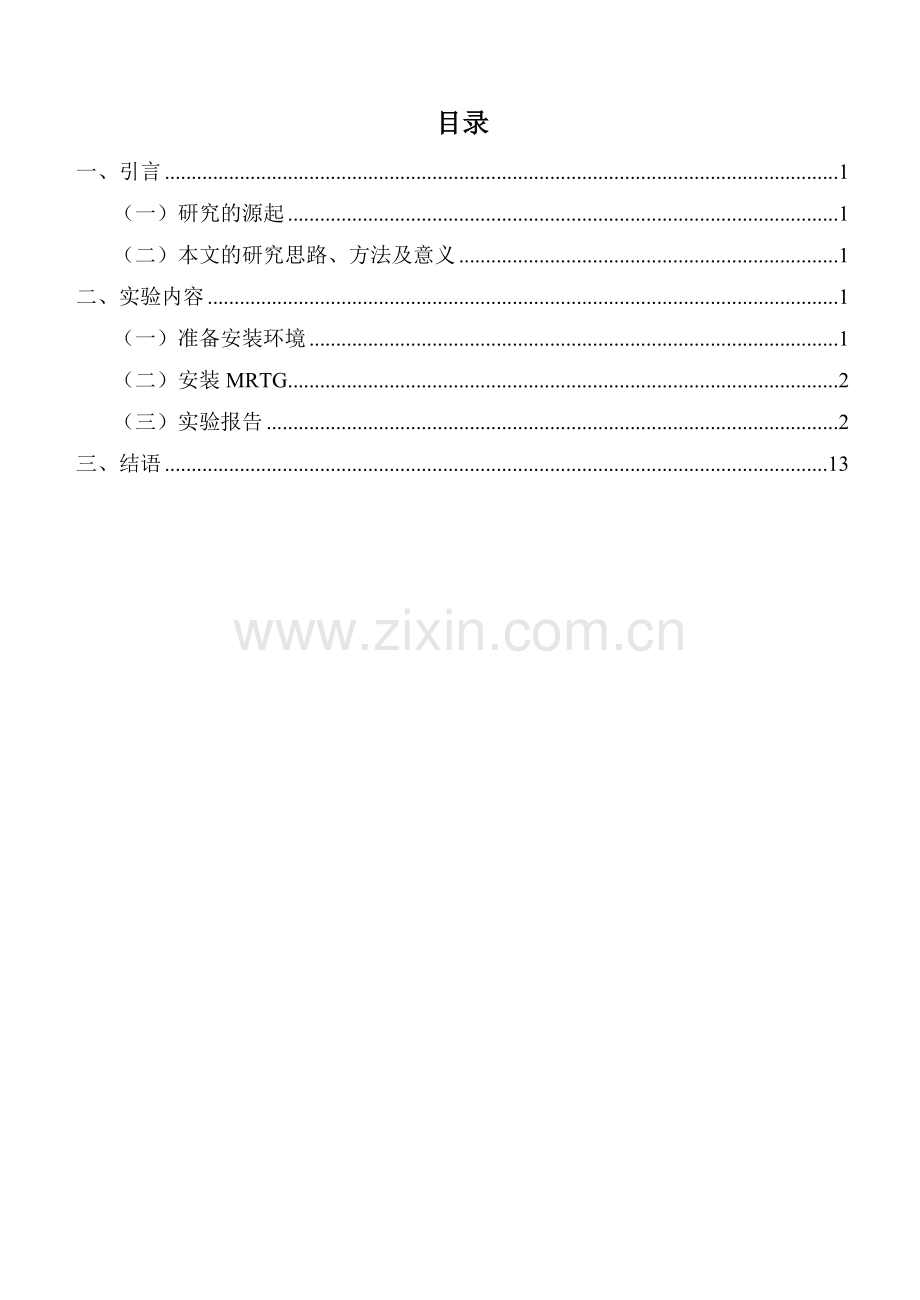

目录
一、引言 1
（一）研究的源起 1
（二）本文的研究思路、方法及意义 1
二、实验内容 1
（一）准备安装环境 1
（二）安装MRTG 2
（三）实验报告 2
三、结语 13

MRTG的安装和应用
一、引言
（一）研究的源起
MRTG(Multi Router Traffic Grapher)，通常讲是一个监控网络链路流量负载的开源软件，它可以从所有运行SNMP协议的设备上（包括服务器、路由器、交换机等）抓取信息。它不仅可以监控网络设备，任何其它的支持SNMP协议的设备都可以做为MRTG的监控对象，并自动生成包含PNG图形格式的HTML文档，通过HTTP 方式显示给用户，以非常直观的形式显示流量负载。
（二）本文的研究思路、方法及意义
本次实验要通过更改电脑中的防火墙设置、控制面板中的程序设置、准备安装环境等来安装这款“MRTG”的监控网络链路流量负载的工具软件，并对自己的计算机实行网络流量的数据监控。结合该软件监控得来的数据结果，分析自己最近的网络使用情况，并得知网速的变化情况等，选择适当的上网时间段。
二、实验内容
（一）准备安装环境
① 下载MRTG
② 下载Activeperl
（二）安装MRTG
① 给Windows安装SNMP协议支持
② 修改SNMP的安全设置
③ 修改防火墙
④ 安装Activeperl
⑤ 安装MRTG

（三）实验报告
国际商学院实验报告
专业班级： 人力资源管理 姓名：  学号： 成绩：________
课程名称：计算机网络技术
指导教师：
实验项目：MRTG的安装及应用
实验日期：2015.12.01-2016.01.07
本课程共 1 次实验
本次实验为第 1 次

实验目的：
熟练掌握MRTG的安装和配置技巧，能够使用MRTG对电脑进行周期性监测。并对自己的计算机实行网络流量的数据监控。结合该软件监控得来的数据结果，分析自己最近的网络使用情况，并得知网速的变化情况等，选择适当的上网时间段。

一、实验设计
1、MRTG软件的安装。
2、MRTG软件的配置。
3、运用MRTG监测的周期性流量数据。
4、根据数据做出分析。
5、得出相关分析结论。
6、写出实验报告。
二、 实验过程：
1、MRTG软件的安装。
MRTG(Multi Router Traffic Grapher)，通常讲是一个监控网络链路流量负载的开源软件，它可以从所有运行SNMP协议的设备上（包括服务器、路由器、交换机等）抓取信息。事实 上它不仅可以监控网络设备，任何其它的支持SNMP协议的设备都可以做为MRTG的监控对象，并自动生成包含PNG图形格式的HTML文档，通过HTTP 方式显示给用户。
安装mrtg之前需要准备辅助软件，包括mrtg安装包和ActivePerl。
2、MRTG软件的配置。
（1） 装ActivePerl。在进行安装之前必须先进入计算机进入属性，确认计算机是属于32位还是64位，我在学校电子阅览室里进行操作，电脑配置为64位，所以需要安装X64的ActivePerl。安装完成之后点开“高级系统设置”点进去找“环境变量”再找是否有path？如果有就说明这部分配置完成了。可以看到如下图所示：

（2） 解压mrtg后将mrtg文件和Inetpub都复制到C盘下，不对它们进行任何操作。确认该操作完成之后，如下图所示：

（3） 在服务器安装配置SNMP服务
点击计算机后进入控制面板，然后进入程序的打开或关闭Windows功能，将简单网络协议选中后确定，然后再打开计算机管理功能，点击服务后找到SNMP Service，进入安全选项，添加一个只读的团体名public，然后再加上一个ip地址localhost，在代理选项中勾选所有。完成以上步骤后就完成了SNMP服务设置。如下图所示：

（4） 修改防火墙
要打开UDP 161端口，要进入控制面板，再进入系统与安全，进入防火墙然后进行高级防火墙，右击入站规则之后进入新建规则打开UDP161端口，一步步按照提示进行，最后如下图所示：

以上全部环境配置结束之后就可以运行mrtg了。
（5） 进入开始，找到附件，然后进入命令提示符，通过输入cd..进入上一级，多次输入一直到C盘下，然后输入cd C:\mrtg\bin，回车之后输入命令：perl cfgmaker public@localhost --global "WorkDir: C:\Inetpub\wwwroot\mrtg" --output mrtg.cfg ，输入命令后运行，如果没有出现错误提示就可以进行进行下一步了，再输入命令： perl mrtg mrtg.cfg 再回车之后发现没有出现错误提示，会有警告提示，就可以了，一定保证没有一个错误提示之后就去C盘 Inetpub里wwwroot里mrtg检查看看有没有文件，如果出现文件，则如下图所示：
（6） 之后每隔5分钟左右在命令提示符中手动输入prel mrtg mrtg.cfg进行监控就会出现流量监控图，ip地址与本机的ip地址相同，如下图所示：

（7）监控一段时间之后就会出现这段时间内的流量图。此次试验监控了四个小时。
3、运用MRTG监测的周期性流量数据。
点开网页，查看图像，进行监测。本次监控时间为1月4日早上10点到下午14:30，由于是在图书馆进行监控，中间有从12:30到13:30的近1个小时电子阅览室关闭的时间不能进行命令输入进行监测，所以得到的周期性流量数据图如下所示：

这个图像是一天的流量监控，从这个图像可以看出从十点开始绿色出现，下午两点之后截止，可以看出监测时间，从十点正式开始监测之后，刚开始时流量数据相对较小，之后随着时间的变动可以发现流量的变化呈现波浪型变化，所以可以看出网速并不是很稳定，流量消耗不一样，但是图像也可以看出的是最高时流量可以达到六百多k，而且整体的流量都相对较大，如此大的流量输入是由于在进行监测时为了能够使数据变动明显出现进行视频观看的原因造成的，可以看到的是中间有一段时间没有绿色出现，蓝色线也不再波动，说明此时该电脑不再有流量变动，电脑闲置，而这正是因为本次实验在图书馆中进行，中间一段时间电子阅览室关闭，不再手动输入命令导致流量监测暂停的结果。

这个图像是一周内的流量监控，从这个图像可以看出的是，周一的流量监控绿色图像只存在一点，但是其峰值很高，说明是在短时间内上网，有了大量的流量输入造成的，而持续时间较短，所以绿色图像出现很少。

从以上两个图像来看，由于监测时间过短导致在月监测以及年监测图上就体现不出流量的变化，所以图像上绿色甚至都没有出现。
三、结语
通过这次实验，并写这次的实验报告收获颇丰。不仅认识和了解了MRTG软件，还在准备安装环境和安装软件的过程中，知道了电脑中的许多配置和设置，如防火墙的相关设置和应用；SNMP协议的相关知识等等。而且还通过使用该软件知道了自己的数据流量的一个运用和分配的情况。
当然，该软件用于检测个人的数据流量使用情况貌似有些大材小用。随着局域网的迅速发展，由于对网络资源尤其是网络中继宽带的使用情况了解不够全面，不时会出现由于中继拥塞而影响业务的现象，发现拥塞后再匆忙采取中继扩容、路由优化等措施来补救，十分被动。但是一旦安装了MRTG网络链路流量监控系统后，就可以对网络中继资源进行实时监控，当中继占用率达到一定程度时，就会出现预警，提醒相关部门做好扩容的准备，做到未雨绸缪。不过，作为个人学习认识和掌握了这个软件，未尝不是一件好事。
