单片机多功能秒表课程设计报告.doc

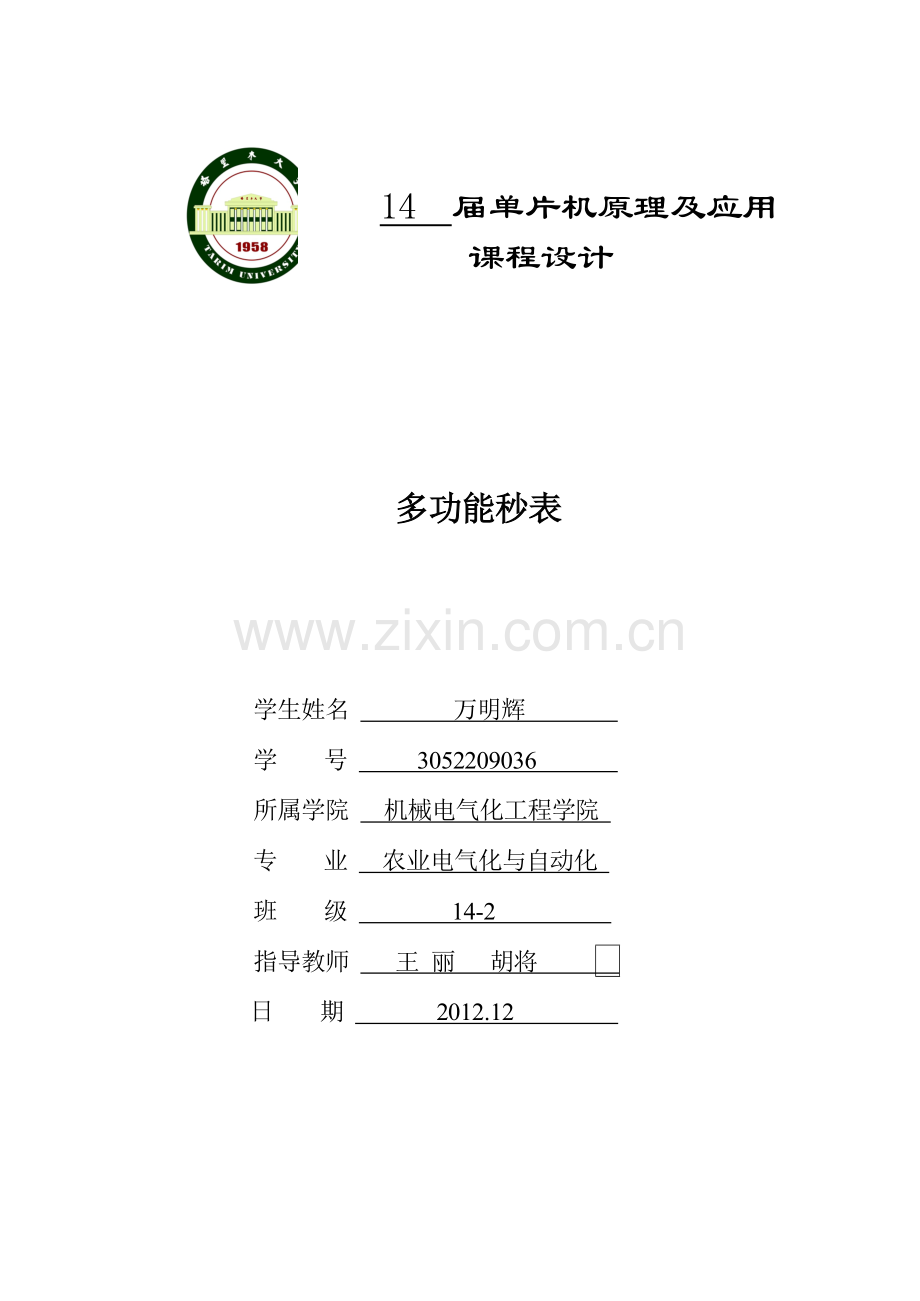

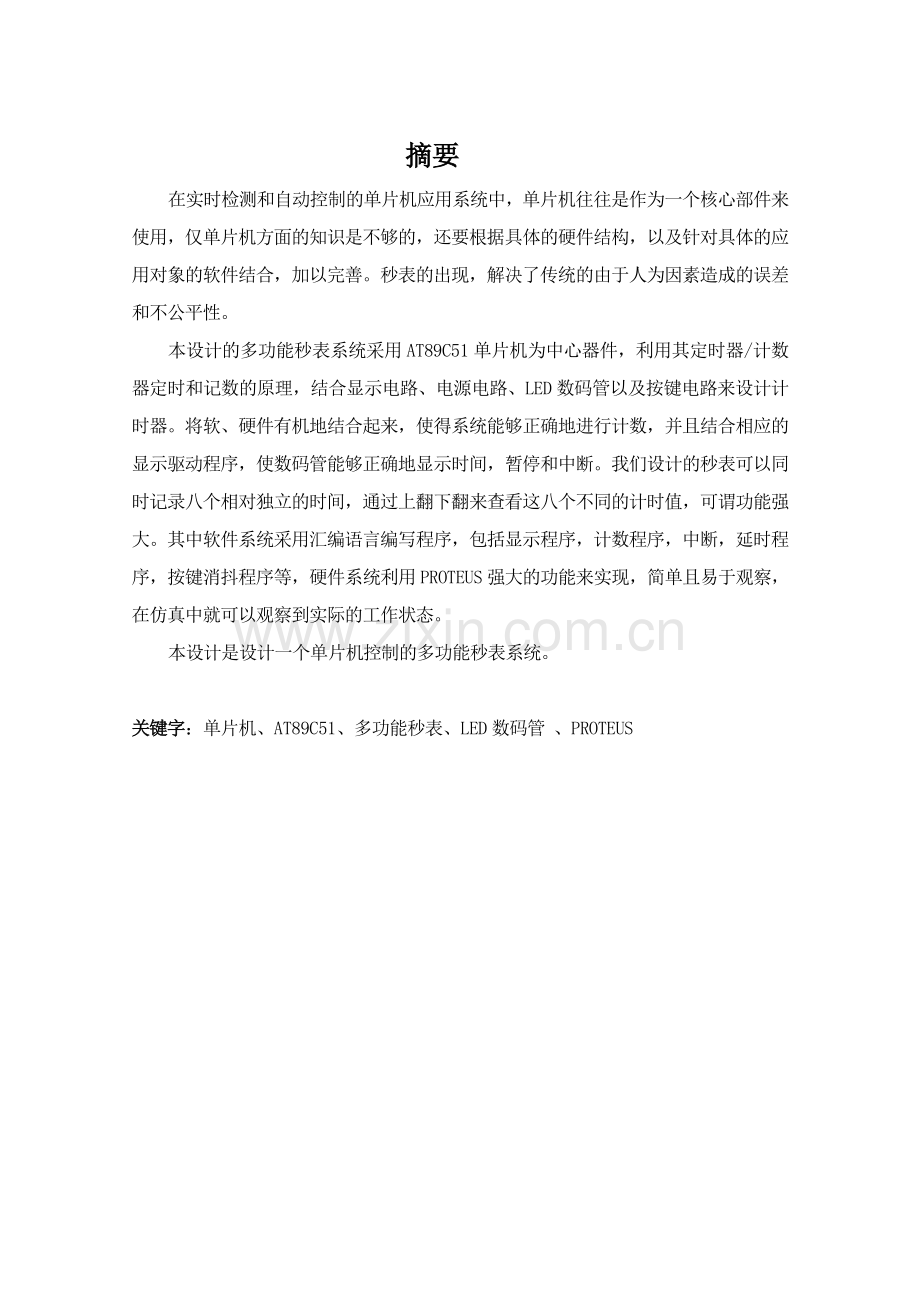

14 届单片机原理及应用课程设计多功能秒表 学生姓名 万明辉 学 号 3052209036 所属学院 机械电气化工程学院 专 业 农业电气化与自动化 班 级 14-2 指导教师 王 丽 胡将 日 期 2012.12 摘要在实时检测和自动控制的单片机应用系统中，单片机往往是作为一个核心部件来使用，仅单片机方面的知识是不够的，还要根据具体的硬件结构，以及针对具体的应用对象的软件结合，加以完善。秒表的出现，解决了传统的由于人为因素造成的误差和不公平性。本设计的多功能秒表系统采用AT89C51单片机为中心器件，利用其定时器/计数器定时和记数的原理，结合显示电路、电源电路、LED数码管以及按键电路来设计计时器。将软、硬件有机地结合起来，使得系统能够正确地进行计数，并且结合相应的显示驱动程序，使数码管能够正确地显示时间，暂停和中断。我们设计的秒表可以同时记录八个相对独立的时间，通过上翻下翻来查看这八个不同的计时值，可谓功能强大。其中软件系统采用汇编语言编写程序，包括显示程序，计数程序，中断，延时程序，按键消抖程序等，硬件系统利用PROTEUS强大的功能来实现，简单且易于观察，在仿真中就可以观察到实际的工作状态。本设计是设计一个单片机控制的多功能秒表系统。 关键字：单片机、AT89C51、多功能秒表、LED数码管 、PROTEUS 目录 1.概述 1.1设计目的3 1.2 设计要求3 1.3 设计意义32.系统总体方案及硬件设计32.1硬件设计32.1.1 89C51单片机32.1.2振荡电路4 2.1.3复位电路5 2.1.4按键电路5 2.1.5显示电路6 2.1.6系统电路图73.软件设计7 3.1设计特点8 3.2设计思路84.PROTEUS软件仿真145清单146.课程设计体会151.概述 1.1设计目的 设计一个单片机控制的秒表系统。利用单片机的定时器/计数器定时和记数的原理，结合显示电路、LED数码管以及按键来设计秒表。将软、硬件有机地结合起来，使得系统能够正确地进行计时，同时具有开始/暂停，记录，上翻下翻，清零等功能。1.2设计要求（1）共四位LED显示，显示时间为00:0059.99（2）共五个按键，分别是开始/暂停，记录，上翻，下翻，清零键;（3）能同时记录多个相对独立的时间并分别显示;（4）翻页按钮查看多个不同的计时值;1.3设计意义（1）通过本次课程设计可以使我们进一步熟悉和掌握单片机内部结构和工作原理，了解单片机应用系统设计的基本步骤和方法。（2）通过利用AT89C51单片机，理解单片机在自动化仪表中的作用以及掌握单片机的编程方法。（3）通过设计一个简单的实际应用输入及显示模拟系统，掌握单片机仿真软件PROTEUS的使用方法。 （4）该实验通过单片机的定时器/计数器定时和计数原理,设计简单的计时器系统,拥有正确的计时、暂停、清零、功能,并能同时记录多个相对独立的时间利用翻页按钮查看多个不同的计时值,该种秒表在现实生活中应用广泛,具有现实意义。 2系统总体方案及硬件设计2.1硬件设计2.1.189C51单片机MCS-51系列单片机是8位单片机产品，89C51是其中的典型代表，基本模块包括以下几个部分：（1）CPU：89C51的CPU是8位的，另外89C51内部有1个位处理器（2）R0M:4KB的片内程序存储器，存放开发调试完成的应用程序（3）RAM:256B的片内数据存储器，容量小，但作用大（4）I/O口：P0-P3，共4个口32条双向且可位寻址的I/O口线（5）中断系统：共5个中断源，3个内部中断，2个外部中断（6）定时器/计数器：2个16位的可编程定时器/计数器（7）通用串行口：全双工通用异步接收器/发送器（8）振荡器：89C51的外接晶振与内部时钟振荡器为CPU提供时钟信号（9）总线控制：89C51对外提供若干控制总线，便于系统扩展 89C51的引脚图如下:89C51单片机引脚图2.1.2晶体振荡电路 89C51芯片内部有一个高增益反相放大器，用于构成振荡器。引线 XTAL1和XTAL2分别为反向放大器的输入和输出，两端跨接石英晶体及两个电容就可构成稳定的自激振荡器。这里，我们选用51单片机12MHZ的内部振荡方式，电容器C1，C2起稳定振荡频率，并对振荡频率有微调作用，C1和C2可在20-100PF之间取值,这里取33P。2.1.3 复位电路采用上电加按键复位电路，上电后，由于电容充电，使RST持续一段高电平时间。当单片机已在运行之中时，按下复位键也能使RST持续一段时间的高电平，从而实现上电加按键复位的操作。2.1.4按键电路在按键电路中，我们可以在I/O口上直接接按键，或者通过I/O口设计一个键盘，然后通过键盘扫描程序判断是否有键按下等。键盘扫描电路节省I/O口，但编程有些复杂，在这里，由于我们所用的按键较少，且系统是一个小系统，有足够的I/O口可以使用，为了使程序简化，我们采用按键电路，用部分P1口做开关，P1.0开始/暂停，P1.1记录，P1.2上翻，P1.3下翻，P1.4清零。对于按键的设计，采用了防抖动的程序设计，使系统的性能得到进一步的提升。当按键被按下时，相应的引脚被拉低，经扫描后，获得键值，并执行键功能程序，因此按下不同的按键，将执行不同的功能程序。2.1.5显示电路显示电路既可以选用液晶显示器，也可以选用数码管显示。我们采用的是数码管显示电路。用四个共阴极LED显示，LED是七段式显示器，内部有7个条形发光二极管和1个小圆点发光二极管组成，根据各管的亮暗组合成字符。在用数码管显示时，我们有静态和动态两种选择，静态显示程序简单，显示稳定，但是占用端口比较多；动态显示所使用的端口比较少，可以节省单片机的I/O口。在设计中，我们采用LED动态显示，用P0口驱动显示。由于P0口的输出级是开漏电路，用它驱动时需要外接上拉电阻才能输出高电平。2.1.6 系统电路图3.软件设计3.1设计特点在软件设计中，一般采用模块化的程序设计方法，它具有明显的优点。把一个多功能的复杂的程序划分为若干个简单的、功能单一的程序模块，有利于程序的设计和调试，优化和分工，提高了程序的阅读性和可靠性，使程序的结构层次一目了然。应用系统的程序由包含多个模块的主程序和各种子程序组成。各程序模块都要完成一个明确的任务，实现某个具体的功能，如：计数、延时、和显示等，在具体需要时调用相应的模块即可。功能描述：用四位LED数码管显示时间。一个开始/暂停键,一个复位键,一个“记录”键，可同时记录八个相对独立的时间；一个“上翻”键，一个“下翻”键，查看八个不同的计时值。五个按键分别通过五个端口控制秒表的五个功能。3.2设计思路（程序流程图及程序）开始 初始化化P1.0=0?P1.1=0?P1.2=0?P1.3=0?P1.4=0?停止下翻上翻够8个个？N 记录NNNNNY 清零开始 初始化P1.0=0?P1.1=0?P1.2=0?P1.3=0?P1.4=0?停止下翻上翻够8个？N暂停记录NNNNN清零 程序如下：/*1、程序目的：使用定时器学习秒表计时，记录8组数据，通过上翻、下翻键查看记录的数据2、硬件要求：数码管、晶振12M*/#include Code unsigned char tab=0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f; /共阴数码管 0-9 code unsigned char tab1=0xBF,0x86,0xDB,0xCF,0xE6,0xED,0xFD,0x87,0xFF,0xEF ;/共阴数码管0-9带小数点sbit key1 = P10; /开始、暂停sbit key2 = P11; /记数sbit key3 = P12; /上翻sbit key4 = P13; /下翻sbit key5 = P14; /清零static unsigned char ms,sec;static unsigned char Sec8,Ms8;static int i ,j;void delay(unsigned int cnt) /延时程序 while(-cnt);void main()unsigned char key3_flag=0,key4_flag=0; TMOD |=0x01;/定时器0 10ms in 12M crystal 用于计时TH0=0xd8;TL0=0xf0;ET0=1;TR0=0; TMOD |=0x10; /定时器1用于动态扫描TH1=0xF8;TL1=0xf0;ET1=1;TR1=1; EA =1;sec=0; /初始化ms=0; P1=0xff;i=0;j=0;start: while(1) /开始、暂停 if(!key1) /判断是否按下 delay(50); /去抖 if(!key1) while(!key1) /等待按键释放 ; TR0=!TR0; /记录 if(!key2) /判断是否按下 delay(50); /去抖 if(!key2) while(!key2) /等待按键释放 ;if(i=8) /8组数据记录完毕 TR0=0; goto start; Seci= sec; /将数据存入数组Msi= ms;i+; /上翻 if(!key3) delay(50); if(!key3) while(!key3) ;TR0=0;key3_flag=1;/按键3标志if(j=i) goto start; elseif(key4_flag)j+=2;key4_flag=0; sec=Secj;ms=Msj;/显示数组里的内容 j+; /下翻 if(!key4) delay(50);if(!key4)while(!key4);TR0=0;key4_flag=1; /按键4标志if(j0) goto start;else if(key3_flag) j-=2;key3_flag=0;sec=Secj;ms=Msj; /显示数组里的内容j-; /清零 if(!key5) delay(50);if(!key5)while(!key5);TR0=0;ms=0;sec=0;for(i=0;i8;i+)Seci=0;Msi=0;i=0; /*/* 定时中断1 */*/void time1_isr(void) interrupt 3 using 0/定时器1用来动态扫描 static unsigned char num; TH1=0xF8;/重入初值TL1=0xf0;switch(num) case 0:P2=0xfe;P0=tabsec/10;break;/显示秒十位 case 1:P2=0xfd;P0=tab1sec%10;break; /显示秒个位 case 2:P2=0xfb;P0=tabms/10;break;/显示十位 case 3: P2=0xf7;P0=tabms%10;break; /显示个位 default:break;num+;if(num=4)num=0;/*/* 定时中断0 */*/void tim(void) interrupt 1 using 1TH0=0xd8;/重新赋值TL0=0xf0; ms+;/毫秒单元加1 if(ms=100) ms=0;/等于100时归零 sec+;/秒加1 if(sec=60) sec=0;/秒等于60时归零 4.PROTEUS软件仿真将以上程序清单导入先前做好的Proteus仿真电路，汇编之后，按键开始进行仿真。仿真结果如下：下面显示清零功能：按下开始键后显示按下清零键后显示仿真结果描述：按“开始”键，秒表开始计时；按“暂停”键，秒表暂停计时；按记录键，秒表记录时间，共可记录八个数值；按上翻下翻键，可查看这八个不同的计时值。5清单器件数量（个）规格电阻51K上拉电阻11K单片机最小系统189C52112MHz四位共阳极数码管1按键开关5 6.课程设计体会通过本次课程设计，我深刻地认识到自己有很多不足之处，设计中许多的地方的不了解，这次的单片机课程设计是理论与实践相结合的范例。该设计从头到尾都要自己参与进来，熟悉了整个设计流程才能更快地设计出方案并完成设计。本次课程设计我主要负责程序的修改。我在设计硬件电路中遇到了不少麻烦。首先是分析程序。查阅了与89C51单片机相关的资料也阅读了其他人单片机数字秒表的设计，慢慢地我开始了解其中原理，一步步设计出了硬件电路的各个部分，如晶体振荡电路，复位电路，按键电路，显示电路。完成设计后需要运用PROTEUS软件进行设计仿真，由于我们在理论课上实验课上老师讲过，仿真效果很快就出来啦在不断修改和老师的指导下，使我们进一步熟悉和掌握单片机内部结构和工作原理，了解单片机应用系统设计的基本步骤和方法。通过利用AT89C51单片机，理解单片机在自动化仪表中的作用以及掌握单片机的编程方法。感谢老师给我们这样的机会，和在课程设计中的帮助我们。
