河道综合整治方案汇报.ppt

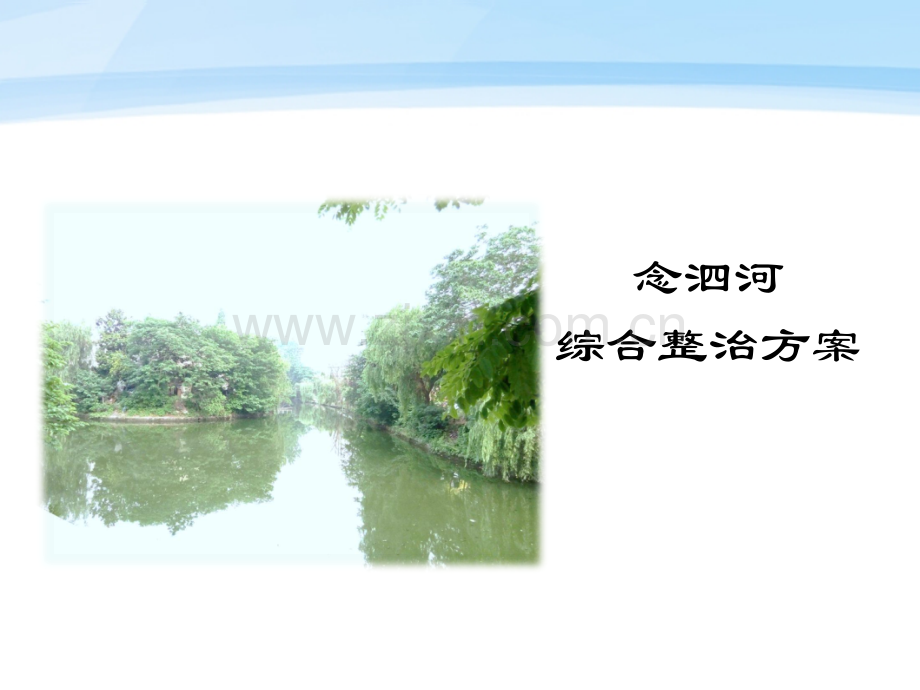

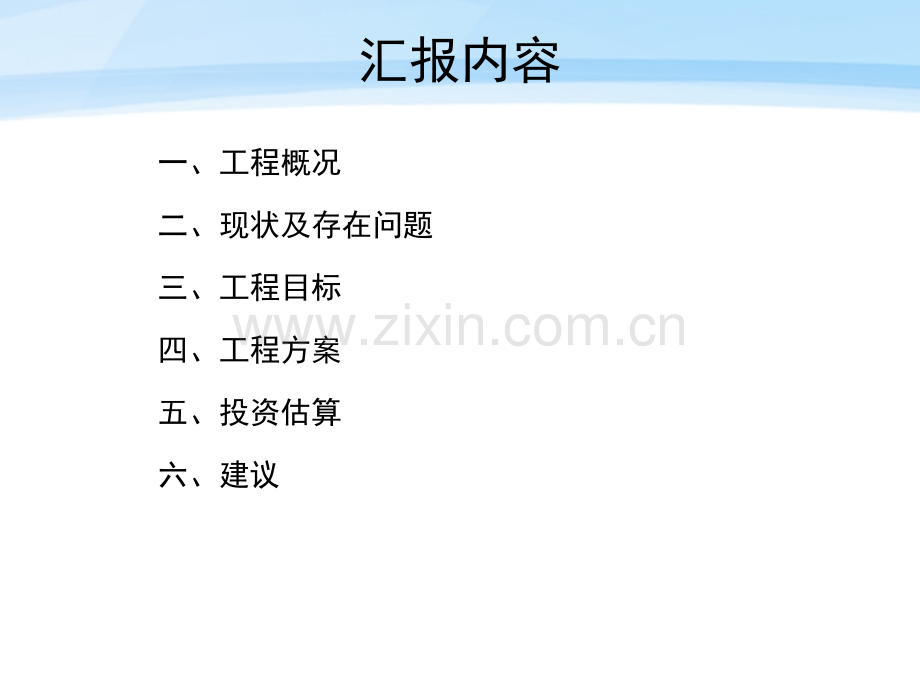

念泗河综合整治方案汇报内容一、工程概况二、现状及存在问题三、工程目标四、工程方案五、投资估算六、建议一、工程概况1、项目概况、项目概况新城河、七里河、沙施河等8条河道被列为扬州市重点整治整治“黑臭”河道，2013年形成了新城河综合整治方案，新城河及其支河综合整治工作全面推进，念泗河综合整治工作刻不容缓。念泗河为四级城市骨干河道，念泗河位于扬州市邗江区，为新城河支河，西起新城河（念泗河泵站），东至丫字桥闸站连通瘦西湖，全长约1.6km，规划河底高程约2.5m，规划河口宽20m。念泗河新城河瘦西湖丫子桥闸站丫子桥闸站念泗河泵站念泗河泵站2、工程范围、工程范围本次念泗河综合整治范围西起新城河，东至扬子江路（含宝带河扬子江路西段），总长度约1.6km。念泗河新城河扬子江路一、工程概况3、整治内容、整治内容本次念泗河综合整治范围主要包含控源截污、交通完善清水活水、景观提升二、现状及存在问题1 1、沿线现状概况（新城河、沿线现状概况（新城河-维扬路）维扬路）念泗河新城河维扬路念泗泵站，单向，抽排2m3/s,自排9.2m3/s现状农田现状废弃房屋及厂房卜家2#支线（10kv）等电力管线消防支队念香苑老机场地块二、现状及存在问题2 2、沿线现状概况（维扬路、沿线现状概况（维扬路-扬子江路）扬子江路）念泗河维扬路扬子江路现状农田念泗污水提升泵站卜桥村吴湾组（已拆迁）卜桥村任庄组（已拆迁）卜桥村任庄组东方百合园规划交通产业集团地块二、现状及存在问题3 3、沿线排口现状（新城河、沿线排口现状（新城河-维扬路）维扬路）念泗河新城河维扬路念香苑此段共有排口约10处，为北侧小区雨水出水口、南侧厂区排水口，部分排口排污。二、现状及存在问题4 4、沿线排口现状（维扬路、沿线排口现状（维扬路-扬子江路）扬子江路）念泗河维扬路扬子江路卜桥村任庄组两岸城中村已拆迁，主要存在东方百合园混流排口及维扬路污水管断头污水入河。东方百合园2xd5002xd500二、现状及存在问题5 5、周边污水现状及规划、周边污水现状及规划规划新城河路北延规划念泗河路规划路二、现状及存在问题1、沿河规划污水通道未打通，维扬路污水断头、规划新城河路北延污水无出路；2、沿河两侧存在排口排污直接入河，无截流管道；3、沿河念泗河路未打通，景观混乱、不协调；4、念香苑雨季部分低洼区积水，管网不畅；5、河道缺少足够的活水补充，河水流动性差，自净能力不足；6、充分考虑待开发地块污水出路（交通产业集团规划地块等）通过对念泗河及周边现场调查和资料调查，存在如下问题：6 6、问题分析、问题分析合流排口污水入河道路未打通，景观混乱三、工程目标工工 程程 目目 标标1、控源截污：、控源截污：完善河道周边污水管道，解决维扬路、规划新城河路北延污水通道问题；建设沿河截污管网，控制进入水体的污染源，改善河道水体水质，满足城市景观需求。2 2、交通梳理：、交通梳理：结合规划，同步完善沿河及周边的交通路网，改善交通状况。3 3、清水活水：、清水活水：完善现状河道断面，加强活水水量，改善河道现状水流特性，保证河道的水质、水量，定期活水。4 4、景观提升：、景观提升：综合提升河道及周边环境，打造沿河风光带，完善公共设施，确保长效管理。管网道路同步建设：管网道路同步建设：建设念泗河路，随路同步建设雨、污水管道，雨水管道d600-d1200，就近排入河道；污水预留新城河路北延污水管道接入，同时转输维扬路污水，接入念泗河泵站，管径d600-d800。截流排污口，并同步预留两侧待开发地带污水接入。四、工程方案d600d800d400d500d500d500新城河维扬路扬子江路念泗污水泵站规划新城河路北延杨柳青路规划支路老机场地块东方百合园念香苑规划交通产业集团地块预留污水接头截流念香苑排污口1、控源截污、控源截污先期工程内容：先期工程内容：规划新城河路及老机场地块暂不启动，本次工程方案沿念香苑南侧建设截流管道截流现状排口，排入东段（维扬路-扬子江路）污水管道，并预留西段（规划新城河路-维扬路）污水管道接口。先期同步完成维扬路-扬子江路段念泗河路及排水管道。d800d400d500d500d500新城河维扬路扬子江路念泗污水泵站杨柳青路东方百合园念香苑规划交通产业集团地块预留污水接头截流念香苑排污口预留西侧污水接入现状废弃房屋及厂房卜家2#支线（10kv）等电力管线老机场地块规划新城河路北延d4002、交通梳理、交通梳理现状情况：现状念泗河南岸已经自发形成了道路，西段（新城河-维扬路）为泥土路面（宽度4-5m），东段（维扬路-扬子江路）卜桥村任庄（已拆迁）北侧为铺砖道路（1.5m左右），局部农田段为田间小径。四、工程方案西段（新城河-维扬路）东段（维扬路-扬子江路）2、交通梳理、交通梳理交通方案：沿河道南岸新建规划念泗河路（规划新城河路北延-扬子江路），路宽22m，维扬路以西650m，维扬路以东650m，总长约1300m，同步建设跨宝带河桥梁一座。四、工程方案新城河维扬路扬子江路规划新城河路北延宝带河宝带河桥梁3、清水活水、清水活水四、工程方案对河道全线按规划断面清淤疏浚至高程2.02.5m，清淤全长为1.6km。完善河道驳岸的建设，保证安全可靠的防洪断面和输水能力。根据扬州市区域活水系统综合考虑，现状通过丫字桥闸站引瘦西湖水活水，退水通道为新城河和宝带河；近期待新城河水质改善水位抬高，引新城河（沿山河来水）为活水水源，退水至宝带河河。四、工程方案现状河道过流能力不足，拟采取在现状挡墙基本维持现状不变的情况下对河道护砌 及拆建挡墙两个设计方案。方案一（推荐）：清淤疏浚、驳岸防护：采取将河道适当疏浚，同时针对河道流速过大，为避免河道冲刷导致两侧挡墙及墙后建筑物造成的影响，对挡墙前部采用生态护坡进行防护。方案二：清淤疏浚、驳岸建设：考虑河道淤积、河底高程偏高等因素，将河道两侧的浆砌石挡墙拆除重建为生态挡土墙，并对河道进行清淤、清杂。方案一设计断面方案二设计断面4、景观提升、景观提升修复河道景观走廊，消除菜地，清理违章构筑物、固体垃圾，充分保护、利用现状树木，结合规划道路、周边地块开发完善景观，营造连续的滨河公共空间景观，形成新城河、瘦西湖、宝带河一体化景观风光带。四、工程方案五、投资估算1、建议采用推荐方案，同步建设河道、管道、道路及景观提升工程，解决交通、管网、河道综合问题，可先期实施维扬路-扬子江路段。2、同步完善周边小区雨污水管网，摸排改造念香苑、扬州天下等小区管网。3、明确沿线供电杆线的位置，与相关单位对接处理事宜。4、充分考虑地块近远期开发的需求。5、与水利部门、规划部门等相关部门进一步对接，深化桥梁等主要工程节点的处理。六、建议谢谢 谢！谢！
