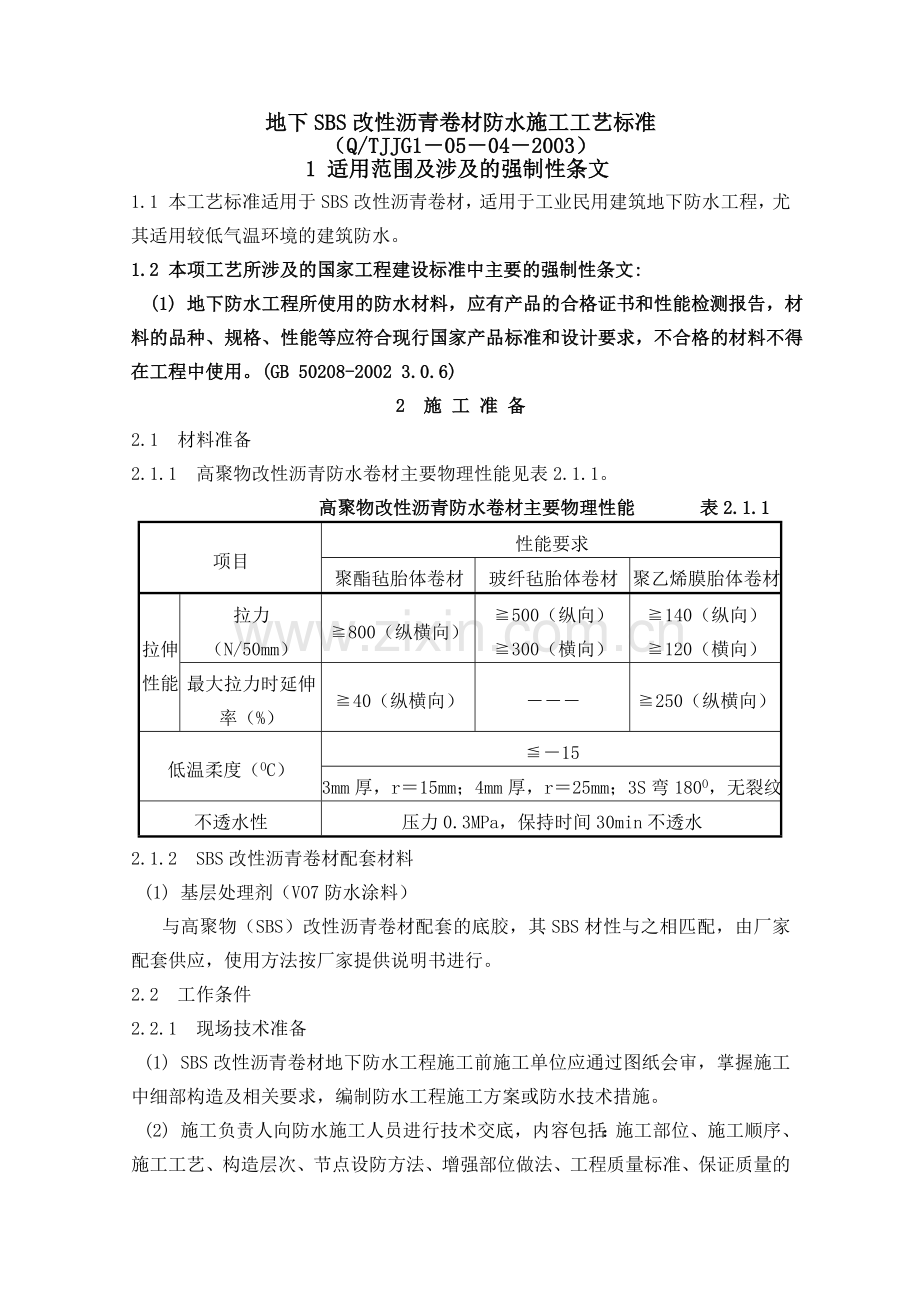

地下SBS改性沥青卷材防水施工工艺标准（Q/TJJG105042003）1 适用范围及涉及的强制性条文1.1 本工艺标准适用于SBS改性沥青卷材，适用于工业民用建筑地下防水工程，尤其适用较低气温环境的建筑防水。1.2 本项工艺所涉及的国家工程建设标准中主要的强制性条文:(1) 地下防水工程所使用的防水材料，应有产品的合格证书和性能检测报告，材料的品种、规格、性能等应符合现行国家产品标准和设计要求，不合格的材料不得在工程中使用。(GB 50208-2002 3.0.6)2 施 工 准 备2.1 材料准备2.1.1 高聚物改性沥青防水卷材主要物理性能见表2.1.1。 高聚物改性沥青防水卷材主要物理性能 表2.1.1项目性能要求聚酯毡胎体卷材玻纤毡胎体卷材聚乙烯膜胎体卷材拉伸性能拉力（N/50mm）800（纵横向）500（纵向）300（横向）140（纵向）120（横向）最大拉力时延伸率（%）40（纵横向）250（纵横向）低温柔度（OC）153mm厚，r15mm；4mm厚，r25mm；3S弯180O，无裂纹不透水性压力0.3MPa，保持时间30min不透水2.1.2 SBS改性沥青卷材配套材料(1) 基层处理剂（VO7防水涂料）与高聚物（SBS）改性沥青卷材配套的底胶，其SBS材性与之相匹配，由厂家配套供应，使用方法按厂家提供说明书进行。2.2 工作条件2.2.1 现场技术准备(1) SBS改性沥青卷材地下防水工程施工前施工单位应通过图纸会审，掌握施工中细部构造及相关要求，编制防水工程施工方案或防水技术措施。(2) 施工负责人向防水施工人员进行技术交底，内容包括：施工部位、施工顺序、施工工艺、构造层次、节点设防方法、增强部位做法、工程质量标准、保证质量的技术措施、成品保护措施及安全作业的注意事项。(3) SBS改性沥青卷材、辅材等材料应提供与其配匹的材料生产质量证明文件，并提供权威部门核定的认证，同时为确保SBS卷材符合工程要求，对所使用的SBS卷材、辅材应进行抽样并复试。2.2.2 现场机具准备：平铲、钢丝刷、棕笤帚、 剪刀、粉线、毛刷、滚筒、大小桶、长柄滚刷、油漆刷、压辊、扁平辊、铁抹子、手持汽动喷灯、液化气火焰喷枪、液化气瓶、隔热板、电动搅拌器等。2.2.3 现场作业条件SBS改性沥青卷材铺贴前找平层（基层）基面应洁净、平整、压光，不得有空鼓，松动、起砂、脱皮现象。基层阴阳角处应做成圆弧形或45O（135O）折角。找平层如出现裂缝，凹凸不平等质量缺陷应进行修补后方可进行卷材铺贴。3 工 艺 流 程 与 操 作 工 艺3.1 工艺流程：基层表面清理、修补喷、涂基层处理剂节点、附加增强处理定位、弹线试铺铺贴卷材收头处理、节点密封清理、检查、修整保护层施工3.2 操作工艺3.2.1 基层清理：施工前将基层上杂物、尘土清扫干净，基面应平整牢固，清洁干燥。3.2.2 涂刷基层处理剂：在基层表面满刷一道用汽油稀释的氯丁橡胶沥青胶粘剂，涂刷应均匀，不透底。当基层较潮湿时，应涂刷湿固化型胶粘剂或潮湿界面隔离剂。基层处理剂应与卷材及胶粘剂的材性相容。基层处理剂可采取喷涂法或涂刷法施工，喷涂均匀一致，不露底，不凝胶，表面干燥后可铺贴卷材。3.2.3 铺贴附加层：管根、阴阳角部位加铺一层卷材。按规范及设计要求将卷材裁成相应的形状进行铺贴。3.2.4 铺贴卷材：底板垫层砼平面部位的卷材宜采用空铺法或点粘法，其它与砼结构相接触的部位应采用满粘法。将改性沥青防水卷材按铺贴长度进行裁剪并卷好备用，操作时将已卷好的卷材，用30mm的管穿入卷心，卷材端头比齐开始铺的起点，点燃汽油喷灯或专用火焰喷枪，加热基层与卷材交接处，喷枪距加热面保持300mm左右的距离，往返喷烤、观察当卷材的沥青刚刚熔化时，手扶管心两端向前缓缓滚动铺设，要求用力均匀、不窝气，铺设压边宽度应掌握好，两幅卷材短边、长边的搭接宽度均不应小于100mm。采用双层卷材时，上下两层和相邻两幅卷材的接缝应错开1/31/2幅宽，且两层卷材不得相互垂直铺贴；主体结构完成后，铺贴立面卷材，应先将接茬部位的各层卷材揭开，将其表面清理干净，如卷材有局部损伤，应及时进行修改。 当使用两层卷材时，卷材应错茬接缝，上层卷材应盖过下层卷材。（见图3.2.4a、3.2.4b）图3.2.4a 甩茬图3.2.4b 接茬3.2.5 热熔封边：卷材搭接缝处用喷枪加热，压合至边缘挤出沥青粘牢。卷材末端收头用沥青嵌缝膏嵌固填实。卷材接缝必须粘贴封严。接缝口应用材性相容的密封材料封严，宽度不小于10mm。3.2.6 保护层施工：平面做水泥砂浆或细石混凝土保护层；立面防水层施工完，应及时稀撒石碴后抹水泥砂浆保护层。4 质 量 标 准4.1 主控项目4.1.1 卷材防水层所用卷材及主要配套材料必须符合设计要求。4.1.2 卷材防水层及其转角处、变形缝等细部做法均符合设计要求。4.2 一般项目4.2.1 卷材防水层的基层应牢固，基面应洁净、平整，不得有空鼓，松动、起砂和脱皮现象；基层阴阳角处应做成圆弧形。4.2.2 卷材防水层的搭接缝应粘（焊）结牢固，密封严密，不得有皱折，翘边和鼓泡等缺陷。4.2.3 侧墙卷材防水层的保护层与防水层应粘结牢固，结合紧密，厚度均匀一致。4.2.4 卷材搭接宽度允许偏差10mm。5 主 要 质 量 关 键 点 控 制5.1 空鼓：铺贴卷材的基层潮湿，不平整、不洁净、产生基层与卷材间窝气、空鼓；铺设时排气不彻底，窝住空气，也可使卷材间空鼓；施工时基层应充分干燥，卷材铺设应均匀压实。5.2 管根处防水层粘贴不良：清理不洁净、裁剪卷材与根部形状不符、压边不实等造成粘贴不良；施工时清理应彻底干净，注意操作，将卷材压实，不得有张嘴、翘边、折皱等现象。5.3 渗漏：转角、管根、变形缝处不易操作而渗漏。施工时附加层应仔细操作；保护好接槎卷材，搭接应满足宽度要求，保证特殊部位的质量。5.4 水平接缝处理：由于地下防水层均处于同一平面内，卷材接缝处理不好，容易渗漏，对立面和平面部份采用胶粘剂进行粘接的卷材搭接缝必须用封口条进一步作封口密封处理，其形式见图5.4。图5.4 封口条密封处理5.5 平立面相交转角处防水卷材的处理 平立面相交处阴阳角多，应作加强处理。附加增强层在转角立面的永久墙部位实行虚铺，在临时墙部位满粘并固定在临时墙上。其目的是为了实现卷材防水层与结构同步变形位移。其操作关键是先铺贴平面，后铺贴立面。第一块卷材应铺贴在平面和立面相交的阴角处，铺设范围按规范与设计要求确定。待第一块卷材铺贴完后，后贴卷材应根据卷材搭接宽度在已铺卷材搭接边上弹出基准线。5.6 卷材搭接不良：接头搭接形式以及长边、短边的搭接宽度偏小，接头处的粘结不密实，接槎损坏、空鼓；施工操作中应按程序弹标准线，使与卷材规格相符，操作中齐线铺贴，使卷材接长边不小于100mm，短边不小于150mm。6 成 品 保 护卷材防水层经检验合格后，应及时做保护层，并符合下列条件：6.1 底板卷材防水层上的细石砼保护层厚度50mm；6.2 侧墙卷材防水层采用50聚苯板保护。7 安 全 与 环 境7.1 铺贴地下室外防水层时，操作人员要戴安全帽，防止坠物伤人。7.2 工作环境要通风，作业过程要注意风向；操作人员应穿戴符合作业环境要求的工作服、手套、口罩；7.3 明火（热熔法）作业必须审请动火证，并派专人监护；7.4 SBS卷材与辅料要有专门存放仓库，并配备消防器材；7.5 施工现场若有深坑、深井或孔洞的，应做好防护工作，设置围栏、覆盖篦子，避免施工人员坠入受伤。7.6 施工现场必须有足够的照明设施。 施工照明用电采用36V以下低压电，以防发生触电事故。7.7 滴落的粘接剂和裁下的零星卷材及时清理，集中到废弃物存放地， 统一处理。8 质 量 记 录8.1 图纸会审、设计变更、洽商记录；8.2 原材料出厂合格证和进场复验报告；8.3 施工方案（施工方法、技术措施、质量保证措施）；8.4 中间检查记录；8.5 隐蔽工程验收记录；8.6 施工记录（施工单位资质证明、施工日志、技术交底）；8.7 卷材防水层工程检验批质量验收记录表；8.8 分项工程质量验收记录；8.9 工程质量事故报告；8.10 工程质量事故调查处理结果；8.11 防水工人上岗证；8.12 地下室防水效果检查记录。
