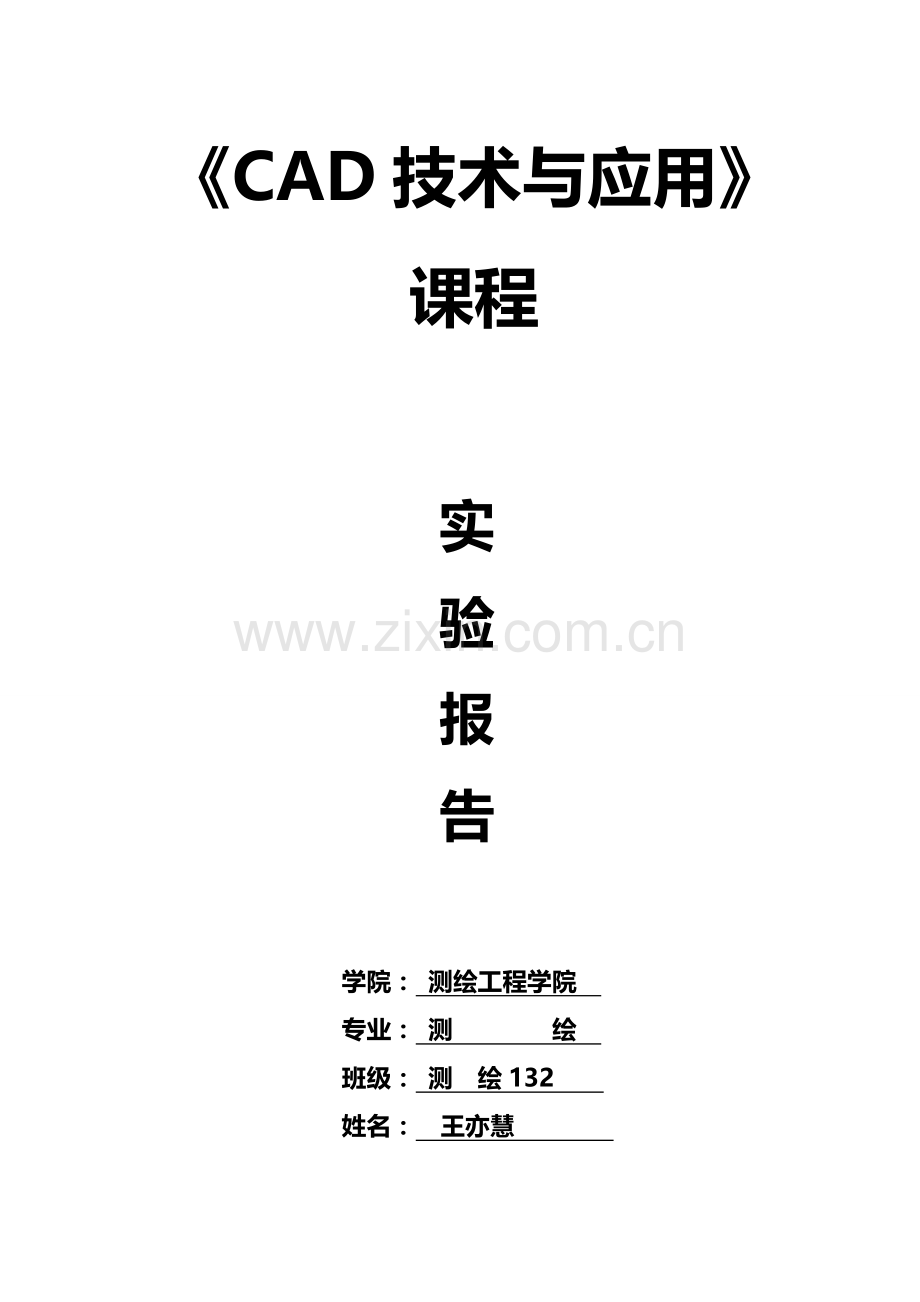

AutoCAD实验报告王亦慧.doc

《CAD技术与应用》
课程

实
验
报
告

学院： 测绘工程学院
专业： 测 绘
班级： 测 绘132
姓名： 王亦慧
淮海工学院
实验一：AutoCAD基础知识
1、 上机操作，简答下面问题。
（1） AutoCAD2002（或2004、2006、2008、2010）界面由哪几部分组成？各部分的作用是什么？
1.标题栏：显示当前使用的软件AutoCAD的图标和当前打开图形文件的名称，若没有打开任何文件，系统将给予缺省文件名Drawing。
2.下拉菜单：通过上面的菜单能实现AUTOCAD的绝大部分功能。
3.工具条：工具上每个小图标代表一个命令，单击它可以执行命令。每个工具条可随意 拖动放于任意位置。
4.绘图区：用来绘制图形
5.命令窗口：在命令行通过输入命令来创建、编辑、观察图形，历史记录窗口记录操作的全过程。
6.状态栏：显示当前AutoCAD运行状态。
7.十字光标：系统进行操作时，在绘图区出现光标进行绘图。
8.快捷菜单：在不启动菜单栏的情况下，用快捷菜单可以快捷、高效地完成某些操作。
（2） 如何打开/关闭“工具栏”？
打开：将鼠标光标箭头放在灰度部分，右击，选择ACAD，然后在选择所需要的工具栏打开。
关闭：点击工具栏右上角的关闭符合。
（3） 在绘图过程中，“工具栏”与“下拉菜单”比较，有什么优点？
使用工具栏比较方便快捷，使用下拉菜单步骤较多，操作时效率不高。
（4） 如何设置作图窗口（模型空间）的颜色和十字光标的大小？
工具→选项→显示→颜色→模型空间元素→进行设置
工具→选项→显示→十字光标大小（修改十字光标大小）
（5） 如何设置命令行背景颜色？如何设置命令行文字的字体、颜色？
工具→选项→显示→颜色→选择颜色（背景颜色）→应用并关闭
（6） 如何设置在工具栏中使用大按钮？
工具→选项→显示，然后在“窗口元素”中勾选
（7） 如何设置“自动捕捉标记”颜色及大小？
工具→选项→草图设置→对象捕捉→启用对象捕捉（F3快捷键）
或 光标右击对象捕捉→设置→草图设置→对象捕捉→启用对象捕捉
（8） 如何设置“拾取框”大小？
工具→选项→选择→调节拾取框大小
（9） 如何设置“夹点”颜色及大小？
工具→选项→选择→调节夹点大小
（10） 如何设置坐标系图标的打开、关闭、大小、颜色、显示图标原点等属性？
坐标系图标的打开和关闭：视图→显示→USC选项→开（再右击取消开旁边的勾就将其关闭了）
大小、颜色：视图→显示→USC选项→特性→USC图标大小和下方的颜色（调节即可设置）
显示图标原点：视图→显示→USC选项→原点
（11） 掌握“工具”下拉菜单—“草图设置”的设置及应用？
在工具→草图设置中可以启用捕捉和栅格、极轴追踪、对象捕捉和动态输入。
（12） 草图设置中，“捕捉与栅格”、“极轴追踪”、“对象捕捉”的功能是什么？

捕捉与栅格：可提高捕捉的精度，更加准确的画图；
极轴追踪：可设置对特殊角或设定角的捕捉；
对象捕捉：可对特定的位置进行准确捕捉；
动态输入：可对动态情况下的输入情况进行设置。
（13） 掌握“工具”下拉菜单—“选项”中各参数设置？
可进行显示选择等多种设置。
2、 上机操作，回答如下问题。
（1） 图形文件的“Save”和“Save As”有何区别？
Save：第一次保存文件
Save as：在当前文件的基础上保存其他文件
（2） 如何“打开/新建/保存”一个图形文件？
打开：文件→打开→选择文件→打开图形（或 在命令行输入open然后选择文件打开图形）
新建：文件→新建→选择样板→打开→选择英制或公制→创建空白文档
保存：文件→保存→选择文件保存类型→命名文件名
（3） 保存CAD文件时，选择文件类型，尽量保存为版本较低的文件格式有什么好处？
高版本的CAD文件不可以在低版本的CASS中打开，为了避免此种情况，所以尽量将CAD文件保存为低版本。
（4） CAD文件保存时，可以选择保存的文件类型有哪些？

图形文件（*dwg）、样板文件（*dwt）、绘图交换文件（*dxf）
（5）DXF格式是什么？（提示：网上查询答案）
是制图软件AutoCAD生成的一种数据软件
（6）保存CAD文件，保存文件类型有哪些？文件类型的扩展名分别是什么？
图形文件（*dwg）、样板文件（*dwt）、绘图交换文件（*dxf）
（7） *.dwt格式是什么？（提示：网上查询答案）
AutoCAD布局样版
3、上机操作，回答如下问题。
（1） 如何利用“格式Format”菜单设置绘图界限和绘图精度？
绘图界限：格式→图形界限
绘图精度：格式→单位（进行设置之后）→确定
（2） 功能键F2、F3、F4、F5、F6、F7、F8、F9、F10、ESC、ENTER的作用是什么？
F2：图形及文本窗口的切换
F3：对象捕捉的开或关
F4：数字化仪作用的开关
F5：等轴测平面的切换
F6：坐标显示的开关
F7：栅格显示的开关
F8：正交模式的开关
F9：捕捉模式的开关
F10：极轴追踪的开关
ESC：取消
ENTER：确定；重复上一操作
4、名词解释
世界坐标系：默认的坐标系称为世界坐标系（WCS），是固定的坐标系
用户坐标系：用户通过定义新的原点得到用户坐标系（UCS）
绝对坐标：相对于坐标原点的坐标
直角坐标：直接利用直角坐标系统进行点坐标的输入
极坐标：输入的所有坐标值都是相对于同一个坐标原点
相对坐标：相对于前一个点的坐标位置的坐标
相对直角坐标：某点相对于自定义的原点的x和y坐标值
相对极坐标：以自定的某点为原点，按这个重新设置的基准来建立极坐标系
思考题：
1. 执行“格式”/“单位…”命令，弹出一个“图形单位”对话框，可以设置绘图单位和精度，试问此单位和精度的设置是否对“尺寸标注”的单位和精度有效？如果无效，“尺寸标注”的单位和精度应如何设置？
无效，“尺寸标注”的单位和精度的设置应为：标注→标注样式（然后修改、主单位）
2. 如何设置长度单位、长度精度？
格式→单位→设置长度单位和精度
3. 如何设置角度单位、角度精度、角度方向？

格式→单位→对角度的单位、精度和方向进行设置
4.什么是绝对坐标？说明坐标: 50<30的含义？说明坐标:@30,45的含义?
绝对坐标：相对于坐标原点的坐标
50<30:与x轴正方向夹角为30度，距坐标原点50个单位的点的坐标
@30,45：相对于某一点30度方向，距离50各单位的点的坐标
5.什么是“对象捕捉”？执行对象捕捉的方式有哪些？
对象捕捉：在设置里面选择所需要的点，操作过程中只要光标一靠近这些点它就会自动捕捉
方式：1.“对象捕捉”工具栏 2.自动捕捉功能
6.在绘图过程中，如何应用直角坐标、极坐标、相对直角坐标、相对极坐标确定点位？
1、直角坐标：（X,Y,Z） 2、极坐标：(ρ＜θ) 3、相对直角坐标：（@Δ x，Δ y）
4、相对极坐标（@Δ ρ ＜θ ）。
7.如何设置绘图范围？
_limits：重新设置模型空间界限:
指定左下角点或 [开(ON)/关(OFF)] <0.0000,0.0000>:
指定右上角点 <420.0000,297.0000>:
[开(ON)/关(OFF)]：该选项有什么作用？
如果是“ON”的话，就不能在图形界限之外结束一个对象，也不能将移动与复制，所需的位移点设置在界限之外，如果默认设置是“OFF”,就不作界限检查。

实验二：绘制二维图形
1. 当对一条直线或圆弧对象进行了定数或定距等分操作之后，但在屏幕上显示不出等分的效果，为什么？应如何处理才能显示等分效果？
因为点很小或点样式不对，导致等分点看不清。要设置点的样式和大小：格式→点样式
2. 如下图所示，在使用“注写文本”命令，在注写汉字时屏幕上显示的是问号（？），而不是汉字样式，为什么？应怎样解决？
因为设置的文字样式不对，所以汉字显示不出来。解决方案：格式→文字样式→取消大体字→设置样式名
3. 简述下图（1）~（6）工具栏按钮的功能？

（1）绘制直线 （2）绘制多线 （3）绘制多段线 （4）绘制正多边形 （5）图案填充
（6）多行文字
4. 直线、矩形和圆进行“偏移”操作后分别会出现什么结果？
直线：进行复制，并将其平移到新的位置
矩形、圆：图形大小发生改变
5. 执行“圆”命令的途径有哪些？
下拉菜单绘图→圆→选取绘圆的方式
命令行输入：circle
工具栏：圆按钮
6.
[水平(H)/垂直(V)/角度(A)/二等分(B)/偏移(O)]：各选项的含义是什么？
H:绘制水平构造线
V:绘制垂直构造线
A:与X轴成一定角度绘制构造线
B:通过指定的端点绘制构造线，该构造线平分起点与顶点和端点与顶点两条连线所夹的角
O: 若指定偏移距离，则相对直线绘制构造线。若指定通过点，则绘制通过该点的构造线
7. _pline多段线：[圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)]各选项的含义是什么？
圆弧(A)：将命令转换为画圆弧方式
半宽(H)：设置线宽为指定线宽度的一半
长度(L)：给定长度值，绘制一条与前面线段倾角相同、长度为给定知的线段
放弃(U)：删除所画的多线段最后一段，退到前线段终点
宽度(W)：设置线宽度
8. 圆命令各选项的含义是什么？

根据圆心和半径画圆
根据圆心和直径画圆
根据直径上两端点画圆
根据不在一条直线上的三点画圆
根据指定半径和所画圆与另两个圆相切画圆
根据与已知三个圆相切画圆
9. 控制圆环是否填充的命令是什么？
在命令行输入fill，在输入on，圆环即被填充；输入off,圆环取消填充
10._rectang矩形：[倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]:各选项的含义是什么？
倒角（C）:设置倒角距离，绘制带倒角的矩形。
标高（E）：设置矩形所在的平面高度，此选项用于创建三位图形。
圆角（F）：设置圆角半径，绘制带圆角的矩形。
厚度（T）：设置矩形厚度。
宽度（W）：设置矩形线宽
11._polygon 正多边形命令如何操作？
（1）命令行输入POLYGON （2）绘图→正多边形 （3）工具栏→多边形按钮
指定正多边形的中心点或 [边(E)]:[边(E)]的含义是什么？
通过指定边长来绘制正多边形
[内接于圆(I)/外切于圆(C)] ：含义是什么？
根据内接还是外接于圆的方式来绘制正多边形
12. 单点、多点、定数等分、定距等分的含义是什么？如何设置点样式？
.
1.单点:在绘图窗口中一次只绘制一个点。
  2.多点：在绘图窗口中一次绘制多个点
3.定数等分：：将一个对象按指定的数量等分
4.定距等分：将一个对象按指定的距离等分
设置点样式：格式→点样式
13.图形填充
：的含义是什么？如何应用？
单击此按钮则根据围绕指定点构成封闭区域的现有对象确定边界“图案填充和渐变色”对话框将暂时关闭，系统将会提示拾取一个点。
：的含义是什么？如何应用？
点击此按钮则根据构成封闭区域的选定对象确定边界“图案填充和渐变色”对话框将暂时关闭，系统就会提示选择对象。
：的含义是什么？如何选择填充样式？
含义：填充的样例
选择方法：绘图→图案填充→选择图案
：填充的角度、比例含义是什么？
角度是用来设置填充图案与水平方向的角度
比列是用来设置所填充图案与之前团之间的比例的

实验三：图形编辑

1. 在构造选择集的时候，十字光标跳跃式移动致使无法选择对象，这种情况下应如何处理才能选中对象？
工具→草图设置→关闭栅格捕捉
2. 简述“镜像”命令与“复制”命令之间的区别？
“镜像”：绕指定轴翻转对象创建对称的镜像图像
“复制”：对源图像进行全复制
3. 如下图,以直线b为边界修剪直线a，而直线a没有变化，为什么？应如何操作才能使其完成修剪？

因为直线a和直线b没有相交，在进行边界修剪时没设成隐藏延伸模式
方法：修剪→选择b→回车→在命令行输入e→ 回车→选择a 即可
4. “修改”下拉菜单中“特性匹配”的作用是什么？

将一个对象的某些或所有特性复制到另一个或多个对象上，相当于格式刷。可以复制的特性包括颜色、图层、线型、线型比例、厚度，还可以包括标注、文字和图案填充特性。
5.简述下图（1）~（6）工具栏按钮的功能？

（1）删除 （2）镜像 （3）偏移 （4）修剪 （5）延伸 （6）圆角
6. 简述“特性匹配”的方法和步骤？
方法：修剪→特性匹配
或 命令行输入Matchprop
步骤：点击特性匹配，在选择源对象，然后在选择目标对象
7. 执行“镜像”命令的途径有哪些？
命令行输入mirror
工具栏→镜像
修改→镜像（I）
8. “分解（Explode）”命令适用于哪些对象？
多段线、图案填充、快、标注
9. _rotate旋转：
指定旋转角度：角度输入时，输入正值和负值效果有什么不同？
[复制(C)/参照(R)]：选项含义是很么？
在默认设置下，正角度值对应逆时针方向，后者应顺时针方向
复制：使用“复制”选项旋转对象时，在得到源对象旋转之后的副本时，源对象仍然存在
参照：使用“参照”选项，可以使旋转对象与绝对角度对齐。
10. _offset偏移：指定偏移距离或 [通过(T)/删除(E)/图层(L)]：各选项含义是什么？
圆、矩形、多边形、直线、执行偏移命令，效果有什么不同？
通过(T)：创建通过指定点的偏移对象。
删除(E)：偏移源对象后将其删除。
图层(L)：确定将偏移对象创建在当前图层上还是源对象所在的图层上。
对于偏移命令，直线时复制长度不变，只不过线之间的距离不一样，对于弧形图形，偏移就不是那种复制出来的了，偏移得到的是半径加偏移距离或者半径减偏移距离。
11. 修改菜单中的_scale比例（缩放）命令与视图菜单中的_zoom缩放命令有什么本质上的不同？
修改菜单中的_scale比例缩放时改变尺寸大小，视图菜单中的_zoom缩放命令缩放时不会改变尺寸大小，只改变视图范围
12. 阵列命令如何使用？
按环行或矩形阵列形式复制对象或选择集。
对于环行阵列，可以控制复制对象的数目和是否旋转对象
对于矩形阵列，可以控制行和列的数目以及他们之间的距离
执行途径
（1）“Modify”工具栏/“阵列”
（2）“Modify”/“Array”
（3）Command：Array
13. _extend延伸：[栏选(F)/窗交(C)/投影(P)/边(E)/放弃(U)]:选项“边(E)”的设置有什么作用？
作用：设置是否将对象延伸到另一个对象的隐含边，设置为隐含延伸，对不相交的两条直线或角度可以进行修剪。
14. _trim修剪：[栏选(F)/窗交(C)/投影(P)/边(E)/删除(R)/放弃(U)]：选项“边(E)”的设置有什么作用？
作用：设置剪切边的属性；修剪→命令行输入e→延伸（E）不延伸（N）
15. 特性匹配的含义是什么？特性匹配命令如何使用？
含义：将一个对象的某些或所有特性复制到另一个或多个对象上。可以复制的特性包括颜色、图层、线型、线型比例、厚度，还可以包括标注、文字和图案填充特性。
方法：命令行输入Matchprop
下拉菜单修改→特性匹配
16.“单行文字”命令和“多行文字”命令输入的文字在编辑时有什么不同？
单行文字就是一行，所有文字都是一样的字体和高度。单行文字对于标签非常方便。多行文字中的文字可以是多行，可以是不同的高度，字体，倾斜，加粗。

实验四：显示控制与绘图辅助功能
1、简述设置“极轴追踪”和“对象捕捉”的途径？
方法1：工具→草图设置→设置极轴追踪和对象捕捉
方法2：界面下方的状态栏开启和关闭极轴追踪、对象捕捉
2、“视图”下拉菜单中的ZOOM（缩放）命令与“修改”下拉菜单中的Scale（比例）命令有什么区别？
修改菜单中的_scale比例缩放时改变尺寸大小，视图菜单中的_zoom缩放命令缩放时不会改变尺寸大小,只改变视图范围
3、如下图所示，请说明“全局比例因子”有什么作用？

放大缩小图中的线型比例，尤其是中心线和虚线，可以把他的间隔放大或缩小
4、简述下图（1）~（6）工具栏按钮的功能？

（1）捕捉到端点 （2）捕捉到中点（3）捕捉到交点（4）捕捉到圆心（5）捕捉到切点
（6）捕捉到垂足
5、如下图所示：状态栏“捕捉”设置有什么作用？如果“捕捉”设置为“开”模式，在构造选择集时，对选择对象有什么影响？

作用：实际就是草图设置，可以对草图进行设置，比通过工具→草图设置的途径方便许多
影响：默认开为栅格捕捉的开，在构造选择集 时，光标进行等距离跳跃
6、“视图”下拉菜单中“重生成”命令的作用是什么？

作用：对页面刷新，使在页面上的图像清晰，去除杂质。
7、如何设置用户坐标系？
视图→显示→UCS图标→开
8、“对象捕捉”工具栏与“工具”—草图设置中的对象捕捉功能有很么不同

（1）对象捕捉工具栏中的对象捕捉模式仅对当前绘制的一个点有效，而草图设置对话框中的对象捕捉模式，只要复选框选中，启用了对象捕捉模式，则对全程绘制的点有效。
（2）对象捕捉工具栏中的对象捕捉模式功能要强于草图设置对话框中设置的对象捕捉模式。也就是说，当在对象捕捉工具栏指定的对象捕捉模式后，草图设置对话框中设置的对象捕捉模式在当前点失效，到下一点恢复。
（3） 对象捕捉工具栏中的对象捕捉模式一次只能指定一个捕捉功能，仅对当前点有效，而草图设置对象捕捉模式可以指定多个，甚至全部，用户在拾取点时，随着光标的移动会动态的捕捉到图形中与对象捕捉模式对应的点，用户找到合适的点之后确定点即可。
9、什么叫捕捉、栅格？
（1）捕捉是光标只能停留在图形指定的点上，这样就可以很方便的将图形放置在特殊点上，便于以后的编辑工作
（2）栅格是按照设置的间距显示在图形中的点，它能提供直观的距离和位置的参考，类似于坐标图纸中的方格的作用，栅格只在图形界限以内显示
实验五：图层、线型与颜色
1、什么是图层？图层有哪些特点？
图层：图层是AutoCAD中的一个非常重要和常用的概念，它相当于一叠透明的纸，用户在每一层上可利用不同的线型、颜色画出不同的实体，最后将在这些透明的层重叠在一起，就构成了完整的图形。
特点：(1）每个图层都具有一个名字，“0”层是自定义的，其余用户根据需要自己定义
(2）每个图层容纳的对象数目不受限制
(3）用户使用的图层数量不受限制
(4）图层本身具有颜色和线型，用户可以使用图层的颜色和线型绘图，也可以使用不同于图层的线型和颜色进行绘图。
(5）同一图层上的对象处于同种状态。可见或不可见
(6）图层具有相同的坐标系、绘图界限和显示时的放大倍数
(7）图层具有关闭（打开）、冻结（解冻）、锁定（解锁）等特性，用户可以改变图层的状态。
2、图层具有“打开/关闭、冻结/解冻、锁定/解锁”等特性，用户可以改变图层的状态，说明“打开/关闭、冻结/解冻、锁定/解锁”各有什么样的作用及效果？
打开/关闭：当图层打开时，图形在屏幕上是可见的，并且是可打印的。当关闭时，它是不可见的，并且不能被打印
冻结/解冻：冻结图层可以加快ZOOM.PAN和许多其它操作的运行速度，增强对象选择的性能并减少复杂图形的的重生成时间。当图层被解冻后，该图层上的对象不能被编辑，不能打印输出
锁定/解锁：锁定图层后，选定图层上的对象将不能被编辑修改，但仍然显示在屏幕上，能被打印输出
3、如何设置和加载线型？
格式→图层→新建→设置线型的各种属性
4、模型空间线宽是否显示应如何设置？
格式-线宽-显示线宽
5、线型管理器中设置有什么作用？
放大缩小图中的线型比例，尤其是中心线和虚线，可以把他的间隔放大或缩小
实验六：块、属性和外部参照
１、 Block命令和Wblock命令有什么区别和联系？
block是在本文件中定义一个块名称，没有保存成单独的一个文件，只供本文件使用；块名称及块定义保存在当前图形中。
wblock 将指定对象保存到文件或将块转换为文件。供其它文件使用，就是说能在另一个图形中插入你保存的块文件
２、 制作块时，属性定义的模式有哪些？各有什么不同？
属性定义在块定义之前
‚属性块定义后，属性以属性标志的形式显示在块中，当块插入时，在命令区将提示用户输入属性值，并显示在属性标志的位置上。
ƒ属性在块定义前，可用change命令对其修改
３、 如何编辑块？
绘图→块→定义属性→属性定义（模式、插入点、属性、文字选项）
实验七：尺寸标注
1.什么是“关联标注”？
标注与图形相关联，当与其关联的几何对象被修改时，图形就会自动调整其位置、方向和测量值
2.一个完整的尺寸由哪几部分组成？
标注文字、尺寸线、尺寸界线、尺寸线的端点符号、起点
3. 如下图所示，其尺寸标注的类型是属于哪种标注类型？

连续标准
4.如何修改尺寸样式？
格式→标注样式→修改→修改文字大小、精度、箭头大小
5.标注样式中单位设置与下拉菜单“格式”中单位设置有什么不同？
标注样式中的单位设置指的是标注里的单位，而格式里的单位设置指的是文本里的单位
实验八：综合绘制图形
利用已学知识综合绘制一幅建筑图或机械图。
基本要求：
1.设置绘图范围（420×297）；建立用户坐标系，用户坐标系原点设置在绘图范围的左下角；
2.图廓边框线宽设置为：0.3mm；
3.设置文字样式，字体颜色、大小、字体根据绘图效果自定义；
4.要求设置三个图层，参数如下：
图层名
颜色
线型
线宽
物体
白色
连续线
0.15mm
辅助线
红色
虚线
0.15mm
尺寸
黄色
连续线
0.15mm
要求在“物体”层绘制图形，在“辅助线”层绘制辅助线，在“尺寸”层标注尺寸；
5.在图廓的右下角绘制下列属性：
（图名）
比例
（比例值）
数量
（数量值）
制图
（制图人）
（日期）
（单位名称）
审核
（审核人）
（日期）
带括号的为变量，由学生自行输入.
