中国2010上海世博会 上汽-通用企业馆

电梯安装工程质量评估报告

上海同济工程项目管理咨询有限公司
二零一零年四月二十五日

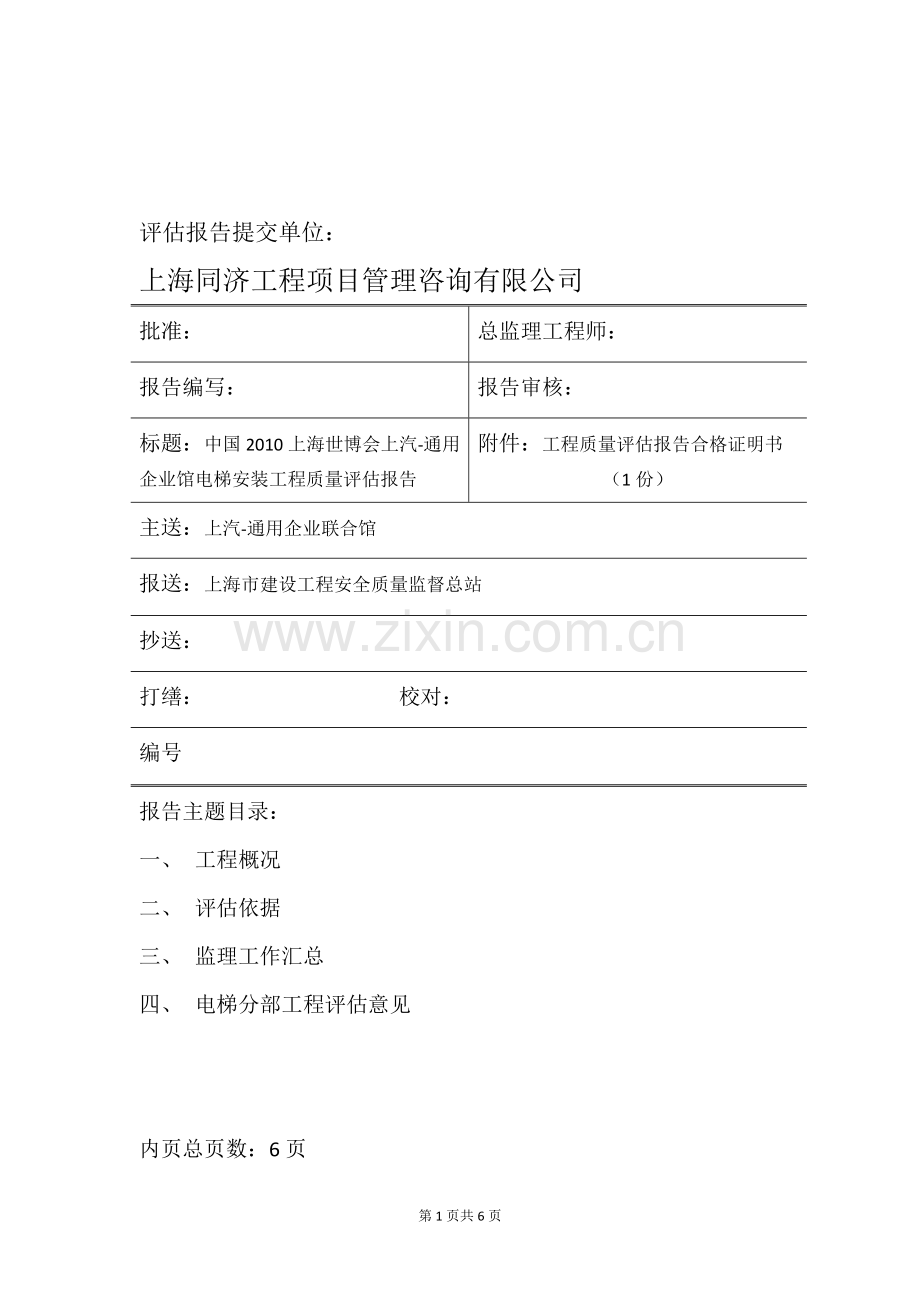

评估报告提交单位：
上海同济工程项目管理咨询有限公司
批准：
总监理工程师：
报告编写：
报告审核：
标题：中国2010上海世博会上汽-通用企业馆电梯安装工程质量评估报告
附件：工程质量评估报告合格证明书
（1份）
主送：上汽-通用企业联合馆
报送：上海市建设工程安全质量监督总站
抄送：
打缮： 校对：
编号
报告主题目录：
一、 工程概况
二、 评估依据
三、 监理工作汇总
四、 电梯分部工程评估意见

内页总页数：6页
中国2010上海世博会上汽-通用企业馆电梯分部工程质量评估报告
一． 工程概况
上汽—通用企业馆项目地点：上海市世博会浦西园区E05-03号地块，为世博会期间的临时建筑物，建设单位：由通用汽车中国有限公司、上海汽车工业(集团)总公司、上海汽车集团股份有限公司联合投资兴建。本工程的项目内安装配置电梯2台，供货单位：苏州德奥电梯有限公司；安装单位：苏州德奥电梯安装有限公司。
新装电梯具体分布及基本技术参数如下：
1、 乘客电梯
l 合同编号：GCB-PC-2009-071 供货：苏州德奥电梯有限公司
设备编号：20091118 电梯型号：DP35（1600/1.5-JXW-VVVF）
额定载重：1600KG 额定速度：1.5m/S
驱动方式：VVVF 控制系统：微机
提升高度：20m 层/站/门：5/5/5
站序：1，夹层，2，3，4 一台
l 合同编号：GCB-PC-2009-071 供货：苏州德奥电梯有限公司
设备编号：20091117 电梯型号：DP35（1600/1.5-JXW-VVVF）
额定载重：1600KG 额定速度：1.5m/S
驱动方式：VVVF 控制系统：微机
提升高度：10m 层/站/门：4/4/4
站序：1，2，3，4 一台
安装施工于2010年02月开工，至2010年4月完工。
二． 评估依据
1. 本工程的施工图纸设计
2. 有关施工承包合同和监理合同及有关文件
3. 《电梯制造与安装安全规范》GB7588-2003
4. 《电梯制造与安装安全规范》GB7588-1995
5. 《电梯安装验收规范》GB10060-1993
6. 《自动扶梯和自动人行道的制造与安装安全规范》GB16899-1997
7. 《电梯工程施工质量验收规范》GB50310-2002
8. 其他的有关规范
三． 监理工作汇总
该工程电梯安装分部项目由我公司承担工程施工质量监理，为此我们编制了工程监理规划和监理实施细则。组建了现场监理项目组，任命了项目总监、总监助理和总监代表并配备了专职监理人员。在施工过程中，现场项目组依据有关电梯国家标准、规范以及相关合同文件开展全面的安全质量控制监理工作。遵照监理规划和监理实施细则，基本工作实施如下：
1. 工程开工前：监理方督促施工单位的做好单位资质以及项目组管理人员和施工作业人员的资格证书报审，并多次督促施工单位提供施工组织方案计划和质量保证管理体系。
2. 工程施工过程中：监理方遵循“事先、事中、事后”控制的原则，预见、发现、处理施工中出现或遇见的问题，分别以书面或口头的形式向相关的责任方提示，并督促整改。监理人员根据不同节点要求，实施了旁站、平行、抽检等形式的监理，并作了相应的质量监理记录。在现场监督过程中，及时提示各安装工序的标准要求和施工相关注意事项，促使施工单位能严格规范施工作业。与此同时严格按GB50310——2002《电梯工程施工质量验收规范》的规定，对该分部工程项目中每台电梯的设备进场；土建交接（包括井道脚手架）；驱动主机安装工程；导轨安装工程；门系统安装工程；轿厢及对重安装工程；安全部件安装工程；悬挂装置、随行电缆、补偿装置安装工程；电气装置安装工程以及电梯安装和电梯整机调试、试验等10余方面的分项项目进行了循序渐进的过程监理及检验、验收，并签署了相应的质量验收报审记录表。对工程中的隐蔽工程项目如：部分导轨支架和层门装置安装用的膨胀螺栓埋入砼墙的钻孔、曳引钢丝绳头组合的制作、电梯端部支承的支撑定位等方面都作了跟踪旁站监理，并记录了“隐蔽工程报告书”。
在整个工程施工过程中，监理方加强对工程中危险源的监管，要求施工人员时刻以“不伤害自己，不伤害他人”的原则为准绳，对动火安全、高空作业防人员坠落安全、交叉上下施工防坠物安全、航运笨重物件时的设备和人身安全、多人合力操作时的配合安全以及必须配备和佩带的安全设施、安全防护用具和施工场所的安全告示、警示标识标志等方面进行了全面的监督管理工作，不断督促提示施工人员把安全文明施工放在首位，对安全生产要时刻牢记，做到警钟长鸣。
3. 工程完工：监理方监督并参与了施工单位的质检部位对电梯的质量检验及各项动载荷试验，见证确认合格后，督促协助分批报请市有关部门进行验收检验，确保电梯安全合法使用。
四． 电梯分部工程评估意见
根据监理依据的内容和安装施工具体执行的质量控制过程，以及现场监理工作的质量监督过程实施情况汇总，对本工程项目电梯分部工程质量评定如下：
1. 供货方提供的电梯设备型号规格、技术参数与产品合格证及产品销售合同的约定条款一致，产品总台数和零部件数量与装箱单相符，外观无异状和缺陷。产品合格证、安全部件型式试验报告、测试技术资料、随机文件齐全。
2. 施工单位具有相应合法有效的资质证书，项目管理人员和施工人员具有有效的岗位操作证书。施工项目开工登记报审申请手续齐全，符合法定要求。所报审的项目内容与工程所在地实物相一致。
3. 施工过程中安装施工单位基本能按照标准规范的规定进行安装施工，遇到问题，各责任方能及时整改直至符合相关要求。安装顺序中每一道工序均能严格把关，合格后填写并签署质量验收记录表及节点控制记录表。所有电梯的各部件安装质量符合产品安装规定的要求。各分项工程均验收合格。
4. 施工单位能严格遵守有关安全操作规范，服从监理人员的现场安全监管，在整个安装施工周期中未发生任何安全事故。
5. 安装调试结束，经过安装施工单位的专职质检部门对电梯逐台进行了整机检验和动态试验，结果表明：电梯的整机性能和运行控制功能，均能达到合格的技术标准，并且能符合供货合同的相关技术配置条款的约定。
根据上述，本电梯分部工程的安装质量和整机性能符合相关的国家标准和验收规范。
评估意见：合格。

上海同济工程项目管理咨询有限公司
中国2010上海世博会上汽-通用企业馆项目监理组
二零一零年四月二十五日
