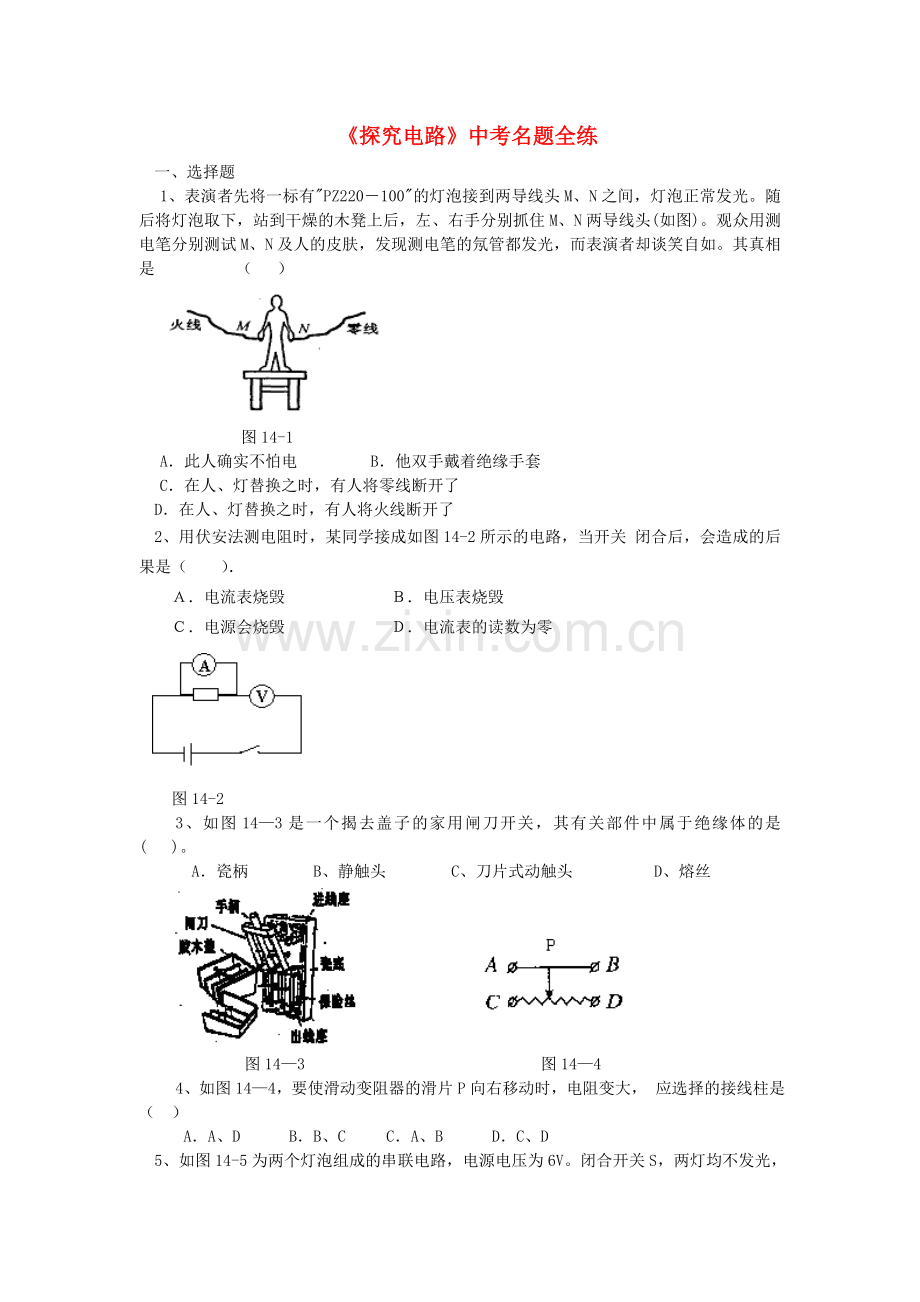

《探究电路》中考名题全练
一、选择题
1、表演者先将一标有"PZ220－100"的灯泡接到两导线头M、N之间，灯泡正常发光。随后将灯泡取下，站到干燥的木凳上后，左、右手分别抓住M、N两导线头(如图)。观众用测电笔分别测试M、N及人的皮肤，发现测电笔的氖管都发光，而表演者却谈笑自如。其真相是 （ ）

图14-1
A．此人确实不怕电 B．他双手戴着绝缘手套
C．在人、灯替换之时，有人将零线断开了
D．在人、灯替换之时，有人将火线断开了
2、用伏安法测电阻时，某同学接成如图14-2所示的电路，当开关 闭合后，会造成的后果是（　　）．
Ａ．电流表烧毁 Ｂ．电压表烧毁
Ｃ．电源会烧毁 Ｄ．电流表的读数为零

图14-2
3、如图14—3是一个揭去盖子的家用闸刀开关，其有关部件中属于绝缘体的是 ( )。
A．瓷柄 B、静触头 C、刀片式动触头 D、熔丝

图14—3 图14—4
4、如图14—4，要使滑动变阻器的滑片P向右移动时，电阻变大， 应选择的接线柱是 （ ）
A．A、D B．B、C C．A、B D．C、D

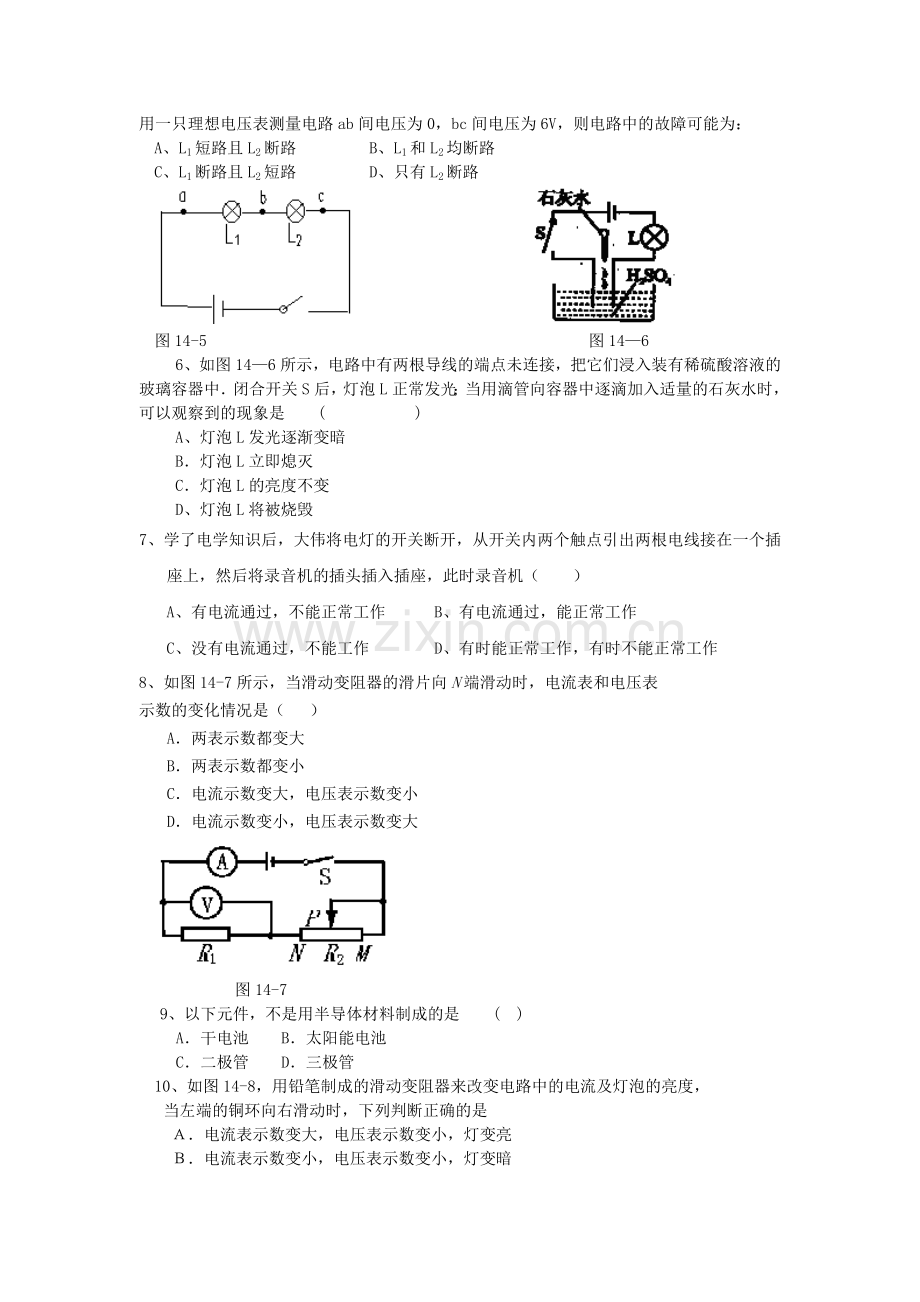

5、如图14-5为两个灯泡组成的串联电路，电源电压为6V。闭合开关S，两灯均不发光，用一只理想电压表测量电路ab间电压为0，bc间电压为6V，则电路中的故障可能为：
A、L1短路且L2断路 B、L1和L2均断路
C、L1断路且L2短路 D、只有L2断路

图14-5 图14—6
6、如图14—6所示，电路中有两根导线的端点未连接，把它们浸入装有稀硫酸溶液的玻璃容器中．闭合开关S后，灯泡L正常发光；当用滴管向容器中逐滴加入适量的石灰水时，可以观察到的现象是 ( )
A、灯泡L发光逐渐变暗
B．灯泡L立即熄灭
C．灯泡L的亮度不变
D、灯泡L将被烧毁
7、学了电学知识后，大伟将电灯的开关断开，从开关内两个触点引出两根电线接在一个插座上，然后将录音机的插头插入插座，此时录音机（ ）
A、有电流通过，不能正常工作 B、有电流通过，能正常工作
C、没有电流通过，不能工作 D、有时能正常工作，有时不能正常工作
8、如图14-7所示，当滑动变阻器的滑片向N端滑动时，电流表和电压表
示数的变化情况是（ ）
A．两表示数都变大
B．两表示数都变小
C．电流示数变大，电压表示数变小
D．电流示数变小，电压表示数变大

图14-7
9、以下元件，不是用半导体材料制成的是 ( )
A．干电池 B．太阳能电池
C．二极管 D．三极管
10、如图14-8，用铅笔制成的滑动变阻器来改变电路中的电流及灯泡的亮度，
当左端的铜环向右滑动时，下列判断正确的是
Ａ．电流表示数变大，电压表示数变小，灯变亮
Ｂ．电流表示数变小，电压表示数变小，灯变暗
Ｃ．电流表示数变小，电压表示数变大，灯变亮
D、电流表示数变大，电压表示数变小，灯变暗

图14-8
11、如图14-9所示，电源电压保持不变。当开关S1 合、S2断开时，电流表的示数为0.2A；当开关S1、S2都闭合时，电流表的示数为0.8A。则电阻R1与R2的比值为（ ）
A 、1:3 B、 3：l C、 2:3 D、 3：2

图14-9
12、如图14-10，灯L1的电阻为R1，灯L2的电阻为R2，且R1＞R2。闭合开关，导线a、b、c中电流的大小是（ ）
A.a中的电流最大 B.b中的电流最大
C.c中的电流最大 D.一样大

图14-10
13、如图14-11所示，滑动变阻器的滑片在某两点间移动时，电流表的示数范围在1A至2A之间，电压表的示数范围在6V至9V之间．则定值电阻R的阻值及电源电压分别是………( )
A．3Ω 15V B．6Ω15V
C．3Ω12V D．6Ω12V

图14-11 图14-12
14、图14-12所示的电路中小灯泡正常发光．若将小灯泡和电流表的位置对换，则（）
A.小灯泡不会发光 B.小灯泡会被烧坏
C.电流表示数不变 D.电压表示数不变
二、填空题
15、如图14-13所示，甲是 ，乙是 ，可组成二个小灯泡的并联电路。（填“小灯泡”或“电流表”）

图14-13 图14-14
16、欧姆定律的表达式为 ，在电压U一定的条件下，导体的电阻R越小，通过导体的电流I越 。两个电阻R1和R2（R1＞R2）串联接入电路中，通过R1的电流 （填“大于”、“等于”或“小于”）通过R2的电流。
17、如图14-14所示，闭合开关后，将滑片移至图示位置时，灯泡恰能正常发光.现将滑动变阻器的滑片向左移动，电流表的指针将 _____________ （填“向左偏”、“向右偏”或“不动”），滑动变阻器的两端电压将 ____________ （填“变大”、“变小”或“不变”）.
18、在“研究电流跟电压的关系”实验中，被控制的物理量是__ __，实验结论是_ ___；在“研究电流跟电阻的关系”实验中，被控制的物理量是_ ___，实验结论是__ __。这两个实验所用的科学方法是控制变量法。

19、灯泡L1和L2串联在电路中，加在它们两端的总电压为12V，L1电阻是8Ω，L2两端的电压是4V，则L1中的电流是____A。
20、图14-15是“探究电流跟电压关系”的实物图，请你指出其中的三个错误或不妥之处．

图14-15
（１） ．
（２） ．
（３） ．
三、简答题
21、小明所在的班级共有30位同学，常采用投票表决的方式来决定班级重大事宜，小明想设计一个表决统计器，来快速地获知投赞成票(或反对票)的人数。为此，小明准备了下列器材：电源(电压为2V且恒定)、开关(足够多)、电流表(表盘如图)、阻值100Ω的定值电阻(足够多)、导线若干
(1)画出表决器的电路原理图（可用“……”省去部分重复的电路）；
(2)通过计算改画图14-16中电流表的表盘刻度，使它能直接显示人数；
(3)写出表决器的使用方法

电路图：
使用方法：

图14-16

四、作图题
22、将图14-17中的开关和电灯正确的连接到电路中。

图14-17
图14-18
23、（作图题）将图14-18中各元件正确接人电 路，其中开关只控制电灯，三孔插座带保险盒．
五、实验与探究
24、我们已进行过“科学探究；欧姆定律”，
R/Ω
请你在方框中画出该实验的电路图。

图14-19
.①由于电路中电流的大小受多种因素的影响，所以我们在探究某一因素变化对电流的影响时，必须保持其它因素不变，即采用了 法。
②图14-19是某实验小组在探究过程中，根据实验数据绘制的图像，其中表示电压不变时，电流随电阻变化的图像是 图；表示电阻不变时，电流随电压变化的图像是 。(选填“甲”或“乙”)
（3）在探究过程中，使用滑动变阻器的目的是 和 。
（4）实验的结论是
.① 。
② 。
25、小芳同学在探究“决定导体电阻大小的因素”时，做出了如下猜想：
猜想①：在温度不变时，导体的电阻与导体的材料有关；
猜想②：在温度不变时，导体的电阻与导体的长度有关；
猜想③：在温度不变时，导体的电阻与导体的横被面积有关．
供她选择的导体如下表所示：
她画出了如图14-20所示的电路图（ab之间为导体），并正确连接了电路．请完成下列填空（只填序号）：
(1)要验证猜想①，小芳同学应选择的两段导体是 ；(2)要验证猜想②，小芳同学应选择的两段导体是 ；(3)要验证猜想③，小芳同学应选择的两段导体是 。

图14-20
26、做测定电阻阻的实验.
(1)小明根据图14-21所示的电路图，将图14-22中的实验器材连接成实验电路. 同小组的小亮在检查时认为，从实验目的来看，实验电路上有一根导线连接错了，建议小明改接. ①请你在接错的那根线上打“×”；②另画一根导线，使电路连接正确；③如果不改接这根导线，对实验的影响是：__________________（具体说明是什么影响）.

图14-21 图14-22
(2)小明将电路改接正确后，合上开关，调节变阻器的滑片到某位置时，电压表和电流表的指示如图14-23所示，则电压表的读数是 V，电流表的读数是 A，被测电阻Rx的阻值是 Ω.

图14-23
(3)小明和小亮为他俩在全班首先获得测量结果而高兴，准备整理实验器材结束实验. 你认为他们的实验真的结束了吗？你会给他们提出什么建议呢？①写出你的建议：
________________________________________________________________________；
②你提出这个建议的目的是：________________________________________________.
27、有一个阻值看不清的电阻器Rx，要测出它的电阻值．
(1)小明按图14-24的电路图连接好电路，检查无误后闭合开关S，观察到电压表的示数为1.6V，电流表的示数如图14-25所示，则通过电阻器Rx的电流为_____A，Rx的电阻为____Ω．

图14-24 图14-25 图14-26
实验中，为了减小误差，小明还需进行的操作是
_______________________________________________________________。
图14-26是小虎做这个实验连接的实物图，请你指出其中的三个错误或不妥之处。
①_____________________________________________________
②_____________________________________________________
③_____________________________________________________

五、分析与计算
28、一只电流表，在指针指到最大值0.6A时，它的两端电压为75mV，电流表的电阻是多少Ω？当指针指到0.4A时，电流表两端的电压是多少伏？

29、如图14-27所示，将两个电阻R1与R2并联后接在电压为24 V的电源上，开关S闭合后干路电流为2A,通过电阻R1的电流是1.2A,求：R1与R2的阻值分别为多大？

图14-27

30、有一种半导体材料的电阻值随着温度的变化而明显改变，用这种材料制作的电阻称为热敏电阻。图14-28是某热敏电阻的阻值随温度变化的图像，小马同学用该热敏电阻和电压表设计了一只测量范围为0～100℃的水温表，图14-29是这个水温表的原理图，图中的电压表量程为0～3V；定值电阻R0的阻值为l00Ω。当水温达到100℃时，要求电压表的示数达到最大值。
(1)根据图像回答该热敏电阻在100℃时的电阻值为多大?
(2)小马同学将电压表的刻度盘改画为指示温度的刻度盘，如果每1O℃画一条刻度线，这个刻度盘的刻度是否均匀?
(3)通过计算说明改画的水温表刻度盘上的0℃应该与电压表刻度盘的什么位置对应?

图14-28 图14-29

第十四章 《探究电路》中考名题全练
一、选择题
1、C 2、D 3、A 4、B 5、AD 6、A 7、D 8、A 9、A 10、A 11、A 12、A 13、C 14、C
二、填空题
15、小灯泡、电流表 16、I=U/R 大 等于 17、向左偏 变大 18、电阻　　电流跟电压成正比　　电压　　电流跟电阻成反比 19、1
20、(1)电压表量程选择偏大
(2)滑动变阻器接了下面两个接线柱
(3)电流表正负接线柱接反
三、简答题
21、

使用方法：
使用0—0.6A量程，
投赞成票的同学闭合开关(反对、弃权者都不动作)，读出电流表上的人数，即为赞成人数。

电路图（干路开关可无）；表头表示；使用说明中只要有投赞成票的同学闭合开关（或反对的闭合开关）即可。
四、作图题
22、

23、

五、实验与探究
24、(1)

(2) .① 控制变量法 , ② 甲 , 乙
(3) 改变电阻两端电压 , 保护电路
(4)实验的结论是: ①保持电阻不变时,电流跟电压成正比.
① 保持电压不变时,电流跟电阻成反比.
25、
×
26、 （1）①如图
②将电压表的正接线柱与变阻器的C（或“D”）接线柱
或被测电阻右边的接线柱相连
③电压表不能测被测电阻两端的电压（如笼统说“不好做
实验”之类，或说电压表测的是……之类，因未具体说明或正面回答，
均不得分）
（2）1.8 0.24 7.5
（3）应改变RX两端电压再进行几次（或“两次”、“三次”）实验；或“再测两组数据”、“三组以上数据”
求电阻的平均值（或“多次测量取平均值”）减小误差；或简答为“减小误差”
27、(1)0.32 5
(2)移动滑片，至少再测出两组电流和电压的值．
(3)①电压表的量程选择偏大．
②把滑动变阻器的电阻线两端接入电路，无法改变接入电路的电阻．
③电流表的正负接线柱接反．
五、分析与计算
28、R=U/I=0.125Ω U′=I′R=0.4A×0.125Ω=0.05V
29、

30、
