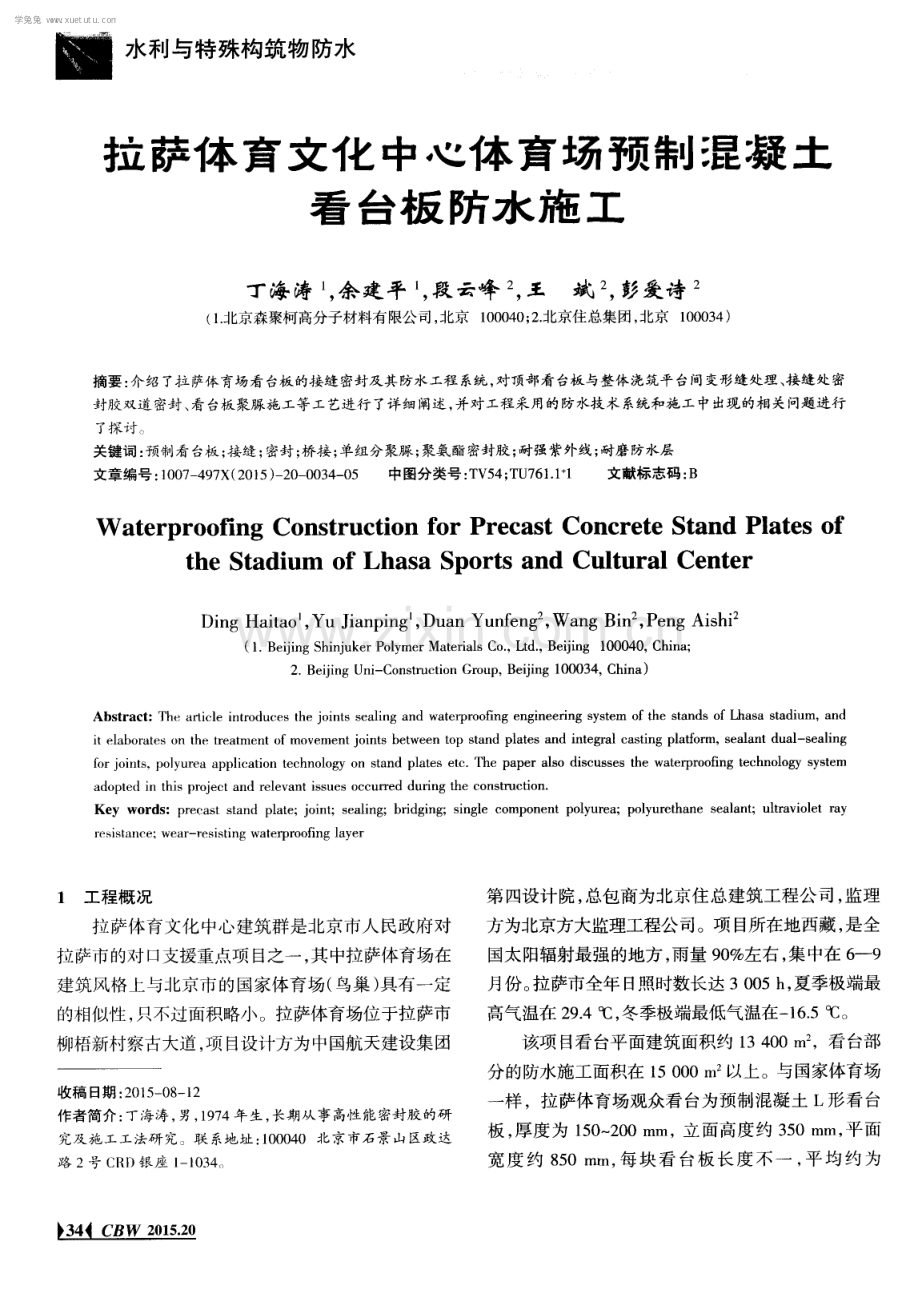

拉萨体育文化中心体育场预制混凝土看台板防水施工.pdf

水利与特殊构 筑物防水 拉 萨体 育 文化 中 体 育场 预 制 混 凝 土 看 台板 防水 施 工 丁海涛 ， 余建平 ， 段云峰 ， 王 斌 ， 彭爱诗 ( 1 北京森聚柯高分子材料有限公司， 北京 1 0 0 0 4 0 ； 2 北京住总集团， 北京 1 0 0 0 3 4 ) 摘要 ： 介 绍了拉 萨体育场看 台板的接缝密封及其防水工程 系统 ， 对顶部 看台板 与整体浇筑平 台间变形缝 处理 、 接 缝处密 封胶双道密封、 看台板聚脲施工等工艺进行了详细阐述 ， 并对工程采用的防水技术系统和施工中出现的相关问题进行 了探 讨 。 关键词： 预制看台板； 接缝 ； 密封； 桥接； 单组分聚脲 ； 聚氨酯密封胶 ； 耐强紫外线； 耐磨防水层 文章编号 ： 1 0 0 7 4 9 7 X( 2 0 1 5 ) 一 2 0 0 0 3 4 0 5 中图分类号 ： T V 5 4 ； T U 7 6 1 1 1 文献标志码 ： B W a t e r p r o o fin g Co n s t r u c t i o n f o r Pr e c a s t Co nc r e t e St a n d Pl a t e s o f t h e S t a d i u m o f Lh a s a S p o r t s a n d Cu l t u r a l Ce n t e r Di n g Ha i t a o ， Yu J i a n p i n g ， Du a n Yu n f e n g 2 , W a n g B i n 2 , P e n g Ai s h i ( 1 B e i j i n g S h i u k e r P o l y m e r Ma t e r i a l s C o ， L t d ， B e i j i n g 1 0 0 0 4 0 ， C h i n a ； 2 B e i j i n g U n i C o n s t r u c t i o n G r o u p ， B e i j i n g 1 0 0 0 3 4 ， C h i n a ) A b s t r a c t ： T h e a r t i c l e i n t r o d u c e s t h e j o i n t s s e a l i n g a n d w a t e rpr o o fi n g e n g i n e e r i n g s y s t e m o f t h e s t a n d s o f L h a s a s t a d i u m ， a n d i t e l a b o r a t e s o n t h e t r e a t me n t o f m o v e n l e n t j o i n t s b e t w e e n t o p s t a n d p l a t e s a n d i n t e g r a l c a s t i n g p l a t f o r m， s e a l a n t d u a l s e a l i n g f o r j o i n t s ， p o l y u r e a a p p l i c a t i o n t e c h n o l o g y o n s t a n d p l a t e s e t e T h e p a p e r a l s o d i s c u s s e s t h e w a t e r p r o o fi n g t e c h n o l o g y s y s t e m a d o p t e d i n t h i s p r o j e c t a n d r e l e v a n t i s s u e s o c c u e d d u r i n g t h e c o n s t r u c t i o n K e y wo r d s ：p r e c a s t s t a n d p l a t e ； j o i n t ； s e a l i n g ； b r i d g i n g ； s i n g l e c o mp o n e n t p o l y u r e a ；p o l y u r e t h a n e s e a l a n t ； u l t r a v i o l e t r a y r e s i s t a nc e ；wea r -r e s i s t i ng wa t e rp r o o fin g l a y e r 1工程概 况 拉 萨体育文化 中心建筑群是北京市人 民政府对 拉萨市 的对 口支援重点项 目之一 ， 其中拉萨体育场在 建筑风格上与北京市 的国家体育场( 鸟巢 ) 具有一定 的相似性 ， 只不过面积略小 。拉萨体育场位于拉萨市 柳梧新村察古大道， 项目 设计方为中国航天建设集团 收稿 日期 ： 2 0 1 5 - 0 8 1 2 作者简介： 丁海涛， 男， 1 9 7 4年生， 长期从事高性能密封胶的研 究及施 工工法研 究。联 系地址 ： 1 0 0 0 4 0 北京 市石景 山 区政达 路 2号 C R D银座 l 一 1 0 3 4 第 四设计 院， 总包商为北京住总建筑工程公司 ， 监理 方为北京方大监理工程公司。项 目 所在地西藏， 是全 国太阳辐射最强的地方 ， 雨量 9 0 左右， 集中在 6 9 月份。 拉萨市全年 日照时数长达 3 0 0 5 h ， 夏季极端最 高气温在 2 9 4， 冬季极端最低气温在一 1 6 5 o ( = 。 该项 目看台平面建筑面积约 1 3 4 0 0 m ，看台部 分的防水施工面积在 1 5 0 0 0 m 以上。与国家体育场 一 样 ，拉 萨体育场观众看 台为预制混凝土 L形看台 板 ， 厚度为 1 5 0 2 0 0 m m，立面高度约 3 5 0 i n n， 平 面 宽度 约 8 5 0 m i l l ， 每 块看 台板 长度 不一 ， 平 均 约 为 学兔兔 w w w .x u e t u t u .c o m 7 3 0 0 mm。看台板采用机械固定 的方式固定于结构 墙上 ， 形成 台阶式的看 台结构。看台板与看台板之间 形 成 纵 向 和 横 向 的通 透 性 接 缝 ， 接 缝 总 长 度 约 1 8 0 0 0延米 ，座椅采用机械固定的方式 固定 于看 台 立面墙上 。预制混凝土 L形板 ， 表面可能粘附机油脱 模剂及存在孔眼等缺陷。 2 工程技术特点 1 ) 每块看 台板形成两端接缝 ： 立面垂直接缝 ( 短 边左右接缝 ) ； 上下看台板间的水平接缝( 长边上下接 缝 ) 。 所有接缝都是通透的， 接缝下方取消了原金属导 流槽 ； 接缝防水为该 防水工程的关键 。 2 ) 接缝处采用密封胶和弹性涂膜桥接技术系统 ， 即 ：先采用单组分低模量 聚氨酯密封胶进行两道密 封 ， 然后在接缝外侧涂刷暴露型单组分聚脲( 一布两 涂处理 ) 。 看 台板长边接缝处理见 图 1 ； 短边接缝处理 见图 2 。 组分 聚脲 脲 ( 一布两涂 ) 氨酯密封胶 氨酯密封胶 图 1 长边接缝处理示意 叫 胄 7 r ： 一 聚脲砂浆 一 单组分聚l 一 第 2道 聚 一 泡 沫棒 一 第 1 道 聚 同 图 2 短边接缝处理示意 3 主要防水材料 1 ) 单组分低模量聚氨酯密封胶 ， 符合 J C T 4 8 2 2 0 0 3 ( 聚氨酯建筑密封胶 中 2 5 L M等级产品的要求 l l J 。考虑到拉萨昼夜温差非常大 ， 且预制看 台板接缝在 水利与特殊构筑物防水 涌入观众时存在较大的机械性形变， 工程采用了特制 的低模量 5 0级聚氨酯密封胶 。 2 ) 工程采用混凝土基材底涂剂 S J K R E X T， 对 于 毛细孔 中含有一定量机油脱模剂 的预制混凝土具有 良好 的渗透能力和粘结性 ( 粘结强度 2 5 MP a ) 。 3 ) 暴露 型单组分聚脲 ， 满足 D B 1 1 T 8 5 l 一2 0 l 1 聚脲弹性体防水涂料施工技术规程中型产品的 要求 ： 拉伸强度 1 5 MP a ， 断裂伸长率 3 0 0 ， 耐候性 达 1 5 0 0 h 2 - 3 。 4 ) 耐强紫外线面涂层， 为无色透明， 经过 5 0 0 0 h Q U V A照射 ， 不发生粉化 、 开裂和明显变色。 4 施工工艺 4 1 顶部看 台板与整体浇筑平台之间变形缝处理 顶部看 台板与上部整体浇筑平台间的变形伸缩 缝有宽有窄有高有低， 处理时要求小心谨慎。施工时 用单组分聚脲涂料和弹性聚酯无纺布进行两布四涂， 基层采用 4 0 1 3 1 1 1 3 的 P E胶带隔离涂料形成空铺效果 ， 无纺布宽 1 5 0 mm， 两端各 留 2 5 m m用于看 台板和地 面平 台现场进行一布两涂 ， 做成 u形 ， 既可满足伸缩 变形要求， 也可辅助密封防水。图3 所示为看台板与 地面平台间变形伸缩缝处理现场。 4 2 接缝处密封胶双道密封4 1 接缝塞入泡沫棒后 ， 分两次打人密封胶。第 1 次 打胶后 ， 整理平整， 放人隔离纸， 表干或干燥 6 1 2 h 后 ， 第 2次打入密封胶 ， 用刮板整理成凹形弧形面， 干 燥。图 4为两次打胶后的接缝处。 密封胶密封后， 在接缝两侧涂布活化剂， 然后做 单组分聚脲“ 一布两涂” 桥接 ， 直到看不见网格布的网 格眼， 确定彻底覆盖接缝。 平台面接缝要求涂层刮平 ， 垂直面接缝要求涂层为凹形弧形面。以上工序完成 后 ， 检查所有接缝的施工情况 ， 如有遗漏， 需进行修 补。图 5 为单组分聚脲桥接施工现场。 4 3 看台板防水施工 首先对看台板进行检查 ， 查看是否有凸起或较大 的孔眼以及铁钉等异物； 然后采用打磨机进行打磨处 理 ， 除去表面的脱模剂和浮浆 ， 露出新 的混凝土表面； 学兔兔 w w w .x u e t u t u .c o m 学兔兔 w w w .x u e t u t u .c o m 金刚砂混合浆来浇筑防滑的附加层。 该层 只用 于看台 平面 ， 立面无需防滑处理 。 3 ) 为提高抗紫外线性能， 面涂层采用特种高性能 脂肪族单组分聚脲罩面 。 5 讨 论 1 )体育场预制看台板一般在预制看台接缝的下 方设计有金属导流槽 ， 本工程采用单组分聚氨酯密封 胶两道密封和单组分聚脲桥接技术结合 的新型技术 系统 ， 去掉了接缝下 的导流槽 ， 也无需设置止水带 ， 大 幅度节省了总体建筑成本。经过 1 年多的实际使用 ， 到 目前为止 ， 该种密封胶和涂层桥接技术系统 未有负 面消息传出。 本技术是第 1 次在预制看台板上全面使 用 ， 其耐久性有待进一步的观察与评估。 事实上 ， 北京 国家体育场预制混凝土看台板 ， 采用 了导流槽及接缝 处单道聚氨酯胶密封， 在赛前适逢雨季， 有渗漏现象 发生 ， 后在正式奥赛前不得不再作防水维修。 2 )接缝处理 ， 传统密封胶技术是用泡沫棒将宽 深比控制在 2 ： 1 左右 ， 即采用通用的接缝设计原理来 做一道密封。 本工程采用双道密封胶和涂膜桥接技术 结合的方式 ， 在两道密封胶 的表面采用暴露型单组分 聚脲防水涂料进行一布两涂 ， 提高了防水效果。此为 国内体育场看 台板首次采用此项技术。 接缝单道密封 胶 ( 包括 耐候性 良好 、 抗位移能力高的密封胶 ) ， 在实 际使用过程中， 密封胶 中的油品或增塑剂随时间的延 长会发生迁移 ， 其模量逐步增大 ， 直到不能抵抗实际 接缝 的位移形变或粘结而发生破坏 ， 其耐久性难 以 达到 1 0年以上的品质保证 。在密封胶的表面加一层 搭桥式的暴露涂层 ，大大保护 了密封胶 的实际功效 ， 且涂层防水性能更为有效 ， 密封胶两道密封后 ， 中间 植入隔离层 ， 宽深 比高于常规的 2 ： 1 ， 模量大大低 于单 道密封胶的模量 ， 因而实际使用年限将大大延长。香 港地区 4号货柜码头变形缝( 已使用 6年多) 、 公伯峡 水 电站接缝 ( 已使用 5年多 ) 、 故宫地下裂缝 ( 已使用 6年多 ) 等采用了密封胶和单组分聚脲涂膜桥接技术 系统的接缝处理项 目， 就是成功的实际应用案例 。 3 ) 拉萨海拔较 高 ， 紫外线强度非常高 ， 即使是一 水 利与特殊构筑物防水 些耐候性较好的高分子材料也难 以适应 这样 的应用 环境。本工程所用 的技术系统中， 中涂层单组分聚脲 在其他地区耐候性较好 ， 但为了抗击高原地 区的强紫 外线 ， 面涂采用了高强度 、 高抗紫外线的柔性单组分 聚脲。普通的双组分脂肪族面漆在高原地 区强紫外 线 、 高温高寒 、 冻融的共同作用下 ， 其耐久性也将大打 折扣。 4 ) 高原地区 日夜温差非常大 ， 白天高温 、 晚上寒 冷 ； 时常白天地面有积水 ， 第 2天早上地面就有结冰。 对于公共工程 ， 看台的防滑性非常重要。曾有科技人 员对快速固化 的反应型双组分喷涂类涂层 ( 如聚氨 酯 、 聚氨酯脲 、 聚脲等 ) ， 采用造粒的方式来达到防滑 的 目的。实践经验表明 ， 这种快速固化 、 靠延长空 中 飞行时间使其凝胶或半凝胶后达到地面基层的方法 ， 外观造粒似乎较好 ， 实则粘结性能较差 ， 许多情况下 ， 易造成粘结脱落 ， 起不到长时间防滑的效果。本方案 采用金刚砂和单组分聚脲混合浆在平台上浇筑 ， 不仅 增加 了防滑性 ， 而且被单组分聚脲包裹的砂粒不会脱 落 ， 其防滑耐久性大大延长。 5 )喷涂施工在提高涂层材料的施工功效和降低 作业人员的劳动强度方面确实有益处 ， 但是也应分析 喷涂作业对于环境 的负面影响。喷涂同一种涂料 ， 机 器压力越大 ， 雾化程度越高 ， 其雾化后飘散在空中的 有机涂料颗粒物就越多， 污染空气也就越严重。在不 考虑有风力吹失的情况下 ， 机器喷涂雾化后散发在空 中的涂料能 达到总体涂料 的 1 0 2 0 ，有 的高达 2 0 3 0 ， 个别 的甚至达 3 0 以上 ； 在有风力的情况 下 ， 散落到空中的颗粒物还将大大增加 。不管这些涂 料是溶剂型的 ， 还是无溶剂型 的或水性 的， 有机涂料 只要高度雾化散发到空气中， 就会污染空气。 在环保方面 ， 本工程在施工过程 中， 打磨采用 了 吸尘式打磨机 ， 打磨 出的灰尘绝大部分被吸入打磨机 的垃圾箱 内； 密封胶采用胶枪注胶 ， 底涂剂 、 中涂层以 及防滑浇筑料都是采用人工手工浇筑作业 ， 没有雾化 过程 ； 面涂层采用 了气动单组分小型机器 ， 由于面涂 ( 下转第 4 2页) 学兔兔 w w w .x u e t u t u .c o m 信息荟萃 口政策法规 住房城乡建设部办公厅关于换发新版建筑业企业 资质证书的通知 为做好换发新版建筑业企业资质证书( 以下简称 换证 ) 工作， 住房城 乡建设部办公厅按 照 住房城 乡建 设部关于建筑业企业资质管理有关问题的通知 ( 建 市 2 0 1 5 1 1 5 4号) 要 求， 日前发 出通知， 部署相关工作。 通知 主要 内容如 下 ： 一 、换 证 范 围 1 各级住房城 乡建设主管部 门按原 建筑业企业 资质 等级标准 ( 建建 2 0 0 1 1 8 2号 ， 以下简称原标 准) 核发的旧版建筑业企业资质证书( 脚手架作业分包和 模板作业分包以外的劳务分包企业资质暂不换证 ) 。 2 按照 施工总承包特级资质标准 ( 建市 2 0 0 7 1 7 2号)核发的施 3 - - 总承包特级 资质证 书以及 同时核 发的工程设计资质证 书。 二、 有关要求 1 ) 企业应按照 申请表 要求的内容如实填报换 证 申请 ， 企业法定代表人应在 申请表 上签字承诺 对所 申报材料的真实性 负责。对存在 弄虚作假 等违 二 S 也 j 止 ； I L S s 止 S 止 S 止 址 S 屯 ； 屯 S 止 S 止 址 址 ( 上接第 3 7页 ) 层 的黏度非常低 ( 1 0 0 5 0 0 m P a s ) ， 只需要较低 的压 力即可喷出， 由于是单组分均质材料， 无需要高度雾 化 ， 因此其散发到空中的涂料 比例较低。对于涂层材 料的作业 ， 应既考虑工效 ， 也要考虑环保性 。 不雾化或 少雾化 的浇注和喷淋( 像水壶浇花一样 ) 设备是环境 保护的发展方向； 低黏度 、 无溶剂的单组分涂料也是 发展方向。 6结 语 拉萨体育场预制混凝土看台板防水工程采用单 组分聚脲涂膜和聚氨酯密封胶结合的技术系统 ， 去除 了导流槽 。该技术系统有较好 的实用性 ， 且降低 了预 制混凝土看台的整体工程成本 。 单组分聚脲防水涂料 性能优异， 完全能满足高寒地区体育看台板的防水要 法违规行为的企业 ， 将不予换证 ， 并按有关规 定依 法 进 行 处理 。 2 ) 按原标准取得 主项资质为高耸构筑物、 电信工 程 、 水工建筑物基础处理 、 堤防、 水工大坝、 水工隧洞 、 火电设备安装 、 炉窑、 台炼机 电设备安装、 化工石油设 备 管道安装 、 管道工程等专业承包资质的企业， 按规 定简单换证后一年 内， 企业 申请原资质并入 同等级相 应类别施工总承 包资质的， 资质许可机关不考核其业 绩指标。 3 )按原标准取得主项资质为水工隧洞工程专业 承 包资质 的企业可申请 不高于原资质等级的隧道 工 程专业承包资质换证。 4 ) 申请 资质升级 、 增项的企业 ， 资质许可机 关应 在为其换发新版建筑业企业资质后 ， 再按 建筑业企 业资质标准 ( 建市 2 o 1 4 1 1 5 9号) 核准其资质申请。 企 业发 生重组 、 合并、 分立等情形的， 可在换领新版证书 后 ， 申请 办理资质变更手续。 5 ) 换证后企业中请特级资质的， 仍使用原 建筑 业企业资质管理规定实施意见 ( 建市 2 0 0 7 1 2 4 1 号) 中的 建筑业企业资质申请表 。 其中， 初审部门审查 址 址 址 址 Lj Lj d L 求。工程完工至今 已 1 年有余 ， 经受住 了夏天雨季浸 泡和冬天的严寒冻融 ， 没有渗漏现象 ， 达到了 良好 的 防水效果 。 参考文献 ： 1 】 全 国轻 质 与装饰 装修 建 筑材料 标 准化技 术委 员会 J C q 、 4 8 2 -2 0 0 3聚氨 酯建筑 密封胶 【 S J 北 京 ： 中国建材 工 业 出 版社 2 0 0 3 2 余 建平 ， L o u i s D u r o t ， 丁海涛 单组分聚脲 防水涂膜及 其应 用 J 1 中国建筑防水 ， 2 0 0 6 ( 1 2 ) ： 2 0 2 2 【 3 孙志恒， 夏世法， 付颖千， 等 单组分聚脲在水利水电工程 中的应用 水利水 电技 术 ， 2 0 0 9 ( 1 ) ： 7 1 7 2 ， 8 0 4 】 杨元龙， 张亚峰， 陈雪亮， 等 聚氨酯道路嵌缝胶在武广客 运 专线 流溪 河特 大桥 工程 的应用 【 J 1 中国建 筑防水 ， 2 0 1 0 ( 8) ： 2 0 2 1 学兔兔 w w w .x u e t u t u .c o m
