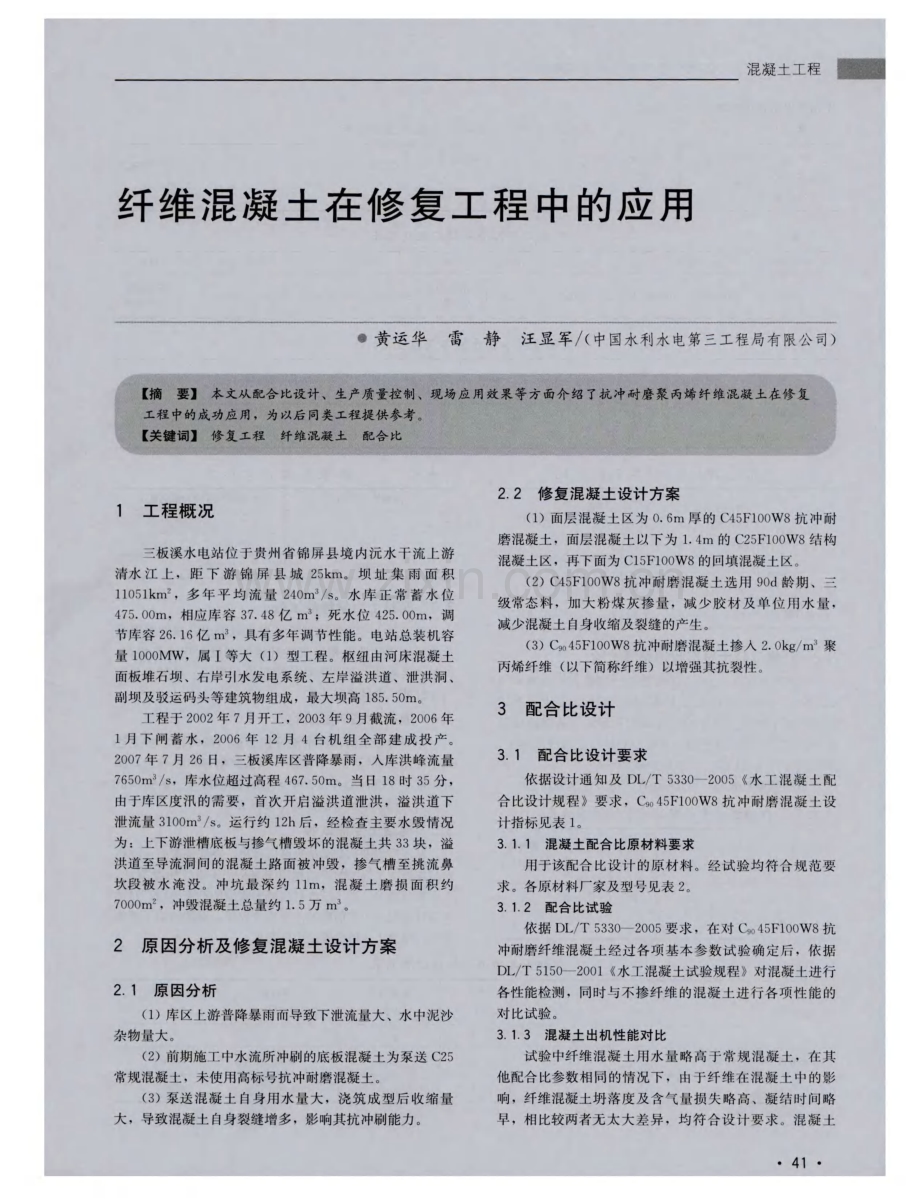

1、 豳 一 水 利 水 电 施 工 2 0 1 5 第1 期 总 第1 4 8 期 拌和物出机各项性能见表 3 和表 4 。 表 1 C 9 。 4 5 F 1 0 0 W8 抗冲耐磨混凝土设计指标 、 项 目 坍落度 极限拉伸值 级配 抗拉强度 ( M P a ) 强度保证率P( ) 标准差 配置强度 ( MP a ) 混凝土等级、 ( ram) ( 1 O ) 4 5 F 1 0 O W8 4 0 7 0 2 0 1 1 5 9 5 5 O 5 3 2 表 2 配合 比用各原材料厂 家及型号 材料名称 水泥 粉煤灰 水 骨料 减水剂 引气剂 纤维 水电十四局 张家港聚 厂家型号 湖南韶峰 P
2、 MH 4 2 5 凯里 I级 F类 江水 江苏博特 J MP C A ( I ) 巴斯夫 Mi c r o Ai r 2 0 2 人工骨料 丙烯纤维 表 3 混凝土拌和物 出机各项性能对比 用水量 设计等级 水胶 比 粉煤灰掺量 ( ) 砂率 ( ) 减水剂 ( ) 引气剂 ( 万) 坍落度 ( ram) 含气量 ( ) ( k g m。 ) c 。 o 4 5 W8 F 1 0 0 1 1 O 5 5 4 1 O 3 O 2 0 3 0 1 1 2 4 4 5 WS F 1 0 0 ( 掺纤维) 1 1 5 5 0 4 O 表 4 混凝土拌和物 出机各项一t - f g 对 比 表 6 限
3、 裂 等 级 评 定 标 准 坍落度经时损 含气量经时损 设计等级 失率 ( ) 失率( ) 凝结时间 3 0 mi n 6 0 min 3 0 min 6 0 mi n 初凝 终凝 G 4 5 W 8 F1 0 0 9 1 2 7 3 1 2 2 2 6 8 8:5 0 1 1:4 。4 5 W 8 F1 0 0 l 2 O 3 O O 1 5 O 2 7 5 8:3 0 1 1:2 ( 3 2 纤维混凝土早期收缩裂缝试验 依据 C E C S 1 3 :2 0 0 9 纤维混凝土试验方 法标准 和 C E C S 3 8 :2 0 0 4 纤维混凝土结 构技术 规程 要求 对上 述 纤维混
4、凝土进行早期收缩裂缝试验和评定。从试验结果 可 以看 出,纤维混凝土 的抗裂效果 明显高 于常规 混凝土 , 其裂缝降低率也达到 了一级 限裂效能 。 试验结果见表 5 ,限裂等级评定标准见表 6 。 表 5 纤维混凝 土早期收缩裂缝试验结果 纤维 初裂 最大裂缝 最大裂缝 裂缝数 裂缝名义总 裂缝降 掺量 时间 宽度 ( m) 长度( 1T I ) 量( 条) 面积( m mz ) 低率( ) O 6 2 o 9 5 2 1 1 1 1 4 7 8 7 2 0 1 0 8 0 4 1 8 8 6 1 3 3 6 7 2 1 限裂效能等级 评定标准( 口为裂缝降低率) 一 级 7 O 二级 5
5、 5 7 O 三级 4 0 W8 0 3 0 4 0 5 9 1 5 8 7 2 8 3 2 F 1 0 0 C 4 5 W8 F 1 0 0 ( 掺 纤维 ) W8 O 2 0 3 0 4 9 1 5 8 6 8 8 2 4 F 1 0 0 4 纤维混凝 土施工 中生产质量控 制 4 1 混凝土生产质量控制 上述一系列试验证明,C 9 。 4 5 F 1 0 0 W8抗冲耐磨纤维 混凝土在满足各项设计要求的前提下,各项性能均优于 未掺纤维混凝土。通过业主、设计、监理批准,已用于 修复工程施工中。施工中共计生产 2 4万 i n 。 ,累计取样 强度试验 2 0 8组、抗冻 、抗渗、极限拉伸、
6、抗压弹模试 验 1 O组 。工程施工中统计 的试 验数据 显示 ,该 混凝土各 项性能指标 、强度标准差及保证率均满足设计要求 ,合 格率都达到 1 0 0 。混凝土各项性能试验结果见表 1 1 。 表 1 1 C 9。 4 5 F 1 0 0 W8 抗 冲耐磨 纤维混凝 土各项性能试验结果 检测项目 技术 检测次数 最大值 最小值 平均值 标准偏差 保证率( ) 合格率( ) 抗压 强度 ( MP a ) 4 5 0 2 0 8 5 5 5 4 8 2 5 4 3 4 2 5 9 8 1 1 O O 劈拉强度( MP a ) 2 0 8 0 4 3 3 3 4 5 4 1 O 1 0 O 极
7、限拉伸值 1 1 5 1 O 1 6 7 1 4 5 l _ 5 9 1 0 O 静压弹性模量 1 0 4 6 O 4 0 7 4 3 3 1 O 0 抗渗 等级 W8 1 O W8 1 O O 抗冻等级 F 1 0 0 1 O F 1 0 0 1 O O 4 2 工程中应用特点及施工效果 ( 1 )为使纤维在混凝土内均匀分布,拌和混凝土时相 对未掺加纤维 的混凝 土必 须增 加拌和时 间。 ( 2 )为解决纤维混凝土单位用水量略大于未掺纤维混 凝土,增强混凝土强度,降低胶材用量,配合采用江苏 博特 J M_ P C A ( I )混凝 土超塑化剂,其 减水率高、坍 损慢。 ( 3 )在浇筑纤
8、维混凝土时,振动棒应快插慢拔 ,避免 过度振捣而造成浆液流失 、表面纤维裸露。 ( 4 )工程 现场所浇筑混凝土达到 2 8 d 龄期 时 ,经检 查 混凝土表面平整 、光 洁 ,无 肉眼可见裂缝 5结束语 此次试验结 合工 程 实际 情况 ,分 析 前期 混凝 土毁 坏 原因,利用聚丙烯纤维分布在混凝土中形成均匀的三维 网状乱向支撑体系,有效地控制了混凝土 固塑性 收缩、 早期干缩、温度变化等因素引起的微裂缝,防止及抑制 裂缝特别是 表面裂 缝 的形成 及发 展 ,大 大提 高 了混凝 土 的抗裂及抗 冲刷性 能 。前期 室 内试验 及后 期 工程 中 的实 际应用充分证明,聚丙烯纤维掺入抗 冲耐磨混凝土得到 了成功应用并解决了实际工程难题,可为以后同类工程 施工提供参考。 4 3
