Q3D学习体会.ppt

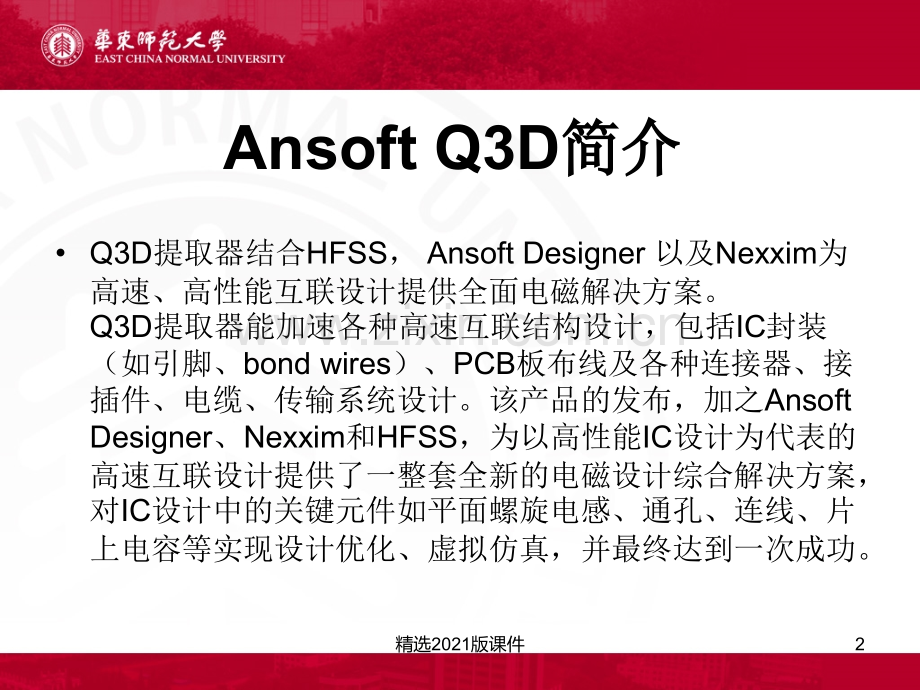

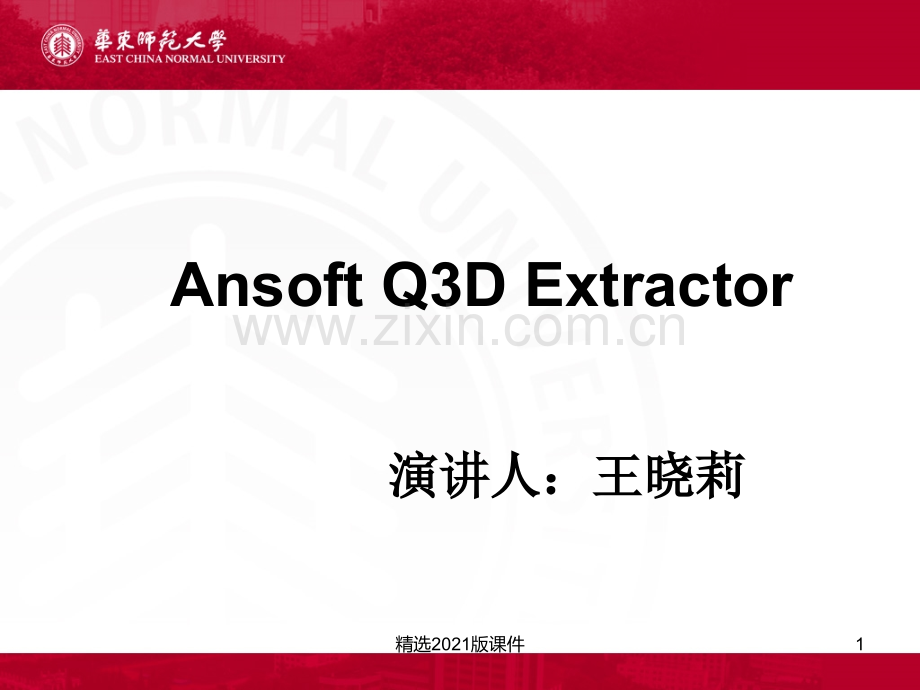

Ansoft Q3D Extractor 演讲人：王晓莉演讲人：王晓莉1精选2021版课件Ansoft Q3D简介简介Q3D提取器结合HFSS，AnsoftDesigner以及Nexxim为高速、高性能互联设计提供全面电磁解决方案。Q3D提取器能加速各种高速互联结构设计，包括IC封装（如引脚、bondwires）、PCB板布线及各种连接器、接插件、电缆、传输系统设计。该产品的发布，加之AnsoftDesigner、Nexxim和HFSS，为以高性能IC设计为代表的高速互联设计提供了一整套全新的电磁设计综合解决方案，对IC设计中的关键元件如平面螺旋电感、通孔、连线、片上电容等实现设计优化、虚拟仿真，并最终达到一次成功。2精选2021版课件Ansoft Q3D简介简介Q3Dv6采用与HFSSv9和AnsoftDesigner相同的全新设计界面，直观、易用。新的设计环境将实现3DRLC参数提取所需的电磁场仿真功能无缝集成，并自动产生等效电路模型。设计者可以利用这种基于电磁场的等效电路模型准确完成如串扰、地反弹、延时、振铃、反射等问题的信号完整性分析。3精选2021版课件Ansoft Q3D 优势优势Q3D提取器的优势包括：提取器的优势包括：电容、直流电感/电阻、交流电感/电阻快速计算RLC参数的SPICE模型输出（包括网表文件和等效电路），支持HSpice(r),PSpice(r),Ansoft Designer,Nexxim 和SIMPLORER(r).Cadence DML文件、IBIS.PKG文件输出Ansoft新一代平台结构，Windows风格界面与Ansoft Designer和Nexxim动态连接全参数化设计，包括参数扫描、灵敏度分析、统计分析及优化设计用户化定制的参数、结构和模型库标准脚本语言（Visual Basic）导体上AC、DC电流分布及面电荷分布显示真正基于ACIS内核的3D建模工具利用AnsoftLinks输入Cadence,Mentor,Graphics,Synopsys或Zuken的设计数据4精选2021版课件A 2D Grounded Coplanar Waveguide Model5精选2021版课件Assign ConductorsDefinetraceasasignalline;DefineGroundasReferenceGround;Definetop_gnd1andtop_gnd2asaNonIdealGround.6精选2021版课件Setting Up an AnalysisAddaSolutionSetup;AddaFrequencySweep;PerformaMaxtrixReduction;ValidatetheSetup.7精选2021版课件Running the AnalysisSolvetheProblem8精选2021版课件Generate the Reporter Plots9精选2021版课件Generate Anoter Plots10精选2021版课件Generate a Field Plot11精选2021版课件Generate Another Field Plot12精选2021版课件Add a Parametric Sweep13精选2021版课件Run the Parametric Analysis14精选2021版课件Creating the Via Model15精选2021版课件Setting Up the SimulationSetupSourcesandSinks;16精选2021版课件Setting Up the SimulationIdentifytheNets17精选2021版课件18精选2021版课件Generate a Field Plot19精选2021版课件Export a Circuit Model20精选2021版课件Comparing the Solution Thegraphshowsthattheviacapacitanceisonlyslightlyaffectedbytheradiusofcenterbarrel.21精选2021版课件Comparing the Solution Thegraphshowsamuchstrongereffectfromthepadradiusthanthecenterbarrelradius22精选2021版课件Z-Bend Coupled Microtrips23精选2021版课件Setting up the Conductors24精选2021版课件Setting up the Boundies and Source25精选2021版课件Analysis SetupCreatinganAnalysisSetup26精选2021版课件Solution Data27精选2021版课件Solutions28精选2021版课件Maxtrix Reduction29精选2021版课件Q3D和和HFSS对比对比不同点：1、定位不同。2、求解原理不同。3、算法不同。4、生成的模型不同。30精选2021版课件谢谢！31精选2021版课件
