钣金专业-微钣金课程-修复机认知(教学版含二维码)-定稿20160809.pptx

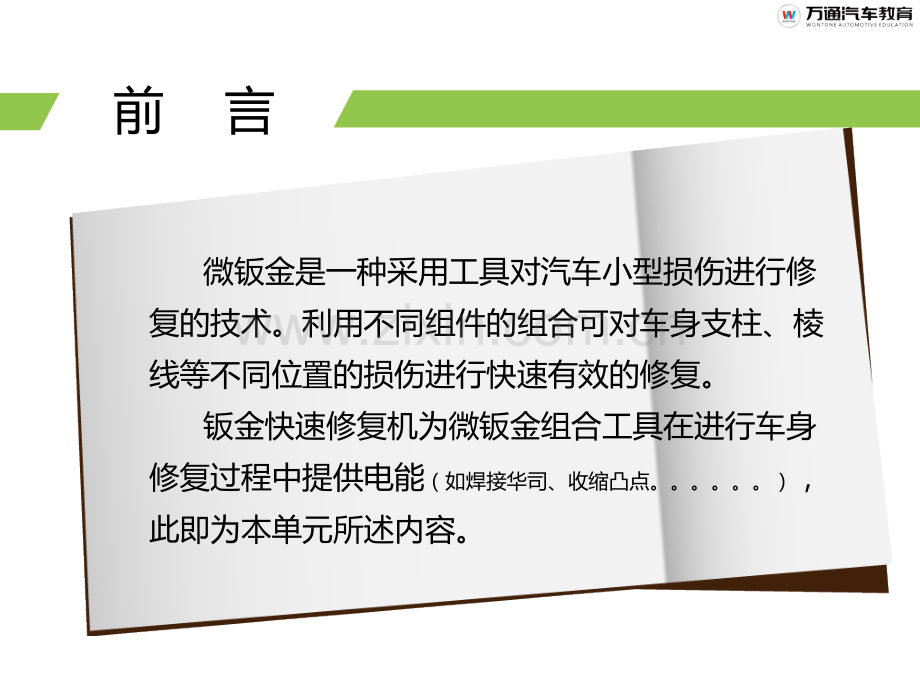

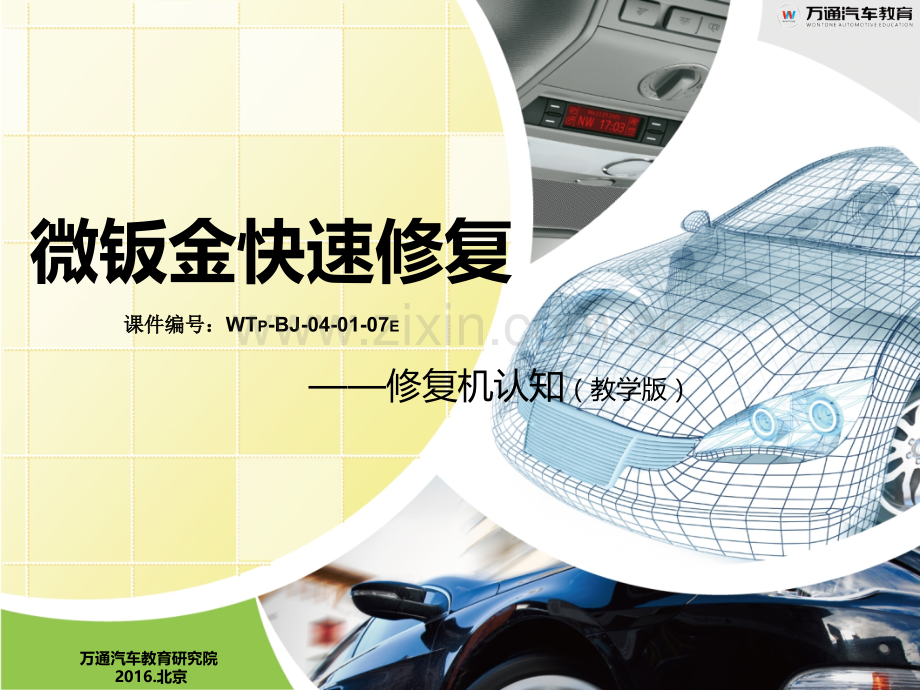

微钣金快速修复课件编号：课件编号：WTP-BJ-04-01-07E万通汽车教育研究院 2016.北京修复机认知（教学版）前 言微钣金是一种采用工具对汽车小型损伤进行修复的技术。利用不同组件的组合可对车身支柱、棱线等不同位置的损伤进行快速有效的修复。钣金快速修复机为微钣金组合工具在进行车身修复过程中提供电能（如焊接华司、收缩凸点。），此即为本单元所述内容。设备认知1课时功能介绍主讲人：XXX目 录上节回顾上节回顾本节重点本节重点1.掌握缩火修复原理2.认知缩火修复适用情况3.了解缩火修复注意事项1.了解修复机各区域功能2.掌握修复机的功能选择1.设备认知2.功能介绍修复机认知汽车钣金多功能介子机（微钣金修复机）是为汽车小型损伤修复设备汽车微钣金组合工具提供电能的设备。该设备通过设置 电流大小 接触时间长短 为简易拉拔、碳棒缩火等七种功能提供操作所需要的电能。1.设备认知2.功能介绍修复机认知汽车钣金电源开关区时间设置区功能选择区电流设置区（一般采用手动，缩火修复时为自动）1.设备认知2.功能介绍修复机认知汽车钣金记住修复机各个区域的功能1.设备认知2.功能介绍修复机认知汽车钣金Z 简易拉拔P 点焊滑锤A 植入华司B 收缩凸点S 单面点焊C 碳棒缩火D 缝焊1.设备认知2.功能介绍修复机认知汽车钣金 当功能区任意一个字母被选择，其对应的电流和时间设置区均旋转至该字母所在档位例如：当需进行简易拉拔功能，选择Z档 则电流和时间设置区均旋转至Z档位置（以此类推）ZZZ1.设备认知2.功能介绍修复机认知汽车钣金注意如何操作修复机感谢您的聆听与参与感谢您的聆听与参与总总 顾顾 问：问：杨定峰杨定峰设计编导：设计编导：何扬、徐虹、叶永辉何扬、徐虹、叶永辉制制 作：作：朱雯朱雯辅辅 助：助：祝川、王宏波、姚孟洋祝川、王宏波、姚孟洋编编 审：审：费维东、叶永辉、林新、柯费维东、叶永辉、林新、柯文浩文浩万通汽车教育研究院 2016.北京课件编号说明：万通课件-钣金专业-微钣金课程-设备认知与微整形-修复机认知教学版
