嵌入式Linux开发技术基础全.pptx

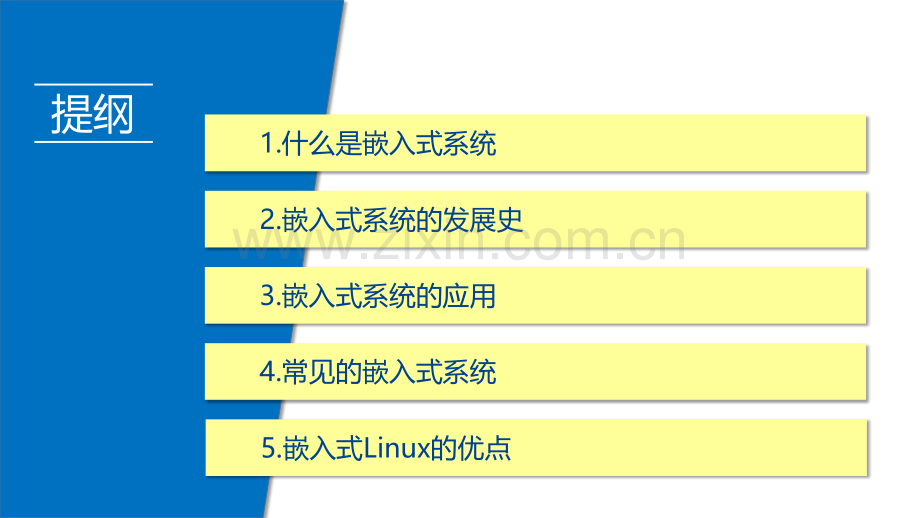

第1章 认识嵌入式系统嵌入式Linux开发基础1.什么是嵌入式系统提纲2.嵌入式系统的发展史3.嵌入式系统的应用4.常见的嵌入式系统5.嵌入式Linux的优点1.什么是嵌入式系统IEEE（电气和电子工程师协会）对嵌入式系统的定义是这样的：“嵌入式系统是控制、监视或辅助机器和设备运行的装置。”国内大多数资料都这样描述嵌入式系统：嵌入式系统是“以应用为中心，以计算机技术为基础，软硬件可裁剪，适应应用系统对功能、可靠性、成本、体积、功耗等严格要求的专用计算机系统。”1.什么是嵌入式系统嵌入式系统的例子：汽车电喷系统2.嵌入式系统的发展史n60年代n阿波罗导航计算机n民兵I导弹D-17自动导航控制计算机n70年代n基于单片机发展。Intel4004，8080，.。n80年代n简单操作系统的支持n90年代n高效率、多任务，文件系统、GUIn21世纪n网络连接，智能化3.嵌入式系统的应用生活方面3.嵌入式系统的应用生产方面3.嵌入式系统的应用管理方面4.常见的嵌入式系统nWindows CEnvxWorksneCosnuC/OS-2n嵌入式Linux5.嵌入式Linux的优点n完全的开源n广泛的硬件支持n高可定制性n占用较少的硬件资源n具备强大的网络功能n其它优点 第3章 搭建C语言开发环境1.IDE和分步开发提纲2.安装C语言开发工具集3.优化gedit编码环境1.IDE和分步开发要产生一个独立运行的应用程序，需要经过编码（编写源代码）、编译、链接等步骤。如果在测试过程中出现逻辑错误，还可能需要通过调试等手段发现错误，再回头改正错误，重新编译、链接。有些开发工具，集成了开发的所有步骤，称为IDE。2.安装C语言开发工具集在CentOS里，安装软件大致有三种方法：1、通过源代码编译安装。2、RPM方式安装。3、YUM方式安装。其中，YUM最简单易用。2.安装C语言开发工具集1、挂载光盘 以系统光盘为安装源的YUM安装方式：2、配置安装源 3、安装软件2.安装C语言开发工具集1、挂载光盘 以系统光盘为安装源的YUM安装方式：2.安装C语言开发工具集以系统光盘为安装源的YUM安装方式：2、配置安装源 rootlocalhost#cd /etc/yum.repos.d/rootlocalhost yum.repos.d#vim CentOS-DVD.repoDVDname=CentOS 6.7 dvdbaseurl=file:/media/CentOS_6.7_Final/enabled=1gpgcheck=02.安装C语言开发工具集以系统光盘为安装源的YUM安装方式：3、安装软件3.优化gedit编码环境1、可以自动缩进。自动缩进对编写程序代码特别有用，能够使得代码错落有致、层次清晰，方便阅读、理解和调试。2、可以设置tab键的格式。可以根据个人爱好设置tab键宽度，还可以设置使用空格代替tab键。3、能够显示行号、列号。行号列号对程序设计特别重要，如果编译出错，编译器会显示出错的行号、列号和错误信息，根据行号和列号，可以在快速定位出错代码。4、能突出显示当前行。5、能够突出显示匹配的（大、中、小）括号。这个功能对于多层嵌套的代码特别有用，可以清楚地看到每一层嵌套的开始位置和结束位置。6、对于超长单行文本能够自动换行，还能智能识别英语单词，自动换行时避免把一个单词拆成两行。7、可以随意改变字体大小、颜色、风格。8、支持UTF-8和ASCII等多种编码，对中文的支持很好，支持包括gb2312、gbk在内的多种中文字符编码。9、可以识别包括C语言在内的多种程序设计语言，根据不同的语言实现语法高亮，以不同的颜色突出显示关键字和标识符。gedit的功能和特点3.优化gedit编码环境设置gedit3.优化gedit编码环境以文件扩展名.c识别为C语言源文件3.优化gedit编码环境安装系统光盘上的gedit插件yum install gedit-plugins3.优化gedit编码环境安装独立的插件csmartindent以智能缩进使用tar命令解压解包csmartindent插件。cd tar -zxvf csmartindent.tar.gzcsmartindent解压解包出两个文件：csmartindent.gedit-plugincsmartindent.py把解压出来的文件复制到/.gnome2/gedit/plugins目录下。（/.gnome2/gedit/plugins是gedit专门放置当前用户插件的目录，为了方便描述，以下简称插件目录。在插件目录表达式中，“”表示当前用户的home目录，也就是说，不同用户的插件目录不一样。）cd /.gnome2mkdir -p gedit/plugins3.优化gedit编码环境安装独立的插件csmartindent以智能缩进cd gedit/pluginscp /csmartindent.gedit-plugin .cp /csmartindent.py .csmartindent插件安装完毕，重启gedit。感谢聆听第4章 简单的Linux C程序1.准备工作提纲2.编写代码3.编译运行4.Linux下C语言的输入1.准备工作源程序（源文件）：代码所在文件。源代码、代码：可指代源文件，亦可指代代码片段。需结合上下文理解。程序：指编译后可运行的机器指令代码文件。在日常生活中，程序有时会指代源程序。1.准备工作为了方便管理，建立源程序（程序）专用目录：cd mkdir linux-C(大写)2.编写代码#include#include int main()printf(“hello world!n”);return EXIT_SUCCESS;gedit的语法高亮是针对具体的程序设计语言的，想在gedit内实现C语言程序的语法高亮和智能缩进，首先得让gedit知道所编辑的文件是C语言源程序。gedit根据文档的文件名判断文件类型。C语言程序的标准文件名为*.c。所以，需要先把文档保存成.c文件“/root/Linux-Chelloworld.c”。2.编写代码常用转义字符字符意义n换行t制表符(tab)单引号。在C语言里，单引号用来括起字符，如果单引号直接出现在字符串里会出现混乱，所以字符串中的单引号字符必须使用转义字符来表达。比如字符串Toms age在C语言里写成：”Toms age”。单引号。在C语言里，双引号用来括起字符串，如果双引号直接出现在字符串里会出现混乱，所以字符串中的双引号字符必须使用转义字符来表达。比如the“good”man在C语言里写成：”the”good”man”。反斜杠。反斜杠已经被用来表达转义字符，所以，如果反斜杠本身作为字符需要写成连续的两个反斜杠。?问号第5章 使用自定义函数1.函数和自定义函数的概念提纲2.定义函数3.范例1.函数和自定义函数的概念所谓函数，是指可以供其它代码调用，帮助其它代码完成某一功能的独立的代码块。代码块并不编写在被调用处，而是在另外一个单独的地方。为了调用方便，代码块一般都会有一个名字，这个名字就是函数名。函数能接受调用代码传来的数据，这些数据被称为参数；也可以把处理结果返回给调用代码，这个处理结果被称为返回值。前面的Hello world!源程序中的main()和printf()就是函数，它们是C语言定义的标准函数。除此之外，程序员还可以在源程序中定义自己的函数，称为自定义函数。2.定义函数C语言严格遵循常量、变量、函数等一切标识符先定义后使用的原则。但是，这种写法明显不符合人们的阅读习惯，不方便人们去阅读和理解程序。因为人要理解一个复杂的事物，一般都是先看这个事物整体实现什么功能，再了解事物由哪些部件构成，根据需要再了解某些部件的具体实现。也就是说，阅读代码一般都是先从main()函数开始，再根据需要阅读子函数的代码。这是一种先全局后局部，自顶向下的思维方式，这种思维方式对于理解、把握复杂的事物很有帮助。2.定义函数C语言对函数的定义作了改进，允许把函数的定义分成两部分：声明和实现。声明部分不包含函数的具体代码，只是函数的返回值类型、函数名和参数的说明。实现部分则是完成函数功能的具体代码。函数的声明格式：2.定义函数如果程序包含多个函数，则各子函数应该在main()主函数之前一一声明。函数的声明顺序并不重要，即使函数之间存在互相调用的情况，而且，函数的声明顺序和实现顺序没有关联。有了函数声明，函数可以按任意顺序实现。2.定义函数如果程序包含多个函数，则各子函数应该在main()主函数之前一一声明。函数的声明顺序并不重要，即使函数之间存在互相调用的情况，而且，函数的声明顺序和实现顺序没有关联。有了函数声明，函数可以按任意顺序实现。3.范例程序5.1程序5.2详见教材3.范例从键盘输入某个年份，判断该年份是否为闰年。判断闰年条件：非整百年数除以4，无余为闰，有余为平；整百年数除以400，无余为闰有余平。从键盘输入一个成绩（0-100，整数），使用switch判断该成绩的等级。等级划分：90-100：优秀；80-89：良好；70-79：中等；60-69：及格；0-59：不及格。3.范例判断闰年整百年被400整除闰年不被400整数平年非整百年被4整除闰年不被4整除平年感谢聆听3.编译、运行编译gcc helloworld.c默认产生的程序名为a.out运行./a.out自定义程序名编译gcc helloworld.c -o helloworld产生的程序名为helloworld运行./helloworld3.编译、运行常用的编译选项选项选项描述-x language指定源代码使用的语言。gcc除可编译C语言源程序外，还可以编译C+和汇编源程序。在默认情况下，gcc根据源程序的扩展名识别源程序使用的语言。-x用于人工指定源程序使用的语言。-c只对源程序进行编译和汇编，生成.o目标文件，但不进行链接-S把源程序编译成汇编语言源程序，生成.s汇编程序文件，但不进行汇编和链接。-E只对源程序进行预处理，不编译和链接。使用了此选项，如果源程序不需要预处理，则gcc自动忽略此源程序。-o file指定生成的文件名。-o选项可以和其它选项合用，不管最终生成什么类型的文件，都可以用该选项指定文件名，比如gcc c o file file1.c，把file1.c源程序编译成名为file的目标文件。-v显示gcc的版本信息和编译过程中的一些信息。-version显示gcc的版本信息和版权信息-fsyntax-only只对源程序进行语法检查，不进行编译-w禁止所有警告信息-Wall显示附加的警告信息-g给程序添加本地操作系统格式的调试信息-ggdb给程序添加各种调试信息，包括gdb扩展的调试信息-O0、-O(-O1)、-O2、-O3使用不同的级别对程序进行优化，其中，-O0指不对程序进行优化，是gcc的默认项，-O和-O1同义，O后面跟的数字越大，表示优化的级别越高。除此之外，还有-Os选项，对程序的体积进行优化。-I directory指定头文件的搜索目录，指定的搜索目录将优先于系统缺省的头文件搜索目录。-l library指定链接时使用的库文件4.Linux下C语言的输入scanf()缓冲区问题10nnc输入缓冲区办法1：利用%*c丢弃整数后面的回车符。在使用scanf()时，如果在格式化点位符前面加上星号*，则表示把相应的数据丢弃而不赋给任何变量。%*c表示丢弃一个字符，%*s表示丢弃一个字符串。办法2：调用函数清空输入缓冲区。LinuxC有一个名为_fpurge()的函数，它的作用是清空指定的缓冲区。原型如下：#includeInt_fpurge(FILE*stream);感谢聆听第6章 使用多个源文件编程1.多源文件编程的概念提纲2.多源文件的编写3.多源文件项目的编译1.多源文件编程的概念对于大规模的系统，把所有代码写在单个源文件里的做法有着显而易见的缺点：1、即使代码使用了自定义函数，大量的代码堆积在单个文件里仍然会导致阅读、理解、调试和维护上的困难。2、大体积的文件会降低编辑器的运行效率。每次打开、查找、保存都需要花费大量的时间。3、编译大体积的源文件会花费大量的时间，影响系统的开发效率。4、不利于团队协作。所以，在大规模的系统开发中，源代码一般分成多个源文件来实现。2.多源文件的编写2.定义函数每个非主源文件配置一个对应的头文件：2.多源文件的编写在需要调用函数的源文件里包含头文件：2.多源文件项目的编译多个源文件的项目仍然使用gcc编译链接。在编译链接时需要在命令行中枚举项目使用的所有源文件。头文件因为已经包含在源文件中，所以不需要枚举头文件。第6章 使用多个源文件编程1.多源文件项目的编写规则提纲2.多源文件项目的分步编译3.案例练习1.多源文件项目的编写规则原则：主函数main()和自定义函数分开存放在不同的源文件。自由：使用多少个源文件根据需要而定。多个自定义函数可以放在一个源文件。也可以分开存放。多个源文件可以对应一个头文件，也可以分别对应一个头文件。一个源文件可以有多个头文件。2.多源文件项目的分步编译编译：生成.o目标文件gcc-cx.cx1.cx2.cx3.c链接：生成最终程序gcc-oxx.ox1.ox2.ox3.ox.c-x.ox1.c-x1.ox2.c-x2.ox3.c-x3.o链接x比较费时间（按需编译）比较不费时间3.案例练习编写成绩分析程序，main()函数负责接口部分，每个成绩分析功能独立成一个源文件。程序要求如下：在教学过程中，老师要对每次的考试成绩进行分析，分析内容包含显示成绩、排序（从高到低排序、从低到高排序）、查看最高分、查看最低分等。假设班上有10位同学。编写一个程序，根据老师的选择实行成绩分析。为了简单起见，假设10位同学的姓名保存在一个全局数组中，成绩按姓名的顺序保存在另外一个全局数组中。对成绩进行排序时，只需要把排序结果输出到屏幕上，不需要写入数组中。姓名和成绩自拟。第7章 使用和认识make1.make概念提纲2.Makefile的编写3.改进版Makefile4.Makefile进阶用法1.make概念make是一个智能化的系统开发项目管理工具。在编译时，make可以自动识别自上次编译以来哪些源文件被修改过，哪些源文件没被修改过，从而自动忽略没被修改过的源文件，只重新编译被修改过的源文件。如果某个头文件被修改了，则重新编译所有包含该头文件的源文件。利用make可以避免不必要的重新编译，大大提高开发效率。2.Makefile的编写make并不能在没有任何提示的情况下猜测人的意图。也就是说，需要人工下达指令指示make工作。我们把指令写在一个名为makefile或Makefile的文本文件里。对于make而言，makefile和Makefile是等效的，但由于大写的M在一大堆文件中更加显眼，所以，在实际应用中更习惯使用Makefile。2.Makefile的编写Makefile是一个按规定的语法规则编写的文本文件，用来指示make工作。Makefile的规则很简单，表述起来只有两行：其中，目标指的是命令最终生成什么文件，可以是.o目标文件，也可以是可执行文件；依赖文件是指要生成目标需要哪些文件；命令是指生成目标需要执行的命令。3.改进版Makefile一个大型系统一般分成多个源文件进行开发。要生成最终的可执行文件，需要两个步骤：编译和链接。对于大量的代码，从源文件到.o目标文件的编译最耗费时间。在后期的调试阶段，往往只修改其中某个或几个源文件，其它源文件保持原状。如果能够有选择地重新编译修改过的源文件，忽略未修改过的源文件，将会大大提高开发效率。为达到此目标，Makefile文件应该做出相应的改变，把编译和链接分开进行。3.改进版Makefile在上面的例子中，make运行时，发现依赖文件是经过编译后的目标文件，并不是最原始的源文件。所以，如果发现目标文件不存在，则以目标文件名作为目标往后查找相应的内容。比如说，发现test7.1.o不存在，则往后查找到3、4行。在执行1、2行之前，先执行3、4行。同样的道理，如果发现目标文件accumulator.o不存在，则查找并执行5、6行。就这样，make一层一层地往下追溯，再回溯，最后生成最终的目标test7.1。4.Makefile进阶用法一、伪目标在系统的调试过程中，我们经常需要象上面的第一步那样做一些额外的工作，比如删除一些文件，有时候这些额外的工作所用的命令比较复杂或者比较多，每次手工处理显得比较麻烦。针对这种情况，make提供了一种称为伪目标的方法。所谓的伪目标，也就是说，目标只是一个标识符，并不最终产生相应的文件，只是使用这个标识符标记一些命令。4.Makefile进阶用法上面的Makefile文件多次出现了同一长字符串：test7.1.o accumulator.o factorial.o square_sum.o有经验的程序员都知道，直接在多个地方书写同样的内容，容易引起输入错误，而且会给后期的修改、维护带来麻烦。用简单的变量代替它们是最好的做法。为了解决这一问题，make引入了变量的概念。变量在Makefile中用来代表一串字符。4.Makefile进阶用法为了方便编写和简化Makefile，除了自定义变量，make还预定义了一批变量。Makefile中常见的预定义变量变量含义CCC编译器的名字，默认值为ccCPPC预编译器的名字，默认值为$(CC)-ECXXC+编译器的名字，默认值为g+AR库文件维护程序的名字，默认值为arAS汇编程序的名字，默认值为asCFLAGSC编译器的选项，无默认值CPPFLAGSC预编译器的选项，无默认值CXXFLAGSC+编译器的选项，无默认值ARFLAGS库文件维护程序的选项，无默认值ASFLAGS汇编程序的选项，无默认值4.Makefile进阶用法Makefile还可以使用自动变量和环境变量。变量含义$*不包含扩展名的目标文件名称$目标文件的完整名称$+以空格分开的所有的依赖文件，并以原来定义的先后顺序为序。有可能包含重复项。$以空格分开的所有不重复的依赖文件$2-3-4-1的顺序滚动。同一时刻，只亮其中一盏LED。所以，控制字节的低4位中，同一时刻，只有1位是1，其余位为0，并且，1的位置从低位向高位顺序移动，移到第4位后回到第1位。代码略第13章 控制板载LED1.按键介绍提纲2.读取按键3.按键控制LED1.按键介绍网关的开发板上提供了网关的开发板上提供了9 9个物理按键，可以用于模拟实际应用中的用户输个物理按键，可以用于模拟实际应用中的用户输入。按键编号从入。按键编号从0 0开始，分别命名为开始，分别命名为k0k9k0k9。k0k0和系统和系统locklock共用一个按键，共用一个按键，电路板上没有打印电路板上没有打印“k0”“k0”字样。物理按键被分成了字样。物理按键被分成了3 3组，第组，第1 1组只有组只有1 1个个k0k0；第；第2 2组包含组包含4 4个按键，从左到右分别是个按键，从左到右分别是k1k1、k2k2、k3k3、k4k4；第；第3 3组同样包含组同样包含4 4个按键，从左到右分别是个按键，从左到右分别是k5k5、k6k6、k7k7、k8k8。1.按键介绍要在我们的程序中使用按键，需要先停止hotkey服务。#service hotkey stop每次按键被分解成两个动作：按下和松开。某个键被按下时，驱动程序返回该键的“序号值+1”的字符形式给应用程序；举例来说，按下k0，得到的键值是字符1；按下k5，得到的键值是字符6。松开任何按键时，驱动程序都会返回0字符。应用程序通过读取设备文件获得按键值。2.读取按键代码详见课本,此处略3.按键控制LED控制系统最基本的任务是根据输入信号控制设备工作。控制系统的一般模型如图。3.按键控制LED在本例子中，我们模拟一个简单的控制系统，开发板上的物理按键作为输入设备，板载LED作为受控设备。根据物理按键的状态控制LED的亮灭。具体的业务逻辑是：1、按照图13-11的按键物理分组，把按键的逻辑功能分为3组。2、第1组只有k0一个按键，作为控制系统的退出按键。用户按下k0，控制系统结束工作。3、第2组按键为k1k4，按下其中一个键，亮对应编号的LED，其余LED熄灭。比如按下k2，LED2亮起，LED1、LED3、LED4熄灭；按下k4，LED4亮起，LED1、LED2、LED3熄灭。4、第3组按键为k5k8，其功能为对应k1k4的反相功能，亦即是，k5为k1的反相，按下k5时，LED1熄灭，其余3盏LED亮起；k6为k2的反相，按下k6时，LED2熄灭，其余3盏LED亮起。依次类推。5、松开k1k8，熄灭所有LED。代码略。第14章 串口通信1.串口通信基础提纲2.串口通信编程1.串口通信基础传统的近距离传统的近距离1 1对对1 1通信有并行方式和串行方式。所谓并行，是指同时传通信有并行方式和串行方式。所谓并行，是指同时传输一个字节的输一个字节的8 8个二进制位；而串行，则是指每次只传输个二进制位；而串行，则是指每次只传输1 1个二进制位。个二进制位。1.串口通信基础导致并行通信的传输线和接口体积都较大，一般使用导致并行通信的传输线和接口体积都较大，一般使用2525针的针的D D型接口。型接口。串行通信一般常用串行通信一般常用9 9针的针的D D型接口。型接口。1.串口通信基础实验箱串口。实验箱串口。2.串口通信编程UART是串行异步通信方式，帧是UART通信中最基本单元，它主要包含：开始位，数据位，校验位（如果开启了数据校验，要包含校验位），和停止位。2.串口通信编程函数是tcgetattr()，用于获得串口的属性值。原型为：int tcgetattr(int fd,struct termios*termios_p);2.串口通信编程struct termios定义：1234567891011struct termios tcflag_t c_iflag;/*input mode flags*/tcflag_t c_oflag;/*output mode flags*/tcflag_t c_cflag;/*control mode flags*/tcflag_t c_lflag;/*local mode flags*/cc_t c_line;/*line discipline*/cc_t c_ccNCCS;/*control characters*/speed_t c_ispeed;/*input speed*/speed_t c_ospeed;/*output speed*/;2.串口通信编程tcsetattr()，用于设置串口的属性值。原型为：int tcsetattr(int fd,int optional_actions,const struct termios*termios_p);2.串口通信编程使用串口的一般步骤
