万用表的使用——测电阻.pptx

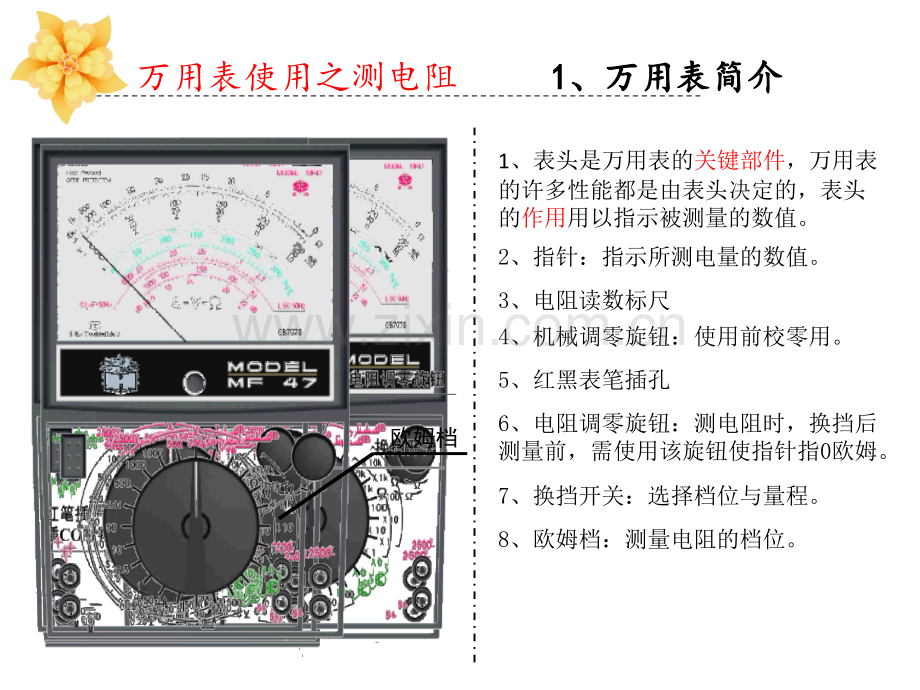

万用表的使用万用表的使用测电测电阻阻万用表使用之测电阻1、表头是万用表的关键部件，万用表的许多性能都是由表头决定的，表头的作用用以指示被测量的数值。2、指针：指示所测电量的数值。3、电阻读数标尺4、机械调零旋钮：使用前校零用。5、红黑表笔插孔6、电阻调零旋钮：测电阻时，换挡后测量前，需使用该旋钮使指针指0欧姆。7、换挡开关：选择档位与量程。欧姆档8、欧姆档：测量电阻的档位。1 1、万用表简介、万用表简介表盘表盘刻度尺刻度尺 指针指针机械调零旋钮机械调零旋钮电阻调零旋钮电阻调零旋钮红表笔插孔红表笔插孔黑表笔插孔黑表笔插孔转换开关转换开关电阻档电阻档万用表使用之测电阻1 1、万用表简介、万用表简介万用表使用之测电阻2 2、测电阻、测电阻万用表使用之测电阻2 2、测电阻、测电阻万用表使用之测电阻2 2、测电阻、测电阻1 1、机械调零、机械调零2 2、选择档位、选择档位3 3、欧姆调、欧姆调零零4 4、测量、测量5 5、读数读数6 6、复位复位万用表测电阻的步骤万用表测电阻的步骤万用表使用之测电阻2 2、测电阻、测电阻5、注意读数：指针所指标尺处的数值乘以这些倍数便可得到被测电阻值。万用表测电阻的注意事项万用表测电阻的注意事项1、严禁带电测量：不能测量带电情形下的电阻，要在被测电阻与其他器件隔离开时进行测量。2、测量时注意不要用两只手同时接触万用表的测试表笔导体部分，否则仪表指示值反映的是人体电阻与被测阻并联等效电阻。3、欧姆调零：每更换量限都要先进行零欧姆调整。4、选择适当量程：适当选择欧姆档的量限，使指示值接近欧姆表标尺的中间即欧姆中心值附近，大约0.1R10R范围较准确。（R为欧姆中心值）6、测量结束后，将换档开关拨到最高交流电压档或OFF档。单手操作单手操作单手操作单手操作 直接跨接直接跨接直接跨接直接跨接万用表使用之测电阻2 2、测电阻、测电阻测量电阻先调零测量电阻先调零手手不宜接不宜接触电阻触电阻再防并接变精度再防并接变精度选择档位很重要选择档位很重要读数勿忘乘倍数读数勿忘乘倍数万用表测电阻口诀万用表测电阻口诀作业1 1、万用表测电阻的步骤、万用表测电阻的步骤1 1、机械调零、机械调零2 2、选择档位、选择档位3 3、欧姆调、欧姆调零零4 4、测量、测量5 5、读数读数6 6、复位复位作业2 2、万用表测电阻的口诀、万用表测电阻的口诀测量电阻先调零测量电阻先调零手不宜接触电阻手不宜接触电阻再防并接变精度再防并接变精度选择档位很重要选择档位很重要读数勿忘乘倍数读数勿忘乘倍数谢谢！谢谢！
