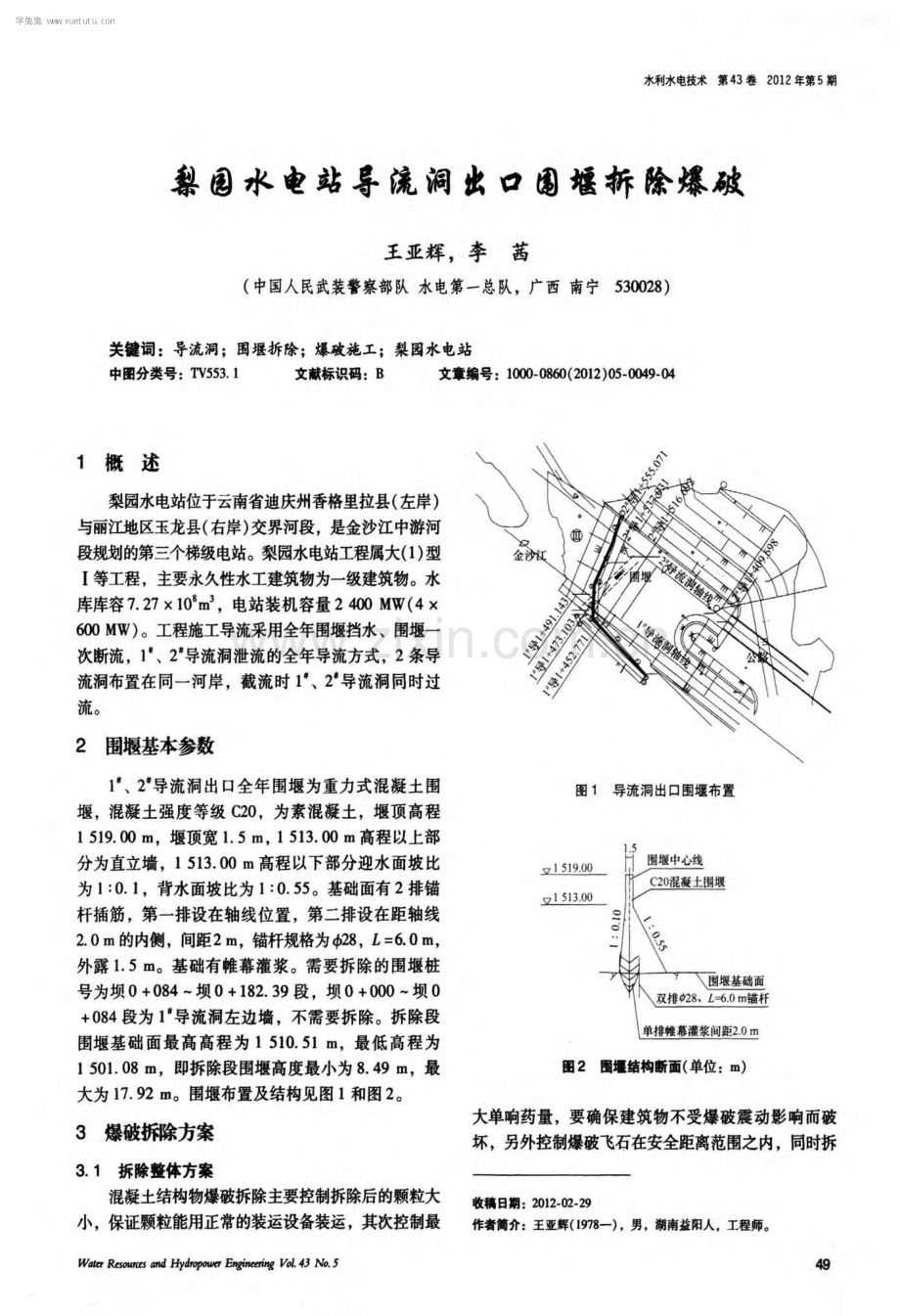

梨园水电站导流洞出口围堰拆除爆破.pdf_第1页
第1页 / 共4页
梨园水电站导流洞出口围堰拆除爆破.pdf_第2页
第2页 / 共4页
梨园水电站导流洞出口围堰拆除爆破.pdf_第3页
第3页 / 共4页
梨园水电站导流洞出口围堰拆除爆破.pdf_第4页
第4页 / 共4页
本文档共4页,全文阅读请下载到手机保存,查看更方便
资源描述

1、水利水电技术第43卷2012年第5期 梨 园 水 电 站 导 流 洞 出 口 围 堰 拆 除 爆 破 王亚辉,李茜 ( 中国人民武装警察部队水电第一总队。广西南宁530028) 关键词:导流洞;围堰拆除;爆破施工; 中圈分类号:T v553 l 文越标识码:B 1概述 梨园水电站 文章编号:t 000- 08( 2012)05- 00聿904 梨园水电站位于云南省迪庆州香格里拉县(左岸) 与丽江地区玉龙县(右岸)交界河段,是金沙江中游河 段规划的第三个梯级电站。梨园水电站工程属大(1)型 I等工程,主要永久性水工建筑物为一级建筑物。水 库库容727 x105m 3,电站装机容量2400 M w

2、 ( 4 600M w ) 。工程施工导流采用全年围堰挡水、围堰一 次断流,1。、2。导流洞泄流的全年导流方式,2条导 流洞布置在同一河岸,截流时l 、2+导流洞同时过 流。 2围疆基本参数 1。、2。导流洞出口全年围堰为重力式混凝土围 堰,混凝土强度等级C20,为素混凝土,堰顶高程 l51900m ,堰顶宽15m ,151300m 高程以上部 分为直立墙,l 51300m 高程以下部分迎水面坡比 为l:01,背水面坡比为j:055。基础面有2排锚 杆插筋,第一排设在轴线位置,第二排设在距轴线 20m 的内侧,问距2m ,锚杆规格为币28,L=60m , 外露15m 。基础有帷幕灌浆。需要拆除

3、的围堰桩 号为坝0+084一坝0+18239段坝O +000一坝O +084段为1导流洞左边墙,不需要拆除。拆除段 围堰基础面最高高程为151051m ,最低高程为 150108m ,即拆除段围堰高度最小为849m 最 大为17 92m 。围堰布置及结构见图l 和图2。 3爆破拆除方案 31拆除整体方案 混凝土结构物爆破拆除主要控制拆除后的颗粒大 小,保证颗粒能用正常的装运设备装运,其次控制最 图1导流洞出口围堰布置 田2圈堰结构断面(单位:m ) 大单响药量,要确保建筑物不受爆破震动影响而破 坏,另外控制爆破飞石在安全距离范围之内,同时拆 收蔫日期:2012- 02-翦 作者介:王亚辉(1螂

4、一),男,潮甫益用人工程师。 墨 学兔兔 w w w .x u e t u t u .c o m 王亚辉,等梨园水电站导流洞出口围堰拆除爆破 除段和保留段之间的面要整齐。 梨园水电站导流洞出口混凝土围堰采用一次爆破 拆除。上部直立墙布置垂直孔,用支架式潜孔钻造 孔,下部梯型部分布置水平孔,为了减少飞石飞往明 渠一侧,水平孔向外侧倾斜5。,水平孔采用液压潜 孔钻和支架式潜孔钻造孔,能用液压潜孔钻造孔的采 用液压潜孔钻造孑L,靠上部液压潜孔钻施工高度范 围之外的采用支架式潜孔钻造孔,搭设简易脚手架 作为施工平台。采用孔内分段装药,孔内微差起爆 网络一次联网爆破,电雷管起爆,爆破时控制单响 药量及飞

5、石,围堰拆除段和保留段之间采用切割爆 破。为防止围堰倾倒时砸坏明渠底板混凝土,在明 渠靠围堰20m 范围底板混凝土面覆盖30cm 厚石渣 进行保护。爆破后的渣料用16m 3反铲挖掘机装 车20t自卸汽车运至指定渣场。 32爆破设计 钻孔直径为西90n蚰;钻孔方向,直立墙部分为垂 直孔,底部为水平孔;钻孔深度,垂直孔为65m , 比直立墙超钻05m ,水平孑L根据实际情况定,满足 底部留35cm 厚度即可;抵抗线O7m ,垂直孔间距 135 m ,水平孔间距18m ,垂直孔单排,水平孔排 距15m ;堵塞长度80一95m ;装药方式为人工装 妒0m m 乳化药卷;平均单耗药量为O36kgm 3,

6、直 立墙丙在衬砌模板安装时有对拉钢筋,单耗药量加 大,围堰底部因抵抗线大,单耗药量加大;最大单响 药量l lOkg,爆破网络采用毫秒微差起爆网络,起爆 方式为电雷管起爆,临空面沿江侧。具体爆破设计见 图3、图4和表1。 33爆破控制计算 爆破飞石的控制:保证堵塞长度和堵塞质量。起 爆方向选择向江一侧。 爆破振动( 地震波) 的控制:目前国内外爆破工 程多以建筑物所在地表的最大质点振动速度作为判别 爆破振动的标准,对建筑物的破坏标准通常采用的经 (a)平面 50 (c)横剖面 图3爆破布孔及联网(高程单位:m ;尺寸单位:cm ) 水利水电技术第43卷2012年第5期 学兔兔 w w w .x

7、u e t u t u .c o m 表1爆破钻孔装药参数 王亚辉等梨园水电站导流洞出口围堰拆除爆破 序号孔号孔径m孔深m药径m单孔药量kg单耗药量kgm 。3孔数个总钻孔量m总装药量kg l 垂直孔 90 65 705 63O4373474541099 2第1排水平孔 如2 0270236035541090812744 3 第排水平孔 902 95703 19O 3552153 416588 4 第排水平孔 90 3 黯 704130 35 35 135 8l “55 5第排水平孔 904 82705 06036321542416192 6 第V排水平孔 905 75706 o36 2916

8、675174 7 第排水平孔 906, 69708 03oI42z41605619272 8 第排水平孔 907 62 70 9 83 o 46 32286 2949 合计 30口l37719l40699 垂直孔 第排 木f 孔 第排 水平孔 第V排 水平孔 第排 水平孔 第捧 水平孔 第1捧 水平孔 第排 水平孔 圈4爆破装药结构( 单位:m m ) 验公式为 口=K ( Q13R)4 式中,*为爆破地震对建筑物( 或构筑物) 及地基产 生的质点垂直振动速度( ens) ,按照设计技术要 求。混凝土浇筑龄期大于28d时=5Oem s,围 堰爆破最近的混凝土浇筑龄期已超过28d。因此。 取50

9、c-n8;口为炸药量(kg)。此爆破为分段馔破, 取最大单响药量;R为从爆破地点药量分布的几何中 心至观测点或被保护对象的水平距离为( m ),围堰中 心距浇筑好的明渠混凝土最小距离为10m ,R 值取 l Om ;足为与岩土性质、地形和爆破条件有关的系 ,按照有关规范取值见表2;口为爆破地震随距离 衰减系,亦可参考表2。 水利水电技术第43卷2012年第5期 围堰混凝土标号为c20,属低 强度混凝土,因此本次爆破K 取 150;n取15;计算得出最大单 响药量为Q =1106kg。 34施工方法 施工流程:技术交底一下达 作业指导书一量测布孔一钻机就 位( 角度校正)一钻孔一验孔检查 一装药

10、联网爆破一出渣。 花工方法:(1)测量放线,严 格按照爆破设计图进行测量放样, 对每一个孔的位置测量放样后用 红油漆进行标记。标记时要标明 孔号、孔深,测量放样采用 TcR 802全钻仪;( 2) 钻孔,顶部 直立墙的垂直孔采用Y Q 100B 支架式潜孔钻机造孔,底部水平 孔采用液压潜孔钻机造孔,孔径 均为90m m ,孔深严格按照爆破 设计的孔深进行施工,钻孔过程 中,专人对钻孔的质量及孔网参 数按照作业指导书的要求进行检查,如发现钻孔质量 不合格或孔网参数不符合要求,立即返工,直到满足 钻孔设计要求;(3)装药,装药采取人工现场进行装 药,均使用卷装乳化炸药,药卷直径为70m m ,为

11、使 炸药均匀分布在混凝土内,采取分段装药的方法,药 包之间用导爆索连接,每段药包中间用炮泥进行填 塞,孔口用炮泥进行封堵,爆破单耗药量控制在 035 kg;( 4)连网起爆,采用孔问毫秒微差起爆网 络,非电毫秒雷管连网,塑料导爆索传爆,电雷管起 爆;(5)出渣,爆破后渣料用16m 3反铲挖掘机装 车,20t 自卸汽车运至指定渣场。 (下转第54页) 51 学兔兔 w w w .x u e t u t u .c o m 郭良忠,等索赔在实际施工过程中的运用 43财务与索赔 财务工作是生产管理的需要,并随着生产的发 展和经营管理的提高而发展。任何以经营管理为手 段、盈利为目的的经济实体都离不开财务

12、工作,在 对外承包工程中,财务工作的这种职责尤为突出, 它并不仅限于流水统计报帐和编制年终结算表、 竣工决算表,还必须参与承包工程项目的估算、 报价、成本预测、控制及对外签约及参与索赔工 作。 在索赔工作中财务人员必须做好以下工作: ( 1) 及时提供足够的佐证材料。原始凭证要索赔材 料差价就要附有购料发票。批量不是一次、单价前 后不一,如何选定,都要研究。如发票是第三国货 币的按什么汇率折算大有学问。如是遭受损失的修 复费用,则需要提供支付凭证。成本数据,索赔中 新增项目要另行报价,财务人员要提出确切的成本 数据作为参考,以便提出合理的索赔款额。原始记 录,工程量变更时,往往要查看耗用混凝土

13、之类的 记录,窝工要拿出考勤记录或工资表,证明实有人 数。机械使用要看台班记录。( 2)利用成本分析来 督促索赔工作。抓每月的工程款结算单,查明监理 工程师确认与没确认的项目,没确认的要督促及时 确认。查看本月的材料与人工的消耗,用结算单的 项目换算出实际成本与预算成本并作比较,分析出 计划外用工用料的情况,超消耗的原因,判断结算 单是漏项还是少项,从而督促检查该索赔的项目是 否提出,以免失去时机。索赔是为了赚钱,财务工 作必须重视索赔,不抓索赔犹如无视财路,更谈不 上“当家理财”,为了搞好索赔工作,财务人员还应 积极参与投标报价、签订合同等工作,掌握第一手 资料,充分利用财务人员对经济问题十

14、分敏感这 业务特点,保护承包商的权益。 按期完成施工任务让业主满意,是索赔能否成功 的重要影响因素。 5索赔存在的误区 索赔对施工单位百利而无一害,所以很多施工单 位在索赔上大做“文章”,然而在索赔过程中往往存 在不少误区,归纳起来,大致可分以下几点:一是当 索赔事件发生时,有些承包商考虑与业主、监理工程 师的下一步合作,而不敢提出。项目经理和技术负责 人对索赔工作意识不到位,对可提可不提的索赔往往 不提出。二是主管人员对技术规范文件及业主、监理 工程师、承包商往来文件理解不深刻,对实际存在的 索赔项目无充分理由。三是只注重索赔意向的提出, 不重视索赔过程中的证据收集和及时作最终索赔报 告。四

15、是索赔时漫天要价、不切实际,甚至弄虚作 假,给甲方留下不诚实的印象,导致索赔失败。 总之,凡是责任在业主方的索赔项目,承包商均 可提出索赔要求,但索赔计价要合情合理、符合实 际、证据充分且有说服力、计算准确,参与人员熟悉 业务、诚实、有耐心,同时,各相关部分相互配合才 有助于索赔成功。 (责任编辑陈小敏) VV VVV VVV VV、,V、,V 、,、,V、,、,、,、,、,、| ,、,、,、,、,、,、,、,、_r、,、,1,_、,、,、,、,、,、,VV V (上接第5l 页) 表2爆区不同岩性的Ka值 岩性 矗口 坚硬岩石50一150 1 31 5 中硬岩石 150- 250152O 软

16、弱岩石 2503502022 35爆破警戒 按照常规的警戒范围设置警戒,I 临空面安全距 离为300m ,非临空面安全距离为200m 。警戒由1 人专职负责,每个路口设置2人进行警戒,每个区 域单独设置一负责人。每个部位警戒人员均配置对 讲机进行通讯联络。爆破前30m in警戒人员第一次 鸣哨,对爆破区域内的人员和设备进行疏散,爆破 前lOm in第二次鸣哨,确认人员设备已全部疏散完 成,起爆人员作好起爆准备,再过10m in后第三次 鸣哨,各部位警戒人员向各区域警戒负责人报告警 戒完毕可以起爆破,各区域警戒负责人向警戒总负 责人报告警戒完毕可以起爆,警戒总负责人向拆除 爆破总负责人报告警戒完毕可以起爆,起爆人员向 拆除爆破总负责人报告准备完毕可以起爆,然后拆 除爆破总负责人向起爆人员下达指令进行起爆。 4结语 通过严密的爆破设计和严格的施工控制,爆破后 混凝土颗粒小,全部能够一次装车运输,不需要二次 解炮,爆破方向向河床一侧,得到了控制,飞石较 少,且没超出警戒区域,爆破震动小,建筑物没受到 影响,围堰拆除段和保留段之间表面平整,爆破一次 成功。 (责任编辑陈小敏) 水利水电技术第43卷2012年第5期 学兔兔 w w w .x u e t u t u .c o m
