《园林制图》图文课件项目八.ppt

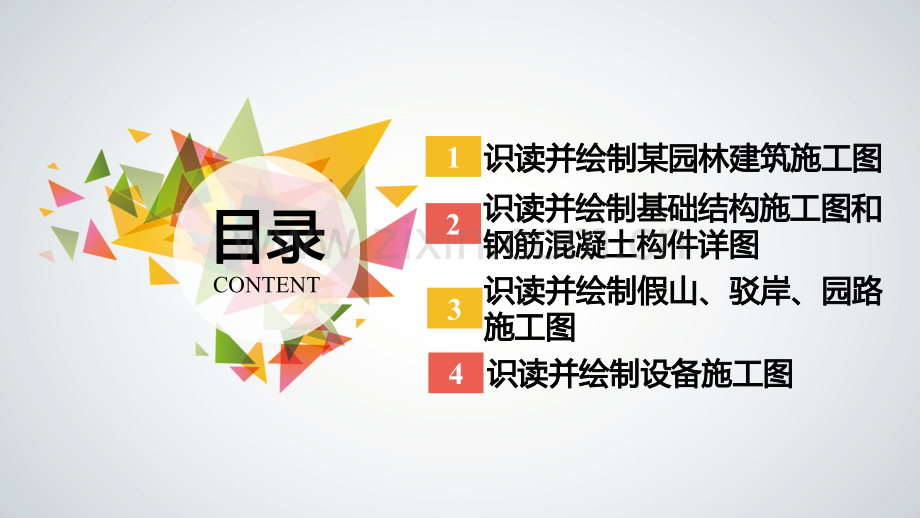

园林工程施工图园林工程施工图项目八项目八1 识读并绘制某园林建筑施工图识读并绘制某园林建筑施工图2识读并绘制基础结构施工图和识读并绘制基础结构施工图和钢筋混凝土构件详图钢筋混凝土构件详图目录目录CONTENT识读并绘制设备施工图识读并绘制设备施工图43识读并绘制假山、驳岸、园路识读并绘制假山、驳岸、园路施工图施工图识读并绘制某园林建筑施工图识读并绘制某园林建筑施工图任务一任务一一、一、识读并绘制某园林建筑施工图识读并绘制某园林建筑施工图【任务目标任务目标】理解建筑总平面图、平面图、立面图、剖面图、详图和透视图的内容。掌握园林建筑施工图的图示方法和绘制步骤。【任务设置任务设置】识读并绘制图8-1所示园林建筑的平面图、立面图、剖面图和详图。要求图例、符号符合总平面图图例和建筑图例的要求，线型及图线的粗细要分明。一、一、识读并绘制某园林建筑施工图识读并绘制某园林建筑施工图【任务设置任务设置】图8-1某园林建筑施工图一、一、识读并绘制某园林建筑施工图识读并绘制某园林建筑施工图园林建筑施工图包括园林建筑总平面图、平面图、立面图、剖面图、详图和透视图。（一）园林建筑总平面图（一）园林建筑总平面图园林建筑总平面图（以下简称建筑总平面图）是表示新建建筑物所在基地内总体布置的水平投影图，是用来确定建筑与环境关系的图纸，是新建房屋施工定位、土方施工以及绘制水、电、暖等管线总平面图和施工总平面图的依据。因此，图中要表示出新建工程的位置、朝向以及室外场地、道路、地形、地貌、绿化等情况。一、一、识读并绘制某园林建筑施工图识读并绘制某园林建筑施工图（一）（一）园林建筑总平面图园林建筑总平面图（1）建筑总平面图中建筑的表现手法建筑总平面图中的建筑，主要有抽象轮廓法、涂实法、剖平法和平顶法四种表现手法。1）抽象轮廓法抽象轮廓法适用于小比例总体规划图，主要是将建筑按照比例缩小后画出其轮廓，或者以统一的抽象符号表示出建筑的位置，其优点在于能够很清晰地反映出建筑的布局及其相互之间的关系，常用于导游示意图，如图8-2所示。一、一、识读并绘制某园林建筑施工图识读并绘制某园林建筑施工图（一）（一）园林建筑总平面图园林建筑总平面图（1）建筑总平面图中建筑的表现手法1）抽象轮廓法（a）建筑布点（b）山顶公园建筑群图8-2广州白云山风景区建筑布点一、一、识读并绘制某园林建筑施工图识读并绘制某园林建筑施工图（一）（一）园林建筑总平面图园林建筑总平面图（1）建筑总平面图中建筑的表现手法2）涂实法涂实法主要是将规划用地中的建筑物涂黑以表现建筑物。涂实法的优点是能够清晰地反映出建筑的形状、位置以及建筑物间的相对位置关系，可用来分析建筑空间的组织情况，缺点是不能清楚反映建筑的结构。该方法适用于功能分析图，如图8-3所示图8-3用涂实法绘制总平面图一、一、识读并绘制某园林建筑施工图识读并绘制某园林建筑施工图（一）（一）园林建筑总平面图园林建筑总平面图（1）建筑总平面图中建筑的表现手法3）剖平法剖平法较适合表现个体建筑，它不仅能够表现出建筑的形状、位置、周围环境，还能表现出建筑内部的简单结构，常用于建筑单体设计，如图8-4所示。图8-4用剖平法绘制总平面图一、一、识读并绘制某园林建筑施工图识读并绘制某园林建筑施工图（一）（一）园林建筑总平面图园林建筑总平面图（1）建筑总平面图中建筑的表现手法4）平顶法平顶法能够清楚地表现建筑的屋顶形式及坡向等，而且具有较强的装饰效果，特别适合表现古建筑较多的建筑总平面图，如图8-5所示。一、一、识读并绘制某园林建筑施工图识读并绘制某园林建筑施工图（一）（一）园林建筑总平面图园林建筑总平面图（1）建筑总平面图中建筑的表现手法4）平顶法图8-5用平顶法绘制总平面图一、一、识读并绘制某园林建筑施工图识读并绘制某园林建筑施工图（一）（一）园林建筑总平面图园林建筑总平面图（2）建筑总平面图的绘制方法及要求建筑总平面图的绘制方法及步骤具体如下：选择合适的比例。建筑总平面图要求表明要建筑与周围环境的关系，所以所涉及的区域一般都比较大，因此，通常选用较小的比例绘制，如1500、11000等。绘制图例。建筑总平面图是用建筑总平面图例表达，其内容包括地形现状、建筑物（原有、新建、规划或拆除）、道路和绿化等，并按其所在位置画出它们的水平投影图。一、一、识读并绘制某园林建筑施工图识读并绘制某园林建筑施工图（一）（一）园林建筑总平面图园林建筑总平面图（2）建筑总平面图的绘制方法及要求进行建筑定位。用尺寸标注的形式标明与其相邻的原有建筑或道路中心线（参照物）的距离。若新建范围内无可参照的标志时，则可绘出坐标方格网（以m为单位），然后根据测量坐标确定建筑及其构筑物的位置，也可根据原有房屋、道路或其他永久性建筑定位。标注标高。建筑总平面图应标注建筑首层地面的标高、室外地坪及道路的标高、地形等高线的高程数字等，单位均为m。如图8-6中所注的标高和高程均为绝对数值。一、一、识读并绘制某园林建筑施工图识读并绘制某园林建筑施工图（一）（一）园林建筑总平面图园林建筑总平面图（2）建筑总平面图的绘制方法及要求图8-6茶室总平面图一、一、识读并绘制某园林建筑施工图识读并绘制某园林建筑施工图（一）（一）园林建筑总平面图园林建筑总平面图（2）建筑总平面图的绘制方法及要求检查图形，确认无误后绘制指北针或风玫瑰，最后绘制比例尺并填写标题栏即可。一、一、识读并绘制某园林建筑施工图识读并绘制某园林建筑施工图（二）（二）园林建筑平面图园林建筑平面图（1）内容和用途图8-7茶室平面图建筑平面图是用一个假想的水平剖切平面沿门窗洞位置将房屋剖开后，移去剖切平面以上方的部分，将剩余部分向水平投影面作投影得到的水平剖面图，简称平面图。建筑平面图除应表明建筑物的平面形状、房间布置以及墙、柱、门、窗、楼梯、台阶、花池等位置外，还应标注必要的尺寸、标高及有关说明，如图8-7所示。一、一、识读并绘制某园林建筑施工图识读并绘制某园林建筑施工图（二）（二）园林建筑平面图园林建筑平面图（1）内容和用途图8-7茶室平面图一、一、识读并绘制某园林建筑施工图识读并绘制某园林建筑施工图（二）（二）园林建筑平面图园林建筑平面图（2）绘制要求及注意事项绘制建筑平面图时，应先画出内外墙的定位轴线，然后画出内外墙及柱子，接着画出门窗位置及宽度，最后依次加深各图线，标注尺寸及定位轴线的编号即可。绘制园林建筑平面图时，需注意以下几方面问题。绘图比例及图面布置：建筑平面图一般采用1100、1200的绘图比例，然后根据确定的比例和图面尺寸选用合适的图幅，最后按照各图的位置及尺寸合理布局。布局时，应留出标注尺寸、代号等所需位置，力求图面美观、匀称。1一、一、识读并绘制某园林建筑施工图识读并绘制某园林建筑施工图（二）（二）园林建筑平面图园林建筑平面图（2）绘制要求及注意事项定位轴线及其编号：轴线是设计和施工的定位线，凡承重的墙、柱、梁、屋架等处均应绘制轴线，轴线用细点画线画出，端部用细实线画直径为8mm的圆，并进行编号。水平方向用阿拉伯数字从左向右依次编号，竖直方向用大写拉丁字母自下而上依次编号。2此外，次要承重部位应画出附加轴线，编号以分数表示，分母表示前一轴线编号，分子表示前一轴线后附加的第几根轴线。如图8-7中，编号为1/2的轴线表示第2号轴线后附加的第一根轴线。字母L、O、Z不得作轴线编号，以免与数字1、0、2混淆。一、一、识读并绘制某园林建筑施工图识读并绘制某园林建筑施工图（二）（二）园林建筑平面图园林建筑平面图（2）绘制要求及注意事项线型：由于建筑平面图是用一水平剖切平面剖切所得的全剖面图，因此被剖切到的轮廓线用粗实线绘制，如墙和柱（墙和柱的轮廓线均不包含粉刷层厚度），没剖到的可见轮廓用中实线，如平台、台阶、花池等。轴线、索引符号、尺寸线等用细实线。3一、一、识读并绘制某园林建筑施工图识读并绘制某园林建筑施工图（二）（二）园林建筑平面图园林建筑平面图（2）绘制要求及注意事项尺寸标注：建筑平面图的尺寸标注一般分三道，最外一道是总尺寸，表明建筑物的总长、总宽或总高；中间一道是轴间尺寸，一般表示建筑物的开间和进深；最里一道是细部尺寸，如门、窗、窗台、立柱等的尺寸及其相对位置，如图8-7所示。4在平面图上，除了要标注出建筑物的长、宽、高三个方向的尺寸外，还要标注出楼面、地面等的相对标高，以表明其与标高零点的相对高度。一、一、识读并绘制某园林建筑施工图识读并绘制某园林建筑施工图（三）（三）园林建筑立面图园林建筑立面图（1）内容与用途建筑立面图是将建筑物的立面向与其平行的投影面投影所得的投影图。建筑立面图应反映建筑物的外形及主要部位的标高，如图8-8所示。图8-8茶室南立面图一、一、识读并绘制某园林建筑施工图识读并绘制某园林建筑施工图（三）（三）园林建筑立面图园林建筑立面图（1）内容与用途反映主要外貌特征的立面图称为正立面图，其余的立面图相应地称为背立面图、侧立面图，或按房屋的朝向来命名，如南立面图、北立面图、西立面图，也可按照外墙轴线的编号来命名，如立面图。立面图能够充分表现建筑物的外观造型效果，可以用于确定方案，并作为设计和施工的依据。一、一、识读并绘制某园林建筑施工图识读并绘制某园林建筑施工图（三）（三）园林建筑立面图园林建筑立面图（2）绘制要求及注意事项1）线型立面图的外轮廓线用粗实线，主要部位和轮廓线，如勒脚、窗台、门窗洞、檐口、雨篷、柱子、台阶、花池等用中实线；次要部位和轮廓线，如门窗扇线、栏杆、墙面分格线等用细实线；地坪线用特粗实线。一、一、识读并绘制某园林建筑施工图识读并绘制某园林建筑施工图（三）（三）园林建筑立面图园林建筑立面图（2）绘制要求及注意事项2）尺寸标注立面图中应标注主要部位的标高，如首层室内地面、室外地坪、台阶、阳台、檐口、屋顶等。所标注的尺寸线要排列整齐，力求图面清晰。首层室内地面标高为0.000。一、一、识读并绘制某园林建筑施工图识读并绘制某园林建筑施工图（三）（三）园林建筑立面图园林建筑立面图（2）绘制要求及注意事项3）绘制配景为了衬托园林建筑的艺术效果，根据总平面图的环境条件，通常在建筑物的两侧和后部绘出一定配景，如花草、树木、山石等。配景可采用概括画法，力求比例协调、层次分明，如图8-8所示。一、一、识读并绘制某园林建筑施工图识读并绘制某园林建筑施工图（四）（四）园林建筑剖面图园林建筑剖面图（1）内容和用途建筑剖面图是假想用一个铅垂剖切平面将建筑物剖切后所得到的投影图，是用来表示建筑物沿高度方向的内部结构和主要部位标高的图样，如图8-9所示。图8-9茶室剖面图剖面图与平面图和立面图配合，可以完整地表达建筑物的设计方案，并为进一步设计和施工提供依据。一、一、识读并绘制某园林建筑施工图识读并绘制某园林建筑施工图（四）（四）园林建筑剖面图园林建筑剖面图（2）绘制要求及注意事项剖切位置的选择：剖面图的剖切位置，应根据所要表达的内容确定，一般选在内部构造有代表性，或空间变化比较复杂的部分，同时还应结合要表达的内容确定。一般情况下，剖切平面应通过门、窗等有代表性的典型部位。1为了方便看图，要求平面图中必须明确表示出剖切符号的位置及编号，并在剖面图的下方标注图名，剖面图的图名应与平面图中剖切位置线的编号一致。一、一、识读并绘制某园林建筑施工图识读并绘制某园林建筑施工图（四）（四）园林建筑剖面图园林建筑剖面图（2）绘制要求及注意事项定位轴线：剖面图中，凡是被剖切到的承重墙、柱等，都要画出定位轴线，并注写与平面图相同的编号。2线型：剖切平面剖到的地面线用特粗实线绘制，其他被剖到的主要轮廓线用粗实线绘制，如墙身、柱、楼板、过梁、窗台、门窗洞、屋檐、雨篷、台阶、花池等，没有被剖到的主要可见轮廓线用中实线绘制，其他次要部位用细实线绘制，如门窗分格线、栏杆、墙面分格线等。3一、一、识读并绘制某园林建筑施工图识读并绘制某园林建筑施工图（四）（四）园林建筑剖面图园林建筑剖面图（2）绘制要求及注意事项尺寸标注及标高：水平方向上剖面图应标注承重墙或柱的定位轴线间的距离尺寸，竖直方向上应标注外墙身各部位的分段尺寸，如门窗洞口、勒脚、檐口高度等。此外，还应标注室内外地面、各层楼面、阳台、檐口、门窗、顶棚、台阶等主要部位的标高。4一、一、识读并绘制某园林建筑施工图识读并绘制某园林建筑施工图（五）（五）园林建筑详图园林建筑详图建筑详图是建筑细部的施工图，由于建筑平、立、剖面图采用的比例较小，无法将房屋某些构、配件（如门、窗、楼梯、阳台等）和许多细部构造（如檐口、窗台、散水、楼地面层等）表达清楚，因此，需用较大比例将房屋的细部或构、配件的形状、大小、材料和做法用正投影详细地绘出，这样绘出的图样称为建筑详图，简称详图，如图8-10所示。图8-10散水、暗沟详图一、一、识读并绘制某园林建筑施工图识读并绘制某园林建筑施工图建筑详图的主要内容包括：（五）（五）园林建筑详图园林建筑详图（1）详图名称、比例、定位轴线（视具体情况而定）、详图符号以及需另画详图的索引符号。（2）建筑构、配件的形状、构造、详细尺寸以及剖面节点部位的详细构造、层次、有关尺寸和材料图例。（3）详图注明装饰用料、颜色、做法和施工要求。一、一、识读并绘制某园林建筑施工图识读并绘制某园林建筑施工图建筑透视图主要表现建筑物及配景的空间透视效果，它能够充分表达设计者的设计意图，比建筑立面图更直观、更形象，有助于设计方案的确定。（六）（六）园林建筑详图园林建筑详图建筑透视图所表达的内容应以建筑为主，配景为辅。配景应以总平面图的环境为依据，为避免遮挡建筑物，配景可有取舍，建筑透视图的视点一般应选择在游人集中处，如图8-11所示。图8-11茶室透视图一、一、识读并绘制某园林建筑施工图识读并绘制某园林建筑施工图阅读建筑施工图时应将总平面图、平面图、立面图、剖面图相互对照，然后从整体到局部逐渐深入了解，其一般的读图步骤及方法如下。（七）（七）阅读园林建筑施工图的方法阅读园林建筑施工图的方法看总平面图：了解建筑物的位置、朝向、地形、标高，以及建筑物与其周围的地形、道路、植物之间的关系。由图8-6中可见，该茶室坐北朝南，外墙西北角的测量坐标为X=156.4m、Y=198.8m，地形高程为46.0m的等高线通过茶室，室内地面设计标高0.000=46.500m（绝对标高），室外整平标高为45.90m，茶室可与东西南北四个方向道路相通，茶室周围绿地由针叶树、阔叶树、灌木和草坪构成。1一、一、识读并绘制某园林建筑施工图识读并绘制某园林建筑施工图（七）（七）阅读园林建筑施工图的方法阅读园林建筑施工图的方法图8-6茶室总平面图一、一、识读并绘制某园林建筑施工图识读并绘制某园林建筑施工图（七）（七）阅读园林建筑施工图的方法阅读园林建筑施工图的方法看建筑平面图：了解建筑物的平面布局及各部分尺寸，如房间的布置、分隔、进深；墙、柱的断面形状和大小；门窗布置、型号和数量；室外台阶、散水坡、踏步等的布置及朝向；其他设施（花池、座椅、景墙等）和室内固定设备的布置，以及详图索引符号及编号等。2由图8-7可知，建筑范围长为15.800m，宽为8.400m；茶室由茶厅、备水室、贮藏室及附属小卖部四个房间组成；茶厅主入口朝南，次入口朝东，均为双扇弹簧门，其他房间为单扇门；南侧和东北角共设有三个花池和一段曲尺形景墙，小卖部前设有一排座椅。一、一、识读并绘制某园林建筑施工图识读并绘制某园林建筑施工图（七）（七）阅读园林建筑施工图的方法阅读园林建筑施工图的方法图8-7茶室平面图一、一、识读并绘制某园林建筑施工图识读并绘制某园林建筑施工图（七）（七）阅读园林建筑施工图的方法阅读园林建筑施工图的方法看建筑立面图：了解建筑物的整个外貌形状及立面构成，如门窗、雨篷、台阶、花池及勒脚等细部的形状和位置；了解建筑物的总标高和主要部位的标高及配景效果；从图上的图例、文字说明或所列表格，了解建筑物外墙面装饰的材料及做法。3由图8-8可知（与平面图对照），茶厅高大，构成茶室的主体，屋顶标高为3.900m；小卖部、备水室和贮藏室较低，屋顶标高均为2.800m，室内外高差0.30m；景墙上开有三个漏窗，低处设有座椅、花池和台阶。整个立面高低错落，富于变化。通过植物配景和景窗漏景，使图面更为生动。一、一、识读并绘制某园林建筑施工图识读并绘制某园林建筑施工图（七）（七）阅读园林建筑施工图的方法阅读园林建筑施工图的方法图8-8茶室南立面图一、一、识读并绘制某园林建筑施工图识读并绘制某园林建筑施工图（七）（七）阅读园林建筑施工图的方法阅读园林建筑施工图的方法看建筑剖面图：对照图名、轴线编号与平面图上的剖切位置和轴线编号，确定剖面图的剖切位置和投影关系，然后结合平面图中建筑物的结构形式和构造内容，了解建筑物各部分的位置、组成、构造、用料及做法等情况，最后由剖面图了解建筑物内部空间的垂直尺寸和主要部位的标高。4由图8-9中可知（与平平面和立面图对照），窗台标高为1.00m，茶厅窗洞高1.80m，茶厅门洞高2.40m，茶厅内屋顶标高为3.60m，茶厅主入口雨篷标高为2.60m，室内外高差0.30m。一、一、识读并绘制某园林建筑施工图识读并绘制某园林建筑施工图（七）（七）阅读园林建筑施工图的方法阅读园林建筑施工图的方法图8-9茶室剖面图一、一、识读并绘制某园林建筑施工图识读并绘制某园林建筑施工图（七）（七）阅读园林建筑施工图的方法阅读园林建筑施工图的方法看建筑详图：通过读建筑总平面图、平面图、立面图和剖面图，可对建筑物的结构、形状、尺寸和部分施工要求等都有了一定了解。对于一些细部结构，如房屋的散水、暗沟和楼梯等的形状和施工要求，还需要参照其详图具体了解。5一、一、识读并绘制某园林建筑施工图识读并绘制某园林建筑施工图【任务实施任务实施】观察图8-1所示施工图可知，该图形包括平面图、南（正）立面图、剖面图、雨篷详图和檐口详图。参照前面所学知识，结合这五个图形弄清楚该建筑的结构，为绘图打好基础。要绘制该图形，可按照“画稿线检查上墨线”的顺序绘制。其中，在绘制稿线时，可按以下步骤进行操作。画图框线、标题栏和会签栏（视需要而定），然后结合要绘制的所有内容，合理安排每个图形的位置，注意各投影图间要留出标注尺寸和图名的位置。1绘图。根据尺寸标注及比例，先画平面图，再根据“长对正”的投影规律绘制立面图，接着根据平面图中剖切符号所在位置，并依据“高平齐、宽相等”的投影规律画1-1剖面图，最后绘制雨篷和檐口的详图。2一、一、识读并绘制某园林建筑施工图识读并绘制某园林建筑施工图【任务实施任务实施】标注门窗的编号及图形尺寸。绘制完图形后，一定要先检查图形，确认无误后先标注门窗的编号，然后再标注尺寸。标注尺寸时，应先标注，应先标注最靠近墙体的第一道细部尺寸，然后再标注第二道尺寸，最后再标注总长、总宽和总高尺寸。3识读并绘制基础结构施工图和钢识读并绘制基础结构施工图和钢筋混凝土构件详图筋混凝土构件详图任务二任务二二、二、识读并绘制基础结构施工图和钢筋识读并绘制基础结构施工图和钢筋混凝土构件详图混凝土构件详图【任务目标任务目标】熟悉结构施工图的内容、用途及常用代号和图例符号。掌握基础平面图和配筋图的绘制方法。【任务设置任务设置】识读图8-12所示钢筋混凝土梁的配筋图，分析图中各钢筋的作用及代号的含义，然后绘制该图形。二、二、识读并绘制基础结构施工图和钢筋识读并绘制基础结构施工图和钢筋混凝土构件详图混凝土构件详图【任务设置任务设置】图8-12某楼层钢筋混凝土梁的配筋图二、二、识读并绘制基础结构施工图和钢筋识读并绘制基础结构施工图和钢筋混凝土构件详图混凝土构件详图（一）（一）结构施工图的内容和用途结构施工图的内容和用途结构施工图主要表达结构设计的内容，它是按照结构设计要求绘制的指导施工的图纸，是表示建筑物各承重物件的布置、形状、大小、材料、构造及其相互连接关系的图样。结构施工图一般包括基础图、楼层结构布置图和构件详图等，它同时必须满足其他专业（如建筑、水、暖、电等）对结构的要求。结构施工图是施工放线、挖基槽、支模板、绑扎钢筋、设置预埋件、浇捣混凝土和安装梁、板、柱等构件，以及编制预算和组织施工的重要依据。二、二、识读并绘制基础结构施工图和钢筋识读并绘制基础结构施工图和钢筋混凝土构件详图混凝土构件详图（二）（二）基础结构施工图基础结构施工图通常把建筑物地面（0.000）以下，承受房屋全部荷载的结构称为基础，基础以下称为地基。基础的作用是将上部荷载均匀传递给地基。基础主要由基础墙（埋入地下的墙）和下部做成阶梯形的砌体（大放脚）组成，二、二、识读并绘制基础结构施工图和钢筋识读并绘制基础结构施工图和钢筋混凝土构件详图混凝土构件详图（二）（二）基础结构施工图基础结构施工图基础构造形式主要与上部承重结构有关，同时也和房屋荷载大小、地形条件等有关，常见的基础形式如图8-13所示。（a）条形基础（b）独立基础（c）桩基础图8-13建筑结构的构成二、二、识读并绘制基础结构施工图和钢筋识读并绘制基础结构施工图和钢筋混凝土构件详图混凝土构件详图（二）（二）基础结构施工图基础结构施工图基础结构施工图一般包括基础平面图和基础详图，主要用来表示房屋地面以下基础部分的平面布置和详细构造的图样，是施工放线、挖基槽和砌筑基础的主要依据。二、二、识读并绘制基础结构施工图和钢筋识读并绘制基础结构施工图和钢筋混凝土构件详图混凝土构件详图（二）（二）基础结构施工图基础结构施工图基础结构施工图一般包括基础平面图和基础详图，主要用来表示房屋地面以下基础部分的平面布置和详细构造的图样，是施工放线、挖基槽和砌筑基础的主要依据。二、二、识读并绘制基础结构施工图和钢筋识读并绘制基础结构施工图和钢筋混凝土构件详图混凝土构件详图（二）（二）基础结构施工图基础结构施工图（1）基础平面图做法：基础平面图是表示基础施工完成后，基槽未回填土时基础平面布置的图样，它是用一个假想的水平剖切平面在相对标高为0.000处将建筑剖开，移去剖切平面以上的建筑物，然后向下作水平投影所得到的图形，如图8-14所示。二、二、识读并绘制基础结构施工图和钢筋识读并绘制基础结构施工图和钢筋混凝土构件详图混凝土构件详图（二）（二）基础结构施工图基础结构施工图（1）基础平面图图8-14基础平面图二、二、识读并绘制基础结构施工图和钢筋识读并绘制基础结构施工图和钢筋混凝土构件详图混凝土构件详图（二）（二）基础结构施工图基础结构施工图（1）基础平面图注意事项：1）基础平面图一般采用1100的绘图比例，主要表示基础的平面布置，以及墙、柱与轴线的关系。因此，画基础平面图时，要画出基础墙、柱及基础底面的轮廓线和轴线，基础下部的放大脚及基础细部的轮廓线都省略不画，它们将具体在基础详图中反映。二、二、识读并绘制基础结构施工图和钢筋识读并绘制基础结构施工图和钢筋混凝土构件详图混凝土构件详图（二）（二）基础结构施工图基础结构施工图（1）基础平面图注意事项：2）基础平面图中，由于基础墙和柱均能被剖切到，因此其轮廓线应画成粗实线，基础底面的轮廓线（即基底的宽度）是投影得到的可见轮廓线，应画成细实线。3）若建筑中有基础梁，则用粗实线表示出其中心位置即可。二、二、识读并绘制基础结构施工图和钢筋识读并绘制基础结构施工图和钢筋混凝土构件详图混凝土构件详图（二）（二）基础结构施工图基础结构施工图（1）基础平面图注意事项：4）在基础平面图中标注尺寸时，图形的外侧应注出各定位轴线间的尺寸和总尺寸，图形内侧应注出墙厚、基底宽度等尺寸，还应标注定位轴线的编号。5）基础平面图与其对应的建筑平面图中，各定位轴间的尺寸及编号要一致。二、二、识读并绘制基础结构施工图和钢筋识读并绘制基础结构施工图和钢筋混凝土构件详图混凝土构件详图（二）（二）基础结构施工图基础结构施工图（2）基础详图基础详图是用较大的比例（如120）绘出的基础局部构造图，主要表示基础的形状、构造、基础埋置深度、材料以及定位轴线间的位置等。注意事项：基础详图的表达方式及投影图的数量，可根据基础的结构形式来确定。一般情况下，条形基础的详图仅画出其垂直断面图，如图8-15所示。二、二、识读并绘制基础结构施工图和钢筋识读并绘制基础结构施工图和钢筋混凝土构件详图混凝土构件详图（二）（二）基础结构施工图基础结构施工图（2）基础详图注意事项：图8-15条形基础详图二、二、识读并绘制基础结构施工图和钢筋识读并绘制基础结构施工图和钢筋混凝土构件详图混凝土构件详图（二）（二）基础结构施工图基础结构施工图（2）基础详图注意事项：2）独立基础采用平面图和剖面图来表达，其剖切位置一般选择在基础的对称线附近，如图8-16所示。图8-16独立基础详图二、二、识读并绘制基础结构施工图和钢筋识读并绘制基础结构施工图和钢筋混凝土构件详图混凝土构件详图（二）（二）基础结构施工图基础结构施工图（2）基础详图图8-16独立基础详图二、二、识读并绘制基础结构施工图和钢筋识读并绘制基础结构施工图和钢筋混凝土构件详图混凝土构件详图（二）（二）基础结构施工图基础结构施工图3）基础剖切断面轮廓线用粗实线绘制。在基础详图中还应标注出基础各部分（如基础墙、柱、基础垫层等）的详细尺寸、钢筋尺寸以及室内外地面标高和基础垫层底面（基础埋置深度）的标高。具体尺寸注法如图8-16所示。（2）基础详图注意事项：二、二、识读并绘制基础结构施工图和钢筋识读并绘制基础结构施工图和钢筋混凝土构件详图混凝土构件详图（三）（三）钢筋混凝土构件图示方法及标注钢筋混凝土构件图示方法及标注混凝土是水泥、砂、石子和水按一定比例混合搅拌，然后注入定型模板内，再经过振捣密实和养护凝固后形成的坚硬如石的混凝土构件。混凝土的抗压强度高，但抗拉强度较低，容易发生因拉力过大而断裂的状况，为此常在混凝土构件的受拉区内配置一定数量的钢筋，使混凝土和钢筋牢固结合成一个整体，共同发挥作用，这种配有钢筋的混凝土称为钢筋混凝土。二、二、识读并绘制基础结构施工图和钢筋识读并绘制基础结构施工图和钢筋混凝土构件详图混凝土构件详图（三）（三）钢筋混凝土构件图示方法及标注钢筋混凝土构件图示方法及标注（1）钢筋的作用和分类钢筋混凝土中的钢筋，有的是因为受力需要而配置的，有的则是因为构造需要而配置的，这些钢筋按其作用不同，一般可分为以下几种。1）受力筋（主筋）。构件中，承受拉应力和压应力为主的钢筋称为受力筋。按其形状不同，可将其分为直筋和弯起筋两种，常用于梁、板、柱等各种钢筋混凝土构件中，如图8-17（a）所示。图8-17构件的钢筋配置（a）钢筋混凝土梁二、二、识读并绘制基础结构施工图和钢筋识读并绘制基础结构施工图和钢筋混凝土构件详图混凝土构件详图（三）（三）钢筋混凝土构件图示方法及标注钢筋混凝土构件图示方法及标注（1）钢筋的作用和分类2）箍筋。承受斜拉应力（剪应力）和扭力的钢筋，同时用来固定纵向钢筋的位置，多用于梁和柱内。3）架立筋。一般用于固定梁内钢筋的位置，把纵向受力钢筋和箍筋绑扎成骨架，如图8-17（a）所示。二、二、识读并绘制基础结构施工图和钢筋识读并绘制基础结构施工图和钢筋混凝土构件详图混凝土构件详图（三）（三）钢筋混凝土构件图示方法及标注钢筋混凝土构件图示方法及标注（1）钢筋的作用和分类4）分布筋。一般用于板类构件中，并与受力筋垂直布置，将承受的荷载均匀地传递给受力筋，如图8-17（b）所示。图8-17构件的钢筋配置（b）钢筋混凝土板构件二、二、识读并绘制基础结构施工图和钢筋识读并绘制基础结构施工图和钢筋混凝土构件详图混凝土构件详图（三）（三）钢筋混凝土构件图示方法及标注钢筋混凝土构件图示方法及标注（1）钢筋的作用和分类5）其他钢筋。因构造要求或者施工安装需要而配置的钢筋，一般称为构造钢筋，如腰筋、拉钩、拉接筋等。腰筋用于高度大于450mm的梁中；拉钩在梁、剪力墙中可加强结构的整体性；拉接筋用于钢筋混凝土柱上与墙体的构造连接，起拉接作用。各种钢筋的形式及在梁、板中的位置及形状如图8-17所示。二、二、识读并绘制基础结构施工图和钢筋识读并绘制基础结构施工图和钢筋混凝土构件详图混凝土构件详图（三）（三）钢筋混凝土构件图示方法及标注钢筋混凝土构件图示方法及标注（1）钢筋的作用和分类为了使钢筋在构件中不被锈蚀，增强钢筋与混凝土的黏结力，在各种构件的受力筋外面必须有一定厚度的混凝土，这层混凝土就被称为保护层。一般情况下，梁和柱的保护层厚为25mm；板的保护层厚为10mm15mm；剪力墙的保护层厚为15mm。二、二、识读并绘制基础结构施工图和钢筋识读并绘制基础结构施工图和钢筋混凝土构件详图混凝土构件详图（三）（三）钢筋混凝土构件图示方法及标注钢筋混凝土构件图示方法及标注（2）钢筋混凝土构件详图钢筋混凝土构件详图是加工制作钢筋、浇筑混凝土的依据，其内容包括模板图、配筋图、预埋件详图及材料用量表等。一般钢筋的规定画法见表8-1。序号名称图例说明1钢筋横断面2无弯钩的钢筋端部下图表示长、短钢筋投影重叠时，短钢筋的端部用4545斜线表示3带半圆形弯钩的钢筋端部表8-1一般钢筋图例二、二、识读并绘制基础结构施工图和钢筋识读并绘制基础结构施工图和钢筋混凝土构件详图混凝土构件详图（三）（三）钢筋混凝土构件图示方法及标注钢筋混凝土构件图示方法及标注（2）钢筋混凝土构件详图续表8-1一般钢筋图例4带直钩的钢筋端部5带丝扣的钢筋端部6无弯钩的钢筋搭接7带半圆形弯钩的钢筋搭接8带直钩的钢筋搭接序号名称图例说明二、二、识读并绘制基础结构施工图和钢筋识读并绘制基础结构施工图和钢筋混凝土构件详图混凝土构件详图（三）（三）钢筋混凝土构件图示方法及标注钢筋混凝土构件图示方法及标注（2）钢筋混凝土构件详图1）模板图模板图是为浇筑构件的混凝土而绘制的，主要表达构件的外形尺寸、预埋件的位置、预留孔洞的大小和位置。对于外形简单的构件，一般不必单独绘制模板图，只需在配筋图中把构件的尺寸标注清楚即可。对于外形较复杂或预埋件较多的构件，需要单独画出模板图。二、二、识读并绘制基础结构施工图和钢筋识读并绘制基础结构施工图和钢筋混凝土构件详图混凝土构件详图（三）（三）钢筋混凝土构件图示方法及标注钢筋混凝土构件图示方法及标注（2）钢筋混凝土构件详图2）配筋图配筋图就是钢筋混凝土构件中的钢筋配置图，主要表示构件内部所配置钢筋的形状、大小、数量和排放位置。配筋图通常用立面图、断面图和钢筋详图表示，如图8-18所示。二、二、识读并绘制基础结构施工图和钢筋识读并绘制基础结构施工图和钢筋混凝土构件详图混凝土构件详图（三）（三）钢筋混凝土构件图示方法及标注钢筋混凝土构件图示方法及标注（2）钢筋混凝土构件详图2）配筋图图8-18钢筋混凝土简支梁的配筋图二、二、识读并绘制基础结构施工图和钢筋识读并绘制基础结构施工图和钢筋混凝土构件详图混凝土构件详图（三）（三）钢筋混凝土构件图示方法及标注钢筋混凝土构件图示方法及标注（2）钢筋混凝土构件详图2）配筋图立面图：假想构件为一透明体而画了的一个纵向正投影图，主要表示构件中钢筋的立面形状和上下排放位置。通常构件外轮廓用细实线表示，钢筋用粗实线表示。二、二、识读并绘制基础结构施工图和钢筋识读并绘制基础结构施工图和钢筋混凝土构件详图混凝土构件详图（三）（三）钢筋混凝土构件图示方法及标注钢筋混凝土构件图示方法及标注（2）钢筋混凝土构件详图2）配筋图断面图：构件横向剖切投影图。它主要表示钢筋的上、下、前、后的排列位置，以及箍筋的形状等内容。凡构件的断面形状及钢筋的数量、位置有变化之处，均应画出其断面图。断面图的轮廓为细实线，钢筋横断面用黑点表示，如图8-18中的2-2和1-1断面图。二、二、识读并绘制基础结构施工图和钢筋识读并绘制基础结构施工图和钢筋混凝土构件详图混凝土构件详图（三）（三）钢筋混凝土构件图示方法及标注钢筋混凝土构件图示方法及标注（2）钢筋混凝土构件详图2）配筋图钢筋详图：按规定的图例画出的一种示意图，主要表示钢筋的形状，以便钢筋下料和加工成型。同一编号的钢筋只画一根，并注出钢筋的编号、数量、级别、直径及各段的长度和总尺寸。二、二、识读并绘制基础结构施工图和钢筋识读并绘制基础结构施工图和钢筋混凝土构件详图混凝土构件详图（三）（三）钢筋混凝土构件图示方法及标注钢筋混凝土构件图示方法及标注（3）钢筋的标注在钢筋混凝土构件的配筋图上，要注出钢筋的级别、根数和直径等，其具体的标注方式有以下两种。（1）标注钢筋的级别、根数和直径。如图8-18的2-2断面图中，编号为的钢筋的标注212，则表示钢筋根数为2根、级钢筋、钢筋直径为12mm。二、二、识读并绘制基础结构施工图和钢筋识读并绘制基础结构施工图和钢筋混凝土构件详图混凝土构件详图（三）（三）钢筋混凝土构件图示方法及标注钢筋混凝土构件图示方法及标注（3）钢筋的标注（2）标注钢筋的级别、直径和相邻钢筋中心距。如图8-18的2-2断面图中，编号为的钢筋的标注6200，则表示钢筋直径为8mm的级钢筋，中心间距为200mm。二、二、识读并绘制基础结构施工图和钢筋识读并绘制基础结构施工图和钢筋混凝土构件详图混凝土构件详图【任务实施任务实施】图8-12所示为钢筋混凝土梁的配筋图，其形状结构由立面图和断面图来表达。其中，L-2是楼层结构平面图中钢筋混凝土的代号，立面图和断面图分别表示梁的长为3840mm，宽为240mm，高为400mm。两端搭入墙内240mm，梁的下端配置了两根编号为的直受力筋，直径为20mm；编号为的架立筋配置在梁的上部，直径为12mm；编号的钢筋是箍筋，直径为6mm，且这4条箍筋的间距分别为100mm，200mm和100mm。按照图中梁的长、宽、高尺寸和绘图比例选择合适的图纸，然后绘制图形。绘图时，可先绘制立面图，然后再绘制断面图，最后再标注尺寸。绘图时应注意：梁的外轮廓线用细实线绘制，钢筋用粗实线绘制。识读并绘制假山、驳岸、园路施工图识读并绘制假山、驳岸、园路施工图任务任务三三【任务目标任务目标】理解假山、驳岸、园路施工图的内容与用途。掌握假山、驳岸、园路施工图的绘制要求及阅读技巧。【任务设置任务设置】识读并绘制图8-19所示某园路的工程施工图。要求图上各要素间的位置关系清晰、图面整洁、布局合理、字体工整。三、三、识读并绘制假山、驳岸、园路施工图识读并绘制假山、驳岸、园路施工图【任务设置任务设置】三、三、识读并绘制假山、驳岸、园路施工图识读并绘制假山、驳岸、园路施工图图8-19某园路的工程施工图三、三、识读并绘制假山、驳岸、园路施工图识读并绘制假山、驳岸、园路施工图（一）（一）假山工程施工图假山工程施工图（1）假山工程施工图的内容假山根据使用材料不同，可分为土山和石山，本任务主要以石山为例。假山施工图主要包括平面图、立面图、剖（断）面图、基础平面图，如图8-20所示。此外，对于要求较高的细部，还应绘制详图。图8-20假山工程施工图三、三、识读并绘制假山、驳岸、园路施工图识读并绘制假山、驳岸、园路施工图（一）（一）假山工程施工图假山工程施工图（1）假山工程施工图的内容1）平面图表示假山的平面布局、各部分的平面形状、周围地形和假山所在总平面图中的位置。具体包括：假山、山石的平面位置和尺寸；山峰至高点，山谷、山洞的平面位置、尺寸及各处高程；假山周围的地形、建筑物、地下管道与山石的距离；植物和其他造园设施的位置、大小及山石之间的距离。三、三、识读并绘制假山、驳岸、园路施工图识读并绘制假山、驳岸、园路施工图（一）（一）假山工程施工图假山工程施工图（1）假山工程施工图的内容2）立面图表现山体的立面造型及主要部位高度，与平面图配合，可反映出峰、峦、洞、壑的相互位置。为了完整地表现山体各面形态，便于施工，一般应绘出前、后、左、右四个方向立面图。限于篇幅，本例中只绘出正立面图。三、三、识读并绘制假山、驳岸、园路施工图识读并绘制假山、驳岸、园路施工图（一）（一）假山工程施工图假山工程施工图（1）假山工程施工图的内容3）剖面图主要表现假山的断面外形轮廓、高程，以及内部及基础的结构、构造形式、材料、做法、施工要求和地下管道的位置、直径大小等。剖切位置一般设在内部结构（如山石洞）需要表达的部位；山石的造型较复杂，且对断面造型尺寸有特殊要求的部位；断面外形较典型的部位（如瀑布或跌水所在部位等），以及需要表示内部分层材料做法的部位（如堆石手法、接缝处理、基础作法等）。三、三、识读并绘制假山、驳岸、园路施工图识读并绘制假山、驳岸、园路施工
