失蜡铸法.ppt

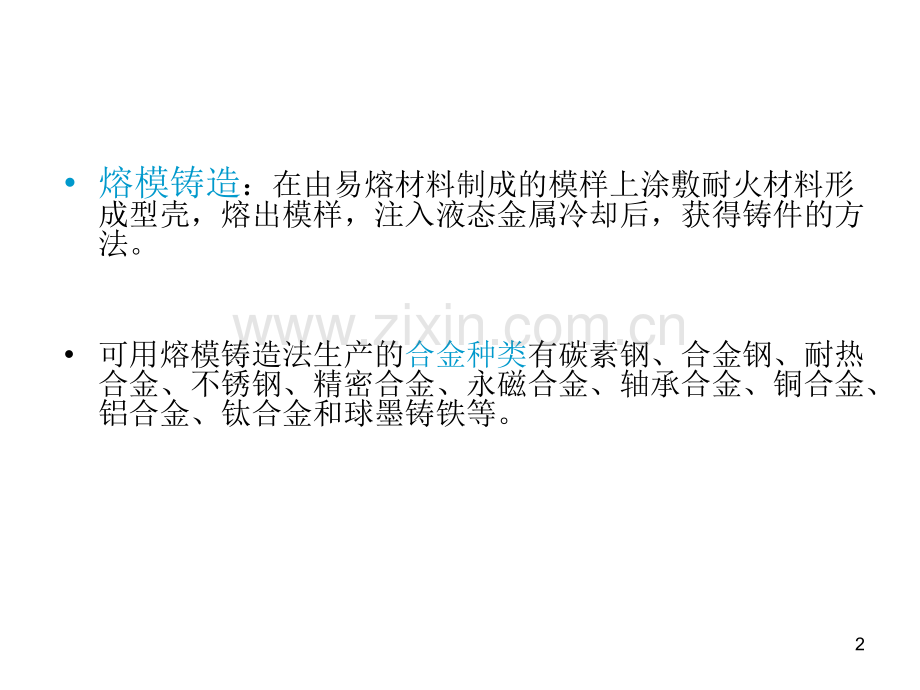

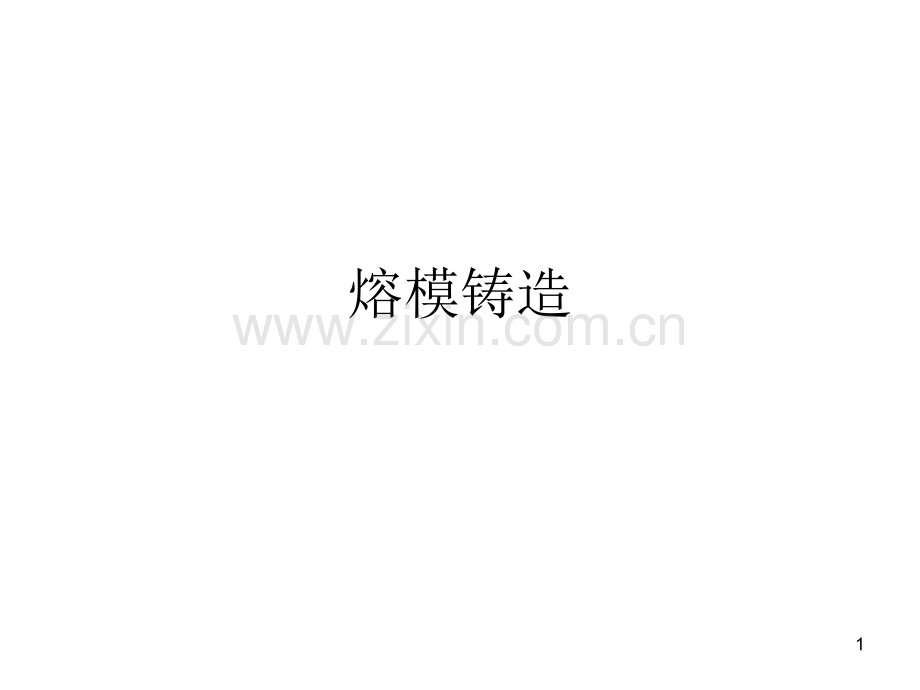

熔模铸造1熔模铸造：在由易熔材料制成的模样上涂敷耐火材料形成型壳，熔出模样，注入液态金属冷却后，获得铸件的方法。可用熔模铸造法生产的合金种类有碳素钢、合金钢、耐热合金、不锈钢、精密合金、永磁合金、轴承合金、铜合金、铝合金、钛合金和球墨铸铁等。2用蜡料做模样时，熔模铸造又称失蜡铸造。熔模铸造通常是指在易熔材料制成模样，在模样表面包覆若干层耐火材料制成型壳，再将模样熔化排出型壳，从而获得无分型面的铸型，经高温焙烧后即可填砂浇注的铸造方案。由于模样广泛采用蜡质材料来制造，故常将熔模铸造称为“失蜡铸造”。3我国的失蜡法至迟起源于春秋时期。河南淅川下寺2号楚墓出土的春秋时代的铜禁是迄今所知的最早的失蜡法铸件。此铜禁四边及侧面均饰透雕云纹，四周有十二个立雕伏兽，体下共有十个立雕状的兽足。透雕纹饰繁复多变，外形华丽而庄重，反映出春秋中期我国的失蜡法已经比较成熟。4流程图流程图5失蜡法铸造示范失蜡法铸造示范制备实心蜡质形模：一只苹果形的蜡模利用形模制作橡胶模具（模具外层较深色部分是石膏制保护壳）利用橡胶模具制作空心的蜡质外壳6把空心的蜡质外壳置入一个耐热铸模上，上图展示的是铸模的部分截面，其中外围的被蜡质填充的红色沟道是预留给蜡液流走的浇道口。值得注意的是空心蜡壳内的空间也同样被耐热材料填充，图中可见的4条不銹钢条就是用于支撑内核的填充物，在下一步，铸模会被倒置加热，而蜡质外壳将会融化而经浇道口流出。1200度高温的青铜熔液正被注入铸模中一只铸成的青铜苹果，注意遗留在浇道口冷凝而成的青铜条仍未去除。7失蜡法典例失蜡法典例8曾侯乙曾侯乙墓里的器物墓里的器物910The end.THANK YOU!11
