中心机房建设方案ppt课件.ppt

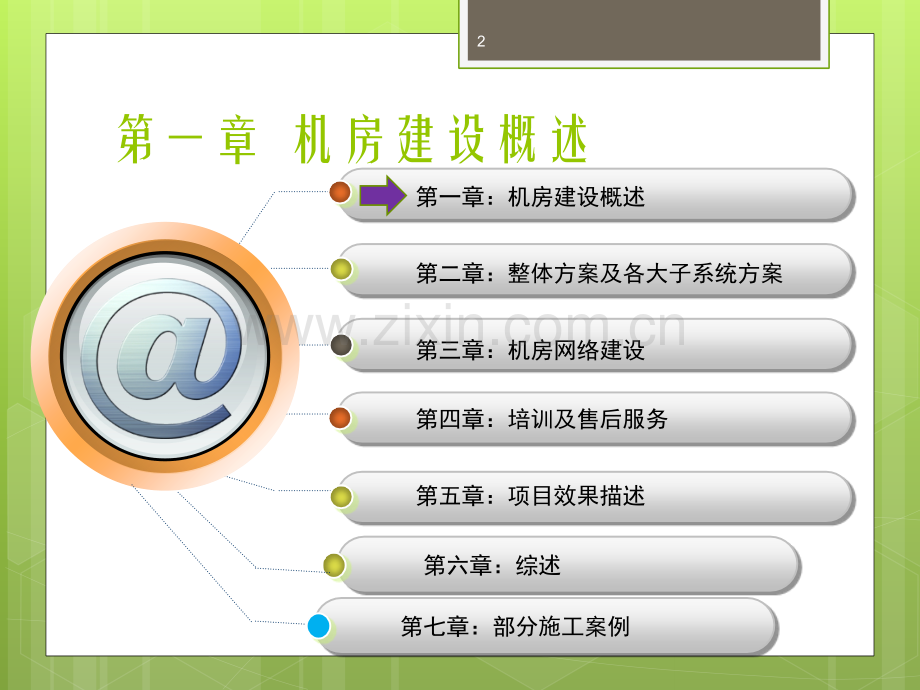

中心机房 设计方案 第一章：机房建设概述第二章：整体方案及各大子系统方案第三章：机房网络建设第四章：培训及售后服务第五章：项目效果描述第一章 机房建设概述第六章：综述第七章：部分施工案例2机房建设概述 在科技发达的今天，以计算机为代表的高科技装备在各个行业中起着至关重 要的作用。但这些高科技装备对环境的要求非常严格，需要建立一个能够满足这 些设备正常运行的场地环境，机房场地建设因此应运而生。机房的环境条件是影响计算机主机及通讯设备长期可靠运行的一个重要的 因素，他直接影响到计算机主机及各种微电子设备的稳定性、可靠性、使用效率 和寿命。而经验丰富的设计会使资源不会成为浪费。同时，机房又是工作人员进行操作和监控的场所，如何既满足机房内设备的运行环境，又考虑工作人员工作 环境的舒适性，即“人机并重”理论，是现代机房设计的基本理念。同时它又与 各个环节有着密切的联系，如装修、配电、安防、消防、网络、空调、新风等系 统必须全面综合考虑。机房场地建设不是单一某个专业所能完成的，而是需要具 有较强综合实力的公司来设计施工。本设计方案本着人机并重原则，列明机房和环境设备的基本要求。在提出这些 要求时，我们不只考虑到短时间的要求，也考虑到今后若干年内设备增加时对环 境要求的改变，即一些主要的环境设备留出了必要的余量，以免当增加设备容量 时对环境设备也要做较大的改变。我公司对贵单位的机房建设将投入最强的设计 力量及一流的管理人员及施工人员，我们有信心并且有能力将贵单位的机房建成同行业中的样板工程。3系统设计原则实用、可靠先进安全可扩展标准、开放简易性价比高4项目设计依据电子信息系统机房施工及验收规范GB 50462-2008电子信息系统机房设计规范GB 50174-2008数据中心电信基础设施标准-TIA-942计算机机房活动地板技术条件要求GB 6650-86低压配电系统设计规范GB 50054-95建设内部装修设计防火规范GB 50016-2006气体灭火系统设计规范GB 50370-2005采取与空调设计规范GB 50019-2003建筑物防雷接地设计规范GB 50057-94综合布线系统工程设计规范GB/T 50311-2007安全防范工程程序与要求GA/T75-945第一章：机房建设概述第二章：整体方案及各大子系统方案第三章：机房网络建设第四章：培训及售后服务第五章：项目效果描述第二章 整体方案及各大子系 统方案第六章：综述第七章：部分施工案例6ContentsContentsContentsContents满足未来的满足未来的需求（需求（8-108-10年的需求）年的需求）提高设备运提高设备运行的可靠性行的可靠性空间节约空间节约线缆有效管理，改线缆有效管理，改善空气对流的通道善空气对流的通道中心机房建设兼要顾四个关键环：中心机房建设兼要顾四个关键环：整体建设整体建设整体建设机房整体建设8-108-107机房整体设想效果图8机房建设各大子系统ContentsContentsContentsContents供配电供配电机房装修机房装修空调新风空调新风接地防雷接地防雷安全监控安全监控网络布线网络布线KVMKVM系统系统消防系统消防系统机房各大子系统9一、机房装修工程机房装修主要结合机房建设标准，保证机房温、湿度、防雷、防干扰、防静电、照明及监控方面的要求，满足计算机设备安全可靠的运行，延长计算机系统使用寿命。UPS区网络接入汇总区消防区精密空调区服务器机柜区机房主要功能区101、机房地板地板采用防静电地板，地板铺设高度20mm-40mm，底部全部使用全钢镀锌板，抗弯强度大，地板表面做防尘处理，地板下隐蔽空间可敷设管线及电气设施，使机房整体更加美观、整齐。112、机房墙体设计方案一：铝塑板贴面方案一：铝塑板贴面光学效果好外观光亮，洁净程度高安全性高施工方便可屏蔽系统12方案二：彩钢板贴面方案二：彩钢板贴面防静电防尘防火表面可开孔安装开关隔间可敷设开关及照明设备13轻钢龙骨架构50mm岩棉填充高抗压、抗拉伸强度及耐久性指标不燃烧，不释放热量和有毒烟气防火性能卓越保温隔热性能优越，可以提高建筑围护结构的热阻值，降低建筑采暖和空调能耗，节能减排墙体保温层墙体保温层143、机房吊顶微孔铝制天花板吊顶微孔铝制天花板吊顶防火、防潮美观、耐用抗静电、抗干扰天花板上面可安装强、弱电槽154、机房门窗防火门防火门耐火极限1.2小时隔音效果良好，平均隔音RW30DB隔热效果与墙体类似，保持内外温差500以上静电粉末喷塑表面，耐腐蚀，美观色采丰富16防火玻璃防火玻璃12mm钢化耐火时限90min透光、防火、隔烟、遮挡热辐射满足耐火完整性、耐火隔热性隔声、抗冲击17二、机房供电系统结合各个中心机房设备及空调设施供电需求，机房结合各个中心机房设备及空调设施供电需求，机房供配电系统设计构想如下：供配电系统设计构想如下：设备供电电源均为三相五线制及单相三线制，采用双回路供电用电设备做接地保护，并入土建大楼配电系统用电设备、配电线路装置过流过截两段保护，配电以放射式向用电设备供电设备供电和照明供电分为两个独立回路，设备由UPS提供并按设备总用电量的1.3倍进行预留，照明由市电提供并按空调设备的要求供配配电系统与应急照明系统自动切换18设置机房专用标准配电柜，配备低压开关，柜内配有市电备用回路，安装防雷保护系统采用“UPS”、两路市电、柴油发电机组、“RPDU”来保证机房整体供电注：注：RPDU可以有针对性地对每台用电设备进行供电控制和管理，可设定时间任务或条件触发任务进行定时开、关、重启，或有选择地自动解决故障。191、UPS选型UPS特点:能适应电压波动大,频率漂移频繁的电网 短路保护、过载保护 电压过高过低保护功能 大电流充电器、可以应用于长时间供电系统 零地电压小、可应用于高精度仪器仪表设备 根据中心机房设备实际功率情况选择UPS主机及电池组并提供1.3倍预留202、RPDU设计选型机柜采用RPDU供电方式，可远程控制和管理电力系统，主要实现对各极数据中心、设备控制中心和弱电分配网络中心的供电控制。系统选用冗余转换开关（ATS）带两路输入，一路输出，为重要负载提供双路电源冗余转换。21正常照明使用无眩光照明灯照明系统照明系统照明系统 正常照明正常照明应急照明应急照明3、照明配电系统应急照明灯22三、空调新风系统1、空调系统空调系统根据机房环境要求，建立稳定的温度、湿度调节控制系统，使机房内部温、湿保持稳定。级别级别 项目项目 A级级夏季冬季室内温度222022相对湿度45%-65%温度变化率5/h并不得结露23精密空调组根据用户实际情况，中心机房建议选用精密空调组来解决机房温度控制；部分小机房采用工业级专用空调；24精密空调能够充分满足机房环境条件要求的机房专用精密空调机（也称恒温恒湿空调）大风量、小焓差大风量、小焓差可靠可靠性高性高全年制全年制冷运行冷运行 送回风方送回风方式多样式多样机房热负荷变机房热负荷变化幅度较大化幅度较大设计点对设计点对应运行点应运行点精密空调性能过滤效过滤效率高率高使用寿命长使用寿命长根据中心机房负荷及特点，选用性能如下的精密空调组25功率大功率大24小时、小时、全年运行全年运行防腐耐防腐耐久性高久性高功率从几十功率从几十KW到几千到几千KW不等，不等，一般用一般用3N-380V 50Hz电源。电源。工业空调一般按每天工业空调一般按每天24小时，全年运小时，全年运行设计，使用寿命行设计，使用寿命15年以上，主要部年以上，主要部件采用知名品牌，可靠性高。件采用知名品牌，可靠性高。工业空调一般采用全钢钣金结构加面工业空调一般采用全钢钣金结构加面板静电喷涂烤漆处理，具有较高的防板静电喷涂烤漆处理，具有较高的防腐耐久性。腐耐久性。功率大功率大24小时、小时、全年运行全年运行防腐耐防腐耐久性高久性高各个小机房设有主楼交换机、服务器等重要设备，为满足小机房制冷及运行要求，选用小型工业空调工业空调性能26保证室内人员所需新风量保证室内人员所需新风量维持室内正压所需新风量维持室内正压所需新风量不小于空调总送风量的不小于空调总送风量的5%5%机房内不小于机房内不小于2 2次次/h/h换气换气选用双向换风系统选用双向换风系统内置送排风机内置送排风机采用高效静止热交换器采用高效静止热交换器配置专业空气过滤器配置专业空气过滤器噪音小，能耗小噪音小，能耗小寿命长，可可连续运转寿命长，可可连续运转1010年以上年以上安装方便，易于维护安装方便，易于维护设计要求设计要求设计要求设计要求项目选型项目选型项目选型项目选型系统特点系统特点系统特点系统特点计算机机房不仅是数据系统的中枢，而且还要为工作人员提供一个舒适而良好的工作环境。2、新风系统27四、接地防雷系统根据防雷设计规范防雷设计规范GB-50057-94，建立数据机房及网络机房防雷接地系统。28电源系统防护电源系统防护信号系统防护信号系统防护机房防雷系统机房防雷系统机房接地系统机房接地系统根据根据防雷接地防雷接地设计规范设计规范.建立中心机房防雷接地系统建立中心机房防雷接地系统加装数据线保护器加装三级电压保护器接地防雷系统29独立系统独立系统直流工作地直流工作地交流工作地交流工作地等电位连接等电位连接安全保护地安全保护地1、接地系统30空调空调UPS数据传数据传输线输线Title in here服务器服务器Title in here网络设备网络设备Title in here交换机交换机1 1 防雷接地系统是弱电精密设备及机房保护的重要子系统，主要保障设备的高可靠性，防止雷电的危害。2 2 机房内防雷系统主要是对服务器、终端、交换机、网络设备、数据传输线、UPS、空调等电子设备加装过压保护装置，在设备受到过电压侵袭时，保护装置能快速动作将能量泄放，从而保护设备不受损坏。3 3、防雷接地装置包括避雷针、带、线、网接地引下线、接地引入线、接地汇集线、接地体等（此部分一般大楼在土建施工时已经建成）。防雷系统防雷系统2、防雷系统防雷报警信号接入到机房综合监控系统防雷报警信号接入到机房综合监控系统终端终端31五、监控系统结合机房实时动态监控管理需求，建立基于WEB嵌入式平台的监控结构体系，实现对机房重要设备运行参数、供电情况及机房环境参数（例如红外、门禁、烟感、温度、湿度、电压、电流、电磁干扰等）的实时异地监控管理。系统监控平台选用OMM监控系统，该系统被广泛应用于机房监控、通信基站的动力及环境监控、无人值守现场的环境及安防监控。32OMM系统网络型监控系统33模块接入模块接入UPSR232或或R485接口采集数据；包含精密空调运行接口采集数据；包含精密空调运行参数；配电柜运行参数；新风系统实现远程控制和定时开参数；配电柜运行参数；新风系统实现远程控制和定时开/关关新风机功能；防雷器状态。新风机功能；防雷器状态。采用先进的计算机技术、网络通讯技术、视频传输技术、图象处理技术等，方便地实现对各个智能设备运行状态、运行参数的显示、处理和存储等；实现各子系统之间的数据流动，具有强大的联动功能；同时，具备故障自动检测与专家诊断功能以及丰富的报警功能。采用 绳式漏水监测系统检测精密空调给水管路及加湿罐产生的漏水及冷凝水排水管漏水，并与给管路上的电磁阀实现联动，发生漏水及时关闭电磁阀。设备监控设备监控环境监控环境监控漏水监测漏水监测监控系统组成34采用感应卡读卡器作为对通行于机房内的人员进行限制，使有通行权利的人员自由出入于机房中，而没有权限的用户（或无关人员）则不可通行。在机房主要出入口采用红外/门磁“双鉴”探测器进行入侵检测与气体灭火系统一起实施，并整合入动力环境监控系统，实现语音短信报警功能。门禁系统门禁系统防盗报警防盗报警消防报警消防报警监控系统组成机房内采用夜视距离远、隐蔽性强、性能稳定的红外摄相一体机对机房内部进行监控，主机房内配备红外摄相一体机对机房整体环境进行监控。视频监控视频监控35六、机房消防系统根据机房现场及设备状况，一般采用七氟丙烷气体灭火系统。七氟丙烷自动灭火系统是集气体灭火、自动控制及火灾探测等于一体的现代化智能型自动灭火装置，符合DBJ15-23-1999七氟丙烷（HFC-227ea）洁净气体灭火系统设计规范及ISO14520-9气体灭火系统-物理性能和系统设计系统设计及产品标准规范的要求，本系统装置设计先进、性能可靠，操作简单，环保良好等特点。36灭火效率高七氟丙烷气体灭火系统洁净环保，对人体无伤害经济实惠具有良好的电气绝缘性12.3.4.七氟丙烷自动灭火系统由储存瓶组、储存瓶组架、液流单向阀、集流管、选择阀、三通、异径三通、弯头、异径弯头、法兰、安全阀、压力信号发送器、管网、喷嘴、药剂、火灾探测器、气体灭火控制器、声光报器、警铃、放气指示灯、紧急启动/停止按扭等组成。七氟丙烷气体灭火系统特点：七氟丙烷自动灭火系统组成：37智能化智能化远程数字IP用户使用IE浏览器，可以集中管理所有机房设备并为所连接的服务器设备命名，并分级设置用户权限模块化模块化可扩充性可扩充性KVMKVM远程监控系统远程监控系统远程监控系统远程监控系统在总控中心由一套键盘、鼠标、显示器组成的控制台登陆在总控中心由一套键盘、鼠标、显示器组成的控制台登陆所有的设备，方便快捷地排除机器故障所有的设备，方便快捷地排除机器故障七、KVM系统38机房KVM系统拓扑图39八、网络接入及布线该系统主要用于将该机房内的主机，服务器与主光配的连接，使网络交换机高速互连。主要工作量包括完成网络中心机房与数据库机房的互联；完成基于移动和网通的实时采集模块的隔离接入；完成中心数据库服务器到核心交换机的直接接入；完成机房内部规范布线。40 网络机架使用成品套件其数量不少于所有机柜内部线的约定数量，并有10%余量。6类非屏蔽双绞线要求具有十字隔离支架，满足机房内所有网络布线要求，并有20%余量机房接入设计2G接入；数据库服务器接入设计为1GJ接入；实时外接网络为100M接入光纤链路从A端到B端，衰减应小于2.5dB或小于2.2 dB，回波损耗应大于20dB 机房内六类及光纤网络布线系统要求采用模块化设计的产品主要设计要求如右图：完成网络中心机房与数据库机房的互联；完成基于移动和网通的实时采集模块的隔离接入；完成中心数据库服务器到核心交换机的直接接入网络接入及布线该系统主要用于将该机房内的主机，服务器与主光配的连接，使网络交换机高速互连41第一章：机房建设概述第二章：整体方案及各大子系统方案第三章：机房网络建设第四章：培训及售后服务第五章：项目效果描述第三章 机房网络建设第六章：综述第七章：部分施工案例42总体链路设备总体上呈树型、星型复合辐射结构三四级单位采用多模4芯光缆，汇聚层为2芯纤，接入层为4芯光缆核心层及接入层设备落后目前大多数网络现状43网络改造工程主机房设光缆交接箱，将光缆引入交接箱熔接，通过熔接盘跳接，引入室内，室内设立一个ODF架，将光缆熔接连至交换机；采用机架式光收发器对光缆进行转换；光缆及光缆接续：光缆接续采用熔接法,中继段内同一条光纤接头损耗的平均值应不大于0.08dB/个。光缆在接头处都应预留余量，以备日后维护使用。44第一章：机房建设概述第二章：整体方案及各大子系统方案第三章：机房网络建设第四章：培训及售后服务第五章：项目效果描述第四章 培训及售后服务第六章：综述第七章：部分施工案例4521 134确定培训内容确定培训人员制订培训计划进行培训包含操作使用，日常维护，故障排除。培训内容可以根据合同规定，也可与客户协商培训内容受训人员应具备一定的基础知识和技术水平，具体人员完工前由甲方确定制订培训计划应在实施基本完成前完成以顺利衔接按照培训计划开展培训，确保客户能够准确使用系统，及时解决客户提出的各种问题培训内容主要为计算机网络系统的管理、使用及维护、管理等1、培训工作462、售后服务工程完成后，我方将提供一年免费维修（其中不包括：1、事故、自然灾害、电源环境异常等非正常工作环境导致的故障及损坏；甲方擅自修理、改造设备及甲方安装失误而导致的故障及损坏；因其它设备质量以外的障碍而导致的故障及损坏。）质保期内，我方将定期派工程师到现场检查，并做出详细检查报告；质量期满后，双方可协商签定维修保养合同。47第一章：机房建设概述第二章：整体方案及各大子系统方案第三章：机房网络建设第四章：培训及售后服务第五章：项目效果描述第五章 项目效果描述第六章：综述第七章：部分施工案例48项目效果描述实现了机房管理绿色环保实现了系统资源的虚拟化和云计算实现了机房管理的模块化，提高了系统的灵活性49能耗是数据中心主要的运维成本，建设绿色数据中心，可以达到节省运维成本、提高数据中心容量、提高电源系统的可靠性以及可扩展的灵活性等效果虚拟化的优势在于有效地提高了数据中心的利用效率，降低了投资成本，整合、优化了现有服务器的资源和性能，可以灵活、动态地满足业务发展的需要灵活性是新一代数据中心的重要指标之一，同时也是企业业务变更过程中的必然需求A 绿色环保绿色环保C 提高系统提高系统灵活性灵活性B 虚拟化和虚拟化和云计算云计算效果描述50第一章：机房建设概述第二章：整体方案及各大子系统方案第三章：机房网络建设第四章：培训及售后服务第五章：项目效果描述第六章 综述第六章：综述第七章：部分施工案例51密封差、环境密封差、环境不利于设备运不利于设备运行及人员工作行及人员工作设备设备设备设备环境环境环境环境优良的室内环境，具有优良的室内环境，具有完善的环境监测系统，完善的环境监测系统，能保证设备正常运行及能保证设备正常运行及延长设备使用寿命延长设备使用寿命之前之前之前之前之后之后之后之后设备老化，摆设备老化，摆放布局不合适放布局不合适设备先进，功能强设备先进，功能强大，合理利用空间大，合理利用空间综述52第一章：机房建设概述第二章：整体方案及各大子系统方案第三章：机房网络建设第四章：培训及售后服务第五章：项目效果描述第七章 部分施工案例第六章：综述第七章：部分施工案例53案例一：青阳县人民医院中心机房建设项目54平面布局图平面布局图55机房装饰工程（现场施工图）机房装饰工程（现场施工图）56机柜位置摆放机柜位置摆放57机房竣工（系统图）机房竣工（系统图）58青阳县人民医院机房建设项目报价清单序号单位数量品牌规格型号单价金额1 机房装饰一、地面部分1地面防尘处理m282力邦/上海地面找平，涂刷2次防尘漆1512302抗静电地板m285赛能600*600*35mm170144503地板支架支300赛能515004地板横梁支450赛能627005踏步项1国优不锈钢包边处理3003006机柜承重架副6国优槽钢焊制，尺寸根据机柜制定,刷防尘漆、防锈漆。3001800二、墙柱面部分1墙体拆除m246水泥墙体拆除、垃圾自行处理，拆除处地面找平。15069002墙面找平m260立邦12个墙角立柱2012003原门封堵扇3100030004墙面粉刷m2156力邦/上海墙面二次粉刷5078005不锈钢面层踢脚线(含基层)m52至诚/合肥1mm*80mmL型定制402080三、顶面部分1原顶拆除m282原有龙骨石膏板吊顶拆除5041002顶面防尘处理m282力邦/上海灰色1512303顶棚轻钢龙骨及其附件m285三箭/合肥38龙骨及吊丝3630604吊顶板m285国优600mm600mm0.8mm13011050四、门窗部分1墙柱面C50轻钢龙骨及其附件扇3国优C50351052不燃板m210国优1.2*2.4m505003防火门项1国优15001500五、玻璃隔断1钢化玻璃m232国标12mm18057602有框玻璃地弹门樘3国标12mm68420523玻璃隔断框架M48国标40*60方钢1155520附附：报报价价清清单单594玻璃隔断框架支撑项1国标40*40角钢8708705玻璃隔断包边处理M29国产1.0拉丝不锈钢15013506地弹门用拉手付3GMT600mm1203607地弹门用门夹付3GMT小门夹2006008曲夹付3GMT曲夹2607809地弹簧付3GMT220660六、基础工程1墙面开槽开孔等项1150015002垃圾清运及保洁项1200020003辅材批120002000单项小计879572 供配电系统1配电柜台1施耐德主控定制90009000210A五孔插座套4鸿雁/浙江10A 五孔936316A三孔插座套10鸿雁/浙江16A 三孔121204格栅灯盘套10飞利浦60060mm18018005灯管只30飞利浦20W82406格栅灯吊件制安套30定制257507应急筒灯套5嘉美/广东3.5寸804008双联翘板开关只2鸿雁/浙江K系列白边框18369单联翘板开关只1鸿雁/浙江K系列白边框151510阻燃铜芯线m600绿宝BV2.52.5150011阻燃铜芯线m200绿宝RVV3*422440012工业连接器套6东亚5030013PDU条12博时10A8位180216014金属桥架m80国优200*10030240015金属桥架连接件等配件项1国优30030016机房总进线电缆m80绿宝ZR-YJV435+116mm2655200单项小计28657603 防雷接地1第一级防雷器只1国优220AC100130013002第二级防雷器只1国优220AC80100010003第三级防雷器只1国优220AC608508504安装附件（连接线、铜线鼻)组3绿宝BVR16802405铜丝带m70国优20*2mm3021006电气箱个1国优1001007镀锌扁铁m38国优40*4、镀锌3212168接地铜排m20国优30*315030009接地端子个76国优1076010检测联合接地桩子项1接地电阻仪测试免费0单项小计105664 消防报警及灾害防护1干粉灭火器套4国优50020001超声波驱鼠器(含电源)只2皇猫JF-001D120240单项小计22406 精密空调及新风系统1精密空调台1英维克CyberMate53094000940002通讯卡块1RS485150015003制冷剂瓶1氟利昂8008004空调台1格力1.5p450045005辅材套1150015006防水台项1水泥砂浆H50mm100010007室外平台屋面开孔防水处理项15005008新风机组台1沐风/北京送风量400m3/h560056009防火阀个1南方/合肥20020010 百叶风口只2定制20040011 帆布软接项1定制20020012 风管(含保温)项1定制1001006113 辅材（线、管等）批1定制300300单项小计1106007 UPS系统1UPS主机台2普利兹mP81515500310002电池节64康迪斯12V100AH600384003电池柜套4国优C1650020004输入输出电缆m15绿宝RVV3*10609005承重架套4国优定制3001200单项小计735008 门禁系统1门禁控制器只2微耕单门双向刷卡110022002读卡器套2微耕ID卡读卡器2004003低温电插锁2KOB12V1002004开门按钮个2国产86式18365线缆项2国产006门禁考勤控制软件套2微耕007安装辅材项22004008ID卡张208160单项小计33969 动力环境监控1短信报警(含短信机)套1 讯高/深圳当有事件发生时，通过GSM模块向软件事前设置好的手机发送相应设置好的短信150015002采控箱（含线槽导轨电源线空开）个1 讯高/深圳1501503信号采集模块块1 讯高/深圳1201204漏水通讯软件模块套1 讯高/深圳1201205温湿度传感器(LCD)个5 讯高/深圳40020006温湿度通讯软件模块套1 讯高/深圳1201207信号采集模块个1 讯高/深圳120120628红外探测器台3 讯高/深圳45013509红外监测软件模块套3 讯高/深圳10030010 多设备驱动模块块1 讯高/深圳12012011 工业电源个7 讯高/深圳工业级配套，220VAC转12VDC和24VDC1510512 监控系统软件套1 讯高/深圳对所供应的模块进行数据分析、管理1000100013 管线等安装材料批 1 讯高/深圳600600单项小计7605分项汇总单项名称分项报价1 机房装饰879572 供配电系统286573 防雷接地105664 消防报警22405 精密空调及新风系统1106006 UPS系统735007 门禁系统33968 动力环境监控系统7605A小计以上合计324521B施工管理费用A*20%64904.2C税率(A+B)*4.75%18497.70 D合计A+B+C407922.90 63案例二：怀远县人民医院机房建设项目64设计图纸设计图纸65666768697071727374757677现场施工图片现场施工图片1：进场施工，开始砸墙面2：槽面找平，木工板封窗，防火板贴面3：墙面轻钢龙骨架构，岩棉填充784：顶面龙骨框架及照明布线5：墙面彩钢板及微孔铝板上挂6：地面防尘及强电布线797：地面保温层，接地铜牌、桥架后续施工中.80案例三：淮北华润燃气有限公司机房改造工程项目81案例四：蒙城县第一人民医院信息中心机房82案例五：蚌埠市气象局信息机房改造工程83案例六：淮南市潘集煤矿监控中心机房建设项目84案例七：六安市行政中心监控与报警中心85其他工程案例列表86
