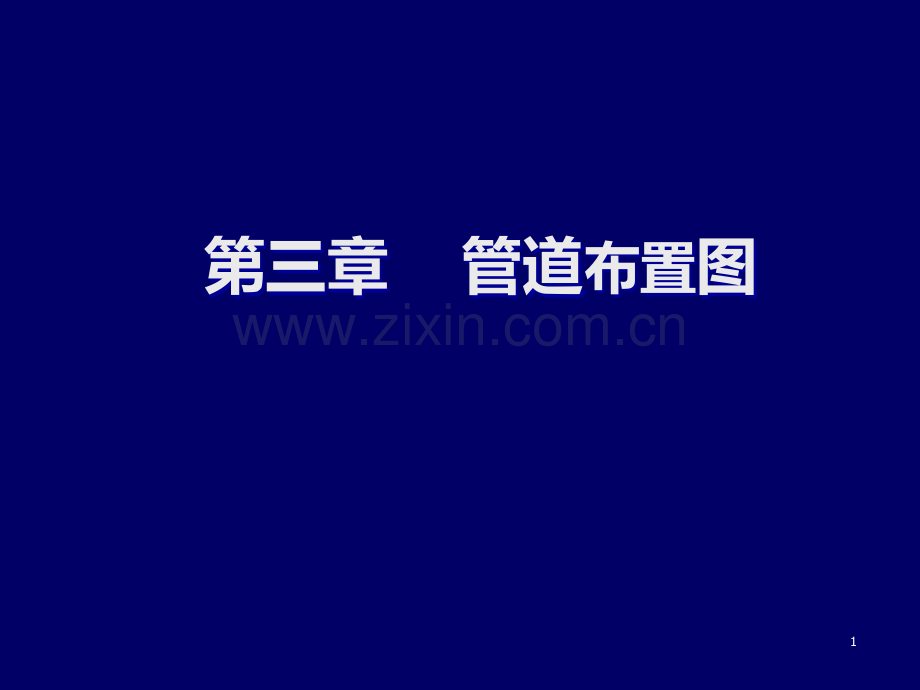

1、 第三章 管道布置图1 1 管道布置图概述各专业设计的大致划分与联系:管道仪表流程设计厂区总平面设计设备布置设计管道布置设计厂房建筑设计设备设计仪表、电气设计相互提出设计条件2 23.1 管道布置的设计阶段及版次 P591、基础工程设计阶段2、详细工程设计阶段初版管道布置图:管道走向图。根据管道仪表流程图(PID)和A、B、C、D版的平面布置图绘制。验证设备布置方案,吊装、维修方案,研究管廊的宽度和层数。E版 设备调整,设备基础、楼面、墙及平台开孔、管口方位条件等。(研究版)F版 确定仪表位置,管道支架,确认管口准确方位、平台等最终条件。(设计版)G版 各专业会签,(修改),完成图样用于管道的
2、预制和安装。(施工版)3 33.2 管道布置图的种类 P61管道平面布置图(管道安装图或配管图)伴热管道图非标管件图非标管架图管道轴测图(空视图或管段图)外界管道图4 41、管道布置图定义:管道的定义:管道的正投影图正投影图,用来表达车间或装置,用来表达车间或装置内管道的空间位置情况的图样。(附图内管道的空间位置情况的图样。(附图3-13-1)2 2、管道空视图、管道空视图定义:管道的定义:管道的正等轴测投影图正等轴测投影图,用来表达一个设备至另一个设,用来表达一个设备至另一个设备(或另一管道)的一段管道的空间位置情况的备(或另一管道)的一段管道的空间位置情况的立体图样立体图样。管道空视图管道
3、空视图的的方向标:管道布置图管道布置图方向标:5 54 4、蒸汽伴管系统布置图、蒸汽伴管系统布置图5 5、非标非标管件图管件图6 6、非标非标管架图管架图如果在设计时选用标准管件,则不需要绘制管件图。管件标准对管件的具体尺寸有详细的规定。管架是用来支撑管道的钢结构支架。在设计时首先从标准图集中选用,如果选用管架标准图,则不需要绘制管架图。当蒸汽伴管系统较简单时,也可表示在工艺管道布置图上。3、外界管道图 教材67-69页 表示装置之间的连接管道的布置。6 6分区索引图:分区索引图附在管道布置图的平面图上,并用阴影表示此管道图所在的区域;按照设备布置图分区:标题栏管道投影图3.3 管道布置图的视
4、图1 1、区域界线、比例、图幅和方向标、区域界线、比例、图幅和方向标a)a)区域界线由区域界线由分区索引图表示7 7(2)比例常用比例1 25;当图面比较简单时,可采用比例150 一套平面和立面图纸中一套平面和立面图纸中,除小的局部剖视图外,比例应一致。若局部剖视图比例不一致,应在其下方注明比例。A-A1 10(3)图纸幅面A0、A1,简单管路可用A2。8 8(4)方向标方向标是用指北针表示车间或装置的定位轴线方向的图标,同设备布置图一致。表达出三个内容:指北针方向、建筑物轴线、二者之间的夹角。9 92、管道布置图中的线条(HG20519.28-92)管管道道仪仪表表流流程程图图和和管管道道安
5、安装装图图突突出出管管道道线线条条!1010管道布置图中的其他常用线形:管道布置图中的其他常用线形:设备中心线、建筑物轴线等用细的点划线;设备中心线、建筑物轴线等用细的点划线;虚拟轮廓线或断开线用双点划线。虚拟轮廓线或断开线用双点划线。注意:点划线和双点划线都必须以“划”结束,不能以“点”结束。11113、视图的配置(1)多层厂房或装置按楼层或标高分别绘制,对于不同标高的多层管廊,应分别绘制每层的平面图。图名分两行书写;如:管道布置图 管道布置图 管道布置图 平面,-剖视图,、剖面 (2)如果不同标高的图样绘制在同一张图面上,则在图形的下方注明标高。首先绘制平面图,再根据需要确定剖面图。121
6、2剖视图的选择剖切符号尺寸同设备布置图根据工艺复杂程度,至少绘12个能反映工段(装置)全貌的大剖视图,大剖视图用-、-表示,局部小剖视图用A-A、B-B符号。少用大剖视,多用小剖视,避免管道重复绘制。1313建筑物的基本结构所有设备操作平台及梯子所有管道、阀门、管件主要管沟管道布置图中的主要管道布置图中的主要内容4、视图的表示方法画投影图,按比例表示为示意图,不按比例管架和阀架控制点代号1414(1)建筑用点划线画出建筑物轴线;画出建筑物的基本结构:柱、梁、门、窗、平台、安装孔和楼梯等;(其中门、窗在剖视图中一般不画)控制室、配电室等生产辅助用房一般可不表示。(2)设备 按照设备布置图确定的设
7、备位置,画出设备外形和基础;如果设备形状对称则应画出中心线;卧式设备画出支座并标出位置,立式支座应标出人孔裙座的位置;画出设备工艺管口,一般用双线表示。1515(4)管沟、操作平台及梯子按实际位置和尺寸画出。(3)管道、阀门、管件 画出管道、阀门(包括自控的调节阀),管件(三通、弯头、异径管和补偿器等),阀门应表示出手轮位置,补偿器、主要阀门及疏水器、流量计和液封等需注明位置尺寸;中、低压管道不表示焊接符号;高压管道与管件的焊接,应绘出焊接符号;16163.4 管道及附件的常用画法一条管线由什么构成?一条管线由什么构成?管子管子管件:弯头、三通、异径管、法兰等管件:弯头、三通、异径管、法兰等阀
8、门:阀门:截止阀、球阀、闸阀、蝶阀、隔膜阀、旋塞阀、止回阀、截止阀、球阀、闸阀、蝶阀、隔膜阀、旋塞阀、止回阀、安全阀、减压阀、疏水阀、角阀、三通阀、四通阀等(包括手动安全阀、减压阀、疏水阀、角阀、三通阀、四通阀等(包括手动阀门和控制用的调节阀)阀门和控制用的调节阀)补偿器、疏水器、流量计等控制点控制点管道支架管道支架管道投影图画法的特点:a)用特定的简化画法;b)要按比例表示出管道长度、阀门和管件的特征尺寸。17173.4.1 管道及管件的画法1、管道画法1)DN350 mm主要物料管道:粗实线单线(0.91.2)其他物料管道:中粗实线单线(0.50.7)2)DN 400 mm,用中粗实线双线
9、表示用双线表示管道应注意三点:a)按比例表示出管道直径大小;b)要画出管道中心线;c)用箭头表示出介质流向。1818 焊接连接焊接连接法兰连接法兰连接螺纹连接螺纹连接承插连接承插连接管道的连接方式主要有管道的连接方式主要有2、管道连接的画法几种连接方式的画法:19193、管子转折的画法管子如何实现转折?管子如何实现转折?a a)采用)采用标准弯头标准弯头。转弯半径转弯半径=1.5DN=1.5DNb b)用直管现场弯制;)用直管现场弯制;转弯半径转弯半径3D3D投影图需要按比例画出的特征尺寸:管道直径和转弯半径GB12459钢制无缝管件H=0.64DN,F=1.5DN,F=3DN采用标准弯头采用
10、标准弯头 用直管弯制用直管弯制 20201)90转折212122222)45转折GB12459钢制无缝管件钢制无缝管件23234、三通三通的制作方法有两种:a a)现场在管道上开孔焊接;现场在管道上开孔焊接;b b)采用标准三通管件。采用标准三通管件。GB12459钢制无缝管件24244、三通25255、管子交叉管子交叉时,在投影图上被挡住的管线断开表示。26266、管子重叠 两根管道并排的例子:三根管道并排并排的例子:管子重叠时,将前面的管子断开表示,露出后面的管子,并分别标注。转折处重叠的例子:或2727例:指出如下所示管道图中管道的前后顺序(把靠近读者的一侧定义为前)。由前至后顺序为L2
11、、L1、L3、L4。2828课堂练习:由平面图画A向和B向视图29297、异径管异径管分为同心异径管和偏心异径管,同心异径管变径前后的管道中心线是重合的,偏心异径管变径前后的管道中心线不重合,一般采用标准管件。同心异径管:偏心异径管:投影图需要按比例画出的特征尺寸:异径管大小端直径和长度注意2种安装方式:管底平 或管顶平30308、保温及伴热管道伴热管道:保温管道:3131在管道布置图上,用简化的投影图表示阀门。在流程图中截止阀的画法:(不按比例)绘制阀门的基本要求:绘制阀门的基本要求:1 1、图形与流程图一致;、图形与流程图一致;2 2、按比例按比例绘制,表达出绘制,表达出特征尺寸特征尺寸;
12、3 3、要绘出手轮位置、要绘出手轮位置 。3.4.2 阀门的画法在配管图中截止阀的画法:(按比例)3232主视图俯视图侧视图截止阀的画法图形按照图例画,要表示出特征尺寸阀体长度法兰中心线至手轮高度手轮直径法兰直径阀门产品样本中列出规格尺寸,在设计时依据样本作图。3333安全阀的画法主视图俯视图左侧视图安全阀配管图:3434管道投影图要求掌握1、管道的连接、转折、分支点(三通)、交叉、重叠、异径管、保温管道的画法。2、阀门的画法。3535课堂作业:课堂作业:1、根据下面平面图画出其A向视图和B向视图。(1)(2)2、根据下面立面图画出其平面图和A向视图。(1)(2)B向B向363637373.4
13、.3 控制点画法3 3)孔板流量计应标出距弯头的间距。)孔板流量计应标出距弯头的间距。2 2)调节阀要按比例画出其阀体和传动机构)调节阀要按比例画出其阀体和传动机构(执行机构)的特征尺寸;(执行机构)的特征尺寸;在管道安装图中控制点的画法:在管道安装图中控制点的画法:1 1)符号与)符号与PIDPID完全一致,在图中完全一致,在图中位置要位置要按照其实际安装位置画出按照其实际安装位置画出(不必标注尺寸不必标注尺寸);PIC30138383.4.4 管道支架1)管道支架的画法:在管道安装图中,管道支架画示意图,但要按实际位置画;导向支架(滑动支架)固定支架2)管道支架的编号39393.5 尺寸及
14、标注1、建筑物a)在平面图上定位轴线编号及间距b)在立面图上标注地面、楼面、平台面、吊车、梁顶面的标高。尺寸单位:标高一般为米,精确到小数点后面三位,其他尺寸单位均为毫米。40402、设备基本内容:a)设备位号及名称:与PID和设备布置图相同。b)在平面图上标注设备定位尺寸:与设备布置图相同。C)在立面图上标注设备支承面标高或中心线标高:d)其他:管口号、管口方位、各管口标高等。位号POS EL*POS EL.EL.4141a)标注管道编号(同流程图编号)3、管道b)标注定位尺寸 管道水平方向尺寸标注在平面图上。平面图上需要标注的尺寸有哪些?以建筑物轴线或设备中心线为基准,标注管道、阀门、孔板
15、流量计、疏水器、补偿器、液封等中心定位尺寸,或以一端法兰面定位。管道高度方向的尺寸 以标高的形式标注在立面或剖面图上。标高的两种基准:相对标高、海拔高度4242厂 内 道 路管 廊关于设备定位基准选择:4343设备管口及管道标高的标注设备管口及管道标高的标注(两种基准:相对标高、海拔高度)EL104.100EL100.700水平管口:管中心标高垂直管口:法兰面标高若标水平管非管中心标高则应在标高前注明。管底标高:BOP EL104.100 管顶标高:TOP EL104.100斜置管标注管口法兰中心点(工作点)标高104.100或4444 个别管道不需要绘制立面图表示时,可在平面图上该管道的中心
16、线上直接加注标高。单根管道:平面图上加注标高的方法:多根管道并排:标注管道组合号和标高:非90的弯管和非90 的支管连接,应标注角度。O4545在管道的哪些位置应标注管号?管道经过一个平面到另一个平面;管道直径或位置有变化;出现分支管道。4646 进出工段或两张图纸之间交接管道的始、终点处,应注明管号和来去何处,并在管道上注出交接图纸的图号。在两张图纸上都必须标注接续管道的定位尺寸。同一张图上不同视图中相交接的管道,也需注出管道编号及其接哪一张图,剖断的管道都注明来去何处。c)来向与去向管道在主项内交接的表示管道进出主项交接的表示4747管道的来向和去向4848d)介质流向一般将箭头绘在管中心
