MODF架布线操作指南.ppt

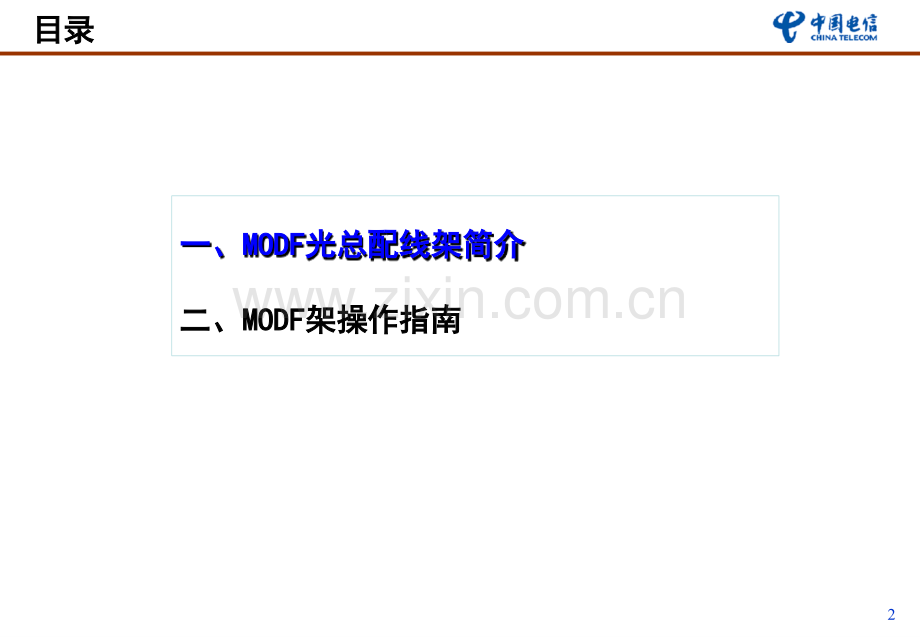

MODFMODF架布架布线操作指线操作指南南2 一、一、MODFMODF光总配线架简介光总配线架简介二、二、MODFMODF架操作指南架操作指南目录目录3 光总配线架（Main Optical fiber Distribution Frame,MODF）是具有直列和横列成端模块，直列侧连接外线光缆，横列侧连接光通信设备，可通过跳纤进行通信路由的分配连接；且具备水平、垂直、前后走纤通道，便于大容量跳纤维护管理扩容，具有链路测试端口的配线连接设备。光总配线架（MODF）主要用于机房内设备光缆与室外光缆的集中成端、连接调度和监控测量。华脉GPX167G型光总配线架一、一、MODFMODF光总配线架简介光总配线架简介4 一、一、MODFMODF光总配线架简介光总配线架简介目前传统ODF架、MODF架并存p现有的ODF主要是用于光通信设备之间的连接与配线，面向的主要是传输层，所以故障率也不高。而随着FTTH的实施，现有的铜缆网络将逐渐被光缆所代替，ODF也将面向接入层和真正的用户，取代目前的MDF，这样一来，线路故障和用户端设备故障的数量将会变得很大，给日常维护带来很大的压力。pMODF（光总配线架）的使用可以提供在线测试口，实现在线测试和集中测试，降低维护工作量；同时也方便跳线、操作、架间连接和线缆管理。p目前OLT局站新建的光纤物理网开始广泛使用MODF新技术大量使用，原有传统ODF架应用规模大，形成ODF架、MODF架并存的局面。5 一、一、MODFMODF光总配线架简介光总配线架简介使用使用MODFMODF技术时物理光纤与设备连接示意技术时物理光纤与设备连接示意直列直列横列横列6 p机架由光缆熔纤终端架与设备侧配线架组成，两者为两个独立的光纤配线架。主要由机架顶座、底座、骨架、光缆固定开剥单元、一体化单元和跳纤收容单元、72芯横列模块（成端/储纤）、水平走线槽及附件组成。p机架结构采用双面架结构，横、直列机架由若干个成端盘组成1个单元，在直列单元中间可适当分布水平通道。直列机架采用12芯熔配一体化托盘组成，横列机架可采用12芯熔配一体化托盘或72芯跳纤框组成。我省常用规格我省常用规格一、一、MODFMODF光总配线架简介光总配线架简介横列侧（设备侧）横列侧（设备侧）直列侧（线路侧）直列侧（线路侧）7 p MODF由连接外线光缆的直列侧、连接光通信设备的横列侧配线架组成，两者可以是相互独立的光纤配线架，也可以采用一体架结构。MODF主要由机架顶座、底座、骨架、门（需要时）、光缆固定开剥单元、直列模块和跳纤收容单元、横列模块、水平走线槽及附件等组成。MODF也可以采用熔配分离的方式，单独设立光纤熔纤架。pMODF机架可满足多个机架并架要求，方便水平走纤通道相互连接及跳纤走纤。机架可满足上进缆或下进缆，且外线缆和设备缆的布放区域相对独立，互不干扰，具有可兼容带状、束状光缆固定的光缆固定开剥装置。p机架高度分为2600mm、2200mm、2000mm三类。一、一、MODFMODF光总配线架简介光总配线架简介8 一、一、MODFMODF光总配线架简介光总配线架简介二、二、MODFMODF架操作指南架操作指南目录目录9 二、布线操作指南二、布线操作指南-图示图示10 二、布线操作指南二、布线操作指南-光缆操作光缆操作光缆加强芯固定位光缆加强芯固定位带状光缆带状光缆外护套开剥分纤位外护套开剥分纤位单芯光缆单芯光缆外护套开剥分纤位外护套开剥分纤位1、光缆外护套开剥后，加强芯需固定到相应位置，有塑套加强芯的需去除塑套。2、带状光缆需经分纤器把各松套管分开，由软管保护后进入熔纤盘。11 二、布线操作指南二、布线操作指南-熔纤操作熔纤操作光纤熔接位于光纤熔接位于一体化托盘内一体化托盘内1、光纤熔接时，注意进入一体化纤盘位置。2、在一体化托盘侧面标注光缆名称及纤号。标签标签12 二、布线操作指南二、布线操作指南-不同场景跳纤方法不同场景跳纤方法1、外线侧位于上部，设备侧位于下部2、外线侧位于中部，设备侧位于上部3、外线侧位于中部，设备侧位于中部4、外线侧位于上部，设备侧位于下部1 12 23 34 413 二、布线操作指南二、布线操作指南-不同场景跳纤方法不同场景跳纤方法5、外线侧位于下部，设备侧位于下部6、外线侧位于下部，设备侧位于上部5 56 614 集束跳纤计算集束跳纤计算根据光设备与MODF设备侧的实际间距（主要计算实际布线距离及集束尾纤所需容量，需要考虑后期覆盖及扩容需求），订做适应长度及容量的集束跳纤，主要目的是为了杜绝了因为布放跳纤时路由不合理或使用长度不合理的尾纤而造成机房跳纤杂乱无章的现象。二、布线操作指南二、布线操作指南-跳纤计算跳纤计算15 二、布线操作指南二、布线操作指南-跳纤计算跳纤计算2.62.6米机架跳纤速查表米机架跳纤速查表1：跳纤长度单位：米；2：外线侧直列72芯子框，从上往下数为1、2、3。12；3：内线侧横列96芯翻转单元板，从上往下数为1、2、3。8；4：隔架跳纤：每隔一架跳纤长度在原有基础上相应增加1米。16 二、布线操作指南二、布线操作指南-架内与跨架跳纤架内与跨架跳纤架内跳纤和跨架跳纤架内跳纤和跨架跳纤p机架的横列模块区安装有多层水平走线槽，以满足多个机架并架时的走纤。p架内跳纤应使用直径为2.0mm的软光纤，尾纤的弯曲半径应不小于40mm。p跳纤严禁使用活动连接器连接尾纤。（一）架内跳纤（一）架内跳纤p架内跳纤符合厂家提供的内部走线示意图，跳纤必须按照MODF走线槽的流向进行布线跳纤，在横列进行跳纤走线时必须将尾纤沿横列下方的走线框进行布放，确保整齐、规范。（二）跨架跳纤（二）跨架跳纤p跨架跳纤时所有跨架的尾纤必须经过跨架走线槽进行布放，不允许与经过MODF架的尾纤混放，在跨架处用扎带进行绑扎区分所属不同MODF架的尾纤束，方便实现分区管理功能。绑扎区分绑扎区分架内跳纤与跨架跳架内跳纤与跨架跳纤的区别纤的区别17 二、布线操作指南二、布线操作指南-跳纤存挂跳纤存挂跳纤存挂跳纤存挂pMODF架容量大，后期扩容、资源变动相对原先单面ODF架更多，保证MODF架内尾纤的清晰、可调，是方便后期局内光纤资源维护的关键。其中保证尾纤足够的预留长度尤为重要。p现存型号的MODF架在设计时均配置了侧面横列直列跳接尾纤的撘挂处，在实际操作时请按照规范进行MODF侧面过路撘挂，禁止按照以前的操作习惯在过路处进行缠绕、跨档缠绕。正确的横直列跳纤存挂布放，框位清晰，正确的横直列跳纤存挂布放，框位清晰，撘撘挂处无交叉缠绕。挂处无交叉缠绕。错误错误正确正确18 二、布线操作指南二、布线操作指南-注意事项注意事项需要注意的事项：需要注意的事项：pMODF架安装工程不能将其作为传统ODF架使用（现场存在横列设备侧闲置的情况），根据设备放置位置将分支缆要采用集束尾纤一次性布放到位。p集束尾纤尾部应有编号，方便在设备机架跨距较远、数量较多、跨楼层跳接时进行区分，方便后期维护操作。p架体应有完善的保护接地系统。并保证光缆金属加强芯及金属护套可靠接地。光缆中金属加强芯及金属护套分别与机架高压防护接地装置连接，连接线的截面积应不小于6mm2，接地处应有明显的接地标志；各机架高压防护接地装置单独接入机房总接地汇流排。pMODF横、直列及设备侧尾纤标签必须使用机打标签，标签信息包含详细的跳接信息及上联设备。p分公司应按照周期对MODF的规范操作情况进行检查，形成一项常态化工作，相关部门应有专人负责MODF架的维护管理，按照周期对局内MODF光资源进行核查记录。19 19 谢谢 谢谢 19
