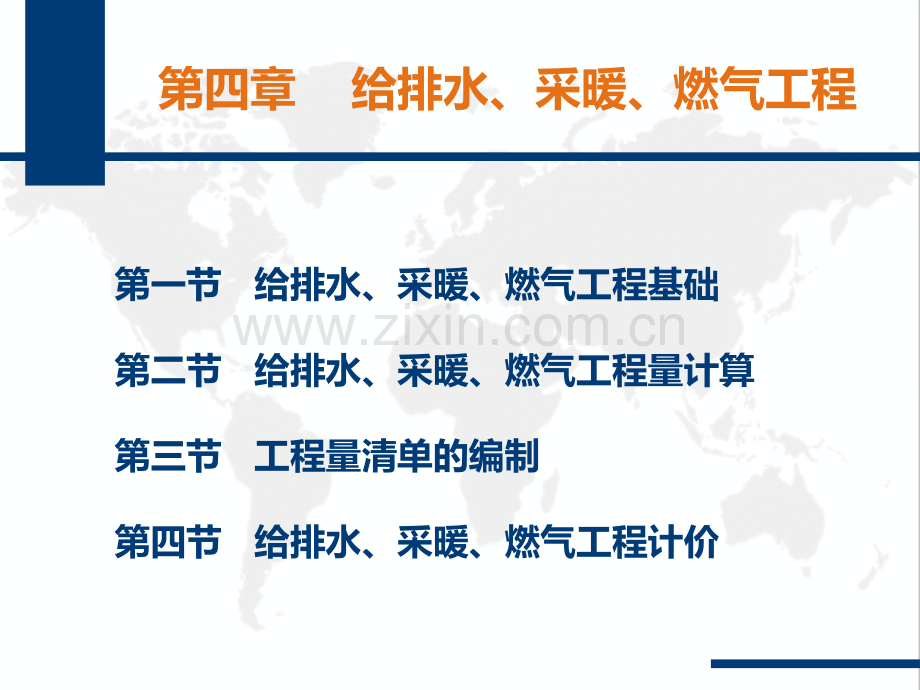

第四章 给排水、采暖、燃气工程第一节 给排水、采暖、燃气工程基础第二节 给排水、采暖、燃气工程量计算第三节 工程量清单的编制第四节 给排水、采暖、燃气工程计价第四章第一节 给排水、采暖、燃气工程基础1-给水管道2-水表节点3-配水装置（配水龙头）4-给水附件阀门5-增压水泵/气压罐6-贮水设备水池/水箱第四章第一节 给排水、采暖、燃气工程基础一、给水系统第四章第一节 给排水、采暖、燃气工程基础u给水管材1.管材的种类(1)焊接钢管 镀锌钢管 非镀锌钢管(2)铸铁管 性脆、重量大、耐腐蚀、价格低 (3)塑料管 重量轻、水流阻力小、运输方便常见的有：UPVC管/PE管/PP管/PB管/ABS管(4)钢塑复合管 质轻、耐腐、阻力小(5)铝塑复合管 耐压、耐热、可曲挠，美观(6)铜水管(7)不锈钢管第四章第一节 给排水、采暖、燃气工程基础2.管材的连接(1)钢管 螺纹连接、焊接、法兰连接(2)铸铁管 承插连接(3)塑料管 螺纹连接、法兰连接、热熔连接、粘接第四章第一节 给排水、采暖、燃气工程基础3.管道的布置与固定(1)敷设形式明装暗装(2)固定形式(a)管卡(b)托架(c)吊环第四章第一节 给排水、采暖、燃气工程基础u阀门1.截止阀2.闸阀3.蝶阀4.止回阀5.球阀6.减压阀7.排气阀第四章第一节 给排水、采暖、燃气工程基础u给水升压和贮水设备第四章第一节 给排水、采暖、燃气工程基础二、室内排水系统u组成部分卫生器具排水管道清通设备通气管道污废水的提升设备局部处理构筑物第四章第一节 给排水、采暖、燃气工程基础u排水管道组合类型1.单立管排水系统无通气管有通气的普通单立管特制配件单立管2.双立管排水系统排水立管通气立管3.三立管排水系统生活污水立管生活废水立管通气立管第四章第一节 给排水、采暖、燃气工程基础三、雨水排水系统图3-28 内排水系统(a)剖面图(b)平面图 第四章第四章第二节 给排水、采暖、燃气工程量计算u工程量单位长度(m)延长米，管道安装长度面积(m2)外围面积、净面积、展开面积体积(m3)如管道的保温绝热、设备基础重量(t)如金属构件、配件自然计量单位 台、组、个、只、系统、块等第四章第二节 给排水、采暖、燃气工程量计算u计算要点1.按定额顺序确定预算项目2.管线部分由进至出、从干到支、从低到高、先外后内3.设备及仪器、仪表等清点数目、与设备清单对照4.其它方式查表(重量)，计算(刷油面积)5.列表计算标注尺寸来源、管线标注方向计算工程名称_ 序号分项工程名称(或编号)计算公式(或说明)计量单位数量备注第四章第二节 给排水、采暖、燃气工程量计算u工程量计算第四章第二节 给排水、采暖、燃气工程量计算一、室内给水1.确定管道压力范围低压、中压2.管道安装根据管材种类、接口方式、管径大小、接口材料接口方式丝扣式、焊接式、法兰式、套接式等以轴线延长米长度计量注意管道变径的位置(三通处)3.管道不扣除阀门、管件的长度4.DN32mm以内的管道管卡及托钩不计，而32mm以外的管道支架则应按吨计算5.管道伸缩器按不同直径及形式以“个”计6.管道消毒、冲洗、试压，以“米”计量第四章第二节 给排水、采暖、燃气工程量计算二、室外给水1.范围是由室内外管道划分点至市政管道碰头点2.室外部分有管道、水池、水塔、阀门、水泵等3.室外工程量(1)确定管道材质、连接方式、接口材料(2)室外管道不分明敷、暗敷、埋地及架空(3)直径大于32mm时，其管道支架另列第四章第二节 给排水、采暖、燃气工程量计算三、室内排水1.管道以出墙至第一个排水检查井为界2.组成：卫生器具、排水管道、检查井等3.工程量计算：(1)室内下水管道采用铸铁管或塑料管(2)卫生器具下部的存水弯长度不计(3)地漏、水平清扫口的安装要计算第四章水卫器具配件定额包含情况(第八册)第四章第二节 给排水、采暖、燃气工程量计算四、室外排水1.界线：室外第一个排水井至市政排水检查井 2.组成：窨井、排水管、污水泵、净化装置、检查井等3.排水管道铸铁管、PE管、水泥管、钢筋混凝土管等 水泥管和钢筋混凝土管在土建工程内4.污水净化装置和泵站工程，不属于本册定额内容分别属于：工业管道,刷油、保温，机械设备，土建第四章图4-8 一层给水排水平面图第四章图4-9 二至四层给水排水平面图第四章图4-10 给水排水系统图序号分部分项工程名称及部位单位工程量计算式1镀锌钢管螺纹连接DN32 埋地m6.601.5+0.3+0.7+(4.2-0.3-0.052)+0.32镀锌钢管螺纹连接DN32m1.001.003镀锌钢管螺纹连接DN25m5.605.604镀锌钢管螺纹连接DN20m20.122.8+1.8-0.15-0.09-0.042+(4.2-0.3-0.0 4-0.75-0.25-0.01)45镀锌钢管螺纹连接DN15m6.72(4.2-2.85-0.03-0.04-0.6)+0.75+(0.04+0.18)+0.1346承接铸铁管水泥接口DN100 埋地 m5.65(1.0+0.15+0.3+3.0)+(0.3+0.3+0.6)7承接铸铁管水泥接口DN100m15.50(0.7+11.2)+(0.3+0.3+0.6)38承接铸铁管水泥接口DN75 埋地m4.451.0+0.15+0.3+3.09承接铸铁管水泥接口DN75m11.900.7+11.210承接铸铁管水泥接口DN50 埋地m3.50(0.32+0.3+1.8)+(0.3+0.5)11承接铸铁管水泥接口DN50m12.9(0.32+0.3+1.8)3+(0.3+0.5+0.6)3+0.612螺纹阀DN32只1113螺纹阀DN20只41414螺纹水表DN20只41415普通水龙头DN15个123416洗脸盆套41417坐式大便器套41418地漏DN50个1214+2419排水栓DN50组414第四章第三节 工程量清单的编制u一、分部分项工程量清单项目代码 12位 规范规定9位 后3位自己编 项目名称项目特征计量单位u二、措施项目清单u三、其它项目清单第四章表K.1 给排水、采暖、燃气管道(编码：031001)第四章表K.2 支架及其他(编码:031002)第三节 工程量清单的编制第四章K.3 管道附件(编码：031003)第四章分部分项工程量清单第四章措施项目清单第四章其他项目清单第四章第四节 给排水、采暖、燃气工程计价u一、定额套用u二、有关费用计取的规定u三、综合单价计算u四、工程计价第四章第四节 给排水、采暖、燃气工程计价一、定额套用套用定额第十册 给排水、采暖、燃气工程其它：1.工业管道、锅炉和泵类配管套工业管道工程2.埋地管道的土石方及砌筑套建筑与装饰工程计价表3.泵、风机等传动设备套机械设备安装4.压力表、温度计套自动化控制仪表安装5.管道与支架的除锈、刷油、绝热套刷油、防腐蚀绝热第四章第四节 给排水、采暖、燃气工程计价二、有关费用计取的规定u脚手架搭拆费 5%，人工费占25%u高层建筑增加费 建筑层数在6层或高度在20m以上 表4.9 高层建筑增加费表第四章第四节 给排水、采暖、燃气工程计价u超高费 给排水工程规定为3.6m超高增加费=超高部分定额人工费超高系数表4.10 超高增加费系数表u采暖工程系统调整费 15%，人工费占20%u空调水工程系统调试 13%，人工费占25%u设置于管道间、管廊内的管道及相关安装 人工费1.3u主体结构为现场浇注采用钢模施工的工程内外浇注的人工1.05，内浇外砌的人工1.03标高(m)3.683.6123.6163.620超高系数1.101.151.201.25第四章第四节 给排水、采暖、燃气工程计价三、综合单价计算1.根据清单项目套预算定额2.根据工程内容计算有关费用3.费用合计4.由合计值除以工程量综合单价第四章第四节 给排水、采暖、燃气工程计价u直接套用定额第四章第四节 给排水、采暖、燃气工程计价u注意：管道需消毒表4.11 室内给水管综合单价计算表第四章第四节 给排水、采暖、燃气工程计价u给水管道埋地某住宅单元给排水安装工程分部分项工程量清单综合单价计算表第四章第四节 给排水、采暖、燃气工程计价u铸铁管埋地表4.13 铸铁排水管综合单价计算表第四章第四节 给排水、采暖、燃气工程计价u安装内容与定额不符表4.14 水表安装综合单价计算第四章第四节 给排水、采暖、燃气工程计价表4.15 螺纹阀门水表定额第四章第四节 给排水、采暖、燃气工程计价u单价措施项目综合单价计算例题4.5某多层建筑给排水工程管道安装需进行搭脚手架施工，经计算管道安装分部分项工程费中人工费累计为2417.60元。请计算该单价措施项目脚手架搭拆的综合单价。第四章第四节 给排水、采暖、燃气工程计价解：根据题意，脚手架搭拆费，按分部分项工程费中相关人工费的5%计算，其中人工工资占25%，材料费占75%，机械费为零。则综合单价中：人工费=2417.605%25%=30.22元 材料费=2417.605%75%=90.67元 机械费=0元管理费和利润是以人工费为计算基价，乘以相关费率取得。由于本工程为多层建筑按三类工程计算，查表3-13安装工程企业管理费和利润取费表，得管理费费率为40%，利润费费率取14%。则综合单价中：管理费=30.2240%12.09元 利润=30.2214%4.23元综合单价=30.22+90.67+0+12.09+4.23 137.21元第四章第四节 给排水、采暖、燃气工程计价u表4.9 脚手架综合单价计算表序号定额编号工程内容单位数量其中：(元)小计人工费材料费机械费管理费 利润031301017001脚手架搭拆项 1.00 30.22 90.6712.09 4.23 137.21110-9300第十册脚手架搭拆增加人工费5%，其中人工费25%，材料费75%项 1.00 30.22 90.6712.09 4.23 137.21第四章第四节 给排水、采暖、燃气工程计价四、工程计价1.分部分项工程量清单计价2.措施项目清单计价单价措施项目费、总价措施项目费3.其它项目清单计价4.规费5.税金第四章表4.17 分部分项工程量清单计价表第四章u措施项目清单计价第四节 给排水、采暖、燃气工程计价第四章第四节 给排水、采暖、燃气工程计价u其他项目清单计价第四章第四节 给排水、采暖、燃气工程计价u规费与税金第四章第四节 给排水、采暖、燃气工程计价u汇总表感谢聆听！
