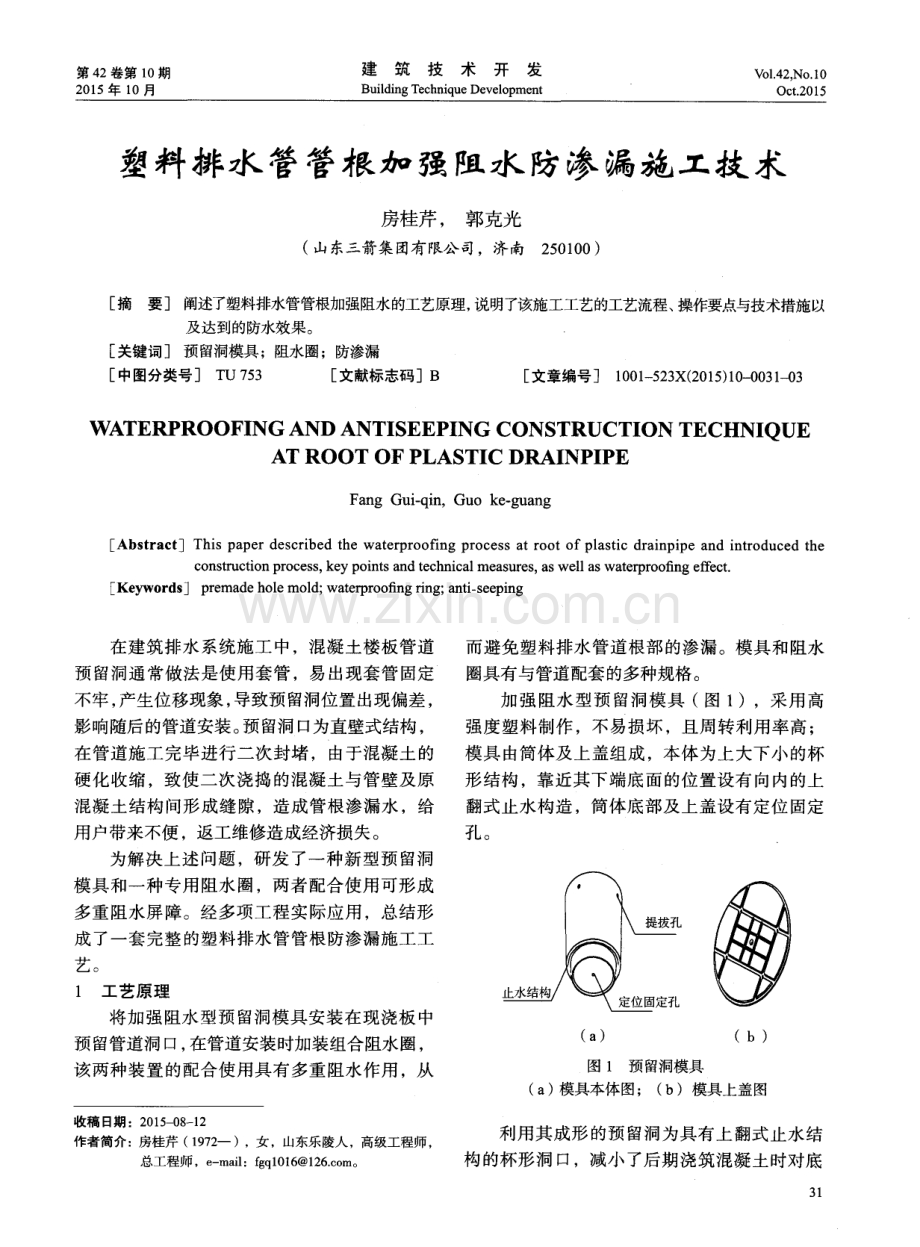

第 4 2卷第 1 0期 2 0 1 5年 l O月 建筑技术开发 Bu i l di n g Te c h n i q u e De ve l o p me n t Vo1 42 ， NO 1 0 Oc t 2 01 5 塑料排水管管根加强阻水 防渗漏施工技术 房桂芹 ， 郭克光 ( 山东三箭集团有限公司，济南2 5 0 1 0 0 ) 摘要 阐述了塑料排水管管根加强阻水的工艺原理， 说明了该施工工艺的工艺流程、 操作要点与技术措施以 及达到的防水效果 。 关键词 预留洞模具；阻水圈；防渗漏 中图分类号 T U 7 5 3 文献标志码 B 文章编号 1 0 0 1 5 2 3 X( 2 0 1 5 ) 1 0 - 0 0 3 1 - - 0 3 、 7I ，A TE RP RooF I NG AND ANT I S E EP I NG CoNS T RUCT I oN T E CHNI QUE AT RooT oF PLASTI C DRAI NPI PE F a n g Gu i q i n ，Gu o k e g u a n g E Ab s t r a c t T h i s p a p e r d e s c r i b e d t h e wa t e r p r o o fin g p r o c e s s a t r o o t o f p l a s t i c d r a i n p i p e a n d i n t r o d u c e d t h e c o n s t r u c t i o n p r o c e s s ， k e y p o i n t s a n d t e c h ni c a l me a s u r e s ， a s we l l a s wa t e r p r o o fi n g e ffe c t E Ke y wo r d s p r e ma d e h o l e mo l d ； wa t e rpr o o fi n g r i n g ； a n t i s e e p i n g 在建筑排水系统施工 中，混凝土楼板管道 预 留洞通常做法是使用套管 ，易出现套管固定 不牢， 产生位移现象 ， 导致预留洞位置出现偏差 ， 影响随后的管道安装。 预留洞 口为直壁式结构 ， 在管道施工完毕进行二次封堵 ，由于混凝土的 硬化收缩 ，致使二次浇捣的混凝土与管壁及原 混凝土结构间形成缝隙 ，造成管根渗漏水，给 用户带来不便 ，返工维修造成经济损失。 为解决上述 问题，研发 了一种新型预 留洞 模具和一种专用阻水圈，两者配合使用可形成 多重阻水屏 障。经多项工程实际应用 ，总结形 成了一套完整的塑料排水管管根防渗漏施工工 艺 。 1 工艺原理 将加强阻水型预留洞模具安装在现浇板中 预留管道洞 口， 在管道安装时加装组合阻水圈， 该两种装置 的配合使用具有多重阻水作用 ，从 收稿 日期 ：2 0 1 5 - 0 8 1 2 作者简介 ：房桂芹 ( 1 9 7 2 一 )，女，山东乐陵人，高级工程师 ， 总工程师 ，e m a i l ：f g q 1 0 1 6 1 2 6 t o m。 而避免塑料排水管道根部的渗漏。模具和阻水 圈具有与管道配套的多种规格。 加强 阻水型预 留洞模具 ( 图 1 )，采用 高 强度塑料制作 ，不易损坏，且周转利用率高 ； 模具 由简体及上盖组成 ，本体为上大下小的杯 形结构，靠近其下端底面的位置设有 向内的上 翻式止水构造 ，筒体底部及上盖设有定位 固定 孔 。 ( a) (b) 图 1 预 留洞模具 ( a ) 模具本体图； ( b)模具上盖图 利用其成形的预留洞为具有上翻式止水结 构的杯形洞 口，减小了后期浇筑混凝土时对底 第 1 0 期 房桂芹，等 ：塑料排水管管根加强阻水防渗漏施工技术 第 4 2卷 模的作用力，并增大了混凝土的接合面积 ，延 长 了渗水路径 ，从而加强了防水效果。模具安 装利用定位螺栓固定 ，避免浇筑混凝土时因振 动造成的位置偏移 ， 提高了预留洞的定位精度。 阻水圈为两段组合式 ，组合面为 4 5 。斜形 结合面，克服了因 P V C管制造公差而造成阻水 圈与管道粘结不紧密的弊端 ；其特有的锯齿形 面增大了与混凝土的结合面积。 加强止水型预留洞模具与组合式阻水 圈配 合使用 ，提高了塑料排水管根部 的抗渗性 ，实 现了管根零渗漏的目标。 2工艺流 程 测量放线 预留洞模具安装一混凝土浇筑 一模具拔出一洞 口清理一装设阻水圈一管道安 装 混凝土二次浇筑一围水试验。 3 操作要点 3 1 预 留 洞 施 工 ( 1 ) 测量放线。根据设计图纸 ，确定安装 管道的规格、数量 以及各管道 的布设位置，在 楼板模板上测设 出管道的布设位置 ，并准确地 画出定位十字线。 ( 2)安 装 模 具。在 定 位 十字 线 上钻 出 1 2 mm的孔 ，将预 留洞模具及上盖套在定位螺 栓上 ，将螺栓 的钩头一端穿过模板 ，扶正模具 后拧紧固定螺母。 ( 3 )浇筑混凝土。采用泵送设备进行混凝 土浇筑 ，注意振动棒不要触及模具 ，以免造成 破损。 ( 4 ) 拔出模具。 待混凝土强度达到 1 2 MP a 后 ， 利用钢筋穿人提拔孔 ， 略加旋转将模具拔出， 以备后用。 ( 5 )洞 口清理。将杂物清理干净 ，并用钢 丝刷将预留洞 内壁浮浆刷除 ( 图 2 )。 3 2 装设 阻水 圈 ( 1 ) 涂刷溶剂前 ，应先用砂纸将粘结表面 打毛 ，用干布将粘结表面擦净 ，表面不得沾有 尘埃 、水迹及油污，当表面沾有油污时 ，应用 棉纱蘸丙酮等清洁剂擦拭干净。 ( 2)将胶粘剂涂 在管道、阻水 圈内侧及 4 5 。交接面上 ，涂刷动作应迅速 ，确保胶粘剂 3 2 监板 ( b) 合 孔 ( d) 现浇 昆凝土楼 板 楼板 模板 ( e) 图 2 预 留洞施工过程示意 ( a ) 定位、紧固螺栓安装图； ( b ) 模具安装； ( c )浇筑混凝土； ( d ) 模具拆除； ( e ) 预 留洞成型 涂抹均匀 ，不得漏涂或涂抹过厚。 ( 3 ) 涂刷胶粘剂后 ， 应在 2 0 s 内完成粘结， 若操作过程 中胶粘剂变干结硬，应清除后重新 涂刷。 ( 4)粘结完毕 ，应立即将多余胶粘剂用棉 纱或干布蘸清洁剂擦拭干净 ，并根据胶粘剂性 能静置至接 口固化为止 ，冬季施工时 固化 时间 应适当延长 ( 图 3 )。 组合 叫 I l 组 畲 式 止 环 I I I 粘合面 I J ( b) 图 3 组合式阻水圈安装示意 ( a ) 安装前 ； ( b )安装后 第 4 2卷 房桂芹，等：塑料排水管管根加强阻水防渗漏施工技术 第 1 0期 3 3 管道安装 ( 1 ) 待胶粘剂固化后 ，将管道穿人楼板预 留洞内，要保证阻水圈位置在预留洞的止水台 以 上 。 ( 2) 管道长度应根据实测并结合连接件的 尺寸逐层确定 。 ( 3) 安装立管时，一定要注意将三通 口的 方 向对准横托管方向，以免在安装横托管时 由 于三通 口的偏斜影响安装质量。 3 4混凝 土二 次封 堵 ( 1 )支设底模 ，底模与排水管壁尽量不 留 缝隙。 ( 2)预 留洞 口内周边混凝 土浇水充 分湿 润后 ，用 1 ： 1 素水泥浆将洞 口周边涂抹均匀 ， 然后用比原结构高一强度等级的微膨胀混凝土 插捣密实、抹平 、压光 ，并及时对混凝土进行 养护 ( 图 4)。 图 4 管道及阻水圈安装效果 3 5 围水 试 验 对管根进行蓄水试验不少于 2 4 h ，若有渗 漏现象 ，可对其进行 防渗补救，2 4 h后再次进 行蓄水试验 ，直至无渗漏。 4 质量控制 4 1 质量控 制标 准 依 据山东省 D B J 1 4 0 3 2 -2 0 0 4 建筑工程 施工工艺规程 及 G B 5 0 2 4 2 2 0 0 2 建筑给排 水及采暖工程施工质量验收规范 要求 ，管道 安装每 m垂直度偏差不 大于 2 m m；全长不大 于 1 5 mm。管道预 留孔洞 的位置、尺寸 、标高 符合设计和施工规范要求，预留孑 L 、预留管的 中心线位移允许偏差为 1 5 mm， 其 内部尺寸允许 偏差为 + 5 mm。 4 2 质 量控制措施 ( 1 ) 施工前必须把土建施工图与安装施工 图对照 ，核对各轴线及平面图布置是否一致。 ( 2) 在预埋前对工人进行技术交底 ，确定 管道 、设备 、器具的型号 、规格，以便确定其 预留孔洞的位置和尺寸。 ( 3 )做好预 留预埋 隐蔽工程检查验 收工 作 ， 严格执行三检制度 ， 通过 自检、 互检 、 专检。 ( 4) 混凝土浇筑时派专人看管 ，并在混凝 土终凝前再次校核孔洞位置 ，以保证预留孔洞 不发生位移。 ( 5 ) 管道安装前应先做样板，待验收合格 后 ，再行展开施工。 5 安全文明措施 ( 1 ) 胶粘剂及清洁剂的瓶盖应随用随开 ， 不用时应随即盖紧，严禁非操作人员使用。 ( 2)胶粘剂及丙酮等 清洁剂均属 易燃 物 品，在存放 、运输 和使用时 ，必须远离火源 、 热源和电源 ，粘结安装塑料管道操作间应严禁 明火 。存放处理应安全可靠 ，阴凉干燥 。 ( 3 )塑料管道粘结时，操作人员应站于上 风处 ，佩戴防护手套 、防护眼镜和 口罩等，避 免皮肤 、眼睛与胶粘剂直接接触。 ( 4)管道安装就位后 ，应及时进行堵洞 ， 避免洞内掉落工具或杂物伤人。 ( 5 )施工完成后 ，及时清理现场，做到工 完料净场清。 ( 6 )预留洞模具达到周转次数后，须将废 旧模具单独分类存放，以利 回收。 ( 7 )用完的胶粘剂及清洁剂容器应及时组 织回收，且须单独存放 ，妥善处理。 参考文献 1 】 陈海龙， 王晋昶， 朱晓雨 超深临水基础防渗漏施工技术 J _ 建 筑技 术，2 0 1 2 ， 4 3 ( 1 1 ) 2 马南湘 抗裂防渗合成纤维楼屋面结构工法与工程施工管理应 用 建筑技 术 ， 2 0 1 2 ， 4 3 ( 2 )
