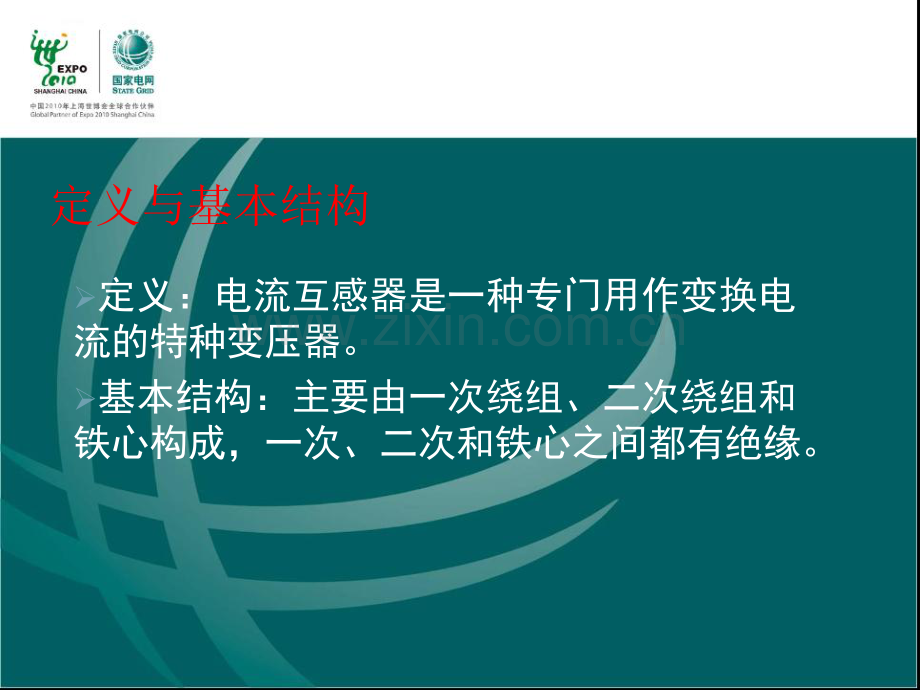

电流互感器的简单讲解定义与基本结构定义：电流互感器是一种专门用作变换电流的特种变压器。基本结构：主要由一次绕组、二次绕组和铁心构成，一次、二次和铁心之间都有绝缘。电流互感器，一般N1N2，可见电流互流感器为一“变流”器，基本原理与变压器相同，工作状况接近于变压器短路状态，原边符号为P1、P2，副边符号为S1、S2。互感器的原边串接入主线路，被测电流为I1，原边匝数为N1，副边接内阻很小的电流表或功率表的电流线圈，副边电流为I2，副边匝数为N2。电流互感器的原理原理图一次接线图的符号二次接线图的符号额定电流比：额定一次电流与额定二次电流之比。公式：实际电流比：实际一次电流与实际二次电流之比。公式：注：由于电流互感器存在误差，额定电流比与实际电流比是不相等的。基本术语额定容量（额定输出）：指电流互感器在额定电流和额定负载下运行时二次所输出的容量，容量的单位为伏安（VA）准确级：对电流互感器给定的等级。互感器在规定使用条件下的误差应在规定的限值内。0.2S-S表示特殊用途的测量用电流互感器，精度等级0.2，表示在电流为额定电流时，互感器测得的电流与实际电流的误差为0.2%0.5-精度等级0.5，测量用电流互感器，表示在电流为额定电流时，互感器测得的电流与实际电流的误差为0.5%10P10-保护用电流互感器。当一次流过短路电流达到额定电流10倍时，其互感器的复合误差为小于10%电流互感器的铭牌电流互感器的端子标志此课件下载可自行编辑修改，仅供参考！此课件下载可自行编辑修改，仅供参考！感谢您的支持，我们努力做得更好！谢谢感谢您的支持，我们努力做得更好！谢谢
