全厂停电及倒送厂用电资料.ppt

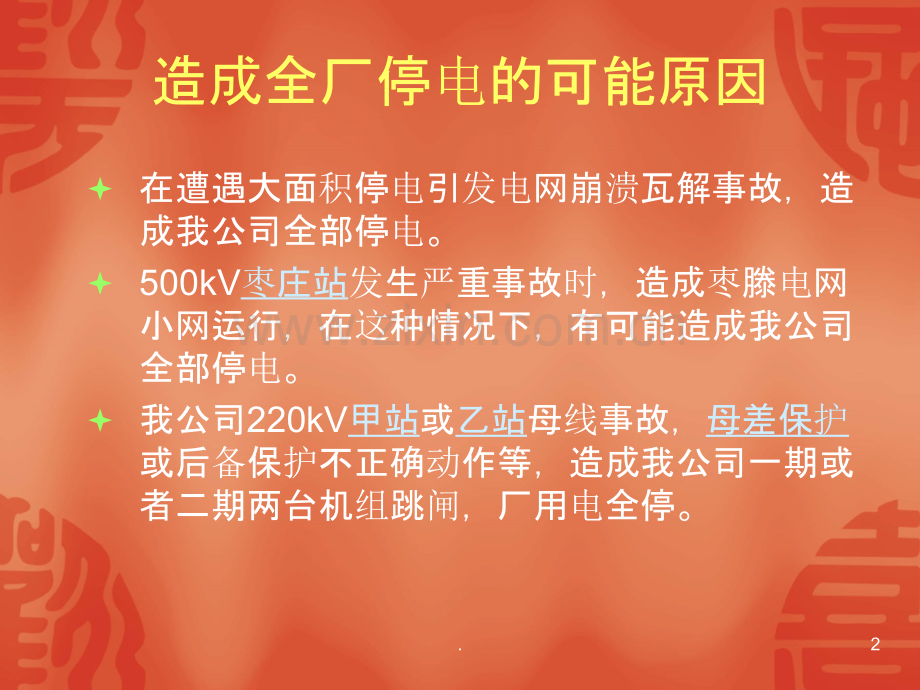

全厂停全厂停电电事故及倒送厂用事故及倒送厂用电电造成全厂停电的可能原因跳机后的处理倒送厂用电源厂用电源恢复后的处理1.造成全厂停电的可能原因 在遭遇大面积停电引发电网崩溃瓦解事故，造成我公司全部停电。500kV枣庄站发生严重事故时，造成枣滕电网小网运行，在这种情况下，有可能造成我公司全部停电。我公司220kV甲站或乙站母线事故，母差保护或后备保护不正确动作等，造成我公司一期或者二期两台机组跳闸，厂用电全停。2.造成全厂停电的可能原因220kV全接线运行，任一条线路故障，开关拒动，失灵保护动作，造成一期或者二期两台机组跳闸，厂用电全停。二期400V水工A、B段电源故障，如短时间内不能恢复供电，因工业冷却水无法恢复而中断将造成两台机组跳闸；一期400V公用A、B段电源故障，气控气源压力降低，紧急停止两台机组运行；外部供水中断，工业水中断，造成全公司停机。3.跳机后的处理在全厂停电事故中，在进行保证机组安全停机操作的同时，还应该尽快进行从系统倒送厂用电操作。注意防止机炉热量、工质的流失，注意关闭吸送风机风门、挡板，暂时关闭管道疏水。为保证机组安全停机和尽快恢复。这期间有以下几点应该引起大家重视。4.跳机后的处理在确定全厂停电事故跳机后，首先要保证厂用直流电源的正常，停止次要负荷的运行，尽量延缓进入全黑状态的时间。二期要检查柴油发电机组自启动运行，检查事故保安电源切换正常后，确定保安段三轮负载投入正常。5.跳机后的处理事故停机后，首先应该立即检查主机、小机直流油泵投入运行，油压正常。主机转子静止后如不能投入连续盘车，应每半小时转动180度。#3、4机组做为氢冷机组，氢气泄漏是很危险的。所以事故跳机后，必须保证氢气密封油系统的继续运行，需要检查直流密封油泵运行正常，确定氢气压力、密封油及氢油压差的正常。防止氢气泄漏。6.跳机后的处理预热器保持手动盘车保安电源恢复后机炉按照事故停机原则继续进行处理，尤其要注意顶轴油泵、预热器和停机冷却水泵运行正常，将各直流油泵切回交流油泵运行。7.跳机后的处理(相关)根据估算一期直流蓄电池在带大机直流油泵100A、UPS(按100KW/450A)可支撑2.3h，二期带大机直流油泵158A，空侧油泵17KW/92A，氢侧油泵5.5KW/30A、UPS(按50KW/220A)可支撑2h。因此要尽量减少次要负荷容量，以延长直流系统支撑时间（我们公司向调度上报的黑启动最大临界时间均为2h）。8.倒送厂用电源（一期）根据事故象征，判断故障性质，隔离故障点。联系地调、市调对#01高备变送电，检查恢复6kV母线送电（送电前必须检查所有动力开关在断开位置）。恢复400V母线送电，（优先送公用变、低厂变、水工变、化水变）。400V母线送电后，尽快恢复浮充机、工业水泵、空压机运行。逐步恢复其它电源的正常方式。9.倒送厂用电源（二期）根据事故象征，判断故障性质，隔离故障点。联系地调根据220kV线路情况用新枣线213开关或新枣线214开关对二期220kV升压站、母线充电，尽快恢复220kV母线送电。单母线充电正常后，立即合上母联220开关对另一母线充电（注意投入（注意投入充充电电保保护护，充，充电电正常后解除）。正常后解除）。恢复#02高备变送电。10.倒送厂用电源（二期）恢复6kV母线送电（送电前必须检查所有动力开关在断开位置）。恢复400V母线送电，（优先送低厂变、公用变、水工变）尽快恢复直流充电器运行。400V送电后，首先将首先将400V保安保安电电源切回正源切回正常运行方式常运行方式。逐步恢复其它电源的正常方式。11.厂用电源恢复后的处理厂用电源恢复后的处理根据现场情况和轻重缓急区别处理。个人认为首先恢复工业水系统、压缩空气系统，然后投运循环水、凝结水等系统运行，逐步进行机组启动操作直至恢复。12.全厂停全厂停电电事故及倒送厂用事故及倒送厂用电电谢谢大家13.
