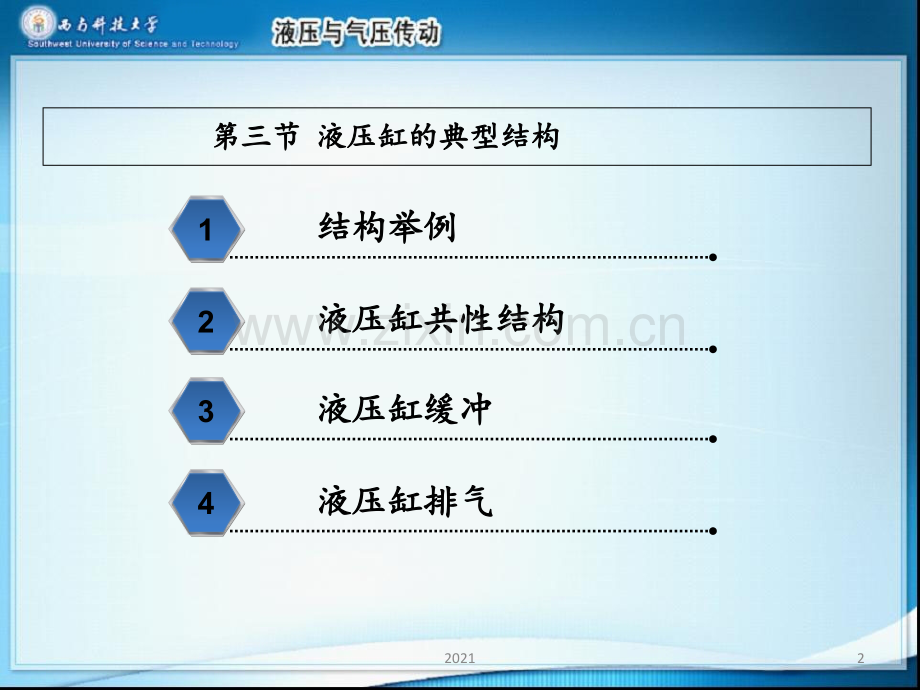

主讲老师:臧红彬第三节12021 第三节第三节 液压缸的典型结构液压缸的典型结构结构举例结构举例1液压缸共性结构液压缸共性结构2液压缸缓冲液压缸缓冲3液压缸排气液压缸排气422021结构举例结构举例 缸体组件 包括缸筒、缸盖、缸底等零件 活塞组件 包括活塞与活塞杆等零件 密封装置 活塞与缸筒、活塞杆与缸盖的密封 缓冲装置 排气装置1螺钉 2缸底 3弹簧卡圈 4挡环 5卡环（由2个半圆组成）6密封圈 7挡圈 8活塞 9支承环 10活塞与活塞杆之间的密封圈 11缸筒 12活塞杆 13导向套 14导向套和缸筒之间的密封圈 15端盖 16导向套和活塞杆之间的密封圈 17挡圈 18锁紧螺钉 19防尘圈 20锁紧螺母 21耳环 22耳环衬套圈 第三节第三节 液压缸的典型结构液压缸的典型结构32021活塞与活塞杆连接活塞与活塞杆连接液压缸共性结构液压缸共性结构缸体与缸盖连接缸体与缸盖连接常见连接方式有法兰连接式、半环连接式、螺纹连接式、拉杆连接式、焊接式连接等 常见的有一体式、锥销式连接外、还有螺纹式连接和半环式连接等多种型式 42021液压缸缓冲液压缸缓冲间隙缓冲间隙缓冲可调缓冲可调缓冲卸载缓冲卸载缓冲52021液压缸缓冲液压缸缓冲62021液压缸排气液压缸排气排气阀排气、排气塞排气、进出油口排气排气阀排气、排气塞排气、进出油口排气7202182021
