滚动轴承代号.ppt

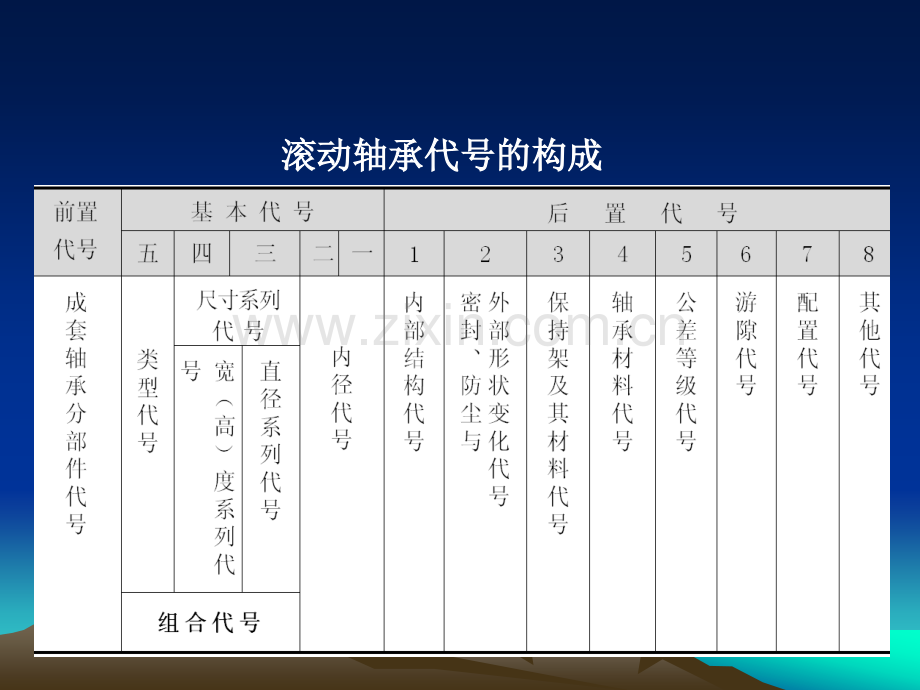

滚动轴承的代号 不同尺寸 带防尘盖结构 滚动轴承代号的构成滚动轴承代号的构成（1）基本代号 表示轴承的基本类型、结构和尺寸。l 轴承类型代号l 尺寸系列代号l 内径代号 l 轴承类型代号l 尺寸系列代号 宽（高）度系列代号：宽（高）度系列代号：表示内、外径相同而宽（高）度不同的轴承系列。直径系列代号：直径系列代号：表示内径相同而具有不同外径的轴承系列。由两位数字组成，前一位数字前一位数字为宽（高）度系列代号，后一位数字后一位数字为直径系列代号。宽度系列示意图 对于向心轴承用宽度系列代号，代号有8、0、1、2、3、4、5和6，宽度尺寸依次递增；对于推力轴承用高度系列代号，代号有7、9、1和2，高度尺寸依次递增。直径系列示意图 直径系列代号有7、8、9、0、1、2、3、4和5，其外径尺寸按序由小到大排列。在轴承代号中，轴承类型代号和尺寸系在轴承代号中，轴承类型代号和尺寸系列代号以组合代号的形式表达。列代号以组合代号的形式表达。在组合代号中，轴承类型代号在组合代号中，轴承类型代号“0”省省略不表示；除略不表示；除3类轴承外，尺寸系列代号中类轴承外，尺寸系列代号中的宽度系列代号的宽度系列代号“0”省略不表示。省略不表示。l 内径代号 一般由两位数字表示，并紧接在尺寸系列代号之后标写。内径内径d10 mm的滚动轴承内径代号的滚动轴承内径代号（2）前置代号和后置代号 轴承代号的补充，只有在轴承的结构形状、尺寸、公差、技术要求等有所改变时才使用，一般情况下可部分或全部省略，其详细内容请查阅机械设计手册中相关标准规定。（3）滚动轴承代号示例 练习练习练习练习l解释下列轴承代号的含义：（1）6106 （2）3206 （3）7306B/P6（3）N1306/C2 本节结束、谢谢大家
