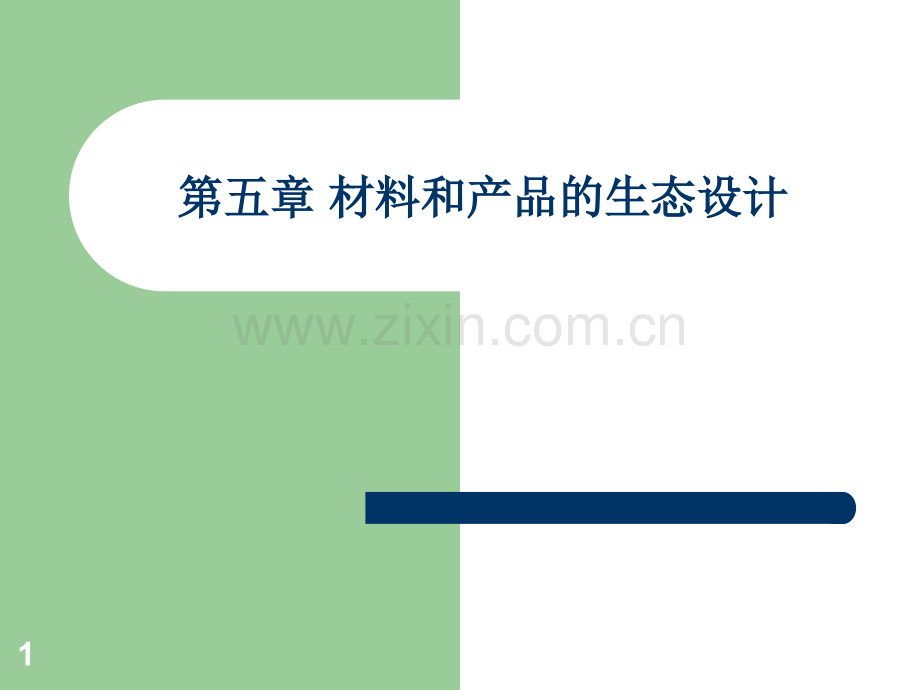

第五章-材料和产品的生态设计.ppt

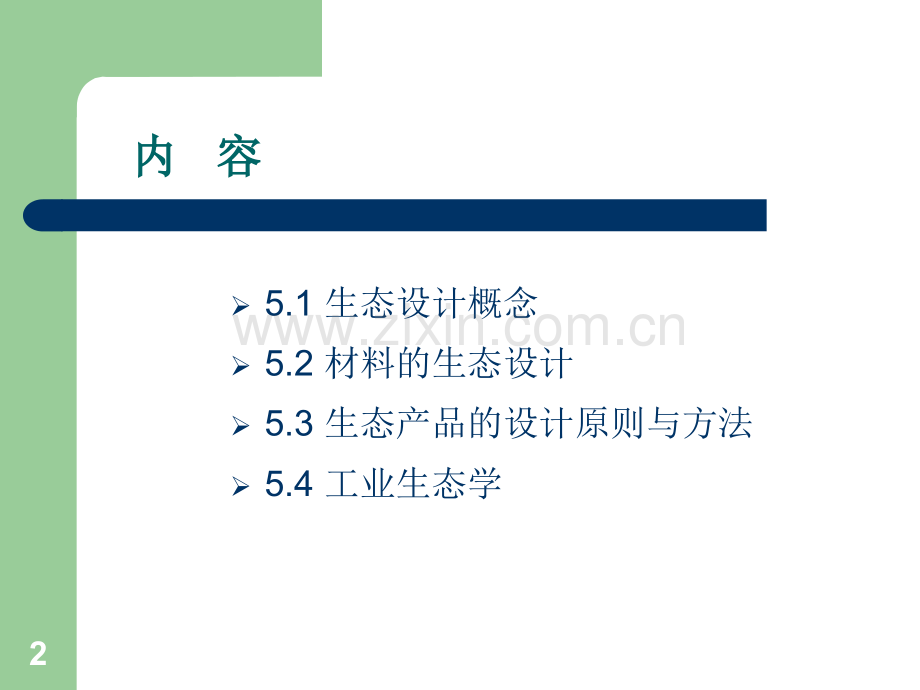

第五章第五章 材料和产品的生态设计材料和产品的生态设计12内内 容容5.1 生态设计概念5.2 材料的生态设计5.3 生态产品的设计原则与方法5.4 工业生态学3人类现已使用了三分之一以上的自然资源或自然恩惠。引起资源枯竭的原因，除大量开采、无限度使用外，资源的回收利用率低是另一重要原因。随着人们对地球环境意识的提高，现在的工厂防止公害的措施已由排放口处理或控制，转到污染源头的控制。4表5-1 几类机电产品中所含的稀有金属表5-2 某些重要金属的全球储藏量5 提高环境效益的策略有以下3条：防止污染、废弃物减量、绿色生产、绿色技术；生态环境设计；再利用与再生（循环式）。有研究者认为，生态设计应包括和两条。6图5-1 现代设计内容及目标示意图75.1 生态设计概论生态设计概论一、生态设计的基本概念 生态设计（Eco-design，ED）是指在材料和产品的设计中将保护生态、人类健康和安全的意识有机地融入其中的设计方法，故又称为生命周期工程设计（Life Cycle Engineering Design，LCED）、绿色设计（Green Design，CD），或为环境而设计（Design for Environment，DFE）。8 生生态态设设计计目目标标主主要要考考虑虑4 4个个要要素素，即即先先进进性性、经济性、协调性和舒适性。经济性、协调性和舒适性。先先进进性性：是是指指要要充充分分发发挥挥材材料料的的优优异异性性能能，满足各行各业对材料产品的要求；满足各行各业对材料产品的要求；经经济济性性：即即考考虑虑材材料料产产品品的的成成本本，能能够够保保证制造商的利润，维持经济活动的运转；证制造商的利润，维持经济活动的运转；协协调调性性：就就是是要要保保证证在在材材料料的的生生产产和和使使用用过过程程中中与与环环境境尽尽可可能能协协调调，维维持持生生物物圈圈循循环环过过程的平衡；程的平衡；舒舒适适性性：是是指指材材料料产产品品能能够够提提高高生生活活质质量量，使人类生活环境更加舒适。使人类生活环境更加舒适。9 生态设计是面向产品的整个生命周期，是“从摇篮到再生”的系统设计，是从根本上防止环境污染、节约资源和能源的一种重要的系统过程。10二、生态设计的基本原则 生态设计就是“设计+LCA”图5-3 生态设计的概念11生态设计产品的综合价值指标 PerformanceCostImpact排除C环境效率排除I性能最好，成本最低12三、生态设计方法 产品设计时就要充分兼顾其性能、质量、成本与环境协调性1设计要点 生态设计的准则与目标是：（1）减少拆卸工作量（2）可预见性（3）易于处理（4）易于分离（5）减少多样性 13 产品设计总的要求是统一化、简化、省能、协调化，使产品低熵化，缩小不可逆过程，改进无序状态。具体要求如下：（1）选择对环境影响小的原材料（2）部件：产品是由相同或不同材质的部件组成（3）产品：不同产品的生态设计要求侧重不同 142生态设计方法与过程从时间轴向分类如下：1）初步设计（概念设计）。2）详细设计（基本设计）。3）生产设计。从空间轴向分类如下：1）材料设计。2）功能设计。3）外观设计。15根据不同要求，生态设计有两种类型：（1）现有材料生态化的再设计（2）新型生态材料的生态设计 生态设计方法主要有系统设计、模块化设计、公理化设计、虚拟拆卸设计、长寿命设计及再生设计等 16 从生产和使用的角度看，有关材料再生设计的内容主要有四个方面：一是对某种废弃物的直接再利用；二是对某些零部件的回收再利用；三是将某种废弃物作为原料再利用；四是有关材料生产过程中的能源回收再利用。174.2 材料的生态设计一、金属材料生态设计 要求建立3个基本概念：减少合金元素而保持高性能；以调整显微组织作为加入合金元素的替代方法来获得所需性能；再生过程中易于分离和无二次污染。18合金系中组元越少，合金的再生循环性能越好 超级通用合金和简单合金的概念就是使用合金元素种类最少，且能满足各种用途要求的标准合金系 组元组成简单的合金系 固溶体合金一、金属材料生态设计19 可通过改变成分配比在大范围内改变性能的合金系主要有以下几种：（1）FeCrNi钢 通过改变Fe、Cr和Ni的相对含量，可以生产出从铁素体钢到不锈钢的一系列钢种，其组织和性能可以在很大范围内发生变化。（2）Ti合金 改变Ti、Al和V的相对含量，可使合金的组织与性能发生很大的变化（3）Cr-Mo钢 高温蠕变强度主要和铁素体基体中的置换溶质元素Cr、Mo的固溶量成正比，与碳的固溶度成反比。而碳化物的沉淀强化作用与置换元素的固溶强化作用相比，对整个断裂寿命的影响很小。20简单合金在成分设计上应有以下特点：简单合金在成分设计上应有以下特点：合合金金组组元元、规规格格简简单单，再再生生循循环环过过程程中易于分选；中易于分选；原原则则上上不不添添加加现现在在尚尚不不能能精精炼炼脱脱除除的的元素。元素。尽尽量量不不使使用用环环境境协协调调性性不不好好的的合合金金元元素。素。21研制简单合金时应遵循以下两原则：研制简单合金时应遵循以下两原则：在维持合金高性能的前提下，尽量减少合金在维持合金高性能的前提下，尽量减少合金组元数；组元数；获取合金高性能时，以控制显微组织作为加获取合金高性能时，以控制显微组织作为加入合金元素的替代方法。入合金元素的替代方法。Fe-C-Si-Mn系低合金钢可以获得在大范围内变系低合金钢可以获得在大范围内变化的力学性能，从而满足不同用途时的材料性化的力学性能，从而满足不同用途时的材料性能要求。能要求。22现代材料进行环境协调性设计，一般包括：1）强度（也包括疲劳强度等），韧性，高比强度（先进性）。2）简单组成，易解体结构（环境协调性）。3）功能兼容，多功能性（舒适性）。23材料再生循环过程中的杂质分离技术和杂质无害化技术材料再生循环过程中的杂质分离技术和杂质无害化技术 1）钢铁的杂质分离技术和杂质无害化技术 钢材种类十分繁杂，含有多种合金元素（如Si、Mn、Cr、Mo、Ni、Cu、V、Ti、Zr等）。大量金属制品还含有金属涂层（如Sn、Zn）和非金属涂层（如油漆、塑料等），加上回收过程中不可避免地混入的其他材料，使得回收废钢铁化学成分复杂、品质低劣，用来生产新材料必然导致材料性能的劣化。24 钢中杂质元素的去除主要是通过氧化反应进行。这就是说与氧的亲和力比铁大的元素几乎都可以从钢水中除去，而比铁更难以氧化的元素则几乎全部残存于钢水中。因此，废钢中的杂质（合金）元素可以分为以下几种类型：几乎全部残存于钢水中的元素，如Cu、Ni、Sn、Mo、Co、W、As、Sb；不能完全除去的元素，如Cr、Mn、P、S；从钢水中几乎可以全部除去的元素，如Si、Al、V、Zr、B等。25应该大力研究和开发以下冶金技术：针对含有不能去除元素废钢的炼钢技术和精炼技术再生循环钢中杂质无害化技术钢材的可再生循环设计技术废钢铁再生循环过程中的分离与分选技术262）铝材的杂质分离技术和杂质无害化技术 铝及铝合金是产品和消费量仅次于钢铁的金属材料。铝材又是生产过程中环境负荷最大的金属材料之一。使用再生铝的最大障碍是再生铝的性能较差。废铝中的有害杂质通常为Fe、Cu、Zn、Ni、Ti等，其中铁是最重要的有害元素。目前在Al-Si合金中进行的杂质无害化技术的研究主要表现在以下两方面：第一，改善含铁杂质再生铝合金的力学性能。第二，改善含铁杂质铝合金的耐腐蚀性能。273）铜再生循环的现状 铜产量的40%用于制造电线。电线采用烧线处理法、解体处理法、粉碎处理法对涂层材料和铜导体进行分离分选，铜经压块或破碎后被再生利用。用于电线制造的废铜比率约为10%，这是因为电线需具备高电导率及热处理后具有稳定的特性，必须使用高纯废铜才行，因此大部分回收电线被用作黄铜合金的原料或冶炼铜锭的原料。正确掌握废电线的再生率是困难的，电力、通信行业的废电线比较集中，再生率比较高，而家电、汽车等使用的铜的回收率则是一个较难的课题。28环境协调性金属材料设计的其他范例环境协调性不好有双重含义：一是指地壳中蕴藏量不大的枯竭性元素；二是指对生态环境特别是对人体有较大毒害作用的元素。2930含Pb37%的Sn-Pb合金是传统的钎焊合金，具有良好的金属湿润性、低熔点和可靠的焊接质量 31323334二、无机非金属材料生态设计1陶瓷材料的生态设计改善陶瓷的生态功能需要从两个方面入手：1）调节材料的组成，使不同相在微观级复合，形成不同性质的晶界面等。2）改变工艺条件，包括原料物化性能和状态、加工成形、烧结状态和成品加工条件等。35 通过控制陶瓷多晶体界面的结合力来提高断裂韧度。采用的微结构控制技术可举例如下：1）通过相变增韧二氧化锆陶瓷2）使长柱状氮化硅晶粒在氮化硅基体长大的自生复合陶瓷3）纳米复合陶瓷材料是在陶瓷基体中引入纳米分散相并进行复合4）在陶瓷基体中加入耐高温纤维形成强化复合陶瓷。362.建筑材料的生态设计 建筑材料在可循环再生设计方面，主要包括如下几点：1）减少使用材料，以最少的材料达到对性能和功能的要求。2）材料再使用要求可拆卸，可修复使用。3）循环使用可拆卸，可降级使用。37 在环境材料研究进展中，作为建筑领域固有的建筑材料及其构件的再生循环的关键技术，下述方法将具有确定的重要地位：（1）混合结构形式 钢筋混凝土建筑物采取柱、梁和墙壁在现场整体混凝土灌筑方式。（2）高功能性和再生循环性结合的增强材料及其应用与地球环境相协调并具有良好再生循环性的混凝土构件应该是既具有长的使用寿命，又能在解体后容易再生循环的构件。38三、有机聚合材料的生态设计1材料再生循环法 材料再生循环法的思路是在塑料功能丧失之前，将废塑料作为原料多次再生循环使用。经材料再生循环法制成的再生塑料，存在一个降低使用的问题。考虑两点：一是材料的相容性；二是如何评价回收塑料的老化程度。2化学再生循环法 化学再生循环法的基本思路是将回收废塑料作为资源，以石油或单体形式利用。39四、复合材料的生态设计1复合材料生态设计原则 一般来说，使复合材料分解比制造时的成本和使用阶段的能源还高。21世纪的材料应当是有自修复性、自分解性、自组织化功能等的智能材料。复合材料多功能化是设计的一个方向。402.有机复合材料的可再生循环设计 玻璃纤维增强塑料（GFRP）和碳纤维增强材料（CFRP）。413.塑料合金的研究 将两种以上的聚合物复合，做成具有新功能的材料即所谓塑料合金。424热塑性弹性体 热塑性弹性体是兼备橡胶与热塑性塑料成形性的新材料 435.3 5.3 生态产品的设计原则与方法生态产品的设计原则与方法 模块化设计时不应只考虑一种型号或一模块化设计时不应只考虑一种型号或一代产品的部件模块化，而应考虑到整个产品代产品的部件模块化，而应考虑到整个产品系列中各代产品零部件的模块化和通用性。系列中各代产品零部件的模块化和通用性。产品在其技术寿命完成后，要经历拆卸产品在其技术寿命完成后，要经历拆卸和再生循环过程，在再生循环过程中生产出和再生循环过程，在再生循环过程中生产出来的材料和再利用的零部件一道返回制造厂来的材料和再利用的零部件一道返回制造厂重新生产新产品重新生产新产品 。44可再生循环设计中应首先建立以下概念可再生循环设计中应首先建立以下概念 规定产品系列和产品代的淘汰标准；规定产品系列和产品代的淘汰标准；建立评价再生循环和再利用方法的量度；建立评价再生循环和再利用方法的量度；建立促进有效的再生循环和再利用的体系。建立促进有效的再生循环和再利用的体系。45产品拆卸分解过程复杂程度的衡量标准：种类复杂性，产品系列中零件的通用度。材料复杂性，在一种产品中使用的材料种类数。分类复杂性，拆卸过程树状图中的“级数”和“群数”。分类仓4647 为了有效地建立可再生循环性图，必须建立材料的可再生循环性数据库，或者至少提供一种能够准确地预测材料废弃率的方法。此外，下列因素也很重要：再利用和再加工后的模块化组件的经济价值；材料的兼容性（粉碎后作为混合材料的易分离性和经济价值）；经再生循环后再生材料的经济价值。485.4 工业生态学1工业生态学原理 在环境材料学科里，材料的可持续发展是一个努力的目标，而工业生态学为实现这个目标提供了一种手段。工业生态学是为解决现存的一些工业过程与可持续发展的目标之间的矛盾而提出的工业代谢理论。一般认为工业生态学是一种提高资源效率和促进环境保护的系统原理。这种系统原理旨在通过连续不断的技术、文化和经济的革新和进化，为人类社会保持一个可持续的生存环境提供一种优化的手段。49 工业生态学目标是通过分析自然界的生物循环系统，将生物圈的循环原理用于工业过程，把现有工业体系通过工业生态学的途径，转化为可持续发展的体系，最终实现人类社会的可持续发展。505152 工工业业生生态态学学倡倡导导现现代代工工业业体体系系应应向向三三级级生生态态系系统统转转换换，这这种种转转换换称称作作工工业业过过程程的的生生态态结结构重组。转换包括构重组。转换包括3 3个层次：个层次：宏观层次宏观层次是改善整体经济的物质和能源效率；是改善整体经济的物质和能源效率；中中间间层层次次是是重重新新审审视视产产品品与与制制造造过过程程，减减少少废废物的排放量；物的排放量；微微观观层层次次是是设设计计最最简简洁洁的的工工艺艺，优优化化工工艺艺过过程程，提高生产效率。提高生产效率。53转换的战略包括转换的战略包括4 4个方面：个方面：一一、将将废废弃弃物物作作为为资资源源重重新新利利用用，力力争争达达到到零排放；零排放；二二、封封闭闭物物质质循循环环系系统统并并尽尽量量减减少少消消耗耗性性排排放；放；三三、工工业业产产品品和和经经济济活活动动的的非非物物质质化化，降降低低资源和能源的输入量；资源和能源的输入量；四、能源脱碳，减少全球温室效应。四、能源脱碳，减少全球温室效应。542凯隆堡生态工业园55思考题：思考题：作为一名材料工程师，你的公司需要你去开发一作为一名材料工程师，你的公司需要你去开发一种新产品所需的材料，你将如何设计这种新材料？种新产品所需的材料，你将如何设计这种新材料？
