安全用电课件全书电子教案课件幻灯片课件电子教案幻灯片.ppt

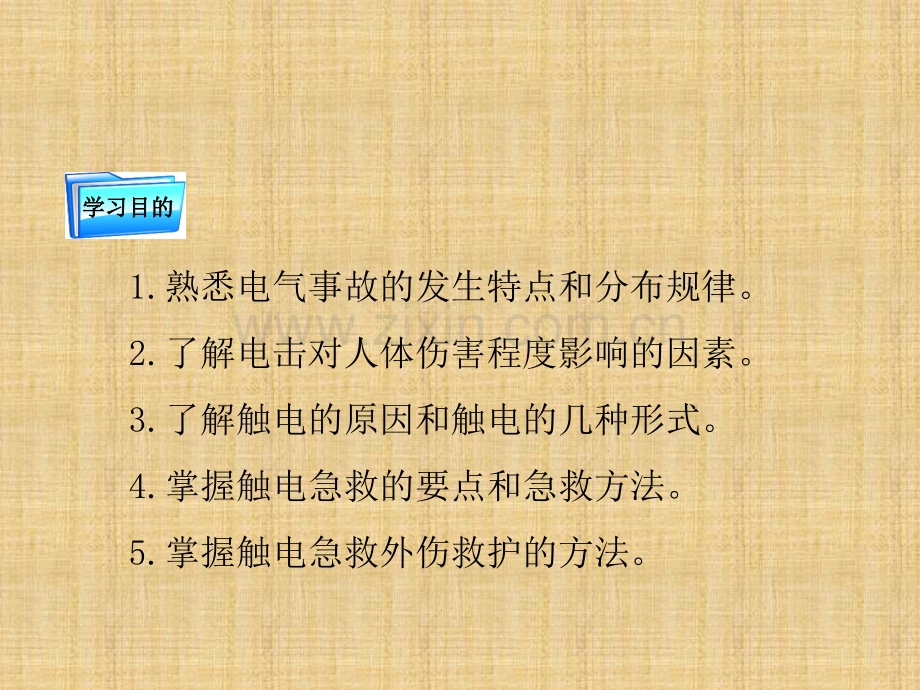

触电与触电救护触电与触电救护1.熟悉电气事故的发生特点和分布规律。2.了解电击对人体伤害程度影响的因素。3.了解触电的原因和触电的几种形式。4.掌握触电急救的要点和急救方法。5.掌握触电急救外伤救护的方法。学习目的学习目的 1-1 电气事故案例分析电气事故案例分析1-2 电气事故的发生和规律性电气事故的发生和规律性1-3 人体触电及触电方式人体触电及触电方式1-4 触电急救触电急救1-5 外伤救护外伤救护 根据我国近年来的统计，全国农村每年触电死亡的人数均在数千人左右；工业和城市居民触电死亡的人数约为农村触电死亡人数的15左右。在触电死亡的人数中，低压死亡占80以上，而因停电对国民经济造成的损失则难以具体统计。11 电气事故案例分析电气事故案例分析 私自乱拉、乱接电线；盲目安装、修理电气线路或电器用具 使用湿手摸、湿布擦灯具、开关等电器用具一、几种常见的家庭触电事故一、几种常见的家庭触电事故 电视机室外天线安装过高（高出楼体避雷针）或距离电力线太近 洗衣机等家用电器的金属外壳未连接地线 在电加热设备上覆盖和烘烤衣物 将晒衣竿搁在架空电线上或晒衣铁架距离电力线太近 1976年5月24日，江苏某工地，工程指挥部组织人员将长9m、宽8m、闸墩钢筋高2.6m的钢筋架采用人力顶托方法搬运。因顶部钢筋触及高压输电线，造成60多人触电倒下，被压在钢筋结构下面。当场死亡24人，伤38人，这么多人的集体触电事故世界罕见。二、缺乏电气安全常识造成的触电事故二、缺乏电气安全常识造成的触电事故 2004年4月8日晚，广州某工地的十几名工人，搬移亭状的铁结构架，触及高压线，发生特大触电伤亡事故。死亡12人，受伤3人。2004年6月，某花岗岩市场内一台电动机烧坏了，导致电线漏电，无证“电工”未细查原因，就直接换用了一台新电动机，结果导致另一名操作工人不慎触电，经抢救无效身亡。三、违章作业造成的触电事故三、违章作业造成的触电事故工厂车间检修触电事故p事故环境：检修电焊机p事故发生情况：拆除电焊机电源线中间接头的过程中意外触电p事故原因：在电源线带电又无绝缘防护的情况下作业，导致触电事故教训架设电杆触电事故p事故环境：水田中架设电杆p事故发生情况：立杆向一边倾倒，牵引的钢绳绞到了旁边一处带电电线上p事故原因：未经许可私自合上电闸事故教训钻机塔架触电事故p事故环境：操作钻机打井p事故发生情况：钻机塔架触到高压电线p事故原因：作业车后面拖着的红色钻机塔架顶部搭在距离地面不足10米的电线上事故教训电线接触不良引起火灾四、电气安装不符合要求造成的事故四、电气安装不符合要求造成的事故p事故环境：广西某市场内发生重大火灾p事故原因：电线接触不良引起发热，导致局部绝缘失效，产生对地放电并引燃可燃物事故教训非法改造线路引起火灾p事故环境：河北省一非法游戏厅发生重大火灾p事故原因：店主对墙壁电线自行改造，引起电气漏电事故教训意外触碰高压电线触电事故p事故环境：峡谷里有一个水电站，电站的三根高压裸线从谷底拉到悬崖上的变压器上p事故发生情况：靠近电线拍照p事故原因：高压裸电线离地最低距离1米左右事故教训输电设备爆炸引起人身伤亡事故五、设备有缺陷或故障造成的事故五、设备有缺陷或故障造成的事故p事故环境：处理配电事故p事故发生情况：柱上多油断路器突然爆炸，燃烧的油落在杆上准备操作的工人身上p事故原因：多油断路器爆炸引发火灾事故教训电视机爆炸引发火灾 p事故发生情况：电视机突然发生爆炸p事故原因：线路故障过压，引发家电爆炸并应起火灾事故教训一、电气工作人员的职责一、电气工作人员的职责 1.电工作业 2.电工作业人员二、电气工作人员的从业条件二、电气工作人员的从业条件 电气事故是电气安全工程主要研究和管理的对象。掌握电气事故的特点和事故的分类情况，对做好电气安全工作具有重要的意义。12电气事故的发生和规律性电气事故的发生和规律性 1电气事故危害大 2电气事故涉及领域广 3电气事故的危险难识别 4电气事故的防护研究综合性强一、电气事故的发生特点一、电气事故的发生特点二、触电事故的分布规律二、触电事故的分布规律 1触电事故季节性明显 2青年、中年人以及非电工人员触电事故多 3低压设备触电事故多 4携带式设备和移动式设备触电事故多 5机械、建筑、冶金、矿业行业触电事故多 6误操作事故多p电接触：当人体同时触及不同电位的导电部分时电位差使电流流经人体。p微电接触：电流小对于人体无害，用于诊断和治病的某些医疗电气设备，接触人体时通过微量电流还能治病救人，对人体有益。p电击：通过人体的电流较大，持续时间过长，则可使人受到伤害甚至死亡。13 人体触电及触电方式人体触电及触电方式一、触电一、触电 触电是指电流流过人体时对人体产生的生理和病理伤害。这种伤害是多方面的，可分为电击和电伤两种类型。1.1.电击电击p电击的定义：是由于电流通过人体而造成的内部器官在生理上的反应和病变，绝大部分触电死亡事故都是由电击造成的p电击分为：直接电击和间接电击p电击的特征：电标、电纹、电流斑p电击的危害：致使人体产生痉挛、刺痛、灼热感、昏迷、心室颤动或停跳、呼吸困难、心跳停止等现象2.2.电伤电伤p电伤的定义：是指由于电流的热效应、化学效应或机械效应对人体外表造成的局部伤害，它常常与电击同时发生。p电伤的类型：电灼伤、电烙印、皮肤金属化三种类型。名称特征说明与危害电伤电灼伤接触灼伤、电弧灼伤高温电弧会把皮肤烧伤，致使皮肤发红、起泡或烧焦和组织破坏；电弧还会使眼睛受到严重伤害电烙印电烙印有时在触电后并不立即出现，而是相隔一段时间后才出现皮肤表面将留下与被接触带电体形状相似的肿块痕迹。电烙印一般不发炎或化脓，但往往造成局部麻木和失去知觉皮肤金属化由于极高的电弧温度使周围的金属熔化、蒸发并飞溅到皮肤表层，令皮肤表面变得粗糙坚硬，其色泽与金属种类有关，如灰黄色（铅）、绿色（紫铜）、蓝绿色（黄铜）等。金属化后的皮肤经过一段时间后会自行脱落，一般不会留下不良后果二、人体触电的方式二、人体触电的方式人体触电的方式：单相触电、两相触电、跨步电压触电三种类型。单相触电（变压器低压侧中性点接地）单相触电（变压器低压侧中性点不接地）两相触电 跨步电压触电 三、不同环境条件下的不同交流接触电压限值三、不同环境条件下的不同交流接触电压限值 国际电工委员会标准IEC60479电流通过人体时的效应按测试得出的导致心室纤颤的通过人体的50100Hz的交流电流Ic与通电时间t的关系曲线如下图中L所示。交流电流通过人体时的效应p 区通常无感觉；p 区有电的感觉，但无病理反应；p 区通常无器官损伤，可能出现肌肉收缩、呼吸困难、心房纤颤、无心室纤颤的短暂心脏停跳，此等病理反应随电流和时间的增大而加剧；p 区除出现区的病理反应外，还出现导致死亡的心室纤颤以及心脏停跳、呼吸停止、严重烧伤等反应，它随电流和时间的增大而加剧。四、交流电流通过人体的效应与防护电器选用的关系四、交流电流通过人体的效应与防护电器选用的关系 人体遭受电击时发生心室纤颤致死的危险程度是与通过人体电流的大小及其持续时间的长短有关的。由此可知，手持式设备(例如手电钻)和移动式设备(例如落地灯)比固定式设备具有更大的电击致死的危险性。五、直流电流通过人体的效应五、直流电流通过人体的效应直流电流的感觉阈值约为2mA，没有明显的摆脱阈值。引起心室纤颤的直流预期接触电压限值IEC标准取为120V。1.电电流的大小流的大小（1）感知电流工频交流电1mA。（2）摆脱电流摆脱电流一般取10mA。（3）致命电流一般认为30mA以下是安全电流。2.人体人体电电阻抗和安全阻抗和安全电压电压p接触电压50V时，皮肤阻抗阻值相对较大。p接触电压50V时，皮肤阻抗值将大大降低，以至于完全被击穿后阻抗可忽略不计。p安全电压的选用：隧道、人防工程手持灯具和局部照明应采用36V安全电压；潮湿和易触及带电体的场所的照明，电源电压应不大于24V；特别潮湿的场所、导电良好的地面、锅炉或金属容器内使用的照明灯具应采用12V。3.触触电电的的时间时间据统计，触电1min后开始急救，90%有良好的效果。4.电电流的途径流的途径电流途径从人体的左手到右手、左手到脚，右手到脚等等，其中电流经左手到脚的流通是最不利的一种情况，因为这一通道的电流最易损伤心脏。5.电电流的流的频频率率15100Hz的交流电流对人体的伤害最严重。高频高压还是有致命的危险的。6.人体的状况人体的状况一般情况，儿童较成年人敏感，女性较男性敏感。患有心脏病者，触电后的死亡可能性就更大。安全电压及安全电压等级安全电压及安全电压等级p安全电压是指人体不戴任何防护设备时,触及带电体不受电击或电伤。p国家标准制定了安全电压系列，称为安全电压等级或额定值，这些额定值指的是交流有效值，分别为：42V、36V、24V、12V、6V等几种。触电急救现场抢救的原则就是必须做到迅速、就地、准确、坚持。14 触电急救触电急救一、触电急救的要点一、触电急救的要点 抢救迅速和救护得法。即用最快的速度在现场采取积极措施，保护触电者生命，减轻伤情，减少痛苦，并根据伤情需要迅速联系医疗救护等部门救治。在抢救过程中，要每隔数分钟再判定一次触电者的呼吸和脉搏情况，每次判定时间不得超过57s。在医务人员未接替抢救前，现场人员不得放弃现场抢救。二、解救触电者脱离电源的方法二、解救触电者脱离电源的方法 触电急救的第一步是使触电者迅速脱离电源,注意应保护好自己和触电者，即防止自身触电及防止触电者摔伤的第二次事故发生。处理方法实施方法图示低低压压电电源源触触电电拉拉附近有电源开关或插座时，应立即拉下开关或拔掉电源插头 拔掉插座拉下电闸切切若一时找不到断开电源的开关时，应迅速用绝缘完好的钢丝钳或断线钳剪断电线，以断开电源剪断连接的电线挑挑对于由导线绝缘损坏造成的触电，急救人员可用绝缘工具、干燥的木棒等将电线挑开用干燥木棍挑开电线使触电者脱离电源的方法处理方法实施方法图示低低压压电电源源触触电电拽拽抢救者可戴上手套或在手上包缠干燥的衣服等绝缘物品拖拽触电者；也可站在干燥的木板、橡胶垫等绝缘物品上，用一只手将触电者拖拽开来采取绝缘保护下单手拽开触电者高高压压电电源源触触电电发现有人在高压设备上触电时，救护者应戴上绝缘手套、穿上绝缘靴后拉开电闸戴上绝缘手套、穿上绝缘靴后救护使触电者脱离电源的方法三、触电急救的方法三、触电急救的方法急救方法实施方法图示 简单简单诊诊断断1将脱离电源的触电者迅速移至通风、干燥处，将其仰卧，松开上衣和裤带 2观察触电者的瞳孔是否放大。当处于假死状态时，人体大脑细胞严重缺氧，处于死亡边缘，瞳孔自行放大3观察触电者有无呼吸存在，摸一摸颈部的颈动脉有无搏动。（1）（2）（3）急救方法实施方法图示对“有心跳而呼吸停止”的触电者，应采用“口对口人工呼吸法”进行急救1将触电者仰天平卧，颈部枕垫软物，头部偏向一侧，松开衣服和裤带，清除触电者口中的血块、假牙等异物。抢救者跪在病人的一边，使触电者的鼻孔朝天后仰 2用一只手捏紧触电者的鼻子，另一只手托在触电者颈后，将颈部上抬，深深吸一口气，用嘴紧贴触电者的嘴，大口吹气3然后放松捏着鼻子的手，让气体从触电者肺部排出，如此反复进行，每5s吹气一次，坚持连续进行，不可间断，直到触电者苏醒为止 （1）（2）（3）急救方法实施方法图示对“有呼吸而心跳停止”的触电者，应采用“胸外心脏挤压法”进行急救 1将触电者仰卧在硬板上或地上，颈部枕垫软物使头部稍后仰，松开衣服和裤带，急救者跪跨在触电者腰部 2急救者将右手掌根部按于触电者胸骨下二分之一处，中指指尖对准其颈部凹陷的下缘，当胸一手掌，左手掌复压在右手背上3掌根用力下压45cm，然后突然放松。挤压与放松的动作要有节奏，每分钟100次为宜，必须坚持连续进行，不可中断4.在向下挤压的过程中，就将肺内空气压出，形成呼气。停止挤压，放松后，由于压力解除，胸廓扩大，外界空气进入肺内，形成吸气。（1）（2）（3）心脏在胸骨与脊柱之间被挤压，血液排出放松时，心脏因静脉回流而充盈（4）急救方法实施方法图示对“呼吸和心跳都已停止”的触电者，应同时采用“口对口人工呼吸法”和“胸外心脏挤压法”进行急救1.一人急救：两种方法应交替进行，即吹气2次，再挤压心脏15次，且速度都应快些。2.两人急救：每5s吹气一次，每1s挤压一次，两人同时进行。（1）（2）注意事注意事项项（a）禁止乱打肾上腺素等强心针（b）禁止冷水浇淋一、抢救过程中伤员的移动一、抢救过程中伤员的移动 15 外伤救护外伤救护在抢救时应注意：1.心肺复苏应在现场就地坚持进行。抢救中断时间不应超过30s。2.应使伤员平躺在担架上，并在其背部垫以平硬阔木板。移动或送医院过程中应继续抢救。3.使用塑料袋装入砸碎了的冰屑做成帽状或冰袋包绕在伤员头部，使脑部温度降低。抢救过程中伤员的移动 a）折叠式担架 b）错误搬运 若发现在电杆上或高处有人触电时，应争取时间及早在电杆上或高处开始进行抢救。若将触电者从高处下放时，可按下图所示的方法。二、电杆上或高处触电急救二、电杆上或高处触电急救挂绳架 系绳扣 套触电者 缓缓放下1.救护人员登高时应携带的工具物品2.确认触电者已与电源隔离，防止高空坠落3.高处抢救的处置三、伤员好转后的处理三、伤员好转后的处理1.暂停心肺复苏法操作，为防止再次骤停，应严密监护。2.初期恢复后，应设法使伤员安静。3.现场触电抢救，对采用肾上腺素等药物治疗应持慎重态度。外伤现象外伤现象救救 护护 方方 法法一般性的外伤创面先用无菌生理盐水或清洁的温开水冲洗，再用消毒纱布或干净的布包扎，然后将伤员送往医院伤口大面积出血立即用清洁手指压迫出血点上方，也可用止血橡皮带使血流中断。同时将出血肢体抬高或高举，以减少出血量，并火速送医院处置。如果伤口出血不严重，可用消毒纱布或干净的布料叠几层，盖在伤口处压紧止血高压触电造成的电弧灼伤先用无菌生理盐水冲洗，再用酒精涂擦，然后用消毒被单或干净布片包好，速送医院处理因触电摔跌而骨折应先止血、包扎，然后用木板、竹竿、木棍等物品将骨折肢体临时固定，速送医院处理。若发生腰椎骨折时，应将伤员平卧在乎硬木板上，并将腰椎躯干及两侧下肢一并固定以防瘫痪，搬动时要数人合作，保持平稳，不能扭曲出现颅脑外伤应使伤员平卧并保持气道通畅。若有呕吐，应扶好头部和身体，使之同时侧转，以防止呕吐物造成窒息。当耳鼻有液体流出时，不要用棉花堵塞，只可轻轻拭去，以利降低颅内压力外伤救护的方法1.熟悉预防绝缘事故的措施。2.熟悉屏护、间距和安全距离的规定。3.了解安全色及其含义。4.掌握常用安全标志的构成及分类。5.熟悉保护接地的原理和应用措施。6.熟悉安装接地装置的技术要求。7.熟悉保护接零的原理和应用措施。8.熟悉漏电保护的原理和应用措施。9.掌握漏电保护器选用和安装的方法。10.掌握静电防护的技术措施。学习目的学习目的 2-1 绝缘防护绝缘防护2-2 屏护、间距及安全标志屏护、间距及安全标志2-3 保护接地保护接地2-4 接地装置接地装置2-5 保护接零保护接零2-6 漏电保护漏电保护2-7 静电防护静电防护 绝缘通常可分为气体绝缘、液体绝缘和固体绝缘三种。绝缘防护是最基本的安全防护措施之一。所谓绝缘防护就是使用绝缘材料将带电导体封护或与人体隔离，使电气设备及线路能正常工作，防止人身触电事故的发生。21 绝缘防护绝缘防护 绝缘防护实例如导线的绝缘层、线路中使用的绝缘子、绝缘胶带，见下表。类类 型型图图 例例说说 明明电线电缆的绝缘层 电线电缆绝缘层的主要作用是电绝缘，但对于没有护层的和使用时经常移动的电线电缆，它还起到机械保护的作用。绝缘层大多采用橡皮和塑料，它们的耐热等级决定电线电缆的允许工作温度。绝缘胶带 普通绝缘胶带可用于1KV以下低压电线电缆接头的绝缘包扎或架空电气引线作绝缘和密封，适用于防水线、电缆头和各种接头。绝缘防护的实例 绝缘防护的实例类类 型型图图 例例说说 明明绝缘子 绝缘子用来紧固导线，保护导线对地的绝缘。绝缘子有低压绝缘子和高压绝缘子两类电线管及管件 电线管配线有耐潮、耐腐、导线不易受机械损伤等优点，广泛适用于室内外照明和动力线路的明、暗装配线工具绝缘手柄 电工常用工具应具有性能良好的绝缘柄。使用工具前，必须检查绝缘手柄是否完好。如果绝缘体损坏和破裂，进行带电作业时容易发生触电事故一、绝缘性能一、绝缘性能 绝缘材料所具备的绝缘性能一般是指其承受的电压在一定范围内所具备的性能。1.1.电气性能电气性能 2.2.耐热性耐热性 耐热等级极限工作温度（）绝缘材料及其制品举例Y90棉纱、布带、纸A105黄（黑）腊布（绸）E120玻璃布、聚酯薄膜B130黑玻璃漆布、聚酯漆包线F150云母带、玻璃漆布H180有机硅云母制品、硅有机玻璃漆布C180以上纯云母、陶瓷、聚四氟乙烯绝缘材料的耐热等级二、绝缘事故的产生原因和预防措施二、绝缘事故的产生原因和预防措施 1 1绝缘事故产生的原因绝缘事故产生的原因 所谓绝缘事故是指由于绝缘的破坏造成的漏电或短路事故。而绝缘破坏的形式主要有绝缘击穿、老化和损坏。（1）绝缘击穿 （2）绝缘老化 1）热老化 2）电老化 （3）绝缘损坏2 2预防绝缘事故的措施预防绝缘事故的措施绝缘防护是关键，人身安全命相连。高温高热易老化，勤检勤验把好关。设置屏护和间距是最常用的电气安全措施之一。从防止电击的角度而言，屏护和间距属于防止直接接触的安全措施。此外，屏护和间距也是防止短路、故障接地等电气事故的安全措施之一。22 屏护、间距及安全标志屏护、间距及安全标志一、屏护一、屏护p屏护的定义：是指采用遮栏、栅栏、护罩、护盖等把危险的带电体同外界隔离开来的安全防护措施。p屏护的特点：屏护装置不直接与带电体接触，对所用材料的电气性能无严格要求，但应有足够的机械强度和良好的耐火性能。按使用要求分：永久性屏护装置，前者如配电装置的遮栏、开关的罩盖等；临时性屏护装置，如检修工作中使用的临时屏护装置和临时设备的屏护装置等。按使用对象分：固定屏护装置，如母线的护网就属于固定屏护装置；移动屏护装置，如跟随天车移动的天车滑线屏护装置。种类图示用途要求遮栏遮栏用于室内高压配电装置。遮栏应牢固可靠；严禁工作人员和非工作人员、移动遮栏宜做成网状，网孔不宜大于,也不应小于。高度不低于，底部距地面不大于。金属遮栏必须妥善接地并加锁栅栏栅栏一般用于室外配电装置高度不应低于；栅条高度和最低栏杆至地面的距离不应大于。金属栅栏应可靠接地保护网用于明装裸导线或母线跨越通道时，防止高处坠落物体或上下碰触事故的发生有铁丝网和铁板网常见屏护装置种类图示用途要求护盖 开关电器的可动部分例如插座的塑壳、闸刀开关的胶盖。移动屏护装置人体可能接近或触及的裸线、行车滑线、母线等如图中红圈内所示为桥式起重机的滑线屏护装置保证屏护装置有效性的条件：（1）所用材料应有足够的机械强度和良好的耐火性能，金属屏护装置必须实行可靠接地或接零。（2）应有足够的尺寸，与带电体之间应保持必要的距离。（3）应有“止步，高压危险!”等标志。（4）必要时应配合采用声光报警信号和联锁装置等。二、间距二、间距p间距定义：是指带电体与地面之间，带电体与其他设备和设施之间，带电体与带电体之间必要的安全距离。p间距的作用：防止触电、火灾、过电压放电及各种短路事故，以及方便操作。p间距距离的大小取决于：电压高低、设备类型、安装方式和周围环境等。1.1.线路安全距离线路安全距离 （1）架空线路 架空线路一般采用多股绞线敷设。电压等级（kV）安全距离（m）电压等级（kV）安全距离（m）10及以下0.702203.0020351.003304.00601101.505005.00 在带电线路杆上工作与带电导线的最好安全距离临近或交叉其他电力线工作的安全距离电压等级（kV）安全距离（m）电压等级（kV）安全距离（m）10及以下1.01542204.035（2044）2.53305.0601103.05006.0 （2）电缆线路 直埋电缆埋设深度不应小于0.7m，并应位于冻土层之下。当电缆与热力管道接近时，电缆周围土壤温升不应超过10，超过时，须进行隔热处理。项目最小净距（m）平行交叉电力电缆间及其与控制电缆间10kVO.100.5010kVO.25O.50控制电缆间-0.50不同使用部门的电缆间0.50O.50热管道（管沟）及热力设备2.000.50油管道（管沟）1.000.50可燃气体及易燃液体管道（沟）1.00O.50其他管道（管沟）O.50O.50铁路路轨3.001.00公路1.501.00城市街道路面1.000.70杆基础（边线）1.00-建筑物基础（边线）0.60-排水沟1.000.50电气化铁路路轨交流3.001.00直流10.01.00电缆之间、电缆与管道、道路、建筑物之间平行和交叉时的最小安全距离 （3）室内线路 室内低压配电线路是指1kV以下的动力和照明配电线路。室内低压线路有多种敷设方式，间距要求各不相同。2.2.配电装置安全距离配电装置安全距离 （1）10kV及以下变电所室内、外配电装置的最小电气安全距离 符号适用范围场所额定电压(kV)0.53610无遮栏裸带电部分至地(楼)面之间室内屏前2500屏后2300250025002500室外2500270027002700有IP2X防护等级遮栏的通道净高室内1900190019001900A裸带电部分至接地部分和不同相的裸带电部分之间室内2075100125室外75200200200 室内、外配电装置的最小电气安全距离（mm）符号适用范围场所额定电压(kV)0.53610B距地(楼)面以下裸带电部分的遮栏防护等级为IP2X时，裸带电部分与遮护物间水平净距室内100175200225室外175300300300不同时停电检修的无遮栏裸导体之间的水平距离室内1875187519001925室外2000220022002200裸带电部分至无孔固定遮栏室内50105130155C裸带电部分至用钥匙或工具才能打开或拆卸的栅栏室内800825850875室外825950950950低压母排引出线或高压引出线的套管至屋外人行通道地面室外3650400040004000 注注:海拔高度超过1000m时，表中符号A项数值应按每升高100m增大1进行修正。B、C两项数值应相应加上A项的修正值。（2）10kV高压配电室内各种通道的最小电气安全距离开关柜布置方式柜后维护通道宽度柜前操作通道宽度固定式手车式单排布置8001500单车长度+1200双排面对面布置8002000双车长度+900双排背对背布置10001500单车长度+1200 10kV高压配电室内各种通道的最小宽度（mm）注：注：固定式开关柜为靠墙布置时，柜后与墙净距应大于50mm，侧面与墙净距离大于200mm。通过宽度在建筑物的墙面遇有柱类局部凸出时，凸出部位的通道宽度可减少200mm。（3）低压配电屏前、后通道的最小宽度 低压配电屏前、后通道的最小宽度（mm）型 式布置方式屏前通道宽度屏后通道宽度固定式单排布置15001000双排面对面布置20001000双排背对背布置15001500抽屉式单排布置18001000双排面对面布置23001000双排背对背布置18001000注注:当建筑物墙面遇有柱类局部凸出时，凸出部位的通道宽度可减少200mm。三、安全标志三、安全标志 安全标志是指在有触电危险的场所或容易产生误判断、误操作的地方，以及存在不安全因素的现场设置的文字或图形标志。1.1.安全色及其含义安全色及其含义 我国安全色国家标准中采用了红、蓝、黄、及绿四种颜色为安全色。颜色含义用途举例红色禁止、停止禁止标志；停止信号：机器、车辆上的紧急停止手柄或按钮；禁止人们触动的部位；红色也表示防火蓝色指令指令标志：如必须佩戴个人防护用具；道路上指引车辆和行人行驶方向的指令黄色警告、注意警告标志；警戒标志：如厂内危险机器和坑池边周围的警戒线，行车道中线；机械上齿轮箱内部；安全帽绿色提示、安全状态、通行提示标志；车间内的安全通道行人和车辆通行标志；消防设备和其他安全防护设备的位置 安全色的含义及用途注：注：蓝色只有与几何图形同时使用时，才表示指令。2.2.导体色标导体色标裸母线或电缆芯线的相序或极性标志见下表。导体色标类别导体名称旧标准新标准交流电路L1黄黄L2绿绿L3红红N黑淡蓝直流电路正极红棕负极蓝蓝安全用接地线（PE）黑绿/黄双色线注：注：按照国家标准和国际标准，绿/黄双色线只能用作保护接地或保护接零线。但在日本及西欧一些国家采用单一绿色线作为保护接地（零）线，使用这些产品时，应特别注意。3.3.安全标志的构成及分类安全标志的构成及分类 电力安全标志按用途可分：禁止标志、警告标志、指令标志和提示标志。安全标志是用以表达特定安全信息的标志，根据国家有关标准，安全标志由图形符号、安全色、几何形状（边框)或文字等构成。使用过程中，严禁拆除、更换和移动。安全标志摘自GB2894-2008，该标准适用于工矿企业、建筑工地、厂内运输和其他有必要提醒人们注意安全的场所。（1）禁止标志p 禁止标志的含义：是禁止人们不安全行为的图形标志。p 基本形式：带斜杠的圆边框（其图形符号为黑色、背景为白色）。图形标志名称图形标志名称禁止烟火No buring禁止跨越No striding禁止放易燃物No laying inflammable thing禁止靠近No nearing禁止启动No starting禁止用水灭火No watering to put out the fire禁止标志图形标志名称图形标志名称禁止合闸No switching on禁止戴手套No putting on gloves禁止触摸No touching禁止穿带钉鞋No putting on spikes禁止攀登No climbing禁止穿化纤服装No putting on chemical fibre clothings （2）警告标志p警告标志的基本含义：提醒人们对周围环境引起注意，以避免可能发生危险的图形标志。p警告标志的形式：三角形的边框（其图形符号为黑色、背景为有警告意义的黄色）图形标志名称图形标志名称注意安全Warning danger当心火灾Warning fire当心爆炸Warning explosion当心触电Warning electric shock当心电缆Warning cable当心自动启动Warning automatic start-up当心机械伤人Warning mechanical injurey当心吊物Warning over head load 警告标志图形标志名称图形标志名称当心烫伤Warning scald当心伤手Warning injure hand当心扎脚Warning splinter当心弧光Warning arc当心电离辐射Warning ionizing radiation当心激光Warning laser当心微波Warning microwave当心坠落Warning drop down （3）指令标志 p 指令标志的含义：强制人们必须做出某种动作或采用防范措施的图形标志。p指令标志的基本形式：圆形边框（其背景为具有指令含义的蓝色，图形符号为白色）。图形标志名称图形标志名称必须戴防护眼镜Must wear protective goggles必须系安全带Must fastened safety belt必须戴防护手套Must wear protective gloves必须穿防护服Must wear protective clothes 指令标志图形标志名称图形标志名称必须穿防护鞋Must wear protective shoes必须戴安全帽Must wear safety helmet必须加锁Must be locked必须戴防护帽Must wear protective cap必须接地Must connect an earth terminal to the ground必须拔出插头Must disconnect mains plug from elecirical outlet （4）提示标志p提示标志的含义：向人们提供某种信息（如标明安全设施或场所等）的图形标志。p提示标志的基本形式：正方形边框（其背景为绿色、图形符号及文字为白色）。图形标志名称图形标志名称紧急出口（左向）Emergent exit紧急出口（右向）Emergent exit避险处Haven可动火区Flare up region 提示标志 1）提示标志的方向辅助标志：当提示目标的位置时要加方向辅助标志。2）文字辅助标志：文字辅助标志的基本型式是矩形边框。文字辅助标志有横写和竖写两种形式。类型图形标志实例说明应用方向辅助标志按实际需要指示左向或下向时，辅助标志应放在图形标志的左方，如指示右向时，则应放在图形标志的右方横写的文字辅助标志文字标志写在标志的下方，和标志连在一起，也可以分开。禁止标志、指令标志为白色字；警告标志为黑色字。禁止标志、指令标志衬底色为标志的颜色，警告标志衬底色为白色竖写在标志杆上部的文字辅助标志文字辅助标志写在标志杆的上部。禁止标志、警告标志、指令标志、提示标志均为白色衬底，黑色字。标志杆下部色带的颜色应和标志的颜色相一致 辅助标志 另外，电工工作中经常用到的安全牌也属于电力安全标志，常见的安全标示牌规格式样见下表。类型图示实例尺寸式样禁止类200100或8050白底红字红底白字允许类250250绿底，中有直径的白圆圈，圈内写黒字警告类250200白底红边，黑字，有红色箭头安全标志作成牌，悬挂起来促安全。禁止工作红白色，警告标志黄黑色，有时指令蓝白色，也有提示底绿色。所谓接地，就是将设备的某一部位经接地装置与大地紧密连接起来。接地分为工作接地和保护接地两类。23 保护接地保护接地类型图例概念举例工作接地正常情况下有电流流过，利用大地代替导线的接地，以及正常情况下没有或只有很小不平衡电流流过，用以维持系统安全运行的接地变压器的中性点接地保护接地正常情况下没有电流流过的起防止事故作用的接地防止触电的保护接地、防雷接地；用电设备金属外壳的保护接地。接地的分类一、保护接地一、保护接地的原理的原理 所谓保护接地，就是将电气设备在故障情况下可能出现危险对地电压的金属部分（如外壳等）用导线与大地做电气连接。保护接地是应用最广泛的安全措施之一。a）原理图 b）等效电路不接地电网中的回路1.1.中性点不接地电网中电气设备不接地的危险中性点不接地电网中电气设备不接地的危险 如果电气设备没有保护接地，当其某一部分的绝缘损坏时，外壳将带电，同时由于线路与大地间存在电容，人体触及此绝缘损坏的电气设备的外壳，将遭受触电危险。在不接地配电网中，单相电击的危险性决定于配电网电压、配电网对地绝缘电阻和人体电阻等因素。2.2.保护接地的应用范围保护接地的应用范围 对电气设备实行保护接地后，接地短路电流将同时沿接地体和人体两条通路通过。保护接地的应用：电气设备的某些金属部分、各种不接地配电网。二、保护接地的安装要求二、保护接地的安装要求 1.保护接地的电阻不应大于4。2.在采用保护接地的系统中，采用插头自插座上接入电源至用电设备的，应采用带专用保护接地的插头。3.保护接地干线的允许电流不应小于供电网中最大负载线路相线允许载流量的1/2。单独用电设备，其接地线的允许电流不应小于供电分支网络相线允许载流量的1/3。供电相导线标称截面11155以23m/s的速度拉过152年一次绝缘站台各种电压40253年一次绝缘柄工具低压31半年一次高压验电器1035401055半年一次钳形电流表绝缘部分10401每年一次铁心部分10201每年一次续表 在变电所(发电厂)要设置值班员。值班员的主要任务是：对电气设备和线路进行操作、控制、监视、检查、维护和记录系统的运行情况，及时发现设备和线路的异常或缺陷，并迅速、正确地进行处理。尽自己最大努力来防止由于缺陷扩大而发展为事故。6 62 2 电气值班制度电气值班制度一、值班工作的安全要求一、值班工作的安全要求 1.1.值班调度员、值班长和值班员上岗的基本值班调度员、值班长和值班员上岗的基本业务条件业务条件 （1）值班调度员 （2）值班长 （3）值班员 2.2.值班员的岗位责任及交接值班员的岗位责任及交接班工作制度班工作制度（1）值班员的岗位责任（2）交接班的工作制度 巡视设备并做好记录1 1值班人员应具备的条件值班人员应具备的条件2 2变配电所的各项规章制度变配电所的各项规章制度3 3变配电所值班员的职责及变配电所值班员的职责及注意事项注意事项 认真学习和贯彻相关规程二、变配电所规章制度和值班要求二、变配电所规章制度和值班要求电网内常用的操作术语及其含义操作术语操作内容操作命令值班调度员对其所管辖的设备进行变更电气接线方式和事故处理而发布倒闸操作的命令操作许可电气设备在变更状态操作前，由变电所值班员提出操作项目，值班调度员许可其操作合环在电气回路内或电网上开口处经操作将开关或闸刀合上后形成回路解环在电气回路内或电网上某处经操作后将回路解开合上把开关或刀闸放在接通位置拉开将开关或刀闸处于断开位置倒母线*(线或主变)由正(副)母倒向副(正)母强送设备因故障跳闸后，未经检查即送电试送设备因故障跳闸后，经初步检查后再送电充电不带电设备接通电源，但不带负荷验电用校验工具验明设备是否带电电网内常用的操作术语及其含义操作术语操作内容放电高压设备停电后，用工具将电荷放尽挂(拆)接地线(或合上、拉开接地倒闸)用临时接地线(或接地刀闸)将设备与大地接通(或断开)短接用临时导线将开关或刀闸等设备跨接旁路*设备*保护从起用改为信号(或从信号改为起用)*保护跳闸压板改为信号(或从信号改为起用跳闸压板)*设备*保护更改定值将*保护电压、电流、时间等以*值改为*值*开关改为非自动将开关直流控制电源断开*开关改为自动恢复开关的直流操作回路放上或取下熔丝将熔丝放上或取下紧急拉路事故情况下(或超计划用电时)将供向用户用电的线路切断停止送电限电限制用户用电 为了确保电气工作中的人身安全，电业安全工作规程规定：在高压电气设备或线路上工作，必须完成工作人员安全的组织措施和技术措施；对低压带电工作，也要采取妥善的安全措施后才能进行。本节将介绍在电气设备上作业时保证安全的组织措施，即工作票制度、工作许可制度、工作监护制度、工作间断、转移和终结制度。6 63 3 电气安全作业制度电气安全作业制度一、工作票制度一、工作票制度 工作票制度，是指进行全部停电、部分停电或带电作业时，根据不同任务、不同设备条件，填写工作票，由操作人和监护人进行唱票操作，最后对工作票结果进行验收和注销。工作票是准许在电气设备或线路上工作的书面命令，是明确安全职责、向作业人员进行安全交底、履行工作许可手续、实施安全技术措施的书面依据，是工作间断、转移和终结的手续。1.1.工作票的种类及使用范围工作票的种类及使用范围 工作票依据作业的性质和范围不同，分为第一种工作票和第二种工作票两种。（1）第一种工作票的使用范围 （2）第二种工作票的使用范围 2 2工作票的填写与签发工作票的填写与签发工作票的填写与签发的相关制度序号相关制度1工作票应用钢笔或圆珠笔填写，一式两份，应正确清楚，不得任意涂改，个别错漏字需要修改时应字迹清楚2工作负责人可以填写工作票3工作票签发人应由工区、变电所熟悉人员技术水平、熟悉设备情况、熟悉安全规程的生产领导人、技术人员或经主管生产领导批准的人员担任4工作许可人不得签发工作票5工作票签发人员名单应当面公布6工作负责人和允许办理工作票的值班员(工作许可人)应由主管生产的领导当面批准序号相关制度7工作票签发人不得兼任所签发任务的工作负责人。工作票签发人必须明确工作票上所填写的安全措施是否正确完备，所派的工作负责人和工作班人员是否合适和足够，精神状况是否良好8一个工作负责人只能发给一张工作票9在几个电气连接部分依次进行不停电的同一类型的工作，如对各设备依次进行校验仪表的工作，可签发一张(第二种)工作票10工作票上所列的工作地点，以一个电气连接部分为限(指一个电气单元中用刀闸分开的部分)。如果需作业的各设备属于同一电压，位于同一楼层，同时停送电，又不
