弱电基础知识之一PPT学习课件.ppt

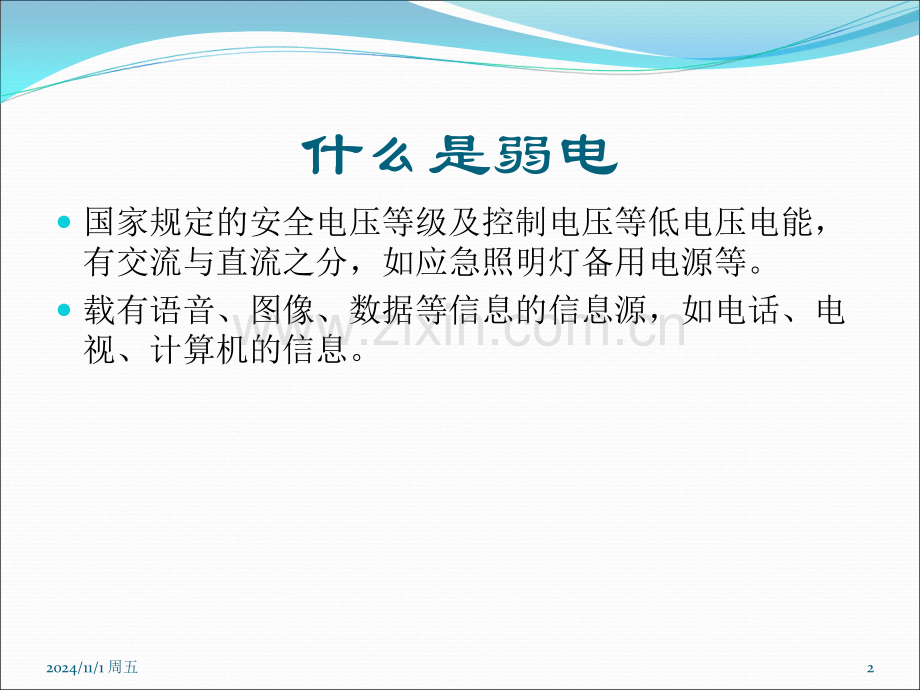

技术支持部弱电布线的相关知识弱电布线的相关知识12024/11/1 周五什么是弱电国家规定的安全电压等级及控制电压等低电压电能，有交流与直流之分，如应急照明灯备用电源等。载有语音、图像、数据等信息的信息源，如电话、电视、计算机的信息。22024/11/1 周五与强电的区别主要是用途不同频率不同 -一个低，一个高 传输不同 -实用中一个有线，一个有线无线结合 功率，电压和电流等电气指数不同 -一个单位级别较大，一个较小32024/11/1 周五弱电系统工程分类电视信号工程通信工程智能消防工程扩声与音响工程综合布线工程融合？42024/11/1 周五弱电系统涉及到的材料线材管材辅料弱电设备52024/11/1 周五弱电线材传输电信号的铜质线缆传输光信号的光缆带宽和传输距离不同62024/11/1 周五远距离弱电系统的结构交换机监控主机，硬盘录像机服务器等显示器终端设备终端设备交换机交换机光电转换器光电转换器光电转换器铜缆光纤终端设备终端设备72024/11/1 周五弱电名词解释同轴电缆网络语音线缆铜缆系统的构成其他相关产品接口类型特殊场合用途的产品线槽，桥架连接件底盒，地插辅料82024/11/1 周五弱电名词解释同轴电缆网络语音线缆铜缆系统的构成其他相关产品接口类型特殊场合用途的产品线槽，桥架连接件底盒，地插辅料92024/11/1 周五同轴电缆先由两根同轴心、相互绝缘的圆柱形金属导体构成基本单元(同轴对)，再由单个或多个同轴对组成的电缆。同轴电缆从用途上分可分为基带同轴电缆和宽带同轴电缆。同轴电缆分50 基带电缆和75宽带电缆两类。基带电缆仅仅用于数字传输，宽带电缆既可使用频分多路复用的模拟信号发送，也可传输数字信号。102024/11/1 周五弱电名词解释同轴电缆网络语音线缆铜缆系统的构成其他相关产品接口类型特殊场合用途的产品线槽，桥架连接件底盒，地插辅料112024/11/1 周五网络语音线缆一类，二类，三类，四类，五类，超五类，六类，棋类。语音，1M，4M，10M，16M，100M，1000M，10GE？。七类？等等122024/11/1 周五常见铜质线缆产品UTP，STP等132024/11/1 周五弱电名词解释同轴电缆网络语音线缆铜缆系统的构成其他相关产品接口类型特殊场合用途的产品线槽，桥架连接件底盒，地插辅料142024/11/1 周五铜缆系统的构成配线架交换机等设备终端设备终端设备连接面板连接面板跳线铺设线缆152024/11/1 周五弱电名词解释同轴电缆网络语音线缆铜缆系统的构成其他相关产品接口类型特殊场合用途的产品光纤、光缆光纤系统的构成接口类型光电转换器辅料162024/11/1 周五铜缆相关产品面板，单口，双口，三口，四口172024/11/1 周五铜缆相关产品模块，语音，网络，屏蔽，非屏蔽182024/11/1 周五铜缆相关产品配线架，网络，语音，屏蔽，非屏蔽192024/11/1 周五铜缆相关产品水晶头，RJ11，RJ45，非屏蔽，屏蔽202024/11/1 周五铜缆相关产品机柜，理线器212024/11/1 周五弱电名词解释同轴电缆网络语音线缆铜缆系统的构成其他相关产品接口类型特殊场合用途的产品线槽，桥架连接件底盒，地插辅料222024/11/1 周五接口类型RJ11RJ45568A和568B全千兆其他接口232024/11/1 周五接口类型RJ11RJ45568A和568B全千兆其他接口242024/11/1 周五接口类型RJ11RJ45568A和568B全千兆其他接口252024/11/1 周五弱电名词解释同轴电缆网络语音线缆铜缆系统的构成其他相关产品接口类型特殊场合用途的产品线槽，桥架连接件底盒，地插辅料262024/11/1 周五特殊场合用的产品铜缆工业布线产品EtherSeal抗紫外线，防尘，放火级别，防油。272024/11/1 周五特殊场合用的产品数据中心高密度布线产品高密度，需定制。282024/11/1 周五弱电名词解释同轴电缆网络语音线缆铜缆系统的构成其他相关产品接口类型特殊场合用途的产品线槽，桥架连接件底盒，地插辅料292024/11/1 周五线槽，桥架桥架应用范围规格：30*50,50*50,50*75,75*100,100*200等1.2mm,1.8mm,2mm贴地线槽，装饰线槽302024/11/1 周五电信桥架特殊用途312024/11/1 周五弱电名词解释同轴电缆网络语音线缆铜缆系统的构成其他相关产品接口类型特殊场合用途的产品线槽，桥架连接件底盒，地插辅料322024/11/1 周五连接件直角，弯头，三通332024/11/1 周五弱电名词解释同轴电缆网络语音线缆铜缆系统的构成其他相关产品接口类型特殊场合用途的产品线槽，桥架连接件底盒，地插辅料342024/11/1 周五底盒，地插金属，PVC。规格352024/11/1 周五弱电名词解释同轴电缆网络语音线缆铜缆系统的构成其他相关产品接口类型特殊场合用途的产品线槽，桥架连接件底盒，地插辅料362024/11/1 周五辅料直接，盒接，弯头，PVC，金属372024/11/1 周五辅料U型卡子，马鞍卡子，PVC，金属382024/11/1 周五辅料膨胀胶塞，膨胀螺栓，吊杆，通丝392024/11/1 周五辅料自攻钉，机柜卡子螺丝402024/11/1 周五辅料双面胶热熔胶其他等等412024/11/1 周五辅料测线仪寻线仪网线钳打线刀422024/11/1 周五待续432024/11/1 周五
