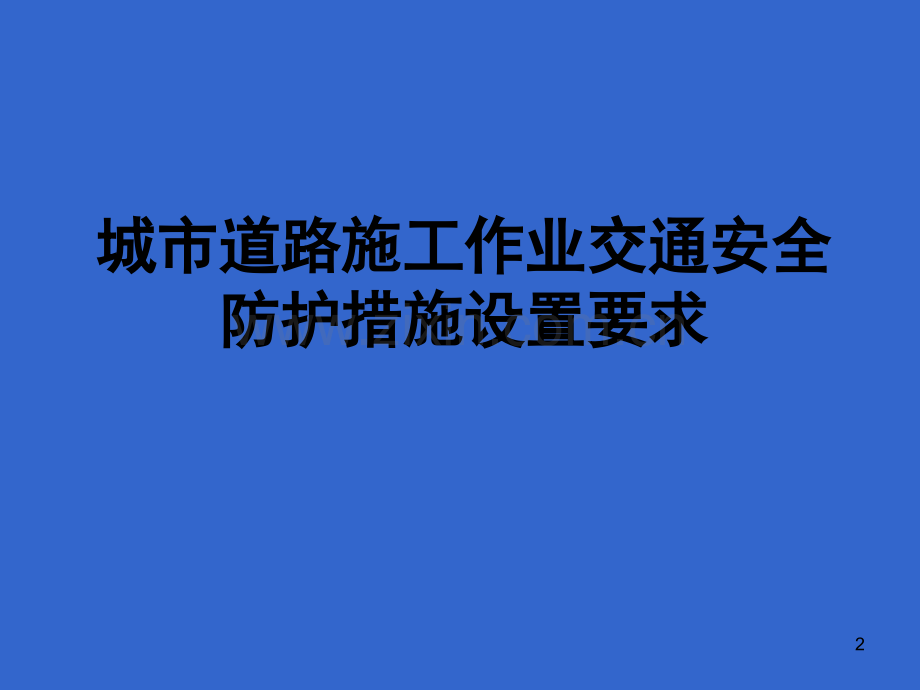

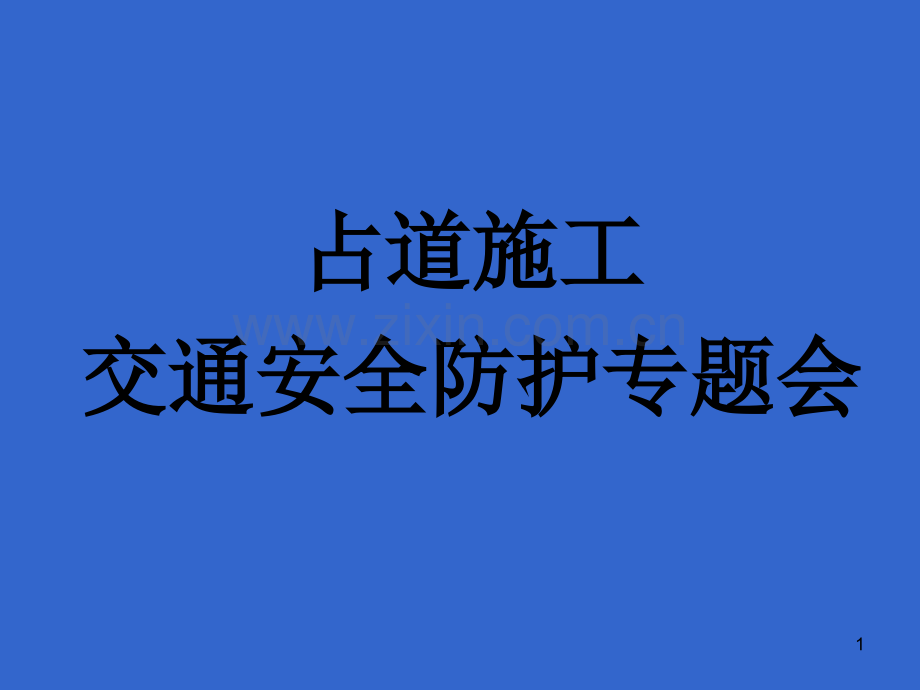

占道施工占道施工 交通安全防护专题会交通安全防护专题会1城市道路施工作业交通安全城市道路施工作业交通安全防护措施设置要求防护措施设置要求2交通安全防护设施设置总体要求城市道路施工作业交通管理设施设置要求如下：施工作业控制区周边道路应设置施工预告标志、绕行标志和其它临时指路标志，引导车辆通行；临时标志可附着在路灯杆或设置在支架上，设置在支架上的临时交通标志应放置于路外易见处，设置位置应符合相关标准要求，同时应固定牢固，防止意外移动；施工作业路段宜设置锥形交通路标、护栏等隔离设施，分离机动车、非机动车和行人交通；施工路段及周边道路的适当位置设置临时可移动信号灯、停车或让行标志标线等交通管理设施；交通标志和标线的设置应符合GB 5768.2-2009、GB 5768.3-2009的要求 3一、施工作业控制区各组成部分及标准 4施工作业控制区各组成部分具体如下：（1）施工作业控制区为占道施工设置的交通控制区域，包括工作区、警示区、上游过渡区、缓冲区、下游过渡区和终止区。各组成部分详见下图：5施工作业控制区各组成部分示意图施工作业控制区各组成部分示意图 6（2）警示区 警示区位于工作区上游，警示前方有占道施工工作区的区域。警示区长度根据施工作业占用道路设计车速确定，详见下表：设计车速（v）km/h 警示区长度（L）m v50 L40 50v70 40L100 70v80 100L300 表1：警示区长度7（3）上游过渡区 上游过渡区位于警示区下游，用于引导交通流进入允许通行道路的区域。长度根据施工作业占用道路宽度和设计车速确定，取值参见GB 5768.3-2009中6.2.2的规定，详见下表：设计时速(KM/H)围蔽一条车道(按3.5米计)m围蔽两条车道(按7米计)m国标规定最小值m3020.340.6254036.172.2306082.3162.6408017535085100218.8437.5100表2：上游过渡区长度8（4）缓冲区 缓冲区位于上游过渡区和工作区之间，防止车辆误闯入工作区的缓冲区域。长度根据道路限制车速确定，详见下表：限制车速（v）km/h 缓冲区长度（L）m 40 1540 4060 11080 160表3：缓冲区长度9（5）工作区 工作区是占道施工作业操作的区域。长度由实际占道施工工程决定。10（6）下游过渡区 下游过渡区位于工作区下游，引导交通流进入正常通行道路的区域。长度与道路缩减宽度相同。11（7）终止区 终止区设置于工作区下游调整交通流行驶状态的区域。长度根据道路限制车速确定，详见下表：限制车速（v）km/h 终止区长度（L）m 50 1030 5080 3035 表4：终止区长度12二、施工作业控制区交通管理设施设置131、管理设施种类交通管理设施具体如下：交通标志：施工标志、限速标志、解除限速标志等；其它设施包括：施工围挡、照明设施、施工警告灯、导向标、路栏、锥形交通路标。142、管理设施的设置（1）施工围挡要求如下：占道施工时，应设置施工围挡。即施工作业控制区周围除留有必要的施工人员、施工车辆进出口通道外，应设置连续封闭的围板、路栏或锥形交通路标等设施；施工作业控制区围板高度要求。高度不应低于1.8m，距离交叉路口20m范围内，工作区围板0.8 m以上的部分应采用通透式围挡。15（2）施工作业控制区照明夜间没有恢复正常交通功能的施工作业控制区，应满足作业照明需求。16（3）施工警告灯夜间没有恢复正常交通功能的施工作业控制区，应在围挡、路栏或锥形交通标顶端处每隔20m左右设置高亮度的施工警告灯。警告灯应设置在作业区周围的锥形交通路标处，必须能反映作业区的轮廓，设置高度距离地面1.2m为宜，受条件限制时不应低于1.0m。施工警告灯遇雨、雪、雾天时应当开启，在其他天气条件下至少应至傍晚前开启，且能发出至少自150米以外清晰可见的连续、闪烁或旋转的红光。17（4）锥形交通标设置在作业现场周围，作业现场后方沿45角放置，相邻锥形交通路标的间距不应超过下表所示的最大值。限制车速（v）km/h 锥形交通路标间距最大值（L）m 渐变段非渐变段40 22502460267080210表5：锥形交通标间距最大值18（5）导向标设置在工作区的两端。19（6）路栏设置在施工作业路段的两端或周围，侧面距离作业现场0.51.5米。20（7）道路施工标志设置在道路作业警示区的起始端，距施工工程的距离即警示区长度，长度参见下表:设计车速（v）km/h 警示区长度（L）m v50 L40 50v70 40L100 70v80 100L300 表1：警示区长度21（8）限速标志设置位置位于道路施工标志下游。快速路、主干路上的施工路段限制车速可设置为60km/h、40km/h或更低，次干路、支路限制车速可设置为30km/h或更低。22（9）解除限速标志设置在道路作业终止区的末端，距施工工程的距离参见下表：限制车速（v）km/h 终止区长度（L）m 50 1030 5080 3035 表4：终止区长度23三、施工作业控制区交通管理设施设置示例 24图B.1 施工作业控制区各组成部分示意图1、施工作业控制区各组成部分示意图见图B.1。25图B.2 同向车道中封闭最内侧车道设置示例2、同向车道中封闭最内侧车道设置示例见图B.2。26（3）同向车道中封闭最外侧车道设置示例见图B.3。图B.3 同向车道中封闭最外侧车道设置示例27图B.4 同向车道中封闭中间车道设置示例（4）同向车道中封闭中间车道设置示例见图B.428图B.5 双向两车道道路封闭其中一条车道设置示例（5）双向两车道道路封闭其中一条车道设置示例见图B.529图B.6 完全封闭施工交通管理设施设置示例（6）完全封闭施工交通管理设施设置示例见图B.630车行道围蔽设施示例31人行道围蔽设施示例32规范围蔽要素：提前设置防护水马或围蔽护栏；提前设置行车导向标志牌；采用规范围蔽设施围蔽；围蔽设施上设置行车导向标志牌；围蔽板或路栏上设置黄闪灯；围蔽板上张贴占用（挖掘）道路许可证（复印件）并悬挂施工信息铭牌（含施工项目名称、建设单位、施工单位、施工起止时间、负责人及联系电话等内容）相关交通安全设施的设置参照“中华人民共和国国家标准GB5768”、中华人民共和国公共安全行业标准道路作业交通安全标志（GA1821998）或（公安部行业标准）城市道路施工作业交通组织规范(GA 900-2010)实施。33四、施工期间交通协管员配置及工作规范 为了更好的做好施工期间交通疏导工作，保障交通安全畅通，将施工对市民出行的影响降到最低，请业主单位按照以下规范配置施工期间交通协管员：341、配置基本原则对于施工引起的人行道全封闭，半封闭或全封闭机动车道的情况，必须根据以下规范配置施工期间交通协管人员。352、分级配置规范（1）全封闭人行道，配置施工期间交通协管人员规范：施工期间，交通协管人员在24小时内分3个台班上班。全封闭人行道，每个施工段每台班必须安排2名交通协管员在人行道围蔽的两端进行交通疏导；（2）半封闭或全封闭机动车道，配置施工期间交通协管员规范：施工期间，交通协管员在24小时内分3个台班上班。施工范围影响到重要路口的，每个路口每台班必须安排4个交通协管员进行疏导；施工沿线每个施工段的两端，每个台班安排2名交通协管员进行疏导；363、施工期间交通协管员着装及管理规范配备施工期间交通协管员，必须按照以下规范设置装备：头戴白色安全头盔、身穿反光衣（与广州市属交通协管员制式相同）、手持反光棒、配备口哨一支、手喷漆一支，有需要的随身携带宣传单张。其中因分段占用车行道导致现场没有双向会车条件，必须采取单边依次放行机动车交通的，施工段的两端的交通协管员必须配备对讲机。施工前期，业主单位必须按照确定的交通疏解方案的内容，将施工期间交通协管员名单送相关交警大队备案，相关大队提前组织人员进行培训教育，对施工期间交通协管员进行分组，并安排广州市属交通协管员做组长进行跟班指挥。374、检查监督机制业主单位必须将施工期间交通协管员的配置纳入到初步设计中，给项目的招投标及后期实施提供依据；如此规范实施初期某些业主单位没有在设计中纳入此项工作，交警支队将发函给业主单位，要求在以后的工程设计中，必须涵盖此项内容。在交警支队发函后，若仍出现不进行交通协管员设计的情况，支队将在审核图纸、道路开挖申请等环节严格管理，保障此项工作的顺利进行；设计单位必须按照交警支队提出的“施工期间交通协管员配置及工作规范”进行相关设计，满足相关要求；如没有按照规范设计，支队将提出修改意见或退图重审；施工单位必须在实施中，要严格落实确定的交通疏解方案，按照方案配置交通协管人员，保障交通安全畅通；如不能落实，交警支队将以函告业主单位、设置黑名单、加强现场管理等手段，保障此项工作顺利进行。38五、施工道路监管指引 由于施工期间道路维护情况多种多样，以下列举常见的几个问题，并给出应对规范：391、施工便道破损严重设计单位必须按照支队提出的“施工期间交通协管员配置及工作规范”进行相关设计，满足相关要求；如没有按照规范设计，支队将提出修改意见或退图重审；施工单位必须在实施中，要严格落实确定的交通疏解方案，按照方案配置交通协管人员，保障交通安全畅通；如不能落实，支队将以函告业主单位、设置黑名单、加强现场管理等手段，保障此项工作顺利进行。402、道路施工拆除了原有交通设施如图所示，由于道路施工，导致原来的道路安全设施缺失（图中即为防撞消能桶、地面导流标线等），存在严重交通安全隐患；应对规范：施工前期，必须将原状交通设施登记造册，对损坏的设施必须及时恢复或采取临时防护措施；如项目业主单位不落实，采用黑名单管理手段，对该项目业主名下所有施工进行严格管理。413、施工完毕后，道路恢复缓慢如图所示，部分施工占道情况严重，但施工完毕后迟迟不清理场地交出路面，恢复交通，导致交通严重阻塞；应对规范：大队将主动联系了解情况，查明原因，对可以恢复而迟迟不恢复路面的单位，书面上报支队，由支队拟文通报该项目业主单位，并逐级上报市城乡建设委员会、市政府，直到问题得到解决。围蔽区域外围蔽区域内424、现场施工材料乱堆放如图所示，部分施工出现施工材料乱堆放现象，导致交通阻塞；应对规范：大队将制止施工单位继续施工，并立即通知该施工单位进行整改，限期清运施工材料，恢复路面，并责成该项目业主单位做好监管；如若反复出现同一问题，书面上报支队，由支队拟文通报该项目业主单位，并逐级上报市城乡建设委员会、市政府，直到问题得到解决。435、沥青刨铺引发交通隐患应对规范：在接口位置加铺沥青，使车辆经过时通行顺畅。在旧路面与正在铣刨的路面交接位铣刨出一斜面，用缓坡接顺道路。施工刨铺后，与原有路面形成45公分高差，引发交通阻塞，并遗留交通安全隐患。接口位置加铺沥青44 参考文献GA 182-1998（公安部行业标准）道路作业交通安全标志GB 5678-1999 道路交通标志和标线GB 5678-2009 道路交通标志和标线GA 900-2010（公安部行业标准）城市道路施工作业交通组织规范45 谢谢 谢谢！46
