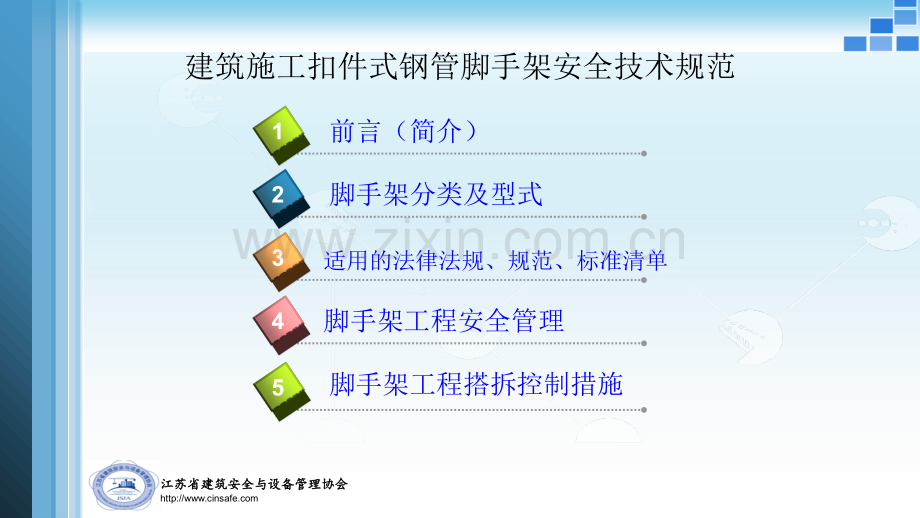

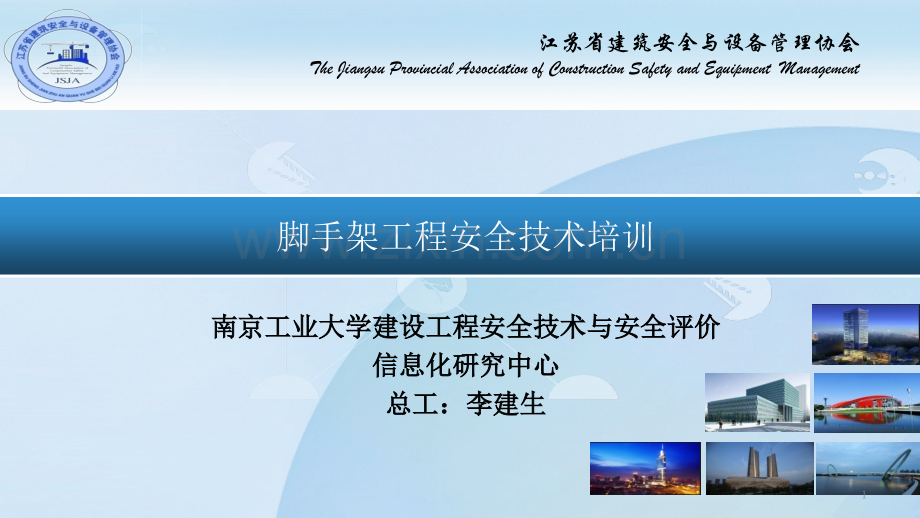

江苏省建筑安全与设备管理协会 江苏省建筑安全与设备管理协会The Jiangsu Provincial Association of Construction Safety and Equipment Management脚手架工程安全技术培训南京工业大学建设工程安全技术与安全评价南京工业大学建设工程安全技术与安全评价信息化研究中心信息化研究中心总工：李建生总工：李建生1江苏省建筑安全与设备管理协会江苏省建筑安全与设备管理协会http:/建筑施工扣件式钢管脚手架安全技术规范41235前言（简介）脚手架分类及型式脚手架工程安全管理脚手架工程搭拆控制措施适用的法律法规、规范、标准清单江苏省建筑安全与设备管理协会江苏省建筑安全与设备管理协会http:/建筑施工扣件式钢管脚手架安全技术规范967810术语构配件构造要求搭设与拆除检查与验收11安全使用江苏省建筑安全与设备管理协会江苏省建筑安全与设备管理协会http:/1、前言 脚手架是土木工程施工中不可缺少重要的临时设施。它是为保证高处作业安全，为解决在建筑物高部位顺利进行施工而专门搭设的，用作操作平台、施工作业和运输通道、并能临时堆放施工用材料和机具。因此，脚手架在土木工程施工中有着广泛的应用。目前脚手架的发展趋势是采用金属制作的、具有多种功用的组合式脚手架，可以适用不同情况作业的要求。脚手架可根据与施工对象的位置关系，支承特点、结构形式以及使用的材料等划分为多种类型。江苏省建筑安全与设备管理协会江苏省建筑安全与设备管理协会http:/2、脚手架分类及型式1 1按照与建筑物的位置关系划分：按照与建筑物的位置关系划分：（1）外脚手架：外脚手架沿建筑物外围从地面搭起，既用于外墙砌筑，又可用于外装饰施工。其主要形式有多立杆式、框式、桥式等。多立杆式应用最广，框式次之，桥式应用最少。（2）里脚手架：里脚手架搭设于建筑物内部，每砌完一层墙后，即将其转移到上一层楼面，进行新的一层砌体砌筑，它可用于内外墙的砌筑和室内装饰施工。里脚手架用料少，但装拆频繁，故要求轻便灵活，装拆方便。其结构型式有折叠式、支柱式和门架式等多种。江苏省建筑安全与设备管理协会江苏省建筑安全与设备管理协会http:/2、脚手架分类及型式 2 2按其所用材料分为按其所用材料分为:木脚手架、竹脚手架和金属脚手架；3 3按其结构形式分为按其结构形式分为:多立杆式、碗扣式、门型、方塔式、附着式升降脚手架及悬吊式脚手架等。4 4按照支承部位和型式划分：按照支承部位和型式划分：（1）落地式：搭设（支座）在地面、楼面、屋面或其他平台结构之上的脚手架。（2）悬挑式：采用悬挑方式支固的脚手架，其挑支方式又有以下3种。江苏省建筑安全与设备管理协会江苏省建筑安全与设备管理协会http:/2、脚手架分类及型式架设于专用悬挑梁上；架设于专用悬挑三角桁架上；架设于由撑拉杆件组合的支挑结构上。其支挑结构有斜撑式、斜拉式、拉撑式和顶固式等多种。（3）附墙悬挂脚手架：在上部或中部挂设于墙体挑挂件上的定型脚手架。（4）悬吊脚手架：悬吊于悬挑梁或工程结构之下的脚手架。（5）附着升降脚手架：附着于工程结构依靠自身提升设备实现升降的悬空脚手架。（6）水平移动脚手架：带行走装置的脚手架或操作平台架。江苏省建筑安全与设备管理协会江苏省建筑安全与设备管理协会http:/2、脚手架分类及型式 梁上安装三角支撑效果图 墙上安装三角支撑效果图江苏省建筑安全与设备管理协会江苏省建筑安全与设备管理协会http:/3、适用的法律法规、规范、标准清单1.建筑施工扣件式钢管脚手架安全技术规范 JGJ 130-2011 2.建筑施工门式钢管脚手架安全技术规范 JGJ 128-2010 3.建筑施工工具式脚手架安全技术规范JGJ 202-2010 4.建筑施工碗扣式钢管脚手架安全技术规范 JGJ 166-2008 5.建筑施工承插型盘扣式钢管支架安全技术规程JGJ 231-2010 6.建筑施工安全检查标准 JGJ 59-2011 江苏省建筑安全与设备管理协会江苏省建筑安全与设备管理协会http:/4、脚手架工程安全管理 1企业资质要求 （1）脚手架工程施工单位必须具有相应的专业资质，才可从事其资质范围内脚手架的搭设与拆除作业。（2）从事脚手架工程施工的单位应取得由建设行政主管部门颁发的相应资质证书及安全生产许可证，安全生产许可证必须在法定有效期内。（3）脚手架工程施工单位不得将其承包的专业工程中非劳务作业部分再分包。（4）审查主要管理人员的资质证书、分包项目经理安全考核证（B证）、安全员安全考核证（C证）；江苏省建筑安全与设备管理协会江苏省建筑安全与设备管理协会http:/4、脚手架工程安全管理 （5）审查架子工的上岗证书，并进行人证对照，做到人证相符；（6）审查安全生产管理机构的设置情况；（7）审查安全生产责任制、安全生产规章制度等。（8）施工人员办理意外伤害保险的档案资料。2施工人员要求 （1）个人不得从事脚手架的搭设与拆除工作。（2）建筑架子工属于建筑施工特种作业人员，必须经建设行政主管部门考核合格，取得建筑施工特种作业人员操作资格证书，方可上岗从事脚手架的搭设与拆除作业。建筑架子工职业资格证书有效期为2年。江苏省建筑安全与设备管理协会江苏省建筑安全与设备管理协会http:/4、脚手架工程安全管理 （3）建筑架子工的用人单位应当履行下列职责：1）与持有效执业资格证书的建筑架子工订立劳动合同；2）制定并落实本单位特种作业安全操作规程和安全管理制度；3）书面告知建筑架子工违章操作的危害；4）向建筑架子工提供齐全、合格的安全防护用品和安全的作业条件；5）组织或者委托有能力的培训机构对本单位建筑架子工进行年度安全生产教育培训或者继续教育，培训时间不少于24小时；江苏省建筑安全与设备管理协会江苏省建筑安全与设备管理协会http:/4、脚手架工程安全管理 6）建立本单位建筑架子工管理档案；7）查处本单位建筑架子工的违章行为并记录在档；8）法律法规及有关规定明确的其他职责。3施工技术要求 （1）脚手架搭设前应编制施工方案。对于达到一定规模、危险性较大的脚手架工程，必须由负责搭拆作业专业施工单位，根据工程特点、现场情况及危险性较大的分部分项工程安全管理办法（建质200987号），组织编制专项施工方案，经公司审批监理公司盖章后备案实施。江苏省建筑安全与设备管理协会江苏省建筑安全与设备管理协会http:/4、脚手架工程安全管理（2）钢管和扣件应有质量含格证明，项目部应对进场材料进行验收和相关检测，经项目部及有关部门认可后方可使用。（3）临街搭设脚手架时，外侧应有防止坠物伤人的防护措施。（4）在脚手架上进行电、气焊作业时，应有防火措施和专人（5）工地临时用电线路的架设及脚手架接地、避雷措施等，应按现行行业标准施工现场临时用电安全技术规范（JGJ46-2005）的有关规定执行。（6）脚手架工程，严禁与物料提升机、施工升降机、塔吊等起重设备机身及其附着设施相连接；物料周转平台等架体相连接。江苏省建筑安全与设备管理协会江苏省建筑安全与设备管理协会http:/5、脚手架工程搭拆控制措施1从事脚手架搭设、维修、拆除作业的人员必须持证上岗，上岗人员应定期体检，操作时必须戴安全帽、系安全带、穿防滑鞋。2脚手架工程施工时，应首先由脚手架工程技术负责人，向架子班组作业人员进行安全技术交底，并有交底书，交底后双方应签字注明交底日期。3临街搭拆作业时，外侧应有防坠物伤人的防护措施，当遇有六级以上强风和雨、雾、雪天气时，应停止搭拆作业活动，雪、雨后上架作业应有防滑措施，并扫除积雪，每搭设完10米高度后，应组织验收，对长期停用的脚手架在恢复使用前或拆除前应进行检查，确保作业人员安全。脚手架在使用过程中应经常进行检查，特别是在大风、暴雨后更要进行，发现问题应急时处理。江苏省建筑安全与设备管理协会江苏省建筑安全与设备管理协会http:/5、脚手架工程搭拆控制措施4作业层上的施工荷载应满足设计要求，不得超载，不得将模板支架、缆风绳、泵送砼和砂浆输送管等固定在脚手架上，严禁悬挂起重设备。5脚手架拆除必须有项目经理或工程施工负责人签字确认可拆除通知书，方准进行拆除。作业前应制定拆除方案，保证拆除过程中脚手架的稳定性，拆除作业应从上而下逐层进行，严禁上下同时作业，拆除的杆件严禁抛扔，应滑下或用绳系下，分类堆放及时整理运走，在拆除作业区周围设置围栏，警告标志，拆除作业时地面要有专人监护，严禁非作业人员闯入作业区。6.搭拆脚手架，应设置警戒区，并派专人警戒。遇有六级以上大风和恶劣气候，应停止脚手架搭拆工作。江苏省建筑安全与设备管理协会江苏省建筑安全与设备管理协会http:/ 6.6.术语术语6.1扣件式钢管脚手架 为建筑施工而搭设的，承受荷载的由扣件和钢管等构成的脚手架与支撑架，包含本规范各类脚手架与支撑架，统称脚手架。江苏省建筑安全与设备管理协会江苏省建筑安全与设备管理协会http:/ 6.6.术语术语6.2支撑架 为钢结构安装或浇筑混凝土构件等搭设的承力支架。6.3满堂扣件式钢管脚手架 在纵横方向，由不少于3排立杆并与水平杆、水平剪刀撑、竖向剪刀撑、扣件等构成的脚手架。该架体顶部作业层施工荷载通过水平杆传递给立杆，顶部立杆呈偏心受压状态，简称满堂脚手架。江苏省建筑安全与设备管理协会江苏省建筑安全与设备管理协会http:/ 6.6.术语术语江苏省建筑安全与设备管理协会江苏省建筑安全与设备管理协会http:/ 6.6.术语术语 6.4开口型脚手架 沿建筑周边非交圈设置的脚手架为开口型脚手架；其中呈直线型的脚手架为 一字型脚手架。6.5封圈型脚手架 沿建筑周边交圈设置的脚手架。江苏省建筑安全与设备管理协会江苏省建筑安全与设备管理协会http:/ 6.6.术语术语 6.5满堂扣件式钢管支撑架 在纵横方向，由不少于3排立杆并与水平杆、水平剪刀撑、竖向剪刀撑、扣件等构成的承力支架。该架体顶部的钢结构安装等（同类工程）施工荷载通过可调托撑轴心传力给立杆，顶部立杆呈轴心受压状态，简称满堂支撑架。江苏省建筑安全与设备管理协会江苏省建筑安全与设备管理协会http:/ 7.7.构配件：脚手架钢管构配件：脚手架钢管7.1脚手架钢管的钢材质量应符 合现行国家标准碳素结构钢GB/T700 中 Q235 级钢的规定。7.2脚手架钢管宜采用48.33.6钢管。每根钢管的最大质量不应大于25.8kg。江苏省建筑安全与设备管理协会江苏省建筑安全与设备管理协会http:/ 7.7.构配件：构配件：脚手板7.3 脚手板可采用钢、木、竹材料制作，单块脚手板的质量不宜大于 30kg。7.4 冲压钢脚手板的材质应符合现行国家标准碳素结构钢GB/T700 中 Q235级钢的规定。7.5木脚手板厚度不应小于 50mm，两端宜各设置直径不小于 4mm 的镀锌钢丝箍两道。1.2 脚手板可采用钢、木、竹材料制作，单块脚手板的质量不宜大于30kg，脚手板厚度不应小于50mm，两端宜各设置直径不小于4mm的镀锌钢丝箍两道。江苏省建筑安全与设备管理协会江苏省建筑安全与设备管理协会http:/ 7.7.构配件构配件江苏省建筑安全与设备管理协会江苏省建筑安全与设备管理协会http:/7.7.构配件：构配件：扣件 7.6扣件：分旋转、直角、对接扣件，扣件在螺栓拧紧扭力达到65N m时，不得发生破环。7.7扣件进入施工现场应检查产品合格证，并应进行抽样复试，技术性能应 符合现行国家标准钢管脚手架扣件GB 15831 的规定。扣件在使用前应逐个 挑选，有裂缝、变形、螺栓出现滑丝的严禁使用。(强制性条文强制性条文)江苏省建筑安全与设备管理协会江苏省建筑安全与设备管理协会http:/7.7.构配件：可调托撑构配件：可调托撑 7.8可调托撑螺杆外径不得小于36mm。7.9 可调托撑的螺杆与支托板焊接应牢固，焊缝高度不得小于6mm；可调托撑螺杆与螺母旋合长度不得少于5扣，螺母厚度不得小于30mm。7.10可调托撑受压承载力设计值不应小于40kN，支托板厚不应小于5mm。(强制性条文强制性条文)江苏省建筑安全与设备管理协会江苏省建筑安全与设备管理协会http:/7.7.构配件：可调托撑构配件：可调托撑 模板支撑架必须采用顶托受力，可调托撑螺杆伸出钢管顶部不得大于200mm，插入立杆内的长度不得小于150mm，螺杆插入立杆内的长度宜大于2倍伸出钢管的螺杆长度，螺杆外径与钢管内径的间隙不得大于3mm。江苏省建筑安全与设备管理协会江苏省建筑安全与设备管理协会http:/8.构造要求8.1 单排脚手架搭设高度不应超过24m；双排脚手架搭设高度不宜超过50m，高度超过50m的双排脚手架，应采用分段搭设等措施。8.2 8.2 脚手架纵向水平杆、横向水平杆、脚手板脚手架纵向水平杆、横向水平杆、脚手板8.2.1 8.2.1 纵向水平杆的构造应符合下列规定：纵向水平杆的构造应符合下列规定：（1）纵向水平杆应设置在立杆内侧，单根杆长度不应小于3跨；（2)纵向水平杆接长应采用对接扣件连接或搭接，并应符合下列规定：1）两根相邻纵向水平杆的接头不应设置在同步或同跨内；不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm；各接头中心至最近主节点的距离不应大于纵距的1/3。江苏省建筑安全与设备管理协会江苏省建筑安全与设备管理协会http:/不同步或不同跨两个相邻接头江苏省建筑安全与设备管理协会江苏省建筑安全与设备管理协会http:/不同步或不同跨两个相邻接头江苏省建筑安全与设备管理协会江苏省建筑安全与设备管理协会http:/8.构造要求 2）搭接长度不应小于1m，应等间距设置3个旋转扣件固定；端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于100mm。3）当使用冲压钢脚手板、木脚手板、竹串片脚手板时，纵向水 平杆应作为横向水平杆的支座，用直角扣件固定在立杆上；当使用竹笆脚手板时，纵向水平杆应采用直角扣件固定在横向水平杆上，并应等间距设置，间距不应大于400mm。1-立杆2-纵向水平杆3-横向水平杆4-竹笆脚手板5-其它脚手板江苏省建筑安全与设备管理协会江苏省建筑安全与设备管理协会http:/ 8.构造要求8.3 横向水平杆的构造应符合下列规定：横向水平杆的构造应符合下列规定：（1）作业层上非主节点处的横向水平杆，宜根据支承脚手板的需要等间距设置，最大间距不应大于纵距的1/2；（2）当使用冲压钢脚手板、木脚手板、竹串片脚手板时，双排脚手架的横向水平杆两端均应采用直角扣件固定在纵向水平杆上；单排脚手架的横向水平杆的一端应用直角扣件固定在纵向水平杆上，另一端应插入墙内，插入长度不应小于180mm；（3）当使用竹笆脚手板时，双排脚手架的横向水平杆的两端，应用直角扣件固定在立杆上；单排脚手架的横向水平杆的一端，应用直角扣件固定在立杆上，另一端插入墙内，插入长度不应小于180mm（且应有防止横向水平移动和防滑脱稳固措施）。江苏省建筑安全与设备管理协会江苏省建筑安全与设备管理协会http:/8.构造要求8.4 主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆除。(强制性条文强制性条文)江苏省建筑安全与设备管理协会江苏省建筑安全与设备管理协会http:/8.构造要求8.5 8.5 脚手板的设置应符合下列规定：脚手板的设置应符合下列规定：（1）作业层脚手板应铺满、铺稳、铺实；（2）冲压钢脚手板、木脚手板、竹串片脚手板等，应设置在三根横向水平杆上。当脚手板长度小于2m时，可采用两根横向水平杆支承，但应将脚手板两端与横向水平杆可靠固定，严防倾翻。（3）竹笆脚手板应按其主竹筋垂直于纵向水平杆方向铺设，且应对接平铺，四个角应用直径不小于1.2mm的镀锌钢丝固定在纵向水平杆上。（宜4mm）（4）作业层端部脚手板探头长度应取150mm，其板的两端均应固定于支承杆件上。江苏省建筑安全与设备管理协会江苏省建筑安全与设备管理协会http:/8.构造要求 脚手板的铺设应采用对接平铺或搭接铺设。脚手板的铺设应采用对接平铺或搭接铺设。（1 脚手板对接平铺时，接头处应设两根横向水平杆，脚手板外伸长度应取130mm 150mm，两块脚手板外伸长度的和不应大于300mm；（2 脚手板搭接铺设时，接头应支在横向水平杆上，搭接长度不应小于200mm，其伸出横向水平杆的长度不应小于100mm。（a）脚手板对接 （b）脚手板搭接江苏省建筑安全与设备管理协会江苏省建筑安全与设备管理协会http:/8.构造要求 8.68.6立杆基础立杆基础 （1）应清除搭设场地杂物，平整搭设场地，并使排水畅通。（2）立杆垫板或底座底面标高宜高于自然地坪50mm100mm。（3）底座安放应符合下列规定：1）底座、垫板均应准确地放在定位线上；2）垫板宜采用长度不少于2跨、厚度不小于50mm宽度不小于200mm的木垫板。江苏省建筑安全与设备管理协会江苏省建筑安全与设备管理协会http:/ 8.构造要求江苏省建筑安全与设备管理协会江苏省建筑安全与设备管理协会http:/8.构造要求 （4）脚手架必须设置纵、横向扫地杆。纵向扫地杆应采用直角扣件固定在距底座上皮不大于200mm处的立杆上。横向扫地杆应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。江苏省建筑安全与设备管理协会江苏省建筑安全与设备管理协会http:/8.构造要求8.7 脚手架立杆基础不在同一高度上时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不应大于1m。靠边坡上方的立杆轴线到边坡的距离不应小于500mm。1横向扫地杆；2纵向扫地杆江苏省建筑安全与设备管理协会江苏省建筑安全与设备管理协会http:/8.构造要求8.8 单、双排脚手架底层步距均不应大于2m。8.9 单、双排脚手架立杆接长除顶层顶步外，其余各层各步接头必须采用对接扣件拉接。(强制性条文强制性条文)8.10 8.10 脚手架立杆的对接、搭接应符合下列规定：脚手架立杆的对接、搭接应符合下列规定：(1)当立杆采用对接接长时，立杆的对接扣件应交错布置，两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500；各接头中心至主节点的距离不宜大于步距的1/3；(2)当立杆采用搭接接长时，搭接长度不应小于1m，并应采用不少于2个旋转扣件固定。端部扣件盖板的边缘至杆端距离不应小于100mm。江苏省建筑安全与设备管理协会江苏省建筑安全与设备管理协会http:/8.构造要求8.11 脚手架立杆顶端栏杆宜高出女儿墙上端1m，宜高出檐口上端1.5m。8.12 8.12连墙件连墙件8.14 脚手架连墙件设置的位置、数量应按专项施工方案确定。8.15 脚手架连墙件数量的设置除应满足本规范的计算要求外，还应符合下表规定。江苏省建筑安全与设备管理协会江苏省建筑安全与设备管理协会http:/8.构造要求 8.13连墙件的布置应符合下列规定：(1)应靠近主节点设置，偏离主节点的距离不应大于300mm.(2)应从底层第一步纵向水平杆处开始设置，当该处设置有困难时，应采用其它可靠措施固定；(3)应优先采用菱形布置，或采用方形、矩形布置。8.14 开口型脚手架的两端必须设置连墙件，连墙件的垂直间距不应大于建筑物的层高，并且不应大于4m。江苏省建筑安全与设备管理协会江苏省建筑安全与设备管理协会http:/8.构造要求8.15 连墙件中的连墙杆应呈水平设置，当不能水平设置时，应向脚手架一端下斜连接。8.16连墙件必须采用可承受拉力和压力的构造。对高度24m以上的双排脚手架，应采用刚性连墙件与建筑物连接。（20米以上高大脚手架须有卸荷措施）江苏省建筑安全与设备管理协会江苏省建筑安全与设备管理协会http:/8.构造要求江苏省建筑安全与设备管理协会江苏省建筑安全与设备管理协会http:/脚手架只适于承受竖向荷载，不能承受水平荷载，所以必须将脚手架与建筑物之间采用连墙杆牢固连接，以保证脚手架的整体稳定性。设置连墙杆不但可以防止脚手架因风荷载或风吸力而发生的向内或向外的倾翻事故，同时还可以作为脚手架的中间约束，减小脚手架的计算高度，提高承载能力，保证脚手架的整体稳定性。连墙杆本身必须具有一定强度，既能受拉又能受压，一般不得低于10kN，否则将不利于传递荷载。连墙杆应靠近脚手架的节点处设置，距节点位置不大于300mm。如果将连墙杆设置在步距的中间，由于立杆的局部弯曲变形，连墙杆几乎起不到作用。连墙杆应该从脚手架的最低的第一道大横杆处开始设置，其垂直距离不大于建筑的层高。从脚手架的试验表明，脚手架的破坏形式主要是整体失稳，如果按照规定设置牢固的连墙杆，将会提高脚手架的整体稳定性。江苏省建筑安全与设备管理协会江苏省建筑安全与设备管理协会http:/8.构造要求江苏省建筑安全与设备管理协会江苏省建筑安全与设备管理协会http:/8.构造要求8.17当脚手架下部暂不能设连墙件时应采取防倾覆措施。当搭设抛撑时，抛撑应采用通长杆件，并用旋转扣件固定在脚手架上，与地面的倾角应在4560之间；连接点中心至主节点的距离不应大于300mm。抛撑应在连墙件搭设后再拆除。8.188.18剪刀撑与横向斜撑剪刀撑与横向斜撑8.19 双排脚手架应设置剪刀撑与横向斜撑，单排脚手架应设置剪刀撑。8.20 单、双排脚手架剪刀撑的设置应符合下列规定：(1)每道剪刀撑宽度不应小于4跨，且不应小于6m，斜杆与地面的倾角应在450600之间；江苏省建筑安全与设备管理协会江苏省建筑安全与设备管理协会http:/8.构造要求(2)剪刀撑斜杆的接长应采用搭接或对接，搭接长度不应小于1m，并应采用不少于2个旋转扣件固定，与立杆相同；(3)剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线至主节点的距离不应大于150mm。8.25 高度在24m及以上的双排脚手架应在外侧全立面连续设置剪刀撑；高度在24m以下的单、双排脚手架，均必须在外侧两端、转角及中间间隔不超过15m的立面上，各设置一道剪刀撑，并应由底至顶连续设置。江苏省建筑安全与设备管理协会江苏省建筑安全与设备管理协会http:/8.构造要求15m江苏省建筑安全与设备管理协会江苏省建筑安全与设备管理协会http:/8.构造要求江苏省建筑安全与设备管理协会江苏省建筑安全与设备管理协会http:/8.构造要求江苏省建筑安全与设备管理协会江苏省建筑安全与设备管理协会http:/8.构造要求 8.218.21 双排脚手架横向斜撑的设置应符合下列规定：双排脚手架横向斜撑的设置应符合下列规定：(1)横向斜撑应在同一节间，由底至顶层呈之字型连续布置。(2)高度在24m以下的封闭型双排脚手架可不设横向斜撑，高度在24m以上的封闭型脚手架，除拐角应设置横向斜撑外，中间应每隔6跨距设置一道。8.22 开口型双排脚手架的两端均必须设置横向斜撑。(强制性条文强制性条文)江苏省建筑安全与设备管理协会江苏省建筑安全与设备管理协会http:/8.构造要求江苏省建筑安全与设备管理协会江苏省建筑安全与设备管理协会http:/8.构造要求 8.23 8.23 斜道斜道8.24 8.24 人行并兼作材料运输的斜道的型式宜按下列要求确人行并兼作材料运输的斜道的型式宜按下列要求确(1)高度不大于 6m 的脚手架，宜采用一字型斜道；(2)高度大于 6m 的脚手架，宜采用之字型斜道。8.258.25斜道的构造应符合下列规定：斜道的构造应符合下列规定：(1)斜道应附着外脚手架或建筑物设置；(2)运料斜道宽度不应小于 1.5m，坡度不应大于 1:6；人行斜道宽度不应小 于 1m，坡度不应大于 1:3；(3)拐弯处应设置平台，其宽度不应小于斜道宽度；江苏省建筑安全与设备管理协会江苏省建筑安全与设备管理协会http:/8.构造要求(4)斜道两侧及平台外围均应设置栏杆及挡脚板。栏杆高度应为 1.2m，挡脚 板高度不应小于 180mm。(5)人行斜道和运料斜道的脚手板上应每隔 250 mm 300mm 设置一根防滑 木条，木条厚度应为 20 mm 30mm。江苏省建筑安全与设备管理协会江苏省建筑安全与设备管理协会http:/8.构造要求8.26.8.26.满堂脚手架满堂脚手架8.27满堂脚手架搭设高度不宜超过 36m；满堂脚手架施工层不得超过 1 层。8.28满堂脚手架立杆接长接头必须采用对接扣件连接。立杆对接扣件布置应符合本规范，水平杆的连接，水平杆长度不宜小于 3 跨。应符合规范第的有关规定，8.29满堂脚手架应在架体外侧四周及内部纵、横向每 6m 至 8m 由底至顶设置连 续竖向剪刀撑。当架体搭设高度在 8m 以下时，应在架顶部设置连续水平剪刀撑；当架体搭设高度在 8m 及以上时，应在架体底部、顶部及竖向间隔不超过 8m 分别 设置连续水平剪刀撑。水平剪刀撑宜在竖向剪刀撑斜杆相交平面设置。剪刀撑宽 度应为 6m8m。江苏省建筑安全与设备管理协会江苏省建筑安全与设备管理协会http:/8.构造要求 8.30 满堂脚手架的高宽比不宜大于 3，当高宽比大于 2 时，应在架体的外侧四 周和内部水平间隔 6m9m，竖向间隔 4m6m 设置连墙件与建筑结构拉结，当无法设置连墙件时，应采取设置钢丝绳张拉固定等措施。8.31当满堂脚手架局部承受集中荷载时，应按实际荷载计算并应局部加固。8.32满堂脚手架应设爬梯，爬梯踏步间距不得大于 300mm。江苏省建筑安全与设备管理协会江苏省建筑安全与设备管理协会http:/8.构造要求江苏省建筑安全与设备管理协会江苏省建筑安全与设备管理协会http:/8.构造要求8.3.3满堂支撑架8.3.4满 堂支撑架搭设高度不宜超过30m。1普通型：1）在架体外侧周边及内部纵、横向每 5m8m，应由底至顶设置连续竖向 剪刀撑，剪刀撑宽度应为 5m8m。2)在竖向剪刀撑顶部交点平面应设置连续水平剪刀撑。当支撑高度超过8m，或施工总荷载大于 15kN/，或集中线荷载大于 20kN/m 的支撑 架，扫地杆的设置层应设置水平剪刀撑。水平剪刀撑至架体底平面距离与水平剪刀撑间距不宜超过 8m。江苏省建筑安全与设备管理协会江苏省建筑安全与设备管理协会http:/普通型剪刀撑1水平剪刀撑；水平剪刀撑；2竖向剪刀撑；竖向剪刀撑；3扫地杆设置层扫地杆设置层江苏省建筑安全与设备管理协会江苏省建筑安全与设备管理协会http:/8.构造要求 2 加强型：1）当立杆纵、横间距为0.9m0.9m1.2m1.2m时，在架体外侧周边 及内部纵、横向每4跨（且不大于5m），应由底至顶设置连续竖向剪 刀撑，剪刀撑宽度应为4跨。2）当立杆纵、横间距为 0.6 m0.6m0.9 m0.9m（含 0.6m0.6m，0.9m0.9m）时，在架体外侧周边及内部纵、横向每 5 跨（且不小于 3m），应由底至顶设置连续竖向剪刀撑，剪刀撑宽度应为 5 跨。江苏省建筑安全与设备管理协会江苏省建筑安全与设备管理协会http:/加强型剪刀撑1、水平剪刀撑；、水平剪刀撑；2、竖向剪刀撑；、竖向剪刀撑；3、扫地杆设置、扫地杆设置江苏省建筑安全与设备管理协会江苏省建筑安全与设备管理协会http:/8.构造要求 型钢悬挑脚手架型钢悬挑脚手架 8.3.6一次悬挑脚手架高度不宜超过20m。8.3.7 型钢悬挑梁宜采用双轴对称截面的型钢。悬挑钢梁型号及锚固件应按设计确定，钢梁截面高度不应小于 160mm。悬挑梁尾端应在两处及以上固定于钢筋混凝土梁板结构上。锚固型钢悬挑梁的 U 型钢筋拉环或锚固螺栓直径不宜小于16mm。江苏省建筑安全与设备管理协会江苏省建筑安全与设备管理协会http:/8.构造要求8.3.8 用于锚固的U型钢筋拉环或螺栓应采用冷弯成型。U型钢筋拉环、锚固螺栓与型钢间隙应用钢楔或硬木楔楔紧。1木楔侧向楔紧；木楔侧向楔紧；2两根两根 1.5m 长直径长直径 18mmHRB335 钢筋钢筋江苏省建筑安全与设备管理协会江苏省建筑安全与设备管理协会http:/8.构造要求8.3.9 每个型钢悬挑梁外端宜设置钢丝绳或钢拉杆与上一层建筑结构斜拉结。钢丝绳、钢拉杆不参与悬挑钢梁受力计算；钢丝绳与建筑结构拉结的吊环应使用HPB235级钢筋，其直径不宜小于20，吊环预埋锚固长度应符合现行国家标准混凝土结构设计规范GB50010中钢筋锚固的规定。江苏省建筑安全与设备管理协会江苏省建筑安全与设备管理协会http:/8.构造要求8.4.0 悬挑钢梁悬挑长度应按设计确定，固定段长度不应小于悬挑段长度的1.25倍。型钢悬挑梁固定端应采用2个（对）及以上U型钢筋拉环或锚固螺栓与建筑结构梁板固定，U型钢筋拉环或锚固螺栓应预埋至混凝土梁、板底层钢筋位置，并应与混凝土梁、板底层钢筋焊接或绑扎牢固，其锚固长度应符合现行国家标准混凝土结构设计规范中钢筋锚固的规定。8.4.1 型钢悬挑梁悬挑端应设置能使脚手架立杆与钢梁可靠固定的定位点，定位点离悬挑梁端部不应小于100mm。定位点可采用竖直焊接长0.2m、直径25mm-30mm的钢筋或短管等方式。江苏省建筑安全与设备管理协会江苏省建筑安全与设备管理协会http:/8.构造要求 悬挑钢梁穿墙构造 悬挑钢梁楼面构造江苏省建筑安全与设备管理协会江苏省建筑安全与设备管理协会http:/8.构造要求8.4.2 悬挑梁间距应按悬挑架架体立杆纵距设置，每一纵距设置一根。悬挑钢梁前端应采用吊拉卸荷，吊拉卸荷的吊拉构件有刚性的，也有柔性的，如果使用钢丝绳，其直径不应小于14，使用预埋吊环其直径不宜小于20（或计算确定），预埋吊环应使用HPB235级钢筋制作。钢丝绳卡不得少于3个。悬挑钢梁穿墙构造 悬挑钢梁楼面构造江苏省建筑安全与设备管理协会江苏省建筑安全与设备管理协会http:/9、搭设与拆除9 9 搭设与拆除搭设与拆除9.1 9.1 施工准备施工准备9.1.1 脚手架搭设前，应按专项施工方案向施工人员进行交底。9.1.2 应按本规范的规定和脚手架专项施工方案要求对钢管、扣件、脚手板、可调托撑等进行检查验收，不合格产品不得使用。9.1.3 应清除搭设场地杂物，平整搭设场地，并应使排水畅通。9.2 9.2 地基与基础地基与基础9.2.1 立杆垫板或底座底面标高宜高于自然地坪50mm100mm。江苏省建筑安全与设备管理协会江苏省建筑安全与设备管理协会http:/9、搭设与拆除9.3 9.3 搭设搭设9.3.1 单、双排脚手架必须配合施工进度搭设，一次搭设高度不应超过相邻连墙件以上两步；如果超过相邻连墙件以上两步，无法设置连墙件时，应采取撑拉固定等措施与建筑结构拉结。9.3.2 每搭完一步脚手架后，应按规范规定校正步距、纵距、横距及立杆的垂直度。9.3.3 底座安放应符合下列规定：1 底座、垫板均应准确地放在定位线上；2 垫板应采用长度不少于2跨、厚度不小于50mm、宽度不小200的木垫板。9.3.4 立杆搭设应符合下列规定：江苏省建筑安全与设备管理协会江苏省建筑安全与设备管理协会http:/9、搭设与拆除1 相邻立杆的对接连接应符合规定；2 脚手架开始搭设立杆时，应每隔6跨设置一根抛撑，直至连墙件安装稳定后，方可根据情况拆除；3 当架体搭设至有连墙件的主节点时，在搭设完该处的立杆、纵向水平杆、横向水平杆后，应立即设置连墙件。9.3.5 脚手架纵向水平杆的搭设应符合下列规定：1 脚手架纵向水平杆应随立杆按步搭设，并应采用直角扣件与立杆固定；2 纵向水平杆的搭设应符合规范规定；3 在封闭型脚手架的同一步中，纵向水平杆应四周交圈设置，并应用直角扣件与内外角部立杆固定。江苏省建筑安全与设备管理协会江苏省建筑安全与设备管理协会http:/9、搭设与拆除9.3.6 脚手架横向水平杆搭设应符合下列规定：1 搭设横向水平杆应符合第2.2.2条的规定；2 双排脚手架横向水平杆的靠墙一端至墙装饰面的距离不应大于100mm；9.3.7 脚手架连墙件安装应符合下列规定：1 连墙件的安装应随脚手架搭设同步进行，不得滞后安装；2 当单、双排脚手架施工操作层高出相邻连墙件以上二步时，应采取确保脚手架稳定的临时拉结措施，直到上一层连墙件安装完毕后再根据情况拆除。9.3.8 脚手架剪刀撑与单、双排脚手架横向斜撑应随立杆、纵向和横向水平杆等同步搭设，不得滞后安装。江苏省建筑安全与设备管理协会江苏省建筑安全与设备管理协会http:/9、搭设与拆除9.3.9 作业层、斜道的栏杆和挡脚板的搭设应符合下列规定：1 栏杆和挡脚板均应搭设在外立杆的内侧；2 上栏杆上皮高度应为1.2m；3 挡脚板高度不应小于180mm；4 中栏杆应居中设置。江苏省建筑安全与设备管理协会江苏省建筑安全与设备管理协会http:/9、搭设与拆除9.3.10 脚手板的铺设应符合下列规定：1 脚手板应铺满、铺稳，离墙面的距离不应大于150mm；2 采用对接或搭接时均应符合规范规定；脚手板探头应用直径3.2mm的镀锌钢丝固定在支承杆件上；3 在拐角、斜道平台口处的脚手板，应用镀锌钢丝固定在横向水平杆上，防止滑动。4 脚手板下用安全网双层兜底。施工层以下每隔10米用安全网封闭。9.4 9.4 拆除拆除9.4.1 脚手架拆除应按专项方案施工，拆除前应做好下列准备工作：江苏省建筑安全与设备管理协会江苏省建筑安全与设备管理协会http:/9、搭设与拆除1 应全面检查脚手架的扣件连接、连墙件、支撑体系等是否符合构造要求；2 应根据检查结果补充完善脚手架专项方案中的拆除顺序和措施，经审批后方可实施；3 拆除前应对施工人员进行交底,应清除脚手架上杂物及地面障碍物。单、双排脚手架拆除作业必须由上而下逐层进行，严禁上下同时作业；连墙件必须随脚手架逐层拆除，严禁先将连墙件整层或数层拆除后再拆脚手架；分段拆除高差大于两步时，应增设连墙件加固。9.4.3 当脚手架拆至下部最后一根长立杆的高度（约6.5m）江苏省建筑安全与设备管理协会江苏省建筑安全与设备管理协会http:/9、搭设与拆除时，应先在适当位置搭设临时抛撑加固后，再拆除连墙件。当单、双排脚手架采取分段、分立面拆除时，对不拆除的脚手架两端，应设置连墙件和横向斜撑加固。9.4.4 架体拆除作业应设专人指挥，当有多人同时操作时，应明确分工、统一行动，且应具有足够的操作面。9.4.5 卸料时各构配件严禁抛掷至地面；江苏省建筑安全与设备管理协会江苏省建筑安全与设备管理协会http:/10、检查与验收10 10 检查与验收检查与验收10.1 10.1 脚手架检查与验收脚手架检查与验收10.1.1 脚手架及其地基基础应在下列阶段进行检查与验收1 基础完工后及脚手架搭设前；2 作业层上施加荷载前；3 每搭设完6m8m高度后；4 达到设计高度后；5 遇有六级强风及以上风或大雨后，冻结地区解冻后；6 停用超过一个月。10.1.2 现场生产经理组织验收，方案编制人、项目技术负责人、项目安全负责人及搭设班组参加验收。江苏省建筑安全与设备管理协会江苏省建筑安全与设备管理协会http:/10、检查与验收10.1.3 脚手架使用中，应定期检查下列要求内容：1 杆件的设置和连接，连墙件、支撑等的构造应符合本规范和专项施工方案的要求；2 地基应无积水，底座应无松动，立杆应无悬空；3 扣件螺栓应无松动；4 高度在24m以上的双排、满堂脚手架，其立杆的沉降与垂直度的偏差，高度在20m以上的满堂支撑架，其立杆的沉降与垂直度的偏差5 安全防护措施应符合本规范要求；6 应无超载使用。江苏省建筑安全与设备管理协会江苏省建筑安全与设备管理协会http:/11、安全使用11 11 安全使用安全使用11.1 扣件式钢管脚手架安装与拆除人员必须是经考核合格的专业架子工。架子工应持证上岗。11.2 搭拆脚手架人员必须戴安全帽、系安全带、穿防滑鞋。11.3 钢管上严禁打孔。11.4 作业层上的施工荷载应符合设计要求，不得超载。不得将模板支架、缆风绳、泵送混凝土和砂浆的输送管等固定在架体上；严禁悬挂起重设备，严禁拆除或移动架体上安全防护设施。11.5 当有六级强风及以上风、浓雾、雨或雪天气时应停止脚手架搭设与拆除作业。雨、雪后上架作业应有防滑措施，并应扫除积雪。江苏省建筑安全与设备管理协会江苏省建筑安全与设备管理协会http:/11、安全使用11.6 夜间不宜进行脚手架搭设与拆除作业。11.7 脚手架的安全检查与维护，应按规定进行。11.8 脚手板应铺设牢靠、严实，并应
