LCM模组流程及管控标准.doc

C.S. Dept .10
Venery wu

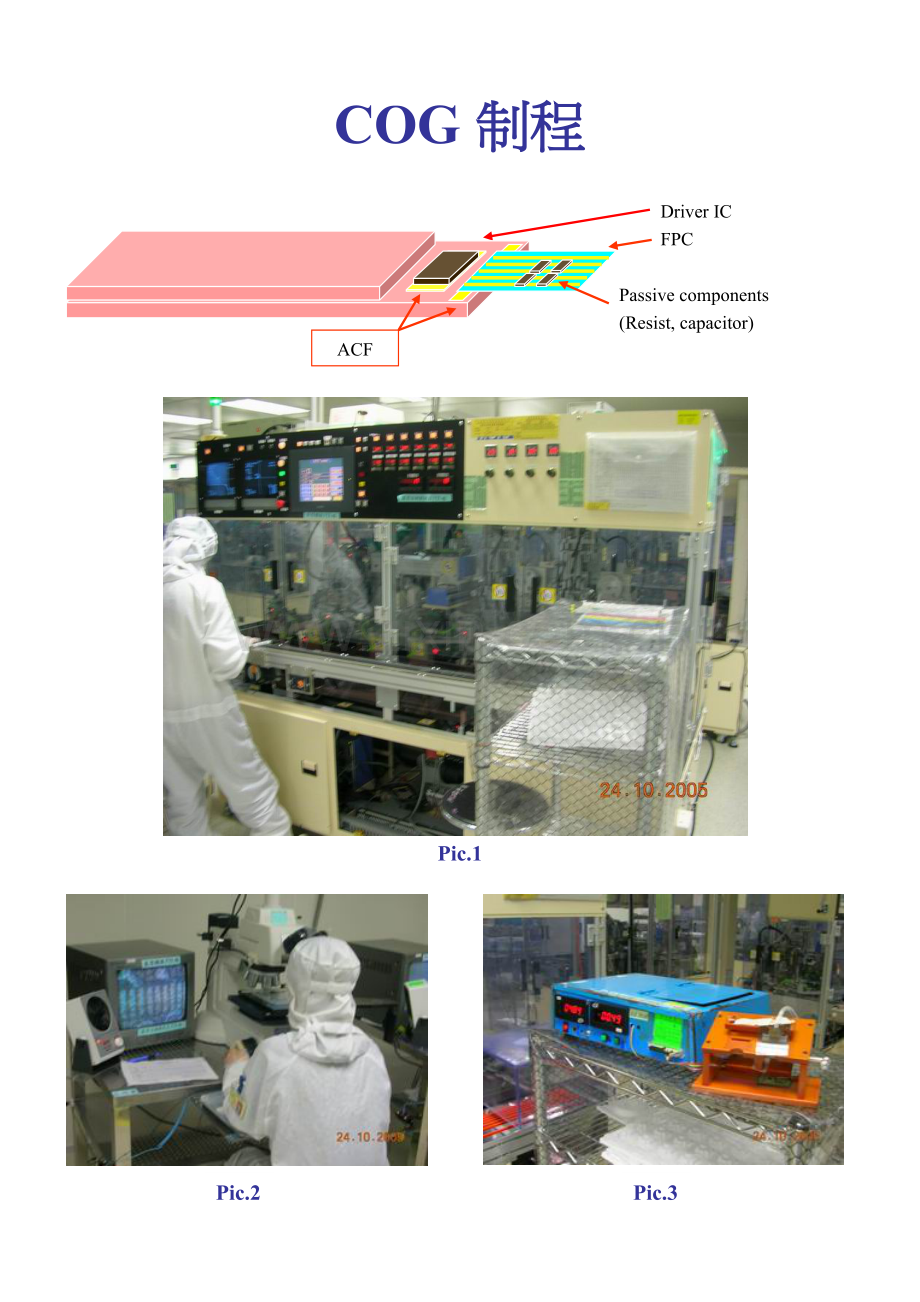

COG制程
Driver IC
FPC
ACF
Passive components
(Resist, capacitor)

Pic.1

Pic.2
Pic.3

制程管制
管制项目
管控点
影响
检查方式
厂内频率
温度、时间、压力　
根据ACF型号设定
电讯
N/A
首件时确认
ACF材料规格
已选定
电讯
N/A
首件时确认
ACF贴附T/C位置
ACF贴附下边沿位置距IC出力端边沿<=0.2mm,且ACF需覆盖入力端之T/C层，左右之T/C层不管控
电讯
显微镜
（见Pic.2）
首件时确认
ITO偏移量（4边）
hitachi<=5μm sony<=8μm
电讯
显微镜
首件：换班/换线/调机抽检：2pcs/5min/台
导电粒子变形率（4边）
1~2~3 持续性，否则为NG
电讯
显微镜
首件：换班/换线/调机抽检：2pcs/5min/台
搭载面积导电粒子数
hitachi>=3; sony>=5
电讯
显微镜
首件：换班/换线/调机抽检：2pcs/5min/台
IC BUMP刮伤面积
<=IC BUMP面积
电讯
显微镜
首件：换班/换线/调机抽检：2pcs/5min/台
IC BUMP面裂痕与破损
不可超过其外边框
电讯
显微镜
首件：换班/换线/调机抽检：2pcs/5min/台
IC正面
无刮痕
电讯
显微镜
2pcs/10min/台
电讯各规定值
根据流程卡
电讯
半成品电测
（见Pic.3）
首件：换班/换线/调机抽检：2pcs/5min/台　
外观（刮伤、刺破、破损）
根据规格
外观
N/A
全检
附: ACF使用及儲存注意事項
使用注意事項:
1.從冰箱取出ACF時，請於室溫下放置半小時後再開封，使之恢復常溫，以免吸附水氣，导致變質。
2.避免置於陽光下，及UV照射。
3.避免沾附油、水、溶劑等物質。
儲存注意事項:
1.儲存於-10~5之冰箱內
2.注意有效日期
未開封並儲存於-10~5之冰箱內----7個月
已開封並儲存於25之下，70RH----1個月
貼附ACF於基材後，需於一個月內本壓完畢

FPC制程
ACF贴附 FPC假压

FPC本压

假本压一体

制程管制
管制项目
管控点
影响
检查方式
厂内频率
温度、时间、压力　
根据ACF型号设定
电讯
N/A
首件时确认
ACF材料规格
已选定
电讯
N/A
首件时确认
ITO偏移量
本压后，FPC类有效搭载宽度原则2/3以上，COF/TCP 类有效搭载宽度1/2以上。（气泡，粒子未变形区视为无效压和搭载面积）
电讯
显微镜
首件：12pcs/次 抽检：12pcs/45+-15分钟
有效压合宽度
>=2/3
电讯
显微镜
首件：12pcs/次 抽检：12pcs/45+-15分钟
导电粒子变形率
见《FPC 假本压制程管制原则》附图
电讯
显微镜
首件：12pcs/次 抽检：12pcs/45+-15分钟
搭载面积导电粒子数
有效例子数量>=6
电讯
显微镜
首件：12pcs/次 抽检：12pcs/45+-15分钟
ITO间粒子堆积
ITO间无粒子堆积 （见管制原则附图）
电讯
显微镜
首件：12pcs/次 抽检：12pcs/45+-15分钟
热压头与IC距离
>=0.3mm；用显微镜观测FPC根部粒子状况与IC与否有气泡及偏位
电讯
显微镜
每次开机、换线 每次调节挡板后 每次重装压头后
气泡
ITO偏移旳面积，粒子未变形区和气泡旳总面积不超过1/3ITO面积。一种气泡不能搭载在两个或以上ITO上。
电讯
显微镜
首件：12pcs/次 抽检：12pcs/45+-15分钟
电讯
电流、电压；显示画面
电讯
电测具
首件：12pcs/次
外观
1.压合后不可导致框胶变淡； 2.ACF不可没有全固化； 3.面板不可破损、刮伤； 4.IC不可破损刮伤偏位； 5.FPC不可有折压痕，离形纸脱落； 6.FPC不可氧化
外观
目检
100%自检

披覆胶涂布
管制项目
管控点
影响
检查方式
厂内频率
ITO线路
1.FPC、H/S、COF、TAB类产品ITO需所有覆盖。 2.夹PIN类产品装PIN区ITO裸露，二次涂布后需覆盖 3.无连接类产品出PIN端需裸露
重要是外观
目檢
首件：10pcs/次 作业中100%自检
IC覆盖批覆胶
1.FPC、H/S类产品IC需所有覆盖。 2.夹PIN产品装PIN区IC边裸露，二次涂布后需覆盖 3.无连接类产品IC出PIN端需裸露
外观
目檢
首件：10pcs/次 作业中100%自检
披胶高度
不可超过上玻璃片
外观
目檢
首件：10pcs/次 作业中100%自检
溢胶
1.Silicon不可超过玻璃边 2.Pin角不可沾Silicon胶
外观
目檢
首件：10pcs/次 作业中100%自检

披覆胶

Tuffy胶

Tuffy胶涂布
管制项目
管控点
影响
检查方式
厂内频率
涂胶宽度
1.出PIN断露铜区所有覆盖并超过0.3~3.0mm 2.无露铜区规格为超过玻璃边0.3~3.0mm
外观
目檢
首件：10pcs/次/班 作业中100%自检
涂胶长度
必须超过对位标记
外观
目檢
首件：10pcs/次 作业中100%自检
溢胶
不可涂上玻璃面
外观
目檢
首件：10pcs/次 作业中100%自检
断胶
不可有断线及气泡
外观
目檢
首件：10pcs/次 作业中100%自检

贴片
管制项目
管控点（原则）
影响
检查方式
检查量具
气泡
详见《入库检查原则书》
外观
目檢、背光点亮治具
标尺、卡尺、投影仪
偏位
脏点
纤维
破损
刮伤
刺破
凹凸点
色不均
披胶
水纹
折压痕
FPCH/S

拉焊
管制项目
管控点
影响
检查方式
厂内频率
电测
不显示、画面闪动、大电流、短路等
电讯
电测机
首件时确认
COF破损
破裂、缺裂
外观
目检
全检
压焊区域
焊锡需溢出，压焊电极之间不可桥接；COF与压焊电极之间不可有虚焊，空焊现象。
电讯
目检
全检
刺刮伤
玻璃基板和偏光片不得有划痕
外观
目检
全检
压着宽度
大于FPC类材质压焊区域1/2
电讯
目检
全检
虚焊
不可有虚焊
电讯
目检
首件时确认
对位
PIN脚互相对位偏移不得超过1/3
电讯
目检
全检
拉力
0.8kg/cm

拉力计
首件时确认
贴 片

拉 焊

组装
管制项目
管控点
影响
检查方式
厂内频率
L/G
1.脏白点 2.赃污 3.刮伤 4.卡口与否完整
外观
目检为主 点亮治具
首件/抽检/自检
铁框
1.与否有锈点 2.刮伤露黄
外观
目检为主
首件/抽检/自检
彩膜
1.脏白点 2.赃污 3.刮伤 4.纤维
外观
目检为主
首件/抽检/自检
外观
所有外观项目
外观
目检
首件/抽检/自检

项目
检查频率
检查原则
检查数量
检查人员
确认人员
首件
作业首件
每班作业
5PCS/次
作业员
技术员/组长
抽检
作业自检
100%
100%
作业员
技术员/组长
制程抽检
1次/2H
12PCS/次
IPQC/组长
工程员

电测
管制项目
管控点
影响
检查方式
厂内频率
静电环
有效接地
电讯
静电环测试登记表
作业佩戴
玻璃取放
不接触PIN端IC面
ALL

测座清洁
无尘布沾酒精，以同一方向擦拭
外观

1回/批或脏污时
电讯
依模组检查原则

电测
每片
组 装

电 测
