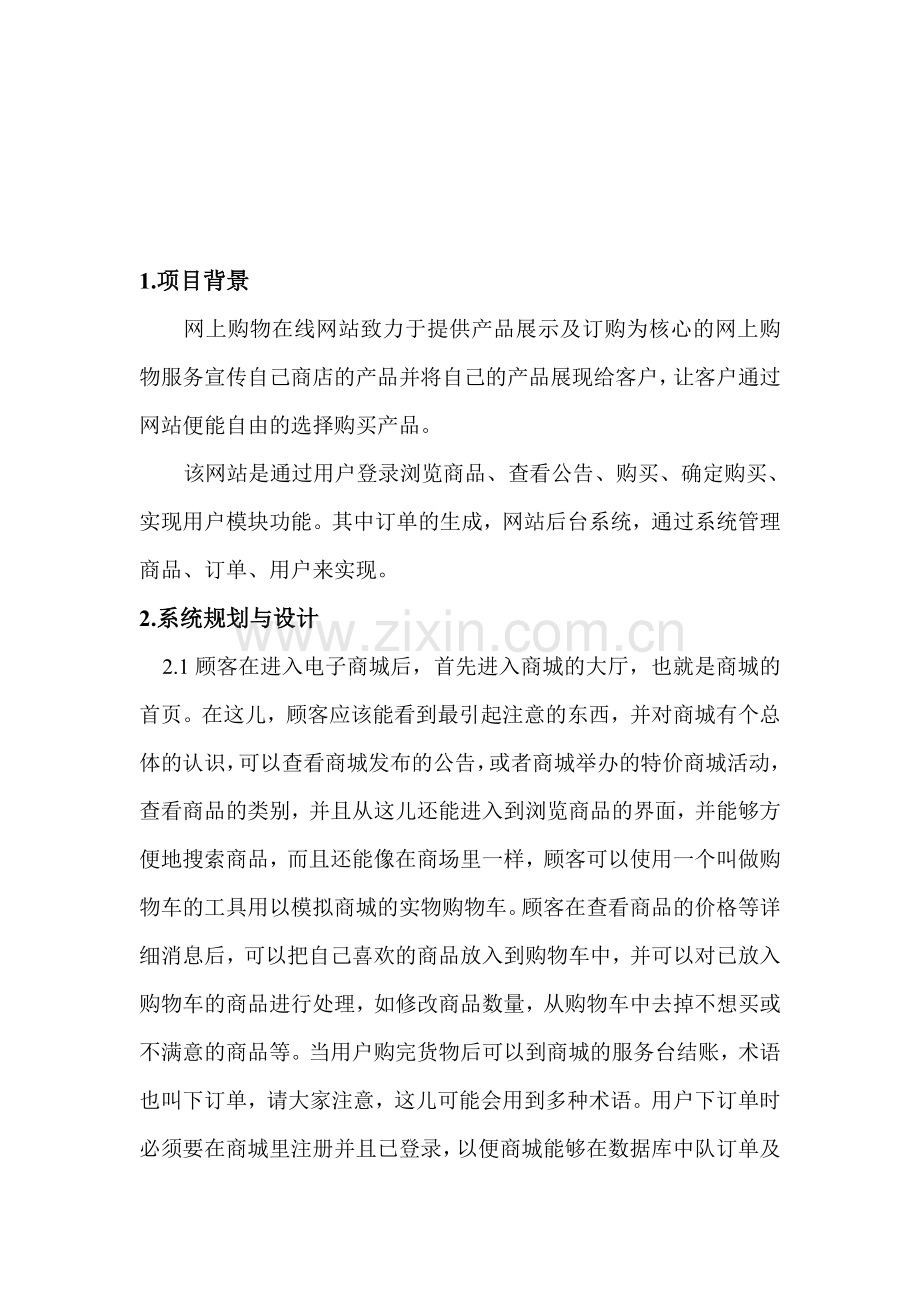

<p>1.项目背景网上购物在线网站致力于提供产品展示及订购为核心的网上购物服务宣传自己商店的产品并将自己的产品展现给客户，让客户通过网站便能自由的选择购买产品。该网站是通过用户登录浏览商品、查看公告、购买、确定购买、实现用户模块功能。其中订单的生成，网站后台系统，通过系统管理商品、订单、用户来实现。 2.系统规划与设计  2.1顾客在进入电子商城后，首先进入商城的大厅，也就是商城的首页。在这儿，顾客应该能看到最引起注意的东西，并对商城有个总体的认识，可以查看商城发布的公告，或者商城举办的特价商城活动，查看商品的类别，并且从这儿还能进入到浏览商品的界面，并能够方便地搜索商品，而且还能像在商场里一样，顾客可以使用一个叫做购物车的工具用以模拟商城的实物购物车。顾客在查看商品的价格等详细消息后，可以把自己喜欢的商品放入到购物车中，并可以对已放入购物车的商品进行处理，如修改商品数量，从购物车中去掉不想买或不满意的商品等。当用户购完货物后可以到商城的服务台结账，术语也叫下订单，请大家注意，这儿可能会用到多种术语。用户下订单时必须要在商城里注册并且已登录，以便商城能够在数据库中队订单及订单的接受者也就是顾客有完整的信息记录，方便随后的订单处理。在下完订单后，用户可以用E-mail保留订单，以便收到货物时进行查对。在用户下完订单后，商城将根据订单的列表内容，使用电话同用户进行确认，同时以便及时准备发货，发货成功并收到款后，一个真正意义上的交易也就完成了。但是上面仅仅是完成商城功能的一部分，商城还要管理自己商城里的货物和商品，进货，添加新的商品，删除没有的商品，向顾客发新的公告，删除过期公告，管理在商城里登记注册的用户。  2.2系统模块划分与流程根据上面所描述的系统需求、流程，以流程图的形式画出系统功能模块图，并将这些流程图分为客户端和管理端。即为客户端模块流程图，管理端模块流程图。客户端模块流程图用户查询搜索商品查看公告特价商品浏览商品用户登录判断无登陆登录用户登录用户订单回执服务台用户注册购物车管理端模块流程图管理员账户验证验证是否成功管理商品管理公告管理特价商品管理用户管理订单根据系统流程图可将系统划分为以下一些模块，如下表所示：表2-2-1  模块功能列表序号功能模块类别功能模块备注 1 客户端查看公告/特价商品模块 2 浏览商场模块 3 查询/搜索商品模块 4 购物车模块 5 服务台模块（结账模块）需要用户模块共同工作 6 用户模块（注册/登录/验证等） 7 管理端管理端用户模块（用户登录/验证等） 8 公告管理模块需要管理端用户验证 9 商品管理模块需要管理端用户验证 10 物价商品管理模块需要管理端用户验证 11 订单管理模块需要管理端用户验证 3数据库设计： 3.1根据E-R图创建数据库表与表之间的关系：表3-3-1 数据库表序号数据库表数据库表存储内容 1 t_userinfo 用户基本信息 2 t_userordercon 用户订单的基本信息、订单发送地址等 3 t_userorderdetail 用户订单的商品内容 4 t_goodstype 商城内物品的类别信息 5 t_goodscon 商城内物品的基本信息 6 t_adminuserinfor 管理员的基本信息 7 t_bulletioncon 公告栏的基本信息 8 t_specialgoods 特价商品信息   3. 2数据库表结构的详细设计表1 用户基本信息表（t_userinfo）序号字段名字段类型说明备注 1 usr_id Int 用户编号 Primary Key 2 usr_name Varchar(50) 用户名 Not Null 3 user_pwd Varchar(32) 密码 Not Null 4 usr_realname Varchar(50) 真实姓名 Not Nul 5 usr_sex Varchar(2) 性别 6 usr_tel Varchar(11) 电话 7 usr_email Varchar(100) E-mail 8 usr_address Varchar(200) 地址 9 usr_inputdate Datetime 添加时间系统自动记录 10 usr_level Int 用户级别表2 用户订单基本信息表（t_userordercon）序号字段名字段类型说明备注 1 odr_no Varchar(50) 订单号索引（不重复） 2 odr_time Datetime 订单产生日期 Not NULL 3 odr_ispass Varchar(2) 订单是否确认 Y,N 4 odr_passtime Datetime 确认时间 5 asr_id int 订单处理人 6 odr_sendstate int 订单发送状态 7 odr_recname Varchar(20) 订单接收人姓名 8 odr_address Varchar(200) 订单接收地址 9 odr_id int 订购人ID t_userinfo外键 10 odr_totalprice Varchar(50) 订购总价 11 odr_phone Varchar(11) 订单接收人电话 12 odr_email Varchar(100) 订单接收人E-mail 表3 用户订单详细信息表（t_userorderdetail）序号字段名字段类型说明备注 1 odr_detailId int 订单详细内容关键字 2 odr_no Varchar(20) 订单号 3 st_typeid int 类别编号 4 ste_id int 物品编号 5 list_num int 订购数量 6 ste_price Varchar(100) 此类物品的总价表4 商品的类别的基本信息表（t_goodstype）序号字段名字段类型说明备注 1 st_typeid Int 类别编号 Primary Key 2 st_name Varchar(100) 类别名称 3 st_fid Varchar(100) 父级类别ID NULL表示根类别 4 st_havechild Varchar(2) 是否有子类别 Y，N 5 st_sort Int 排序标识数字越小排序越靠前 6 st_inputdate Datetime 建立时间系统时间 7 st_isvalid Varchar(2) 此类别是否有效表5 商品基本信息表（t_goodscon）序号字段名字段类型说明备注 1 ste_id int 编号 Primary Key 2 ste_name Varchar(100) 物品名称 Not NUL 3 st_typeid int 类别ID t_goodstype 外键 4 ste_time Datetime 上架日期 5 ste_imgurl Varchar(200) 物品图片 6 ste_content Varchar(4000) 物品简介 7 ste_orderdesc Varchar(1000) 订购说明 8 ste_sort Int 排序标识 9 ste_value Varchar(30) 物品价格 10 ste_point int 物品浏览量表6 管理用户基本信息表（t_adminuserinfo）序号字段名字段类型说明备注 1 usr_id Int 用户编号 Primary Key 2 usr_name Varchar(50) 用户名 Not NULL 3 usr_pwd Varchar(32) 密码 Not NULL 4 usr_realname Varchar(50) 真实姓名 Not NULL 5 usr_email Varchar(100) E-mail 6 usr_inputdate Datetime 添加时间系统自动记录 7 usr_updatedate Datetime 更新时间 8 usr_isvalid int 用户有效标志 9 usr_level int 用户级别表7 商城公告信息表（t_bulletioncon）序号字段名字段类型说明备注 1 b_id int 编号 Primary Key 2 b_title Varchar(100) 公告板标题 Not NULL 3 b_con Varchar(4000) 公告板内容 4 b_inputdate Datetime 添加日期 5 b_updatedate Datetime 更新日期 6 usr_id Int 添加管理员ID t_adminuserinfo外键 7 b_point Int 浏览量 8 b_sort Int 排序标识 9 b_valid int 是否有效表8 特价商品信息表(t_specialgoods) 序号字段名字段类型说明备注 1 sg_id int 特价编号 Primary Key 2 ste_id int 物品ID t_goodscon   外键 3 sg_inputdate Datetime 添加日期 4 sg_updatedate Datetime 更新日期 5 sg_nowvalue Varchar(30) 当前价格 6 sg_valid Int 是否有效 7 sg_point int 浏览量</p>
