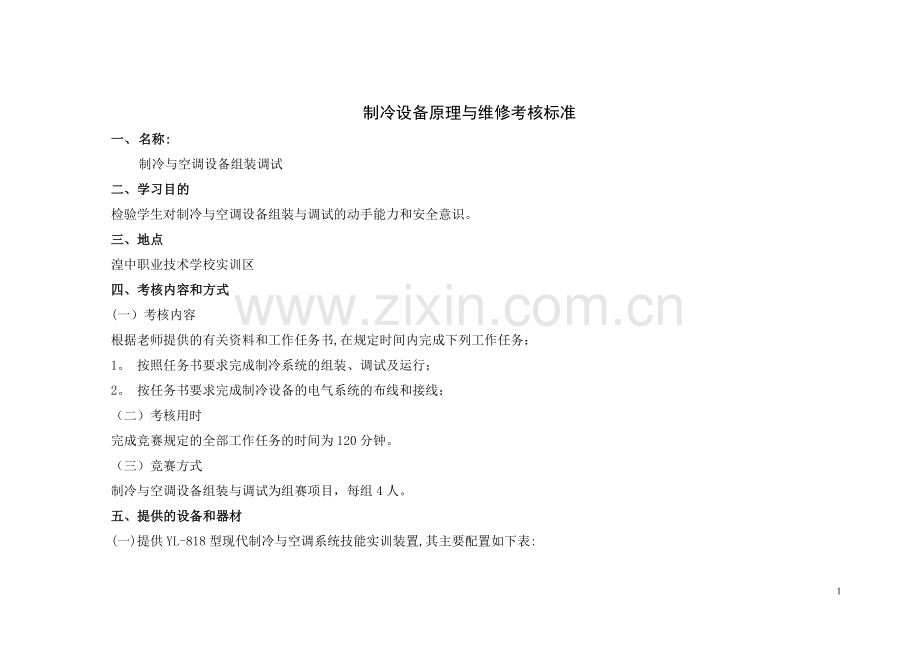

一、 名称:
制冷与空调设备组装调试
二、学习目的
检验学生对制冷与空调设备组装与调试的动手能力和安全意识。
三、地点
湟中职业技术学校实训区
四、考核内容和方式
(一）考核内容
根据老师提供的有关资料和工作任务书,在规定时间内完成下列工作任务：
1。 按照任务书要求完成制冷系统的组装、调试及运行；
2。 按任务书要求完成制冷设备的电气系统的布线和接线；
（二）考核用时
完成竞赛规定的全部工作任务的时间为120分钟。
（三）竞赛方式
制冷与空调设备组装与调试为组赛项目，每组4人。
五、提供的设备和器材
(一)提供YL-818型现代制冷与空调系统技能实训装置,其主要配置如下表:

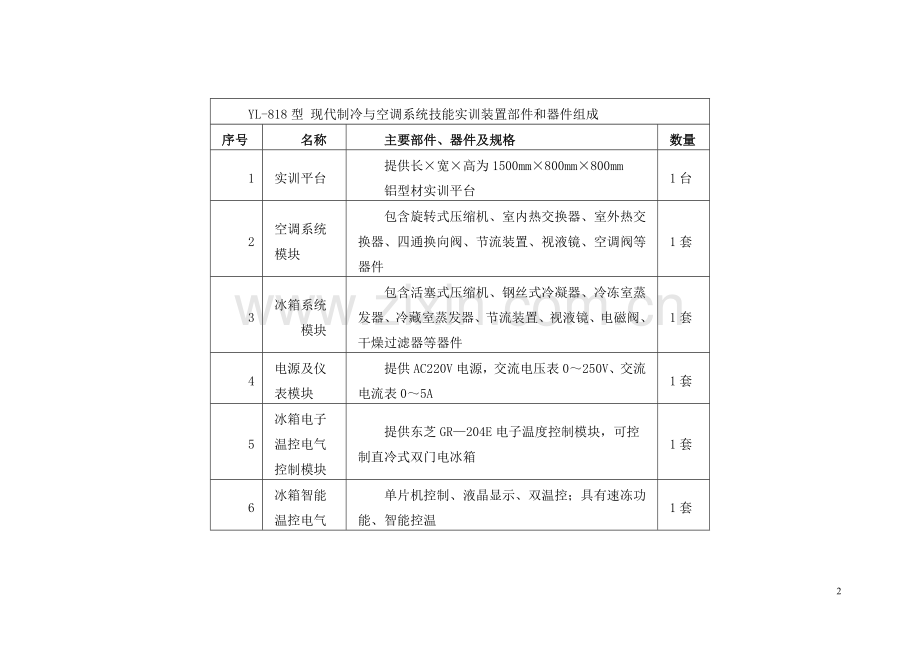

YL-818型 现代制冷与空调系统技能实训装置部件和器件组成
序号
名称
主要部件、器件及规格
数量
1
实训平台
提供长×宽×高为1500mm×800mm×800mm
铝型材实训平台
1台
2
空调系统模块
包含旋转式压缩机、室内热交换器、室外热交换器、四通换向阀、节流装置、视液镜、空调阀等器件
1套
3
冰箱系统
模块
包含活塞式压缩机、钢丝式冷凝器、冷冻室蒸发器、冷藏室蒸发器、节流装置、视液镜、电磁阀、干燥过滤器等器件
1套
4
电源及仪表模块
提供AC220V电源，交流电压表0～250V、交流电流表0～5A
1套
5
冰箱电子温控电气控制模块
提供东芝GR—204E电子温度控制模块，可控制直冷式双门电冰箱
1套
6
冰箱智能温控电气控制模块
单片机控制、液晶显示、双温控；具有速冻功能、智能控温
1套
7
空调电气控制模块
提供空调通用控制模块，具有制冷、制热、通风、除湿控制功能
1套
8
专用制冷
工具
胀管扩口器、双表修理阀、真空泵、制冷剂、加液管、割管刀、弯管器等
1套

六、评分标准
评分标准及分值
根据选手在规定时间内完成工作任务的情况，结合有关制冷国家职业标准中、高级工的技能要求进行评分。制冷与空调设备组装与调试项目的满分为100分。
第一部分：理论（40分）
第二部分:实操（60分）
专用工具的使用、部件安装符合要求；电路、管路连接正确；调试步骤及方法规范,符合相关标准要求;通电调试运行制冷设备的性能参数，达到相关技术要求。
设备组装与调试的工艺步骤、方法正确,测量工具的使用符合规范；电路连接布线符合工艺、安全和技术要求，整齐、美观、可靠；管路连接符合工艺要求,管接头连接可靠。
违规扣分
选手有下列情形，需从参赛成绩中扣分：
在完成工作任务的过程中,因操作不当导致事故，视情节扣10~20分，情况严重者取消比赛资格.
因违规操作损坏赛场提供的设备,污染赛场环境等不符合职业规范的行为，视情节扣5~10分。
扰乱赛场秩序，干扰裁判员工作，视情节扣5~10分，情况严重者取消比赛资格。
七、名次排列
按比赛成绩从高到低排列参赛队的名次。比赛成绩相同，完成工作任务所用时间少的名次在前；比赛成绩和完成工作任务用时相同,职业素养项的成绩高的名次在前。

制冷考核试题
第一部分：理论（40分）
第二部分:实操（60分)
任务书一（30分）
题号ZLKT—1
考题名称
房间空调器管道设计与组装
题目概述
考核项目
考核内容
考核要求
配分
得分

本题要求
1。要求选手从实训台上拆除监考员指定的管段，并以此管段为标准重新加工一段相同尺寸的管段，并做好喇叭口后装回系统。

管道设计与组装
管道尺寸
要求所加工管段各段与原管段对应段尺寸偏差在0.5㎜以内，。
4

割管工艺
管口平齐光滑。
3

弯管工艺
角度为90°，角度偏差在5°以内。
2

扩管工艺
喇叭口要扩得均匀，大小要适中。
4

胀管工艺

长度适中，不明显歪斜。
3

安装工艺
操作规范,一次成功。
4

试压检漏
试压操作方法.
操作规范、熟练，试验压力控制得当。保压时间不低于２０分钟。
10

场次

工位号

本题得分

监考员签名

任务书二（30分）

题号ZLKT-5
考题名称
电冰箱系统检测与调试
题目概述
考核项目
考核内容
考核要求
配分
得分

本题要求：
选手对已组装完毕的电冰箱进行全面的检测与调试。要求调试好后,系统能正常运行。
抽真空
抽真空操作方法。
操作规范、熟练，真空度控制得当。保压时间不低于３０分钟.
15

充注制冷剂
充注制冷剂的操作方法。
操作规范、熟练，充注量控制得当。
15

6
