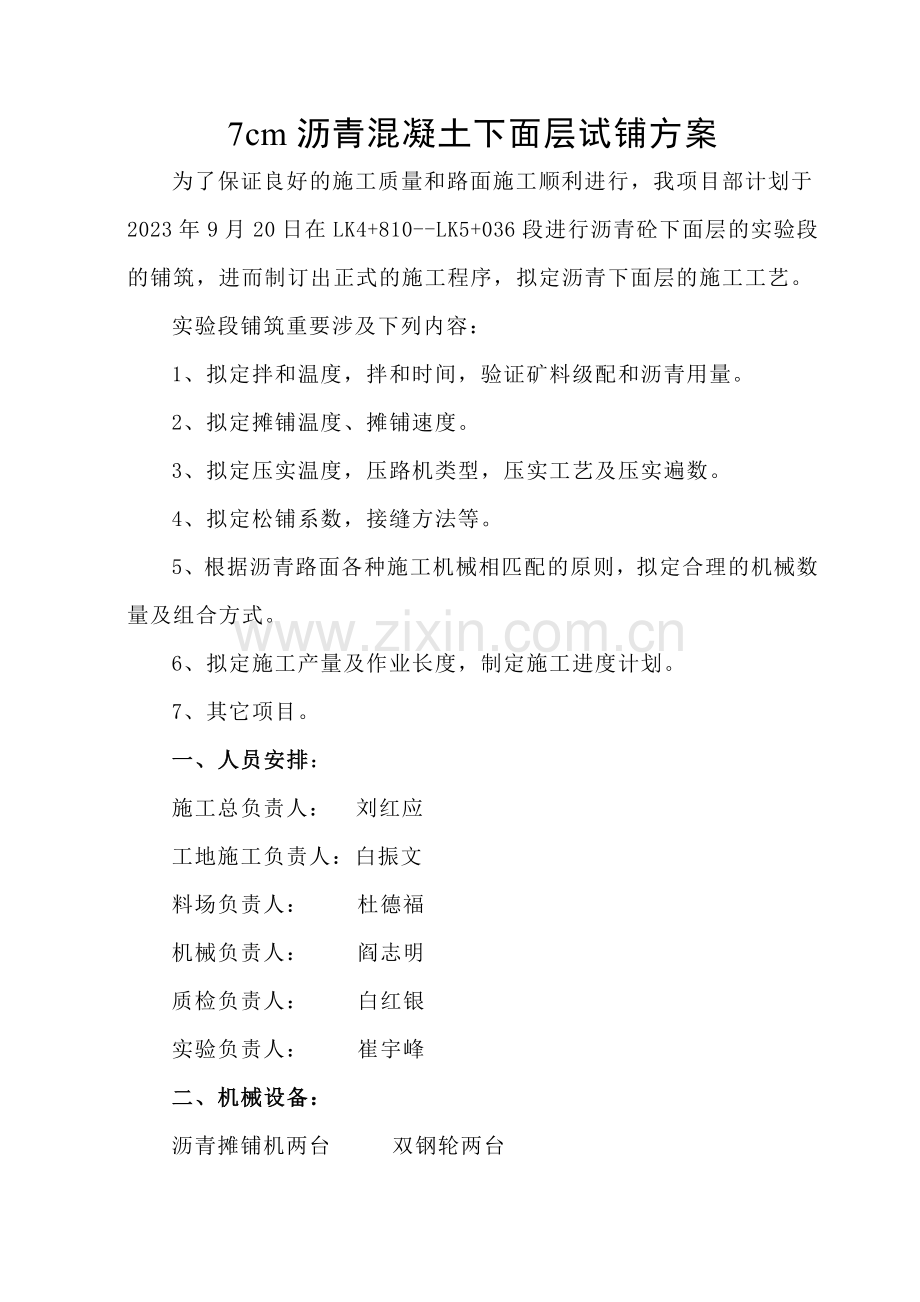

7cm沥青混凝土下面层试铺方案
为了保证良好的施工质量和路面施工顺利进行，我项目部计划于2023年9月20日在LK4+810--LK5+036段进行沥青砼下面层的实验段的铺筑，进而制订出正式的施工程序，拟定沥青下面层的施工工艺。
实验段铺筑重要涉及下列内容：
1、拟定拌和温度，拌和时间，验证矿料级配和沥青用量。
2、拟定摊铺温度、摊铺速度。
3、拟定压实温度，压路机类型，压实工艺及压实遍数。
4、拟定松铺系数，接缝方法等。
5、根据沥青路面各种施工机械相匹配的原则，拟定合理的机械数量及组合方式。
6、拟定施工产量及作业长度，制定施工进度计划。
7、其它项目。
一、人员安排：
施工总负责人： 刘红应
工地施工负责人：白振文
料场负责人： 杜德福
机械负责人： 阎志明
质检负责人： 白红银
实验负责人： 崔宇峰
二、机械设备：
沥青摊铺机两台 双钢轮两台
胶轮两台 水车一辆 自卸车15辆
三、原材料及质量控制
3.1基质沥青采用山东AH-70重交通石油沥青，三大指标经检查符合规范规定。
3.2沥青混合料
3.2.1粗集料
粗集料均采用寿阳产碎石，其压碎值不大于28%与沥青的粘附性不低于4级，坚固性、视密度、吸水率、细长扁长颗粒含量、小于0.075mm的颗粒含量、软石含量均满足规范规定。破碎后的集料具有良好的颗粒形状（带有坚硬棱角）和粗的表面纹理，并尽量保持不同规格碎石颗粒组成的一致性，以便保持沥青砼矿料级配组成的一致性。
石屑采用寿阳产的石屑，其视密度均大于2.5g/cm3。
3.2.2矿粉
水泥厂生产的石灰石磨细矿粉，其视密度、含水量、亲水系数、粘度范围均符合规范规定。
3.2.3砂：寿阳生产的机制砂，含泥量小于3%。
四、配合比设计
配合比设计采用河北省实行的旋转剪切压实实验法（GTM）沥青混合设计。根据实验检测报告对各种矿料进行筛分、调整，拟定生产配合比：1-2cm碎石:0.5-1cm碎石:机制砂:矿粉＝45:29:20:6进行掺配后符合AC-20沥青砼级配范围。
按上述拟定的配合比设计，拟定最佳油石比为4.5%，油石比范围为4.1%-4.7%，马氏密度为2.542g/cm3。生产配合比：1#仓：2#仓：3#仓：矿粉＝46:29:19:6。
五、施工工艺
5.1.1在沥青砼下面层施工前，一方面对基层标高、平整度、宽度、横坡度及线型顺直度进行严格检查，不符合规范规定应立即返工修补。
5.1.2另一方面是对基层表面进行清扫及时挖除松散颗粒，使基层矿料大部分外露，并保持干燥，对有坑槽，不平整的路段用基层混合料或沥青混合料找补，碾压密实。
5.1.3最后在基层表面浇洒透层沥青，保证基层与面层的粘结力。透层油采用沥青洒布车均匀地洒布，在铺筑沥青下面层前应及时清扫、喷洒区的结构物表面加以保护以免受到污染，透层沥青洒布时，按《公路路面现场测试规程》（JTJ059-95）中有关规定和方法检测洒布用量，每次检测不小于3处。
5.2恢复中线，根据中线拟定出结构层设计宽度，每10m设一桩，进行水平测量，在桩上用墨汁画出标高，根据此标高外加富裕高度和摊铺宽度在钢丝支架挂出钢丝（钢丝规定施工前要拉紧），作业摊铺施工时自动调节基准线。
5.3 安装平衡梁
运用较平整的下层（沥青砼下面层）作为自动找平装置的基准面。
5.3.1 摊铺机非接触平衡梁，由2个控制盒，8个声纳传感器及4组平衡梁组成。
5.3.2 工作原理：
摊铺时，摊铺机有二种操作模式，即手动模式和自动模式:
5.3.2.1 开始摊铺混合料时，控制盒设立为手动，摊铺机根据传感器的声纳信号（高程）将进入控制盒作为工作零基准（找平）。
5.3.2.2 当摊铺厚度达成所需要厚度时，熨平板后面的声纳传感器在新铺面层上，将手动模式切换为自动模式（CAL）此时零基准值变更为相应项目工作值，地面平均距离就会通过声纳传感器而显示于显示屏上面。
5.3.2.3 “归零”：系统在自动操作模式下可以把多个声纳传感器归成零位，相称于置于同一平面，从而实现对平整度和厚度的控制。
5.3.3 安装平衡梁作用
系统是一个使用当今最先进微解决技术以控制摊铺机调平油缸之系统，它运用了非接触式的压电陶瓷传感技术；系统操作简朴，其先进的预置参数一工作窗口可消除来自声纳周边诸如碎屑等的定位传感，而“脉宽（PUL）”的调整可限制调平升降油缸的合适升降而不“过调”，从而保证面层不产生起伏与波动，使平整度质量得以控制。
5.4沥青混合料的生产
5.4.1工艺流程
装载机将各种规格矿料投入料斗内，矿粉单独设储料仓，上述两部分冷料按目的配合经需求分别通过两条悬挂计量皮带连续送给传送带，再由传送带送入干燥式拌和滚筒。冷料供料机里的流量由变速电机转速控制，矿料在筒内连续旋转前进，通过螺旋提高机，送至热料仓内。生产时一方面应拟定各振动筛相应通过量的标准值，另一方面拟定各热料仓的标准用量比，而后拟定计算机内输入各热料仓集料、矿粉和沥青用量比例值。根据中心控制室电子计算机发出矿料质量指标，沥青自动供应。控制室装有各种监控和信号装置，可监视整套设备运转情况，反映出矿料、矿粉、沥青用量的变化，实现生产过程全自动控制。
5.4.2计量控制
5.4.2.1 生产前中心实验室拟定混合料配合比，按规定配合比拟定相应的转速
5.4.2.2 计算机调整剂量
将有关数据（根据实验室提供的目的配合比和配料单）及拌和设备试拌时的额定生产能力100t/h，按所需转速控制供料器，根据设定的供料器查看计量显示器数据，不断调整旋钮，直到相符为止。
按规定转速控制各冷料斗流量，通过水平传送皮带汇积到计量皮带上，传感器将顺时的质量讯号发送控制室，沥青质量有关讯号自动跟踪。
5.4.2.3 温度控制
类别
数量(个)
容积(t/个)
温度控制(℃)
加热方式
热源
沥青储油缸
2
30
120～130
导热油循环
导热油炉
沥青工作缸
1
30
155～165
导热油循环
导热油炉
冷料
筒内连续加热
165～185
高温气体
燃烧器
沥青混合料出料温度(涉及储料仓出料)
160～175
高温气体热互换后，使骨料能在拌和区，以正常温度与沥青相结合
5.4.3 拌和质量检测
观测出料的品质，一般通过三盘拌和混合料品质才干稳定所以应对前三盘混合料进行外观鉴定，即用油量是否过大、有无花白料、矿料含量的多少、颜色是否正常，然后测出每出一车混合料的出厂温度，以后逐车观测温度是否适宜。
5.4.4 沥青混合料生产的温度控制
名称 范围
沥青混合料拌和温度 165℃～175℃
沥青砼出厂温度 不低于165℃
施工现场 不低于150℃
摊铺温度 不低于150℃
碾压温度 不低于140℃
碾压终了温度 不低于90℃
5.4.5 沥青混合料拌和时由专人监测矿粉的加入，捡出矿粉内具有的杂物，防止进入重力除尘器的螺旋输送机内，破坏除尘器的正常工作。
5.4.6 沥青混合料的取样的测试
在混合料的取样过程上，必须严格遵循取样和测试程序，保证实验结果可以真实反映整批混合料的特性。测试重要是内容是马歇尔稳定度、流值、空隙率、饱和度、沥青抽提实验，抽提后的矿料级配组成。
5.4.7 沥青混合料的拌和时间
沥青混合料的拌和时间采用自动控制，当设定之后不再变化，每盘料在加入集料和矿粉干拌5秒钟以上之后，再加入沥青继续拌和30~50秒，这样做即能节省时间又能保证拌和的均匀性，否则沥青会自启动门缝，呈线状况流出，影响配合比的准确和延长拌和时间。
5.5 混合料的运送
5.5.1 混合料的运送选用25T以上的自卸车，自卸车车箱底部要高，距摊铺机料斗应有一定空间，以方便卸料且不对摊铺机产生任何附加力。
5.5.2 运料车在车箱要清扫干净，车箱侧板与底板涂刷一层油水混合液（柴油:水＝1:3）。
5.5.3 运料车的运量较拌和能力和摊铺速度略有富余，施工摊铺过程上摊铺前方规定随时都有运料车在等候卸料，开始摊铺时规定拌和机工作正常，且施工现场等候卸料的运料车不少于5辆。
5.5.4 运料车应在摊铺机前10~30cm处停住，不得撞击摊铺机。
5.6 混合料的摊铺
5.6.1 沥青混凝土下面层的摊铺，采用两台摊铺机在半幅范围内进行摊铺。
摊铺前的准备工作：
a、 确认下层质量，清扫下层。
b、 用明显的指示线（如白灰线）做出摊铺机行走线，将行走柔性指示点对准摊铺机行走线。
c、 拟定熨平板宽度和初始工作角。
d、 冷接缝处用洋镐或切割机切齐。
e、 熨平板下垫木板，根据松铺系数×压实层厚度拟定本层厚度，松铺系数初步按1.25控制。
运送到现场的混合料，一方面检查其温度符合规定（145℃以上）后再进行摊铺。摊铺过程中，摊铺机的摊铺速度应根据拌和机产量、施工机械配套情况、摊铺层厚度、宽度等拟定，必须保证缓慢、匀速、连续不间断地摊铺，不得随意变换速度或停顿，摊铺速度以1.5m/min控制。在摊铺过程上，摊铺机螺旋送料器应不断地转动，两侧应保持有不小于送料器高度2/3的混合料，并保证混合料在摊铺机全断面上不发生离析。熨平板按所需厚度固定后不得随意调整。
摊铺后的混合料不得用人工反复修整。当出现下列情况时，可用人工做局部找补和更换混合料。
A、 构造物接头部位缺料。
B、 摊铺带边沿局部缺料。
C、 表面明显不平整。
D、 摊铺机后有明显拖痕。
以上人工找补和更换混合料应在现场施工管理和技术人员的指导下进行。
5.7 沥青混和料的碾压
5.7.1 当摊铺长度为45m时，开始碾压作业，作业长度为60m。
5.7.2 碾压分为初压、复压、终压三个阶段
a、初压――先由胶轮进行稳压，使沥青混凝土达成不发生水平位移的稳定状态。静压时，碾压速度控制在3.5km/h。
b、复压――复压紧接着初压后立即进行，先由双钢轮压路机稳压二遍，再由双钢轮压路机振压两遍，静碾时碾压带重叠宽度不小于20cm，振碾时，重叠碾压宽度，不大于20cm。碾压时，碾压速度控制在2.5km/h。
c、终压――终压紧接在复压后进行，由胶轮压路机和双钢轮压路机各进行扫光一遍，碾压时重叠碾压宽度应大于20cm。碾压时，碾压速度控制在4km/h。
初压最易获得整平效果，也容易铸成缺陷，对铺筑层的最终平整度起着重要的作用。碾压时将驱动轮面向摊铺匀速行进，碾压路线及方向不得忽然改变而导致混合料产生堆放，发裂，压路机的起动停止必须缓慢进行。
压路机的碾压长度以与摊铺机速度平稳为原则，保持大体稳定，在摊铺连续铺过程上，压路机不得随意停顿，不得在未碾压并冷却的路段上转向，调头或停车等候，振动压路机在已成型的路面上行驶应关闭振动。对压路机无法压实的构造物接头、拐弯死角等处，用振动夯板等压实。
5.8 接缝解决
5.8.1纵向接缝：在K4+810-K5+036.071摊铺时采用两台摊铺机阶梯式进行摊铺，接缝为热接缝。
5.8.2横向接缝：横向接缝为两工作班次之间的施工接缝，或摊铺机因故停机导致的接缝，第一工作班次结束后在其尾端找一平整度、横坡、纵断高程、厚度均符合设计的断面，用白灰打出直线，用切割机沿白灰线将混合料切齐，第二工作班次工作前，将接缝清扫干净，涂刷粘层沥青，摊铺机熨平板放在前一工作班次的尾端上，之间热木板，而后摊铺新混合料。接缝处碾压时，压路机要先沿接缝方向碾压，大体密实后，再沿垂直于接缝方向碾压，直至达成规定压实度。接缝处碾压时要配合以人工进行修整，加强检测接缝处平整度。
5.9 实验与质检
5.9.1 取样：按《公路工程沥青及沥青混合料实验规程》和《旋转剪切压实实验法（GTM）沥青混合料设计与施工技术指南》的方法进行取样。
5.9.2 混合料的试样每台拌和机天天进行1~2次取样按《公路工程沥青及沥青混合料实验规程》的标准方法对马歇尔稳定度、流值、空隙率、饱和度等具体项目进行检查。
5.9.3质量自检
在沥青混凝土上面层施工中，按照《公路工程质量检查评估标准》严格自检程序，保证上面层施工质量，关键是平整度和高程的质量控制。
5.10 外观质量标准
5.10.1 表面应平整密实、均匀稳定。
5.10.2 不应有泛油、松散、裂缝、离析、烂边现象。
5.10.3 路面接缝整齐、平整、密实。
5.10.4 面层与路缘石及其它构造物应顺接。
六、安全保证措施
1、项目部及其外协施工队都必须建立相应的安全管理机构，健全安全生产管理网络和安全生产保障体系，分层签订安全生产责任书，明确职责和责任，项目经理刘瑞斌为安全第一负责人，各外协施工队工地负责人为本施工段安全第一负责人。
2、项目部要建立健全安全生产责任制度和安全生产教育培训制度及安全生产技术交底制度，制定安全生产规章制度和操作规程，保证项目安全生产条件所需资金的投入，对所承担工程进行定期和专项安全检查，并做好安全检查记录。
（1）、项目部与外协施工队分别签订安全生产协议，规定双方在安全生产上各自承担的权力和义务。
（2）、项目经理刘瑞斌与各分管负责人签订安全生产目的责任书，分管负责人分别与其直接领导的工段长(或机长)签订安全生产目的责任书，工段长(或机长)与外协施工队工地负责人(或操作手)签订安全生产目的责任书，外协施工队工地负责人与其领导的班组长签订安全生产目的责任书，班组长与生产工人签订安全生产目的责任书，责任到人，层层贯彻。
3、项目部各级人员安全生产责任
成立专门的安全生产小组：
组长：项目经理 刘瑞斌
副组长：苏平 刘红应 郭东生
成员：李建兵 刘帅 白红银 崔宇峰 施工队负责人
（1）、安全生产目的，防止为主、安全第一，实现安全生产双丰收。
（2）、建立安全保证体系，成立安全领导组，逐级签订安全保证责任状，自上而下形成安全体系。
（3）、推行安全责任制，建立各项安全保证制度，按照ISO-9002质量体系标准执行，责任到人，职责明确。
（4）、开展安全竞赛活动，运用安全生产系统工程技术，开展安全防止预测活动实行生产全过程的安全管理。
（5）、施工过程中，严格执行《公路工程施工安全技术规程》。
（6）、搞好现场安全标准化作业，挂牌施工。各施工现场道口设安全警告醒牌。
（7）、奖惩分明，人人头上有责任，对因安全而导致的损失，应根据具体情况进行处罚，损失特别严重的，将追究其它责任。
七、环保措施与文明施工
为了保护生态环境，防止水土流失，环境保护在施工时应做全面规划，合理布局、化害为利，为本地老百姓创清洁适宜的生活和劳动环境。
1、设一名环保监督员，监督执行本地环保法规，定期向项目经理报告。
2、文明施工
对施工人员进行环保总识教育，施工现场物资堆放有序，保护施工现场周边环境。施工期间，对环境保护工作全面规划，综合治理，采用一切合理措施，将施工现场的污染减小到最小程序。
3、工地生活区设立临时的生活污水汇集设施，防止污水直接排入河流、农田内。生活垃圾集运至本地环保部门指定的地点堆放。
4、对于噪声较强的施工机械和施工作业予以限制，尽量少安排夜间施工。加强对施工现场管理，经常清理施工现场，做到材料堆放整齐，机械设备停放有序。
5、施工现场树立醒目的工程简介牌，安全警示牌，原材料辨认牌，混凝土配合比标记牌，使现场井然有序，按照规范规定的程序安全施工、文明施工。加强环保意识，施工期间对环境保护，采用有效的措施，将对环境的影响降到最低限度。
山西路桥建设集团有限公司
龙城高速公路路面第五分部
二○一一年九月二十日

下面层试铺机械设备一览表

名称
型号
数量
单位
备注
沥青拌和机
LQH01
1
套

摊铺机
ABG525
1
台

摊铺机
VOGRLER1800
1
台

胶轮压路机
YL20
1
台

压路机
BW202AD-2
1
台

压路机
SW750H
1
台

装载机
ZL50
2
台

运送车
15T
10
辆

水车
8T
1
辆

沥青砼面层施工人员职责划分

姓名
职责
负责项目
刘瑞斌
项目经理
负责沥青砼面层施工中的全面协调工作；保证工程施工质量、进度按施工计划进行
苏 平
总工程师
解决沥青砼面层施工和交付服务过程的施工技术难题；负责相关技术资料、质量记录的审核；督促技术部门对面层施工的质量、技术控制，并监督其实行。
郭东生
施工队长
组织沥青面层的施工；合理调度各种压实机具，保证压实质量；解决和解决施工中所碰到的各种问题；有效合理安排各道工序的衔接和顺利进行；协调，配合现场技术管理人员做好现场的质量控制。
杜德福
拌和厂厂长
协调拌和厂所有工作，解决拌和过程中所碰到的各种问题，保证拌和质量；制订拌和厂内各种安全措施，并保证措施的贯彻、执行；监督拌和机操作人员严格执行操作规程。
白启俭
材料员
保证过磅计量准确，完善过磅记录，并配合实验检测人员控制出厂料温；负责检查混合料运送车辆及其装备情况（保温措施）。
庞建平
质检负责人
负责沥青面层施工中所有环节的质量控制；配合现场监理做好现场检测工作，严格自检程序；督促施工中所有质检、实验人员进行质量检测；控制施工现场摊铺温度和碾压温度，并填写相关记录。
崔宇峰
实验室主任
监督实验员进行各项原材料及混合料生产配合比设计，并对各项实验结果进行验证、复查；配合拌和设备操作人员输入对的配合比；监督检查混合料拌和，保证拌和质量；督促实验人员取样并按实验检测频率，进行测试；完善所有实验记录。
张粉利
现场质检员
积极配合现场施工技术人员进行高程控制，检查安装钢丝绳的高度及稳定性是否符合规定
武晓龙
现场质检员
负责施工现场平整度的质量控制，保证沥青面层的平整度符合规范规定
杨占昱
实验员
负责沥青面层施工钻芯取样，并完善面层压实度记录。完毕实验主任交给的其它工作
秦聪明
实验员
完毕实验主任所交给的实验工作，做好实验记录
贠丽琴
材料员
负责出厂相关原始资料的填写，并及时上报工程技术部门；严格控制沥青混合料的出厂温度
白振文
施工员
负责基层平整度、宽度、横坡度以及线型直顺度的严格检查；负责摊铺前钢丝绳的挂线高度和稳定、保证沥青面层厚度
刘 帅
测量员
负责基层标高检测和沥青面层的施工测量、放样，并完善相关记录；负责高程记录资料报验；负责沥青面层标高复核与检测
白 帅
操作人员
严格按照操作规程进行操作，保证配合比输入的准确性，保证混合料的拌和时间与质量；控制拌和温度符合规范规定
李红兵
摊铺机机长
负责沥青砼面层摊铺，保证摊铺质量；配合施工队长做好现场摊铺工作
胡小平
操作手
严格按照摊铺机操作规程进行摊铺作，保证摊铺质量
李永清
操作手
配合施工队长完毕碾压工作；严格按照施工技术规范进行碾压作业，协调碾压机械的配合，保证碾压质量

龙城高速路面第五分部
沥青混凝土下面层

试
铺
方
案

山西省晋中路桥建设集团有限公司
二○一一年九月二十日
