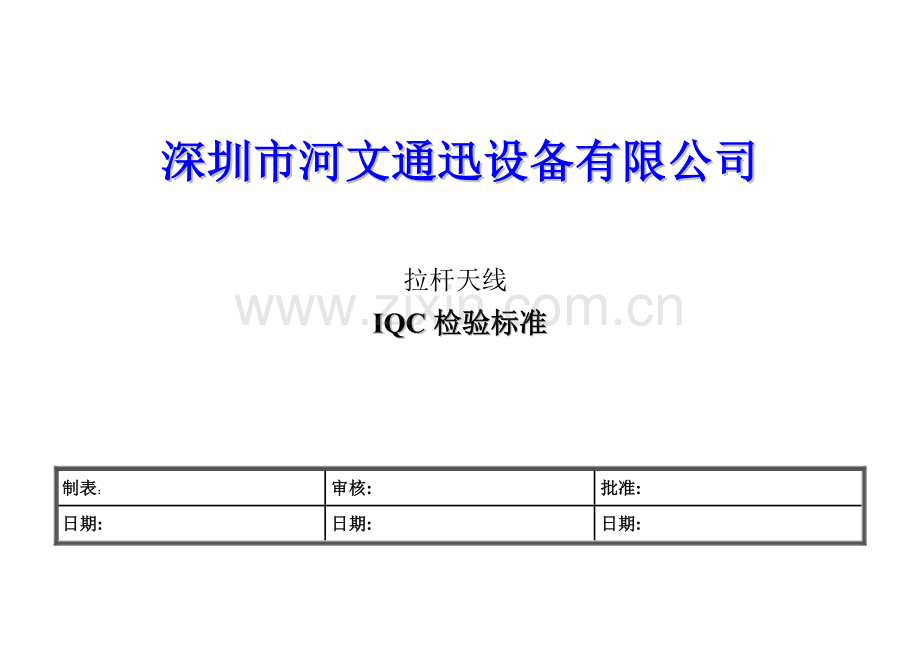

深圳市河文通迅设备有限公司

拉杆天线
IQC检验标准

制表：
审核:
批准:
日期:
日期:
日期:

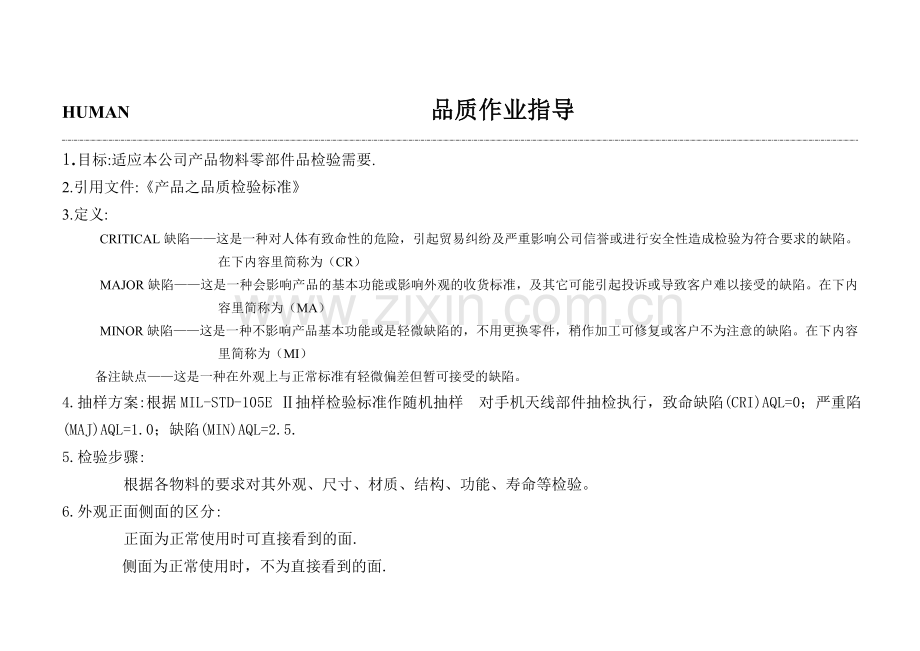

HUMAN 品质作业指导

1.目标:适应本公司产品物料零部件品检验需要.
2.引用文件:《产品之品质检验标准》
3.定义:
CRITICAL缺陷——这是一种对人体有致命性的危险，引起贸易纠纷及严重影响公司信誉或进行安全性造成检验为符合要求的缺陷。在下内容里简称为（CR）
MAJOR缺陷——这是一种会影响产品的基本功能或影响外观的收货标准，及其它可能引起投诉或导致客户难以接受的缺陷。在下内容里简称为（MA）
MINOR缺陷——这是一种不影响产品基本功能或是轻微缺陷的，不用更换零件，稍作加工可修复或客户不为注意的缺陷。在下内容里简称为（MI）
备注缺点——这是一种在外观上与正常标准有轻微偏差但暂可接受的缺陷。
4.抽样方案:根据MIL-STD-105E Ⅱ抽样检验标准作随机抽样 对手机天线部件抽检执行，致命缺陷(CRI)AQL=0；严重陷(MAJ)AQL=1.0；缺陷(MIN)AQL=2.5.
5.检验步骤:
根据各物料的要求对其外观、尺寸、材质、结构、功能、寿命等检验。
6.外观正面侧面的区分:
正面为正常使用时可直接看到的面.
侧面为正常使用时，不为直接看到的面.

深圳市河文通讯设备有限公司
IQC检验标准
文件编号
H-PMC-(质)字-002
版 次
A1
生效日期

手机TV天线塑胶帽头检验标准
页 次
第2页 共4页
检测内容：
1、外观
2、结构

检查步骤：
1.结构:来料尺寸需与图纸、样品相符,不可超出规定公差范围内.
2.材质: 为PC+ABS料,根据塑材料检验方法判定.
2.外观检验：
缺点项目
检验面
检测工具
正面
侧面
批锋
不允许
≥0.20㎜
目视、卡尺
变形
不允许
不允许
目视
缩水
依限度样品
依限度样品
目视
缺胶
不允许
不允许
目视
合模线/结合线
≥3㎜
≥5㎜
直尺、目视
烧焦
不允许
不允许
目视
毛边
以不影响组装及不刮手感外观判定标准
以不影响组装及不刮手感外观判定标准
目视、手感
合模线错位
不允许
不允许
目视
镶件露白
不允许
不允许
目视

注: 每批来料必须按模号与相关配件试装20~50PCS成品.
参考文件：
　　　1、BOM
2、样板
3、图纸

使用设备及条件：
1、卡尺
2、直尺

制
成

核
准

制订日期
2008-4-22
发
行
深圳市河文通讯设备有限公司品质部
深圳市河文通讯设备有限公司
IQC检验标准
文件编号
H-PMC-(质)字-002
版 次
A1
生效日期

手机TV天线拉杆检验标准
页 次
第2页 共4页
检测内容：
1、外观
2、结构

检查步骤：
1.结构:来料尺寸需与图纸、样品相符,不可超出规定公差范围内.
2.材质: 为SUS304料,根据五金材料检验方法判定.
2.外观检验：
缺点项目
检测
抛光不均匀
不允许
目视
第一节长不到位
不允许
卡尺
总长过长或过短
不允许
卡尺
拉杆伸缩不顺畅
不允许
手感

注: 每批来料必须按模号与相关配件试装20~50PCS成品.
参考文件：
　　　1、BOM
2、样板
3、图纸

使用设备及条件：
1、卡尺
2、直尺

制
成

核
准

制订日期
2008-4-22
发
行
深圳市河文通讯设备有限公司品质部
深圳市河文通讯设备有限公司
IQC检验标准
文件编号
H-PMC-(质)字-002
版 次
A1
生效日期

手机TV天线转轴检验标准
页 次
第2页 共4页
检测内容：
1、外观
2、结构

检查步骤：
1.结构:来料尺寸需与图纸、样品相符,不可超出规定公差范围内.
2.材质: 为铜加不锈钢料,根据五金材料检验方法判定.
2.外观检验：
缺点项目
检测

检测工具
表面处理不到位
不允许
目视
接轴转动不顺畅
不允许
手感
尺寸错误
不允许
卡尺

注: 每批来料必须按模号与相关配件试装20~50PCS成品.
参考文件：
　　　1、BOM
2、样板
3、图纸

使用设备及条件：
1、卡尺
2、直尺

制
成

核
准

制订日期
2008-4-22
发
行
深圳市河文通讯设备有限公司品质部

HUMAN 品质作业指导
深圳市河文通讯设备有限公司
IQC检验标准
文件编号
H-PMC-(质)字-002
版 次

生效日期
2008-
手机天线各来料部件试装后电气性能检验标准
页 次
第4页 共4页
检测内容：
1、外观
2、结构

检验步骤:
1. 外观: 各相关部件经试装后,各部位装配是否与要求相符;
2. 结构: 各相关部件经试装后,检验各相关尺寸是否与要求相符;
3. 寿命检测: 将各相关部件试装后, 以天线最不利的方向, 从1.5M高度处自由跌落到厚度为20㎜厚的木板上,跌落5次,天线应无松脱、折断等现象.
4. 电气性能检测: 依照下表标准检测

GSM900性能测试
DCS1800性能测试
序号
测试项目
GSM900 PCL=5
序号
测试项目
DCS1800 PCL=5
标准 (3gpp)
标准 (3gpp)
信道(1、62、124)
信道(512、698、885)
1
载频峰值功率
33dBm/±2dB
9
载频峰值功率
33dBm/±2dB
2
输出电平
-60db
48-52
10
输出电平
-60db
48-52
3
RMS相位误差
≤5deg.
11
RMS相位误差
≤5deg.
4
峰值相位误差
≤20deg.
12
峰值相位误差
≤20deg.
5
频率误差
1×10-7(90HZ)
13
频率误差
1×10-7(90HZ)
6
开头频谱
05.05～4.2.2
14
开头频谱
05.05～4.2.2
7
RxQual0（＜0.2%）
-102dBm
15
RxQual0（＜0.2%）
-102dBm
8
RxQual4（1.6＜3.2）
2.4%
16
RxQual4（1.6＜3.2）
2.4%
备注

备注

参考文件：
　　　1、样板
2、图纸
3、检测标准报告

使用设备及条件：
1、卡尺
2、综测仪
3、三角椎
制
成

核
准

制订日期
2008-4-22
发
行
深圳市河文通讯设备有限公司品质部
