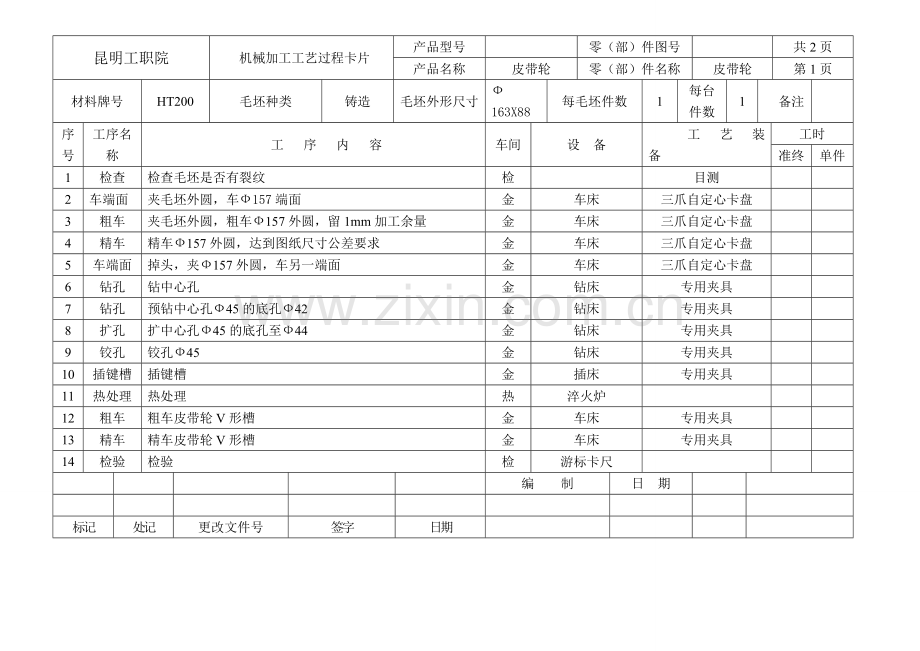

机械加工工艺过程卡片
产品型号
零（部）件图号
共2页
产品名称
皮带轮
零（部）件名称
皮带轮
第1页
材料牌号
HT200
毛坯种类
铸造
毛坯外形尺寸
Ф163X88
每毛坯件数
1
每台
件数
1
备注
序号
工序名称
工 序 内 容
车间
设 备
工 艺 装 备
工时
准终
单件
1
检查
检查毛坯是否有裂纹
检
目测
2
车端面
夹毛坯外圆，车Ф157端面
金
车床
三爪自定心卡盘
3
粗车
夹毛坯外圆，粗车Ф157外圆，留1mm加工余量
金
车床
三爪自定心卡盘
4
精车
精车Ф157外圆，达到图纸尺寸公差要求
金
车床
三爪自定心卡盘
5
车端面
掉头，夹Ф157外圆，车另一端面
金
车床
三爪自定心卡盘
6
钻孔
钻中心孔
金
钻床
专用夹具
7
钻孔
预钻中心孔Ф45的底孔Ф42
金
钻床
专用夹具
8
扩孔
扩中心孔Ф45的底孔至Ф44
金
钻床
专用夹具
9
铰孔
铰孔Ф45
金
钻床
专用夹具
10
插键槽
插键槽
金
插床
专用夹具
11
热处理
热处理RCRC
热
淬火炉
12
粗车
粗车皮带轮V形槽
金
车床
专用夹具
13
精车
精车皮带轮V形槽
金
车床
专用夹具
14
检验
检验
检
游标卡尺
编 制
日 期
标记
处记
更改文件号
签字
日期
机械工程学院
机械加工工序卡片
产品型号
零件图号
产品名称
零件名称
皮带轮
共
7
页
第
1
页
车间
工序号
工序名称
材 料 牌 号
1
检查
9Cr18
毛 坯 种 类
毛坯外形尺寸
每毛坯可制件数
每 台 件 数
棒料
Ф163X88
1
1
设备名称
设备型号
设备编号
同时加工件数
1
夹具编号
夹具名称
切削液
三爪自定心卡盘
工位器具编号
工位器具名称
工序工时 (分)
准终
单件
可转位车刀
工步号
工 步 内 容
工 艺 装 备
主轴转速
切削速度
进给量
切削深度
进给次数
工步工时
r/min
m/min
mm/r
mm
机动
辅助
1
检查毛坯是否有裂纹
机械工程学院
机械加工工序卡片
产品型号
零件图号
产品名称
皮带轮
零件名称
皮带轮
共
7
页
第
2
页
车间
工序号
工序名称
材 料 牌 号
1
粗车
9Cr18
毛 坯 种 类
毛坯外形尺寸
每毛坯可制件数
每 台 件 数
棒料
Ф163X88
1
1
设备名称
设备型号
设备编号
同时加工件数
卧式车床
CA6140
1
夹具编号
夹具名称
切削液
三爪自定心卡盘
工位器具编号
工位器具名称
工序工时 (分)
准终
单件
可转位车刀
工步号
工 步 内 容
工 艺 装 备
主轴转速
切削速度
进给量
切削深度
进给次数
工步工时
r/min
m/min
mm/r
mm
机动
辅助
2
夹毛坯外圆，车Ф157端面
CA6140
200
16
0.5
12
1
17.7
3
夹毛坯外圆，粗车Ф157外圆，留1mm加工余量
CA6140
200
16
0.5
12
1
17.7
4
夹毛坯外圆，车Ф157端面
CA6140
200
16
0.5
12
1
17.7
5
夹毛坯外圆，粗车Ф157外圆，留1mm加工余量
CA6140
200
16
0.5
1.1
1
64.2
机械工程学院
机械加工工序卡片
产品型号
零件图号
产品名称
车床
零件名称
皮带轮
共
7
页
第
3
页
车间
工序号
工序名称
材 料 牌 号
1
精车
9Cr18
毛 坯 种 类
毛坯外形尺寸
每毛坯可制件数
每 台 件 数
棒料
Ф163X88
1
1
设备名称
设备型号
设备编号
同时加工件数
卧式车床
CA6140
1
夹具编号
夹具名称
切削液
三爪自定心卡盘
工位器具编号
工位器具名称
工序工时 (分)
准终
单件
可转位车刀
工步号
工 步 内 容
工 艺 装 备
主轴转速
切削速度
进给量
切削深度
进给次数
工步工时
r/min
m/min
mm/r
mm
机动
辅助
7
掉头，夹Ф157外圆，车另一端面
CA6140
200
16
0.5
12
1
17.7
机械工程学院
机械加工工序卡片
产品型号
零件图号
产品名称
车床
零件名称
皮带轮
共
7
页
第
4
页
车间
工序号
工序名称
材 料 牌 号
2
磨削
9Cr18
毛 坯 种 类
毛坯外形尺寸
每毛坯可制件数
每 台 件 数
棒料
Ф163X88
1
1
设备名称
设备型号
设备编号
同时加工件数
夹具编号
夹具名称
切削液
工位器具编号
工位器具名称
工序工时 (分)
准终
单件
高速钢
工步号
工 步 内 容
工 艺 装 备
主轴转速
切削速度
进给量
切削深度
进给次数
工步工时
r/min
m/min
mm/r
mm
机动
辅助
8
钻Ф17的底孔Ф10
CA6140
200
16
0.5
12
1
17.7
9
精车Ф157外圆，达到图纸尺寸公差要求
CA6140
200
16
0.5
12
1
17.7
机械工程学院
机械加工工序卡片
产品型号
零件图号
产品名称
零件名称
皮带轮
共
7
页
第
5
页
车间
工序号
工序名称
材 料 牌 号
3
铣槽
9Cr18
毛 坯 种 类
毛坯外形尺寸
每毛坯可制件数
每 台 件 数
锻铁
Ф163X88
1
设备名称
设备型号
设备编号
同时加工件数
钻床
Z550
夹具编号
夹具名称
切削液
三爪卡盘
工位器具编号
工位器具名称
工序工时 (分)
准终
单件
可转位车刀
工步号
工 步 内 容
工 艺 装 备
主轴转速
切削速度
进给量
切削深度
进给次数
工步工时
r/min
m/min
mm/r
mm
机动
辅助
13
钻中心孔
钻床
800
500
2
200
16
0.5
12
1
14
预钻中心孔Ф45的底孔Ф42
钻床
200
100
0.5
200
16
0.5
12
1
15
扩中心孔Ф45的底孔至Ф44
钻床
800
500
2
200
16
0.5
12
1
17.7
16
铰孔Ф45
钻床
200
100
0.5
200
16
0.5
10
1
17.7
机械工程学院
机械加工工序卡片
产品型号
零件图号
产品名称
零件名称
皮带轮
共
7
页
第
6
页
车间
工序号
工序名称
材 料 牌 号
4
钻孔
9Cr18
毛 坯 种 类
毛坯外形尺寸
每毛坯可制件数
每 台 件 数
棒料
Ф163X88
1
设备名称
设备型号
设备编号
同时加工件数
插床
夹具编号
夹具名称
切削液
三爪卡盘
工位器具编号
工位器具名称
工序工时 (分)
准终
单件
可转位车刀
工步号
工 步 内 容
工 艺 装 备
主轴转速
切削速度
进给量
切削深度
进给次数
工步工时
r/min
m/min
mm/r
mm
机动
辅助
17
插键槽
插床
200
16
0.5
12
1
17.7
机械工程学院
机械加工工序卡片
产品型号
零件图号
产品名称
零件名称
皮带轮
共
7
页
第
7
页
车间
工序号
工序名称
材 料 牌 号
5
9Cr18
毛 坯 种 类
毛坯外形尺寸
每毛坯可制件数
每 台 件 数
棒料
1
设备名称
设备型号
设备编号
同时加工件数
车床
Ф163X88
夹具编号
夹具名称
切削液
专用夹具
工位器具编号
工位器具名称
工序工时 (分)
准终
单件
工步号
工 步 内 容
工 艺 装 备
主轴转速
切削速度
进给量
切削深度
进给次数
工步工时
r/min
m/min
mm/r
mm
机动
辅助
粗车皮带轮V形槽
车床
200
16
0.5
12
1
17.7
精车皮带轮V形槽
车床
