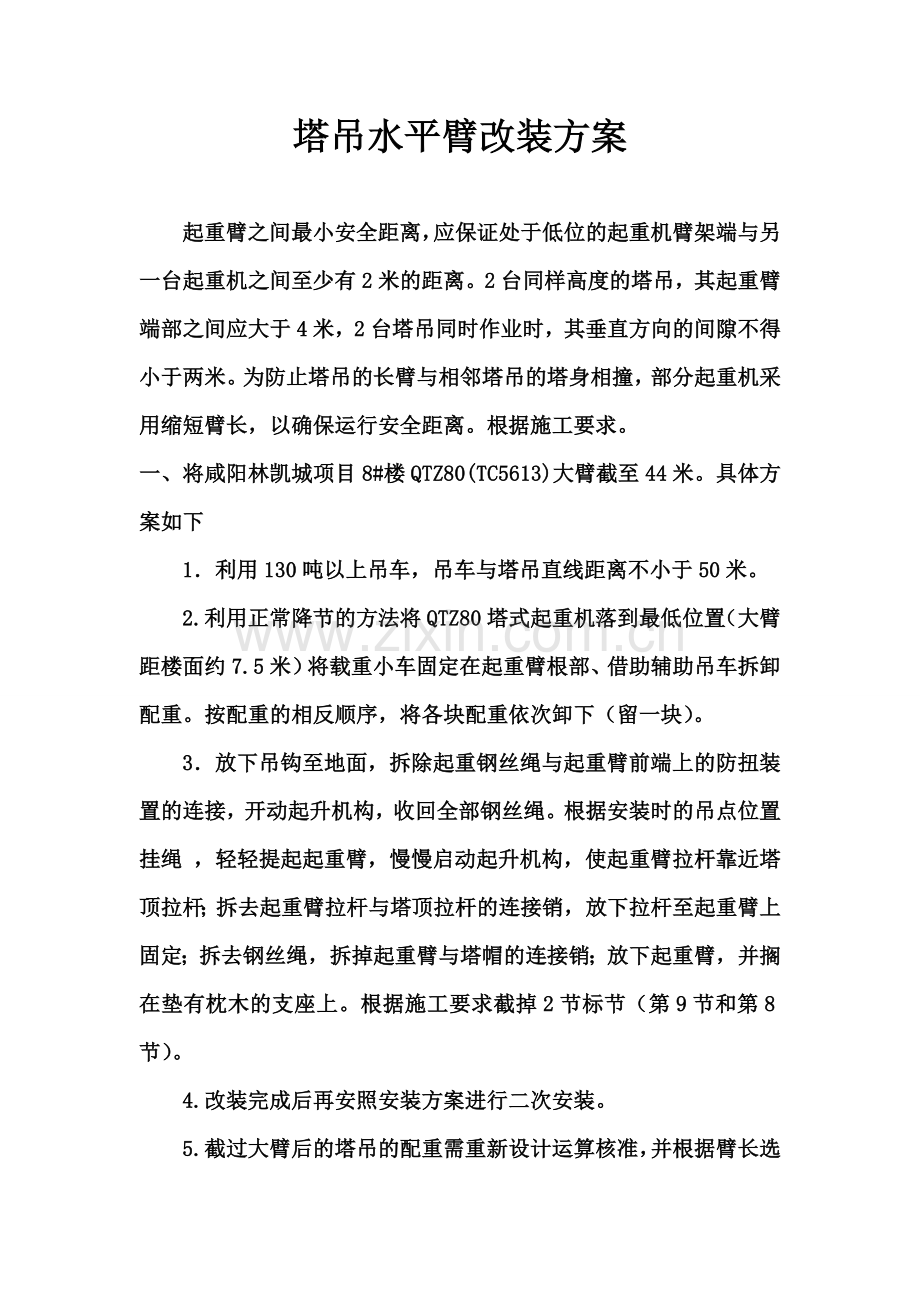

中联5613塔吊大臂改装.doc_第1页
第1页 / 共4页
中联5613塔吊大臂改装.doc_第2页
第2页 / 共4页


点击查看更多>>
资源描述
塔吊水平臂改装方案 起重臂之间最小安全距离,应保证处于低位的起重机臂架端与另一台起重机之间至少有2米的距离。2台同样高度的塔吊,其起重臂端部之间应大于4米,2台塔吊同时作业时,其垂直方向的间隙不得小于两米。为防止塔吊的长臂与相邻塔吊的塔身相撞,部分起重机采用缩短臂长,以确保运行安全距离。根据施工要求。 一、将咸阳林凯城项目8#楼QTZ80(TC5613)大臂截至44米。具体方案如下 1.利用130吨以上吊车,吊车与塔吊直线距离不小于50米。 2.利用正常降节的方法将QTZ80塔式起重机落到最低位置(大臂距楼面约7.5米)将载重小车固定在起重臂根部、借助辅助吊车拆卸配重。按配重的相反顺序,将各块配重依次卸下(留一块)。 3.放下吊钩至地面,拆除起重钢丝绳与起重臂前端上的防扭装置的连接,开动起升机构,收回全部钢丝绳。根据安装时的吊点位置挂绳 ,轻轻提起起重臂,慢慢启动起升机构,使起重臂拉杆靠近塔顶拉杆;拆去起重臂拉杆与塔顶拉杆的连接销,放下拉杆至起重臂上固定;拆去钢丝绳,拆掉起重臂与塔帽的连接销;放下起重臂,并搁在垫有枕木的支座上。根据施工要求截掉2节标节(第9节和第8节)。 4.改装完成后再安照安装方案进行二次安装。 5.截过大臂后的塔吊的配重需重新设计运算核准,并根据臂长选择配重组合及安装位置。 二、塔吊截臂安全注意事项 1.对塔吊自身各个部件结构、焊缝、螺栓、销轴、导向轮、钢丝绳、吊钩、吊具、起重顶升、液压爬升系统、电器设备等进行仔细地检查,发现问题时及时解决。 2.塔吊在截臂过程中必须保持现场整洁有序,以免妨碍作业影响安全,设置作业区警戒线,并设专人负责警戒。防止无关人员进入塔吊截臂现场。 3.塔吊截臂作业必须在白天进行,并应避开阴雨大风大雾天气,如在作业时突然发生天气变化要及时停止。 4.参加作业的人员,必须经过劳动部门专门培训,经考试合格后持证上岗,参加作业人员必须戴好安全帽,高空作业人员要系好安全带,穿好防滑鞋和工作服,作业时要统一指挥动作协调,防止意外事故发生。 中联重科股份有限公司西安分公司 年 月 日 塔吊水平臂改装协议 使用方(甲方):陕西建工第五建设集团有限公司 厂方(乙方):中联重科股份有限公司西安分公司 因咸阳林凯城项目使用的8#塔与9#塔在作业时,大臂相互碰撞存在严重的安全隐患,经甲乙双方友好协商,现就咸阳林凯城项目8#(QTZ5613型)塔吊水平臂改装事宜达成以下协议 一、 改装尺寸 1. 原水平臂尺寸:56米长, 2. 改装后水平臂尺寸:44米长 二、 改装后质量安全要求 水平臂改装尺寸必须由塔吊生产单位重新设计臂长合理的尺寸从塔身中心轴距与臂前端长不超过44米,水平臂的配重须重新设计运算核定,额定最大起重量不低于6吨,额定起重力矩630KN/m。改装后必须安全可靠可运行,达到现场各项安全使用要求。乙方负责组织技术质量监督部门重新验收,达到合格要求。 三、 改装交付时间 自 年 月 日起乙方应在 年 月 日之前将水平臂改装后安装到咸阳林凯城项目8#塔上,达到甲方施工正常使用的要求。 四、 改装价格 综合价: 元 此价格均包含塔吊的拆卸费、改装臂节费、进出场运输费及二次安装费。 五、 价款支付方式: 安装验收合格后当天内甲方给予支付此费用 本协议壹式贰份,甲乙双方各一份,具有同等法律效力。 本协议自双方签字盖章之日起生效。 甲方代表签字: 乙方代表签字: (盖章) (盖章) 签定日期: 年 月 日 签定日期: 年 月 日
